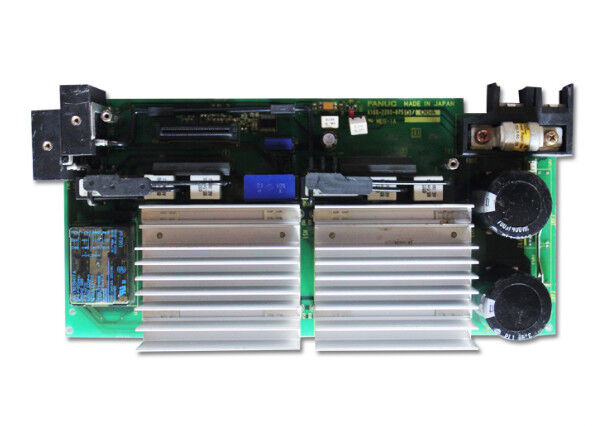

A16B-2202-0753 Fanuc A16B22020753 กระดานทดสอบในสภาพดี

A16B-2202-0753 | FANUC Alpha SVM2-12/12 เซอร์โวแอมพลิฟายเออร์ PCB — อินเทอร์เฟซ Type-A และ FSSB / ลอจิก 24VDC / กระแสไฟเกิน & การป้องกันไฟเกิน

SVM2-12/12 — สองแกน หนึ่งโมดูล

FANUC Alpha SVM2-12/12 เป็นโมดูลเซอร์โวแอมพลิฟายเออร์สองแกน "SVM2" หมายถึงสองแกนในตัวเครื่องเดียว "12/12" หมายถึงกระแสเอาต์พุตพิกัดต่อเนื่อง 12A สำหรับแต่ละแกนของทั้งสองแกน เซอร์โวมอเตอร์สองตัว — หนึ่งตัวต่อแกน — ขับเคลื่อนอย่างอิสระ แต่จากการเชื่อมต่อบัส DC ที่ใช้ร่วมกันภายในโมดูล

A16B-2202-0753 คือแผงวงจรพิมพ์ภายในโมดูลนี้ ซึ่งเป็นอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่ตีความคำสั่งเซอร์โวจาก CNC รันลูปควบคุมปัจจุบันสำหรับทั้งสองแกน ประมวลผลการตอบสนองของตัวเข้ารหัส ดำเนินการตรรกะการป้องกัน และสร้างสัญญาณไดรฟ์เกตไปยังอุปกรณ์ไฟฟ้า

ข้อมูลจำเพาะที่สำคัญ

คุณสมบัติการป้องกัน

A16B-2202-0753 ใช้การป้องกันสำหรับทั้งสองช่องแกน:

การป้องกันกระแสเกิน:ตรวจจับกระแสเอาต์พุตที่เกินขีดจำกัดที่ปลอดภัย และตัดการทำงานของไดรฟ์ก่อนที่อุปกรณ์จ่ายไฟจะเสียหาย

การป้องกันแรงดันไฟฟ้าเกิน:ตรวจสอบแรงดันไฟฟ้าบัส DC หากแรงดันไฟบัสสูงเกินค่าสูงสุดที่กำหนด (จากการฟื้นฟูหรือการจ่ายไฟชั่วคราว) วงจรป้องกันจะทริกเกอร์

ป้องกันการลัดวงจร:ตรวจจับฟอลต์อิมพีแดนซ์ต่ำที่ขั้วต่อมอเตอร์หรือในสายเคเบิลมอเตอร์ และปิดใช้งานเอาท์พุตแกนที่ได้รับผลกระทบทันที

การป้องกันอุณหภูมิเกิน:ตรวจสอบอุณหภูมิฮีทซิงค์ผ่านเทอร์มิสเตอร์ หากอุณหภูมิสูงขึ้นถึงเกณฑ์การแจ้งเตือน ชุดขับจะตัดการทำงานก่อนที่จะเกิดความเสียหายจากความร้อน

สถานการณ์การใช้งาน

SVM2-12/12 PCB ผิดปกติ:โมดูลเซอร์โวแอมพลิฟายเออร์สองแกนสร้างสัญญาณเตือนแกนที่ไม่สามารถล้างได้ แผงสายไฟและอุปกรณ์ไฟฟ้าทดสอบอย่างถูกต้อง PCB ควบคุม A16B-2202-0753 ถูกระบุว่าเป็นสาเหตุของความผิดปกติ การเปลี่ยนจะคืนค่าช่องแกนทั้งสอง

ระบบ FSSB-to-Type-A:แมชชีนนิ่งเซ็นเตอร์ที่มีเซอร์โวไดรฟ์ Type-A ได้รับการอัพเกรดด้วย SVM2-12/12 ทดแทนที่รองรับ FSSB PCB A16B-2202-0753 ให้บริการทั้งสองรูปแบบโดยไม่มีการดัดแปลง

คำถามที่พบบ่อย

Q1: A16B-2202-0753 เป็นแผงสายไฟหรือ PCB ควบคุมใน SVM2-12/12 หรือไม่

A16B-2202-0753 คือ PCB ควบคุม (เลเยอร์การประมวลผลทางอิเล็กทรอนิกส์) แผงสายไฟ — เลเยอร์อินเทอร์เฟซตัวเชื่อมต่อแบบพาสซีฟ — คือ A16B-2202-0750 ซึ่งเป็นบอร์ดแยกต่างหากที่จัดการการเชื่อมต่อทางกายภาพกับบัส DC, สายมอเตอร์, ขั้วต่อตัวเข้ารหัส และสายอินเทอร์เฟซ CNC บอร์ดทั้งสองทำงานร่วมกันภายในตัวเรือนโมดูล SVM2-12/12

คำถามที่ 2: การเปลี่ยน A16B-2202-0753 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์เซอร์โวหรือไม่

ไม่ พารามิเตอร์เซอร์โว (เกนของแกน ประเภทตัวเข้ารหัส ขีดจำกัดกระแส) จะถูกจัดเก็บไว้ในหน่วยความจำพารามิเตอร์หลักของ CNC ไม่ใช่ใน PCB ของเซอร์โวแอมพลิฟายเออร์ การเปลี่ยน A16B-2202-0753 จะคืนค่าฮาร์ดแวร์ควบคุม โดยไม่ส่งผลกระทบต่อชุดพารามิเตอร์ของ CNC หลังจากติดตั้งชิ้นส่วนทดแทนแล้ว ให้ตรวจสอบว่าแกนทั้งหมดมีสถานะพร้อมสำหรับเซอร์โวที่ความเร็วต่ำ ก่อนที่จะคืนเครื่องจักรให้เต็มรอบการผลิต

คำถามที่ 3: แรงดันไฟฟ้า DC บัสที่ SVM2-12/12 ทำงานคืออะไร

SVM2-12/12 ดึงจากบัส DC ที่จ่ายโดย PSM (โมดูลแหล่งจ่ายไฟ) ซึ่งจ่ายไฟ 283–325VDC จากอินพุต 200–230VAC 24VDC ที่กล่าวถึงในข้อมูลจำเพาะเป็นการจ่ายลอจิก/อินเทอร์เฟซสำหรับบอร์ดควบคุมเท่านั้น ไม่ใช่แรงดันไฟฟ้าของมอเตอร์ขับเคลื่อน ระยะเอาท์พุตของมอเตอร์ทำงานจากบัส DC แรงดันสูง

คำถามที่ 4: สามารถเปลี่ยน A16B-2202-0753 ได้อย่างอิสระโดยไม่ต้องถอดโมดูล SVM2-12/12 ทั้งหมดออกหรือไม่

PCB เป็นส่วนประกอบภายในของโมดูล SVM2-12/12 หากต้องการเข้าถึง A16B-2202-0753 ต้องถอดโมดูลออกจากตู้ไดรฟ์แล้วเปิดออก จากนั้นสามารถถอด PCB และเปลี่ยนใหม่ได้ในขณะที่แผงสายไฟยังคงอยู่ในตัวเรือนโมดูล หลังจากประกอบกลับเข้าไปใหม่ โมดูลจะถูกติดตั้งและทดสอบอีกครั้ง จำเป็นต้องถอดโมดูลทั้งหมดออก แต่การเปลี่ยนใหม่ไม่จำเป็นต้องเดินสายเคเบิลใหม่ภายนอกโมดูล

คำถามที่ 5: A16B-2202-0750, 0751, 0752 และ 0753 ในซีรีส์ SVM2 แตกต่างกันอย่างไร

นี่คือบอร์ดที่แตกต่างกันสำหรับการกำหนดค่าการให้คะแนนปัจจุบันของ SVM2 ที่แตกต่างกัน:

• A16B-2202-0750: แผงสายไฟสำหรับ SVM2-12/12
• A16B-2202-0751: แผงสายไฟสำหรับ SVM2-12/20
• A16B-2202-0752: แผงสายไฟสำหรับ SVM2-20/20
• A16B-2202-0753: PCB ควบคุมสำหรับ SVM2-12/12 (Type-A และ FSSB)

แผงสายไฟ (0750–0752) จัดการการกำหนดค่าขั้วต่อทางกายภาพสำหรับระดับกระแสที่แตกต่างกัน A16B-2202-0753 คือแผงควบคุม ไม่ใช่แผงสายไฟ สั่งซื้อตามหมายเลขชิ้นส่วนเพื่อหลีกเลี่ยงการรับส่วนประกอบที่ไม่ถูกต้อง
