Mitsubishi MC1619-1 | แผงวงจรพิมพ์ (PCB) ซีรีส์ M3/MC สำหรับ MELDAS M300 CNC — หมายเลขชิ้นส่วน A3002, มีทั้งของใหม่และปรับปรุงสภาพ

ภาพรวม

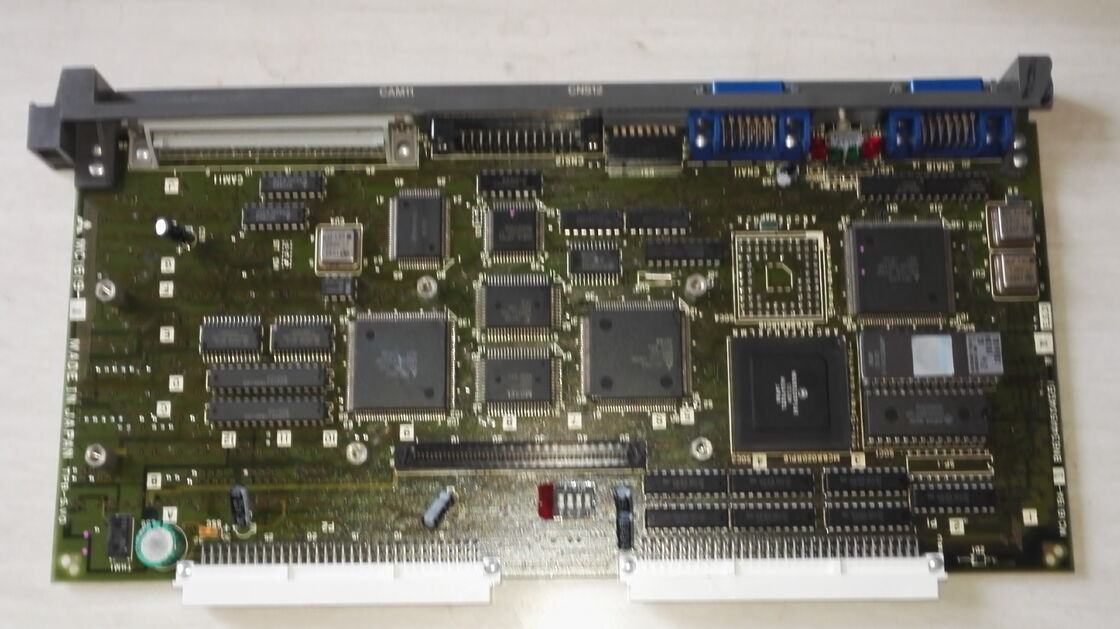

แผงวงจรพิมพ์ Mitsubishi MC1619-1 (รหัสแคตตาล็อก A3002) เป็นแผงวงจรพิมพ์จากซีรีส์ M3/MC ออกแบบมาสำหรับแพลตฟอร์มควบคุม CNC Mitsubishi MELDAS M300

เช่นเดียวกับ PCB อื่นๆ ในตระกูลบอร์ด M3/MC บอร์ดนี้เป็นส่วนประกอบเฉพาะสำหรับแอปพลิเคชัน — กำหนดค่าสำหรับฟังก์ชันที่กำหนดไว้ภายในสถาปัตยกรรมการควบคุมของระบบ M300 และไม่สามารถใช้แทนที่บอร์ดจาก CNC รุ่นอื่นได้โดยไม่ได้รับการตรวจสอบความเข้ากันได้ที่ยืนยันแล้ว

ซีรีส์ MELDAS M300 มีความสำคัญในประวัติศาสตร์ CNC: เปิดตัวในปี 1986 ในฐานะโปรเซสเซอร์ CNC แบบ 32 บิตเครื่องแรกของโลก ได้กำหนดมาตรฐานสำหรับการควบคุมเครื่องมือเครื่องจักรประสิทธิภาพสูงในช่วงปลายทศวรรษ 1980 และต้นทศวรรษ 1990

ศูนย์กลึง ศูนย์เครื่องจักร และเครื่องจักรหลายแกนที่ติดตั้ง M300 จำนวนมากจากยุคนั้นยังคงใช้งานได้ในสภาพแวดล้อมการผลิตในปัจจุบัน โดยอาศัยโครงสร้างที่แข็งแกร่งของแพลตฟอร์มและความพร้อมใช้งานของบอร์ดทดแทนอย่างต่อเนื่อง — ซึ่งเป็นสิ่งที่ MC1619-1 ตอบโจทย์

เมื่อ PCB ในระบบ M300 ล้มเหลว เครื่องจักรจะหยุดทำงาน

ไม่มีวิธีแก้ปัญหา ไม่มีปรับพารามิเตอร์ที่สามารถคืนค่าฟังก์ชันได้เมื่อฮาร์ดแวร์ของบอร์ดล้มเหลว การจัดหาบอร์ดทดแทนที่ถูกต้อง — โดยมีการจับคู่หมายเลขชิ้นส่วนที่ยืนยันแล้วกับป้ายกำกับของบอร์ดที่ติดตั้ง — เป็นเส้นทางตรงกลับสู่การผลิต

MC1619-1 มีให้เลือกทั้งแบบใหม่ (A3002) และแบบปรับปรุงสภาพที่ผ่านการทดสอบจากโรงงาน (MC1619-1-EX, A3002EX) โดยรุ่นที่ปรับปรุงสภาพได้รับการประเมินอย่างเต็มที่และคืนค่าตามข้อกำหนดเดิมโดยช่างซ่อม Mitsubishi ที่มีคุณสมบัติ

ข้อมูลผลิตภัณฑ์หลัก

แพลตฟอร์ม MELDAS M300 — บริบทสำหรับ MC1619-1

ซีรีส์ M300 เป็นระบบควบคุม CNC ชั้นนำของ Mitsubishi Electric ในช่วงเวลาส่วนใหญ่ตั้งแต่เปิดตัวในปี 1986 จนถึงเลิกผลิตในปี 1994

สร้างขึ้นบนสถาปัตยกรรมโปรเซสเซอร์ 32 บิตในขณะที่ 16 บิตเป็นมาตรฐานอุตสาหกรรม M300 มอบความเร็วในการประมวลผลและความสามารถในการประสานงานหลายแกนที่เครื่องมือเครื่องจักรประสิทธิภาพสูงในยุคนั้นต้องการ

ต่อมาได้มีซีรีส์ M500 ซึ่งสืบทอดความสามารถของ M300 พร้อมทั้งลดขนาดตู้ขับเคลื่อน

ตระกูลแผงวงจร M3/MC เป็นชั้นฮาร์ดแวร์ที่ใช้ฟังก์ชันการควบคุมของ M300

ตระกูลนี้ประกอบด้วยบอร์ดที่ครอบคลุมงานควบคุม CNC ทั้งหมด: บอร์ด CPU หลักและหน่วยความจำ, บอร์ดอินเทอร์เฟซจอแสดงผล, บอร์ด ROM ระบบ, บอร์ดอุปกรณ์ลำดับ, ชุดประกอบแบ็คเพลนและอินเทอร์คอนเน็กต์, และบอร์ดฟังก์ชันพิเศษ

แต่ละบอร์ดมีหมายเลขชิ้นส่วนเฉพาะในซีรีส์ MC-prefix และแต่ละบอร์ดจะอยู่ในสล็อตหรือตำแหน่งที่กำหนดในแบ็คเพลนของตู้ควบคุม M300

MC1619-1 อยู่ในตระกูลนี้ในฐานะส่วนประกอบที่มีบทบาทเฉพาะภายในระบบ M300 ซึ่งได้รับการยืนยันจากการติดตั้งจริงและเอกสารระบบที่เกี่ยวข้องกับเครื่องจักรที่ติดตั้ง

พอร์ทัลอะไหล่ MEAU และเครือข่ายบริการของ Mitsubishi Electric ยังคงรักษาความพร้อมใช้งานของตระกูลบอร์ด M3/MC เพื่อสนับสนุนเครื่องจักรที่ติดตั้ง M300 ตลอดอายุการใช้งานที่ยาวนาน — ความมุ่งมั่นในการสนับสนุนระบบเก่าสะท้อนถึงทั้งกิจกรรมที่ต่อเนื่องของฐานที่ติดตั้งและข้อจำกัดในการอัปเกรดเครื่องจักรที่ติดตั้ง M300 ทั้งหมดพร้อมกัน

ใหม่เทียบกับปรับปรุงสภาพ — การเลือกเงื่อนไขการจัดหาที่ถูกต้อง

MC1619-1 มีให้เลือกในสองเงื่อนไขการจัดหาที่ยืนยันแล้วจากเครือข่ายอะไหล่ที่ได้รับอนุญาตของ Mitsubishi Electric

สภาพใหม่ (A3002) คือบอร์ดเดิมที่ยังไม่ได้รับการซ่อมแซม สภาพใหม่จากโรงงาน — เป็นส่วนประกอบเดียวกับที่จะติดตั้งในเครื่องจักรใหม่ในช่วงการผลิต M300

บอร์ดใหม่มีข้อกำหนดจากโรงงานเต็มรูปแบบ และหากมีให้ผ่านเครือข่ายอะไหล่ที่ได้รับอนุญาตของ Mitsubishi เงื่อนไขการรับประกันของผู้ผลิตที่ใช้กับอะไหล่ สำหรับเครื่องจักรที่อะไหล่มีจำหน่ายแบบใหม่และงบประมาณเพียงพอ สภาพใหม่จะให้ความคาดหวังอายุการใช้งานเริ่มต้นสูงสุด

สภาพปรับปรุงสภาพ (MC1619-1-EX, A3002EX) คือบอร์ดที่ได้รับการส่งคืน ประเมิน ซ่อมแซมตามความจำเป็น และทดสอบตามข้อกำหนดจากโรงงานเดิมโดยช่างซ่อม Mitsubishi Electric ที่มีคุณสมบัติ

บอร์ดที่ปรับปรุงสภาพของ Mitsubishi ได้รับการทดสอบเพื่อยืนยันว่าตรงตามข้อกำหนดทางไฟฟ้าและฟังก์ชันเช่นเดียวกับบอร์ดใหม่ก่อนที่จะนำกลับเข้าสต็อก

รุ่นที่ปรับปรุงสภาพได้รับการรับประกันหนึ่งปีจาก Mitsubishi สำหรับชิ้นส่วนที่ปรับปรุงสภาพ — เป็นการรับประกันที่มีความหมาย เนื่องจากงานซ่อมดำเนินการโดยเจ้าหน้าที่เทคนิคของ OEM เอง ไม่ใช่ร้านซ่อมบุคคลที่สาม

สำหรับเครื่องจักร M300 ที่ใช้งานในสภาพแวดล้อมการผลิตที่การลดต้นทุนการหยุดทำงานเป็นสิ่งสำคัญ รุ่นที่ปรับปรุงสภาพมักจะให้เส้นทางที่เร็วกว่าในการเข้าถึงสต็อก โดยเฉพาะอย่างยิ่งสำหรับบอร์ดที่สต็อกใหม่หมดไปในช่วงหลายทศวรรษนับตั้งแต่ M300 เลิกผลิต

ยืนยันความพร้อมใช้งานของทั้งสองเงื่อนไข ณ เวลาที่สั่งซื้อ เนื่องจากระดับสต็อกมีการเปลี่ยนแปลง

การระบุบอร์ดที่ถูกต้อง — การยืนยันหมายเลขชิ้นส่วน

ขั้นตอนที่สำคัญที่สุดก่อนสั่งซื้อ PCB ทดแทน M300 คือการตรวจสอบหมายเลขชิ้นส่วนบนป้ายกำกับของบอร์ดที่เสียโดยตรง

ซีรีส์ M3/MC มีบอร์ดจำนวนมากที่มีโครงสร้างพรีฟิกซ์คล้ายกัน — MC415, MC431, MC721, MC943A, MC0119, MC161-1, MC1619-1 และอื่นๆ — ซึ่งแตกต่างกันในฟังก์ชันและไม่สามารถใช้แทนกันได้แม้ว่าหมายเลขชิ้นส่วนจะดูคล้ายกันก็ตาม

ป้ายกำกับ MC1619-1 บนบอร์ดที่ติดตั้ง เมื่อเทียบกับรหัสแคตตาล็อก A3002 จะยืนยันการเปลี่ยนที่ถูกต้อง

การระบุที่เทียบเท่ากัน MC16191 (ไม่มีขีดกลาง) คือชิ้นส่วนเดียวกันที่อ้างอิงโดยไม่มีเครื่องหมายวรรคตอน ซึ่งปรากฏในระบบจัดซื้อและฐานข้อมูลบางระบบที่ไม่รองรับขีดกลางในช่องหมายเลขชิ้นส่วน

เมื่อป้ายกำกับของบอร์ดที่เสียเสียหาย หายไป หรืออ่านไม่ออก การระบุชิ้นส่วนทดแทนที่ถูกต้องต้องเข้าถึงเอกสารการบำรุงรักษาเครื่องจักร — โดยเฉพาะคู่มือการเชื่อมต่อฮาร์ดแวร์และชิ้นส่วนสำหรับรุ่น M300 ของเครื่องจักร

การพยายามแทนที่โดยอาศัยรูปลักษณ์ภายนอกเพียงอย่างเดียวไม่น่าเชื่อถือในซีรีส์ M3/MC เนื่องจากบอร์ดหลายตัวมีขนาดทางกลเหมือนกันแต่มีฟังก์ชันต่างกัน

การจัดการ การป้องกัน ESD และการติดตั้ง

PCB ซีรีส์ M3/MC ทั้งหมด รวมถึง MC1619-1 เป็นชุดประกอบอิเล็กทรอนิกส์ที่ไวต่อไฟฟ้าสถิต ความเสียหายจากไฟฟ้าสถิต (ESD) เป็นสาเหตุหลักของการล้มเหลวของ PCB ก่อนเวลาอันควรในอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม และเป็นอันตรายอย่างยิ่งเนื่องจากความเสียหายจาก ESD อาจไม่ทำให้เกิดความล้มเหลวทันที — แต่กลับทำให้เกิดความเสียหายแฝงที่ปรากฏเป็นความผิดปกติเป็นครั้งคราวหรืออายุการใช้งานลดลงหลายเดือนหลังเหตุการณ์ที่ก่อให้เกิดความเสียหาย

ขั้นตอนการจัดการที่ถูกต้องต้องใช้สายรัดข้อมือ ESD ที่เชื่อมต่อกับกราวด์ที่ทราบ พื้นผิวการทำงานที่ปลอดภัยจาก ESD และบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตระหว่างการขนส่ง ควรนำบอร์ดออกจากถุง ESD ทันทีก่อนการติดตั้ง

ต้องตัดการจ่ายไฟของตู้ควบคุม M300 ออกและตรวจสอบว่าปิดสนิทแล้วก่อนที่จะถอดบอร์ดที่เสียออกและติดตั้งบอร์ดทดแทน — การสลับบอร์ด M300 ขณะเปิดเครื่องไม่ได้รับการสนับสนุนและมีความเสี่ยงที่จะทำให้ทั้งบอร์ดและแบ็คเพลนของตู้ควบคุมเสียหาย

หลังการติดตั้ง ควรตรวจสอบพารามิเตอร์ของเครื่องจักรเทียบกับสำเนาสำรองของผู้สร้างเครื่องจักรหรือผู้ปฏิบัติงานก่อนที่จะกลับมาผลิตต่อ เนื่องจากการเปลี่ยนบอร์ดบางตัวอาจส่งผลต่อการเก็บรักษาพารามิเตอร์ ขึ้นอยู่กับบทบาทของบอร์ดในสถาปัตยกรรมหน่วยความจำของ M300

คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่า MC1619-1 เป็นชิ้นส่วนทดแทนที่ถูกต้องสำหรับเครื่องจักรของฉัน?

อ่านหมายเลขชิ้นส่วนที่พิมพ์บนป้ายกำกับของบอร์ดที่เสียโดยตรง — ป้ายกำกับบอร์ดคือการระบุที่แน่นอน เปรียบเทียบหมายเลขป้ายกำกับกับแคตตาล็อกชิ้นส่วนซีรีส์ M3/MC ของ Mitsubishi หรือคู่มือการบำรุงรักษาฮาร์ดแวร์ของเครื่องจักรเพื่อยืนยันว่ารหัสแคตตาล็อก A3002 ตรงกัน

อย่าพึ่งพาตำแหน่งบอร์ดหรือรูปลักษณ์ภายนอกเพียงอย่างเดียว เนื่องจากบอร์ดหลายตัวในซีรีส์ M3/MC มีรูปแบบที่คล้ายคลึงกัน หากป้ายกำกับบอร์ดเสียหาย ให้ปรึกษาคู่มือการเชื่อมต่อของเครื่องจักร หรือติดต่อทีมสนับสนุนอะไหล่ของ Mitsubishi Electric พร้อมระบุรุ่นและหมายเลขซีเรียลของเครื่องจักร

คำถามที่ 2: ความแตกต่างระหว่าง MC1619-1 (A3002) และ MC1619-1-EX (A3002EX) คืออะไร?

MC1619-1 (A3002) คือบอร์ดใหม่ที่ยังไม่ได้รับการซ่อมแซมตามข้อกำหนดจากโรงงานเดิม MC1619-1-EX (A3002EX) คือรุ่นปรับปรุงสภาพ — บอร์ดที่ส่งคืนซึ่งได้รับการทดสอบ ซ่อมแซมตามความจำเป็น และตรวจสอบอีกครั้งตามข้อกำหนดเดิมโดยช่างเทคนิค Mitsubishi Electric ที่มีคุณสมบัติ บอร์ดที่ปรับปรุงสภาพได้รับการรับประกันหนึ่งปีสำหรับชิ้นส่วนที่ปรับปรุงสภาพจาก Mitsubishi

สำหรับการใช้งานบำรุงรักษาส่วนใหญ่ ทั้งสองเงื่อนไขเทียบเท่ากันทางไฟฟ้า การเลือกมักจะขึ้นอยู่กับความพร้อมใช้งานและต้นทุน โดยบอร์ดที่ปรับปรุงสภาพมักจะมีความพร้อมใช้งานในสต็อกที่ดีกว่าสำหรับหมายเลขชิ้นส่วนเก่า

คำถามที่ 3: CNC M300 เลิกผลิตในปี 1994 — ยังสามารถหาบอร์ดทดแทนได้หรือไม่?

ใช่ Mitsubishi Electric ยังคงรักษาความพร้อมใช้งานของอะไหล่สำหรับ CNC รุ่นเก่าไว้เป็นเวลานานหลังจากสิ้นสุดการผลิตแพลตฟอร์มแล้ว ซึ่งเป็นส่วนหนึ่งของความมุ่งมั่นในการสนับสนุนฐานเครื่องจักรที่ติดตั้ง

บอร์ดซีรีส์ M300 ยังคงมีจำหน่ายผ่านพอร์ทัลอะไหล่และเครือข่ายบริการที่ได้รับอนุญาตของ Mitsubishi Electric Americas (MEAU) ทั้งในสภาพใหม่และปรับปรุงสภาพ ขึ้นอยู่กับสต็อก

ความพร้อมใช้งานของหมายเลขชิ้นส่วนเฉพาะจะแตกต่างกันไปตามกาลเวลาและควรได้รับการยืนยัน ณ จุดที่ต้องการ ซัพพลายเออร์อะไหล่ CNC บุคคลที่สามก็มีสต็อกบอร์ดซีรีส์ M300 เช่นกัน โดยทั่วไปอยู่ในสภาพที่ผ่านการทดสอบแล้วหรือซ่อมแซมแล้ว

คำถามที่ 4: ควรสำรองพารามิเตอร์ CNC ก่อนเปลี่ยน PCB ซีรีส์ M3/MC หรือไม่?

ใช่เสมอ การสำรองพารามิเตอร์ก่อนการเปลี่ยนบอร์ดใดๆ ถือเป็นแนวปฏิบัติมาตรฐานในระบบ CNC โดยไม่คำนึงถึงฟังก์ชันเฉพาะของบอร์ด บน M300 พารามิเตอร์ NC โปรแกรม PLC และข้อมูลเครื่องมือจะถูกจัดเก็บใน RAM ที่มีแบตเตอรี่สำรองในบอร์ดบางตัวของสถาปัตยกรรม M3/MC

การเปลี่ยนบอร์ดที่เป็นส่วนหนึ่งของโครงสร้างหน่วยความจำนี้ — หรือการเปลี่ยนบอร์ดใดๆ ขณะที่ระบบปิดไฟ — มีความเสี่ยงที่จะสูญเสียพารามิเตอร์ ซึ่งการสำรองข้อมูลปัจจุบันจะช่วยขจัดปัญหานี้ได้

หากไม่มีการสำรองข้อมูล พารามิเตอร์ของเครื่องจักรจะต้องป้อนใหม่ด้วยตนเองจากเอกสารต้นฉบับของผู้สร้างเครื่องจักร ก่อนที่การผลิตจะสามารถดำเนินการต่อไปได้อย่างปลอดภัย

คำถามที่ 5: ต้องใช้มาตรการป้องกัน ESD อะไรบ้างในการจัดการ MC1619-1?

MC1619-1 เช่นเดียวกับ PCB ซีรีส์ M3/MC ทั้งหมด เป็นชุดประกอบที่ไวต่อไฟฟ้าสถิต ใช้สายรัดข้อมือ ESD ที่ต่อลงกราวด์ที่ได้รับการตรวจสอบเสมอเมื่อจัดการกับบอร์ด ทำงานบนแผ่นรองที่ปลอดภัยจาก ESD

เก็บรักษาบอร์ดไว้ในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตจนถึงช่วงเวลาที่จะติดตั้ง ตรวจสอบให้แน่ใจว่าตู้ควบคุม M300 ปิดไฟแล้วและตัดการเชื่อมต่อหลักถูกล็อคไว้ก่อนที่จะถอดบอร์ดที่เสียออกหรือติดตั้งบอร์ดทดแทน

หลีกเลี่ยงการสัมผัสกับด้านส่วนประกอบหรือหน้าสัมผัสขั้วต่อของบอร์ดด้วยมือเปล่า

ข้อควรระวังเหล่านี้ใช้กับการถอดบอร์ดที่เสียและการติดตั้งบอร์ดทดแทน — ความเสียหายจาก ESD ต่อบอร์ดใหม่ระหว่างการติดตั้งมีค่าใช้จ่ายสูงเท่ากับความล้มเหลวเดิม
