| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-0009-0320 |
ซีรีย์ A06B-6047 เป็นรุ่นเครื่องขับเคลื่อน DC ของ FANUC ช่วงก่อนสาย AC brushless Alpha. เครื่องขับเคลื่อนเหล่านี้ขับเคลื่อนเครื่องมือ CNC ของ FANUC บนเครื่องขับเคลื่อน DC แบบ brushless.
ไดรฟ์มีชื่อใน 2 สนาม:
"ซีรีส์ M":การระบุการผลิตของ FANUC DC servo motors ที่ใช้โดยการขับเคลื่อนเหล่านี้
"เครื่องขับเคลื่อนสีเหลือง":มีชื่อมาจากหมวกโคเดอร์สีเหลืองบนมอเตอร์เซอร์โว DC ที่เกี่ยวข้อง ณ ที่เปลี่ยนรุ่น "หมวกดํา" ก่อนหน้านี้เครื่องระบุภาพนี้เป็นที่รู้จักดีในหมู่เทคนิคที่ดูแลเครื่องจักร FANUC.

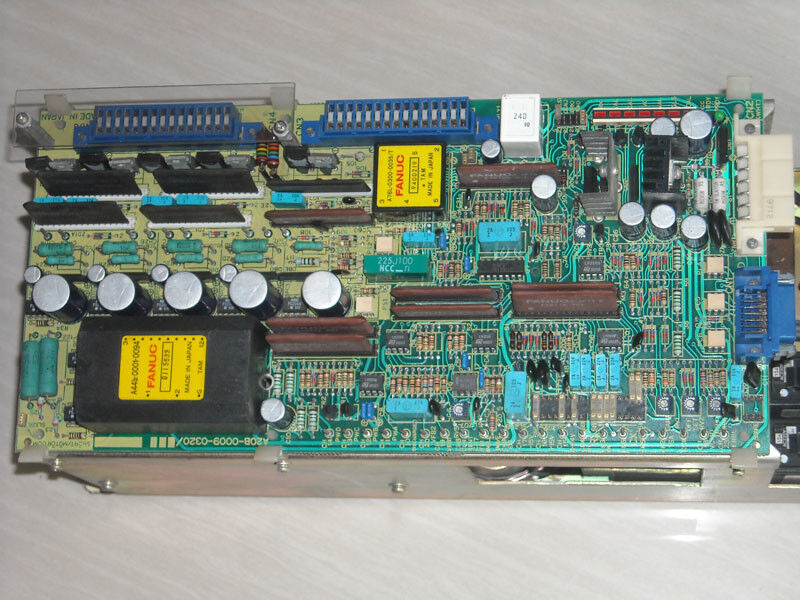

A20B-0009-0320 เป็นบอร์ดควบคุมความเร็วภายในเครื่องขับ A06B-6047 แบบแกนเดียว. GE Fanuc Spares ยืนยันรายการความสอดคล้องครบถ้วน: A06B-6047-H002, H003, H040, H041, และ H104.
| ปริมาตร | มูลค่า |
|---|---|
| หน้าที่ | PCB ระบบควบคุมความเร็ว |
| รองรับได้ | A06B-6047 (H002, H003, H040, H041, H104) |
| เทคโนโลย | เครื่องทํางานแบบ DC |
| ประเภทเครื่องยนต์ | เครื่องรับการทํางานแบบ DC แบบหมวกสีเหลือง M-Series |
| การแก้ไข | /03F, /05B, /07C, /09D, /10D, /12D, /15E, /16E |
| การแลกเปลี่ยน | การแลกเปลี่ยนแกนที่มี |
A20B-0009-0320 มีการสนับสนุนบริการหลังการตลาดครบวงจร แม้ว่าจะมีอายุ:
อายุการใช้งานที่ยาวนานของเครื่องจักร M-Series ในการผลิต ทําให้บอร์ดนี้เป็นอะไหล่ที่ต้องการเป็นประจํา
A06B-6047-H002 ความผิดพลาดในการควบคุมความเร็ว:เครื่องตรวจจับความเร็วแกน X ของเครื่องหมุน CNC ติดตามสัญญาณเตือนไปยัง A20B-0009-0320 การแก้ไขที่ติดตั้งได้รับการยืนยัน (/10D)การทดแทนการแก้ไขที่ตรงกันถูกติดตั้งกับการตั้งค่า jumper โอนจากบอร์ดเดิมการควบคุมความเร็วได้กลับมาแล้ว
การปรับปรุงเครื่องจักร CNC ของเก่า:โรงงานผลิตที่มีเครื่องจักร CNC M-Series ที่ใช้งานยาวนาน ทําการแทนแผ่น A20B-0009-0320 อย่างเป็นตัวแทน ในส่วนของวงจรการบํารุงรักษาที่วางแผน
Q1: ความแตกต่างหลักระหว่าง 6047 DC servo drive และ Alpha (A06B-6079) AC servo drive หลัง
A06B-6047 ขับเคลื่อนมอเตอร์เซอร์โว DC (แปรง) โดยใช้การควบคุมกระแสไฟฟ้าในอาร์เมทช์A06B-6079 แอลฟ่าซีรีส์ขับเคลื่อน AC ( brushless) servo มอเตอร์โดยใช้การควบคุมปัจจุบัน PWM สามเฟสการเปลี่ยนจาก DC เป็น AC นํามาซึ่งความน่าเชื่อถือสูงขึ้น (ไม่มีการสกัดแปรง) ประสิทธิภาพสูงขึ้น และการทํางานความเร็วสูงที่ดีขึ้น A20B-0009-0320 เป็นฮาร์ดแวร์ยุค DCระดับ A20B-2001-0930 ใช้ในยุค AC Alpha.
คําถามที่ 2: ทําไมถึงมี A20B-0009-0320 มากมาย?
เครื่องขนยน 6047 มีอายุการผลิตยาวนาน ✓ ครอบคลุมการผลิต CNC ของ FANUC หลายปีการปรับปรุงวงจร, และปัญหาความสอดคล้องได้ถูกแก้ไข. ด้วย 8+ รุ่นการแก้ไขที่ได้รับการยืนยัน (/03F ถึง /16E) มันเป็นสิ่งจําเป็นที่จะให้ตรงกับการแก้ไขก่อนสั่งการการแทน.
Q3: เครื่องยนต์อะไรที่ขับเคลื่อนโดยเครื่องขับเคลื่อนแกนเดียว A06B-6047?
A06B-6047 ขับเคลื่อนมอเตอร์เซอร์โว DC ของซีรีส์ M (สีเหลือง) นี่คือมอเตอร์เซอร์โว FANUC DC จากยุคที่ตรงกันความแรงดันที่ระบุของมอเตอร์, ความเร็วเรียงลําดับ และประเภทเครื่องโคเดอร์ ต้องตรงกับการตั้งค่าของเครื่องขับขี่ เพื่อให้สามารถควบคุมความเร็วได้อย่างถูกต้อง
Q4: A20B-0009-0320 สามารถใช้ในการใช้งาน spindle ได้หรือไม่?
มาตรฐาน A20B-0009-0320 ได้รับการยืนยันสําหรับการใช้งานแกนเซอร์โว.ยืนยันประเภทแอพลิเคชัน ก่อนเลือกระหว่างแบบมาตรฐานและ #SPL.
