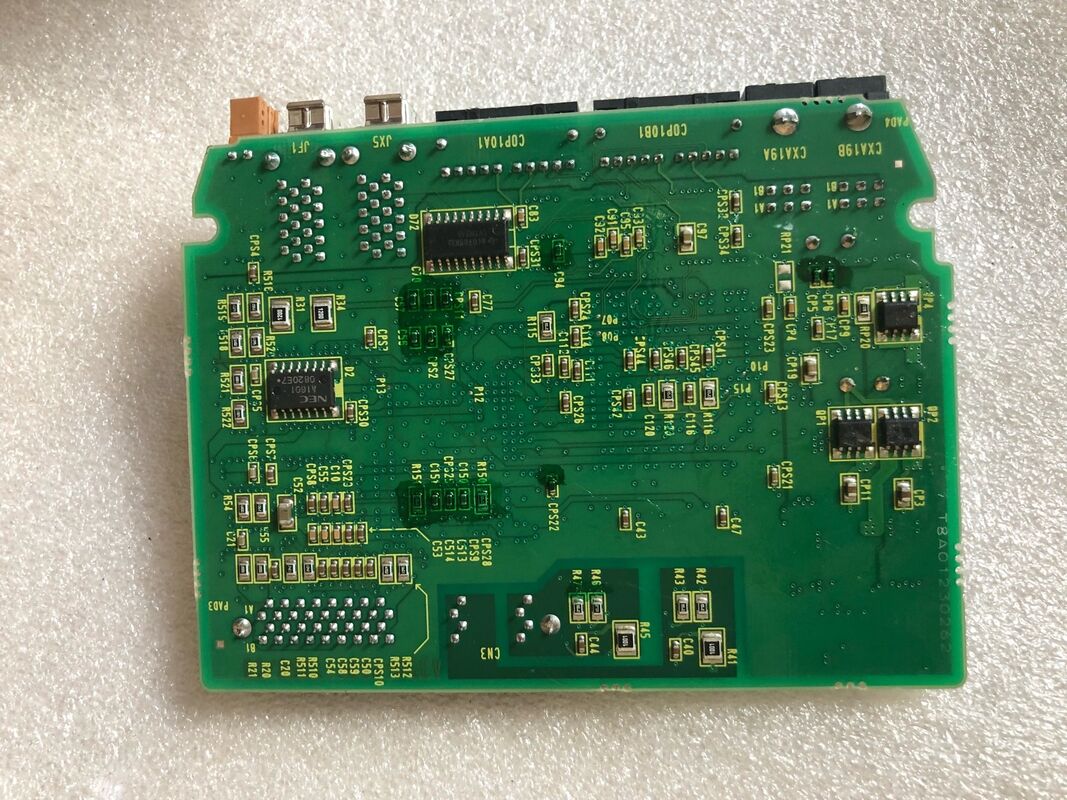

FANUC A350-2101-T058 บอร์ดวงจร A35O-21O1-TO58

A350-2101-T058 | หมายเลขการผลิต PCB ของ FANUC A350 — ตระกูลบอร์ดไดรฟ์ Alpha-i / ระบบอัตโนมัติทางอุตสาหกรรม CNC

หมายเลขการผลิต A350 และหมายเลขเชิงพาณิชย์ A20B — บอร์ดเดียวกัน ข้อมูลอ้างอิง 2 รายการ

ระบบชิ้นส่วนของ FANUC ใช้การกำหนดหมายเลขแบบขนานสองแบบสำหรับ PCB เดียวกัน:

หมายเลขคำสั่งซื้อเชิงพาณิชย์ (A20B-2101-xxxx):หมายเลขที่ใช้ในใบสั่งซื้อ เอกสารการบำรุงรักษา และรายการอะไหล่เชิงพาณิชย์ นี่คือหมายเลขที่พบในคู่มือการบำรุงรักษา FANUC รายการอะไหล่ และเอกสารประกอบการบริการ

หมายเลขการผลิต PCB (A350-2101-Txxx):หมายเลขอ้างอิงการวาดภาพภายในที่พิมพ์อยู่บนกระดาน นี่คือข้อมูลอ้างอิงการผลิตของ FANUC — ตัวเลขที่ระบุการออกแบบ PCB เฉพาะที่ระดับการผลิตแผงวงจร

หมายเลขการผลิต A350-2101-T058 สอดคล้องกับบอร์ดในซีรีส์เชิงพาณิชย์ A20B-2101 ตัวอย่างคู่ที่ยืนยันแล้ว:

• A20B-2101-0560 ↔ A350-2101-T566
• A20B-2101-0392 ↔ A350-2101-T396

A350-2101-T058 เป็นป้ายการผลิตสำหรับบอร์ด A20B-2101 ที่เกี่ยวข้องในตระกูลบอร์ดขับเคลื่อน Alpha-i

ข้อมูลผลิตภัณฑ์ที่สำคัญ

ตระกูลบอร์ดไดรฟ์ A20B-2101

ซีรีส์ A20B-2101 — ซึ่งมีหมายเลขการผลิตปรากฏในช่วง A350-2101-Txxx — ครอบคลุมการควบคุมไดรฟ์และ PCB พลังงานของ FANUC สำหรับรุ่น Alpha-i:

บอร์ดไดรฟ์เซอร์โว Alpha-i aiSV:รวมถึงแผงควบคุม HRV แบบสองช่องสัญญาณที่รันลูปควบคุมปัจจุบันสำหรับแกนเซอร์โวสองแกนพร้อมกัน สิ่งเหล่านี้คือความชาญฉลาดในการควบคุมภายในโมดูลเซอร์โวแกนคู่ซีรีส์ SVM2

บอร์ดควบคุมแอมพลิฟายเออร์แกน Alpha-i:การจัดการการควบคุมความเร็วมอเตอร์ของสปินเดิล การวางแนว และการควบคุมกระแสในโมดูลขับเคลื่อนสปินเดิลของ aiSP

บอร์ดโมดูลแหล่งจ่ายไฟ:รวมถึง PCB สำหรับ PSM (ซีรีส์ αi PS) ที่มีบัส DC สำหรับโมดูลเซอร์โวและสปินเดิลที่เชื่อมต่ออยู่ทั้งหมด

บอร์ดไดรฟ์ซีรีย์ βi:รวมถึงบอร์ดเซอร์โวแอมพลิฟายเออร์ขนาดกะทัดรัดสำหรับเซอร์โวไดรฟ์ซีรีส์ βi ที่ใช้ในการกำหนดค่า CNC แบบประหยัด

A350-2101-T058 ทำหน้าที่เฉพาะอย่างหนึ่งในตระกูลนี้ หมายเลขการผลิตบนฉลากของบอร์ดเป็นข้อมูลประจำตัวที่เชื่อถือได้สำหรับการจัดหาผลิตภัณฑ์ทดแทนที่ถูกต้อง

สถานการณ์การใช้งาน

การระบุ PCB ของโมดูลไดรฟ์จากฉลากของบอร์ด:ช่างเทคนิคซ่อมบำรุงจะถอด PCB ที่เสียหายออกจากโมดูลไดรฟ์ Alpha-i ป้ายบอร์ดอ่านว่า A350-2101-T058 เมื่อใช้หมายเลขการผลิตนี้ ช่างเทคนิคจะระบุการเปลี่ยนที่ถูกต้องจากรายการอะไหล่ของโมดูลไดรฟ์ และสั่งแผงเปลี่ยนทดแทน

ถุงน่องอะไหล่:โรงงานแห่งหนึ่งจะดูแลรักษาอะไหล่ PCB ของไดรฟ์ ซึ่งระบุโดยหมายเลขการผลิต A350 จากป้ายฉลากของบอร์ด A350-2101-T058 มีอยู่ในสต็อกพร้อมกับแผงไดรฟ์ Alpha-i อื่นๆ โดยเป็นส่วนหนึ่งของรายการบำรุงรักษาตามแผน

คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะค้นหาหมายเลขคำสั่งซื้อเชิงพาณิชย์ A20B ที่ตรงกับ A350-2101-T058 ได้อย่างไร

การอ้างอิงโยง A350-2101-T058 กับรายการอะไหล่ในคู่มือการบำรุงรักษาซีรีส์ FANUC Alpha-i สำหรับโมดูลไดรฟ์เฉพาะที่ติดตั้งบอร์ดนี้ รายการชิ้นส่วนอะไหล่จะจับคู่สล็อต PCB แต่ละช่องกับหมายเลขการผลิต และในกรณีส่วนใหญ่ จะรวมถึงหมายเลขคำสั่งซื้อเชิงพาณิชย์ที่เกี่ยวข้องด้วย ฝ่ายสนับสนุนด้านเทคนิคของ FANUC ยังสามารถยืนยันความสอดคล้องระหว่างหมายเลขการผลิตและหมายเลขคำสั่งซื้อเชิงพาณิชย์ได้

คำถามที่ 2: ฉันสามารถสั่งซื้อ A350-2101-T058 โดยใช้หมายเลขการผลิตหรือหมายเลขคำสั่งซื้อเชิงพาณิชย์ได้หรือไม่

บอร์ดสต็อกซัพพลายเออร์ชิ้นส่วนอะไหล่ของ FANUC ส่วนใหญ่ภายใต้หมายเลขคำสั่งซื้อ A20B เชิงพาณิชย์ เมื่อติดต่อซัพพลายเออร์ ให้ระบุหมายเลขการผลิต A350-2101-T058 และพวกเขาจะอ้างอิงโยงกับหมายเลขคำสั่งซื้อเชิงพาณิชย์ที่เกี่ยวข้องเพื่อการดำเนินการ ซัพพลายเออร์บางรายแสดงรายการชิ้นส่วนภายใต้ระบบการเรียงลำดับทั้งสองระบบ ตรวจสอบเสมอว่าบอร์ดตรงกับยูนิตที่ติดตั้งก่อนที่จะสรุปคำสั่งซื้อ

คำถามที่ 3: A350-2101-T058 มีการปรับปรุงที่แตกต่างกันหรือไม่

เช่นเดียวกับบอร์ดที่มีหมายเลขเชิงพาณิชย์ บอร์ดที่มีหมายเลขการผลิตสามารถมีอักขระการแก้ไขต่อท้ายได้ ตัวอย่างเช่น A350-2101-T058/01A ส่วนต่อท้ายการแก้ไขจะระบุการอัพเดตฮาร์ดแวร์ภายในการออกแบบ PCB เดียวกัน การแก้ไขในภายหลังมักจะเข้ากันได้แบบย้อนหลัง เมื่อสั่งซื้อ ให้ระบุหมายเลขการผลิตทั้งหมด รวมถึงส่วนต่อท้ายการแก้ไขที่มองเห็นได้จากฉลากบอร์ด

คำถามที่ 4: มีข้อควรระวังอะไรบ้างเมื่อเปลี่ยน A350-2101-T058 ในโมดูลไดรฟ์ Alpha-i

ก่อนที่จะเปิดโมดูลไดรฟ์ Alpha-i ให้ยืนยันว่าบัส DC คายประจุจนมีแรงดันไฟฟ้าที่ปลอดภัยแล้ว โดยมองเห็นประจุของตัวเก็บประจุได้บน LED แสดงสถานะการชาร์จ หรือวัดได้ด้วยโวลต์มิเตอร์ DC ที่ปรับเทียบแล้ว PCB ควรได้รับการจัดการด้วยข้อควรระวัง ESD: สายรัดข้อมือแบบต่อสายดิน พื้นผิวการทำงานที่ปลอดภัยจาก ESD และบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตสำหรับการขนส่ง พารามิเตอร์กำลังสำหรับไดรฟ์จะถูกจัดเก็บไว้ใน CNC ไม่ใช่ใน PCB ดังนั้นจึงไม่จำเป็นต้องป้อนพารามิเตอร์ใหม่หลังจากเปลี่ยนบอร์ด

คำถามที่ 5: บอร์ดการผลิต A350-2101-T058 เป็น PCB แบบเดียวกับบอร์ดเชิงพาณิชย์ A20B-2101 หรือไม่

ใช่. A350-2101-T058 และบอร์ดเชิงพาณิชย์ A20B-2101 ที่เกี่ยวข้องนั้นเป็น PCB ทางกายภาพที่เหมือนกัน หมายเลขการผลิตจะถูกพิมพ์บนกระดานระหว่างการผลิต หมายเลขคำสั่งซื้อเชิงพาณิชย์จะใช้ภายนอกสำหรับการจัดซื้อและเอกสาร ข้อมูลอ้างอิงทั้งสองระบุบอร์ดเดียวกัน — ความแตกต่างคือบริบทใด (เวิร์กช็อปและการจัดซื้อ) ที่ใช้หมายเลขนั้น
