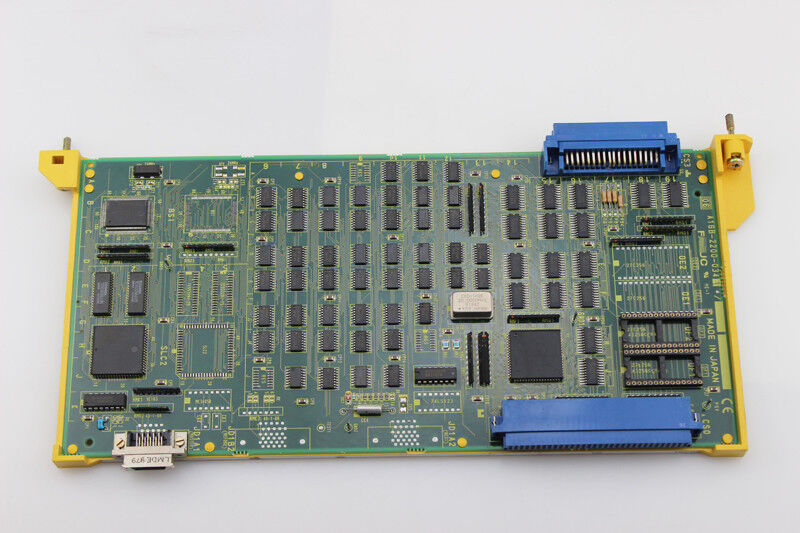

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB ทดสอบในสภาพดี

A16B-2200-0341 | FANUC PMC-M I/O Link ROM มาสเตอร์ PCB — ซีรีส์ 0-C CNC / ระบบหุ่นยนต์ / การดำเนินการโปรแกรมแลดเดอร์ / ลิงค์ I/O

PMC-M — ตัวควบคุมเครื่องจักรที่ตั้งโปรแกรมได้สำหรับซีรี่ส์ 0-C

ในสถาปัตยกรรม CNC ของ FANUC ซีรีส์ 0-C นั้น PMC (ตัวควบคุมเครื่องจักรแบบตั้งโปรแกรมได้) ดำเนินการตรรกะลำดับของเครื่อง — โปรแกรมแลดเดอร์ที่ควบคุมการทำงานของเครื่องจักรทั้งหมดนอกเหนือจากการเคลื่อนที่ของการตัด ระบบน้ำหล่อเย็น ระบบไฮดรอลิก ตัวเปลี่ยนเครื่องมือ อินเตอร์ล็อคประตู การตอบสนองของแผงควบคุม ทั้งหมดนี้ควบคุมโดยขั้นบันได PMC

การกำหนด "PMC-M" ระบุรุ่น PMC เฉพาะที่เหมาะกับระบบ Series 0-C A16B-2200-0341 คือบอร์ดหลัก ROM สำหรับ PMC-M ซึ่งเป็น PCB ที่มีหน่วยความจำโปรแกรม (ROM) ของ PMC และทำหน้าที่เป็น I/O Link master

ข้อมูลผลิตภัณฑ์ที่สำคัญ

เวอร์ชันการแก้ไข — PMC-M และ PMC-M2

A16B-2200-0341 มีอยู่ในการแก้ไขฮาร์ดแวร์หลายครั้งโดยมีการกำหนดแอปพลิเคชันที่แตกต่างกัน:

/04B (PMC-M):การกำหนดค่า PMC-M มาตรฐานสำหรับการใช้งานเครื่องมือกล CNC ซีรีส์ 0-C PMC-M มีการดำเนินการโปรแกรมแลดเดอร์พื้นฐานและฟังก์ชันหลักลิงก์ I/O สำหรับอินเทอร์เฟซเครื่องจักรของ CNC

/09A (บอร์ดลิงค์ ROM IO หุ่นยนต์ PMC-M2):การแก้ไขในภายหลังได้รับการยืนยันโดย Next Day Automation สำหรับแอปพลิเคชันหุ่นยนต์ การกำหนด "M2" ระบุระดับความสามารถของ PMC-M ที่ได้รับการปรับปรุง ตัวแปรนี้รองรับตัวควบคุมหุ่นยนต์ FANUC ที่ใช้สถาปัตยกรรม PMC-M สำหรับการควบคุมลำดับและการสื่อสารลิงก์ I/O

สถานการณ์การใช้งาน

ข้อบกพร่องของบอร์ด CNC PMC ซีรีส์ 0-C:CNC ซีรีส์ 0-C ของ FANUC พัฒนาสัญญาณเตือน PMC — ลำดับเครื่องจักรหยุดตอบสนอง การสื่อสาร I/O Link ล้มเหลว A16B-2200-0341 ถูกระบุว่าเป็นข้อบกพร่อง การแทนที่จะคืนค่าการดำเนินการแลดเดอร์ PMC และการสื่อสาร I/O Link

การบำรุงรักษาบอร์ดหุ่นยนต์ PMC-M2:ตัวควบคุมหุ่นยนต์ FANUC ที่ใช้สถาปัตยกรรม PMC-M2 ต้องใช้ A16B-2200-0341/09A สำหรับบอร์ดควบคุมซีเควนซ์ การแก้ไข /09A ได้รับการระบุโดยเฉพาะก่อนการจัดหา

คำถามที่พบบ่อย

คำถามที่ 1: PMC-M (/04B) และ PMC-M2 (/09A) ใน A16B-2200-0341 แตกต่างกันอย่างไร

การแก้ไข /04B คือการกำหนดค่า PMC-M มาตรฐานสำหรับแอปพลิเคชัน CNC ซีรีส์ 0-C /09A เป็นตัวแปร PMC-M2 ซึ่งเป็นระดับความสามารถ PMC ที่ได้รับการปรับปรุงซึ่งได้รับการยืนยันสำหรับการใช้งานหุ่นยนต์โดย Next Day Automation การกำหนด "M2" บ่งชี้ถึงความจุขั้นตอนของโปรแกรมที่สูงกว่าหรือชุดคำสั่งเพิ่มเติมเมื่อเปรียบเทียบกับ PMC-M พื้นฐาน ตรวจสอบการแก้ไขที่ติดตั้งจากฉลากบอร์ดทุกครั้งก่อนที่จะจัดหาอุปกรณ์ทดแทน

คำถามที่ 2: การเปลี่ยน A16B-2200-0341 จำเป็นต้องโหลดโปรแกรมแลดเดอร์ PMC ใหม่หรือไม่

A16B-2200-0341 มี ROM (หน่วยความจำแบบอ่านอย่างเดียว) — ซอฟต์แวร์ระบบ PMC และเนื้อหาโปรแกรมแลดเดอร์เฉพาะเครื่องอาจถูกจัดเก็บไว้ในบอร์ดนี้ การแทนที่บอร์ดด้วย ROM เปล่าหรือเนื้อหาอื่น หมายความว่าต้องโหลดตรรกะลำดับ PMC ของเครื่องใหม่จากการสำรองข้อมูล เก็บรักษาสำเนาสำรองของโปรแกรมแลดเดอร์ PMC ก่อนการบำรุงรักษาบอร์ด PMC ทุกครั้ง

คำถามที่ 3: ระบบ CNC ใดบ้างที่ใช้ PMC-M กับ A16B-2200-0341

Fanuc-controller.com ยืนยัน A16B-2200-0341 "โดยเฉพาะกับคอนโทรลเลอร์ Series 0-C" รุ่นซีรีส์ 0-C (0-MC, 0-TC, 0-MD, 0-TD, 0-MF, 0-TF) ใช้สถาปัตยกรรม PMC-M สำหรับการควบคุมลำดับเครื่องจักร DNC Electronics แสดงรายการบอร์ดนี้ในหมวดหมู่บอร์ด I/O ควบคู่ไปกับบอร์ดซีรีส์ 0 ยุคอื่นๆ

คำถามที่ 4: A16B-2200-0341 เป็นรุ่นเฉพาะสำหรับระบบ CNC ของ FANUC หรือสามารถรองรับเครื่องมือกลของบริษัทอื่นได้หรือไม่

A16B-2200-0341 รองรับระบบ CNC FANUC ซีรีส์ 0-C ที่ติดตั้งบนเครื่องมือกลที่สร้างโดยผู้ผลิตเครื่องมือกลใดๆ ที่ใช้ CNC รุ่นนี้ — รวมถึงผู้ผลิตเครื่องจักรชาวญี่ปุ่น เยอรมัน เกาหลี อิตาลี และไต้หวัน ที่กำหนด FANUC 0-C เป็นแพลตฟอร์ม CNC ของพวกเขา บอร์ดนี้เป็นรุ่นเฉพาะของ CNC ไม่ใช่เฉพาะของผู้สร้างเครื่องจักร

คำถามที่ 5: ฟังก์ชัน "I/O Link master" มีความหมายอย่างไรในทางปฏิบัติสำหรับเครื่อง

ลิงค์ I/O คือบัสอนุกรมของ FANUC ที่เชื่อมต่อ PMC กับอุปกรณ์ I/O ภายนอกทั้งหมด — สวิตช์และไฟแผงควบคุมการทำงาน ยูนิต I/O ตัวเครื่อง และบอร์ด I/O แม่เหล็กกำลัง A16B-2200-0341 เป็นสัญญาณหลักหมายถึงสัญญาณอินพุตของเครื่องทั้งหมด 96 หรือ 104 สัญญาณ และสัญญาณเอาต์พุต 56 หรือ 72 สัญญาณที่ส่งผ่านบอร์ดนี้ เมื่อบอร์ดนี้ทำงานล้มเหลว PMC จะสูญเสียการเข้าถึง I/O ของเครื่องทั้งหมด — ไม่มีฟังก์ชันของเครื่องใดที่สามารถดำเนินการได้
