| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2202-0850 |
ในสถาปัตยกรรมฮาร์ดแวร์ CNC ซีรี่ย์ 16/18 ของ FANUC บอร์ด CPU หลักจะจัดการจํานวนแกนฐาน โดยทั่วไป 4 แกนในระบบมาตรฐาน เมื่อเครื่องมือต้องการแกนมากขึ้นบอร์ดรอง CPU ตัวเลือก 2 ขยายระบบเกินขั้นพื้นฐานนี้.

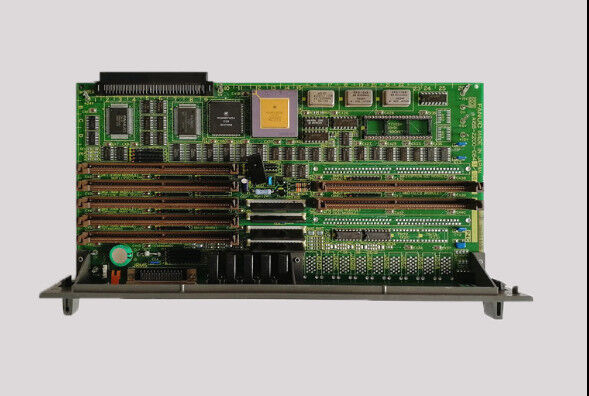

A16B-2202-0850 เป็นตัวแปร 6 แกนของบอร์ด Option-2 หน่วย sub-CPU ที่รับผิดชอบในการประมวลผลแกน servo สําหรับแกนเพิ่มเติมนอกจากที่จัดการโดยบอร์ด CPU หลัก.
สถาปัตยกรรมนี้ปรากฏอย่างต่อเนื่องในสายสินค้า FANUC CNC ของยุคนี้:
A16B-2203-0031 (ตัวเลือก-2 2-AXIS):ที่อธิบายในส่วนอื่นในครั้งนี้ หน่วยขยาย 2 แกนสําหรับการใช้งานซีรีส์ 16/18
A16B-2203-0033 (ตัวเลือก-2 SUB-CPU กับ sub-CPU):บอร์ดออปชั่นความสามารถสูงกว่า กับซับซีพียูที่ติดตั้ง
A16B-2202-0850 (6-AXIS OPTION-2):ตัวแปรขยาย 6 แกน สําหรับเครื่องจักรที่ต้องการ servo axes มากถึง 6 แกนที่ประสานงานผ่านแผ่นตัวเลือกนี้
| ปริมาตร | มูลค่า |
|---|---|
| จํานวนแกน | 6 แกน |
| สล็อตที่ติดต่อ | 7 |
| ประเภทกระดาน | ตัวเลือก-2 บอร์ด CPU |
| ซีรี่ย์ | A16B-2202 |
| การใช้งาน | ซีรี่ย์ 16/18 CNC ขยาย |
ทําไมเครื่องจะต้องการ 6 แกนบนแผ่น Option-2 ของมัน? จํานวนแกนสะท้อนความซับซ้อนทางเครื่องมือ:
หน่วยการแปรรูป 5 แกน พร้อมเครื่องชี้วัด:X, Y, Z เป็นแกนฐาน; A, B (แกนหมุน) และแกนคลังเครื่องมือที่ 6 หรือตัวชี้วัดพัลเล็ตทั้งหมดต้องการการควบคุม servo
ศูนย์หมุนหลายหอคอย:Z, X, C (สปินด์หลัก), Y (การบดเพิ่มเติม), อัธยาศัยที่สอง Z2 และ X2
เซลล์เครื่องถ่ายส่ง:ในเครื่องยืดหยุ่นในการถ่ายทอด, หลายแกน servo ที่เป็นอิสระตําแหน่งชิ้นส่วนผ่านการประกอบการเรียงลําดับ
ความผิดพลาดของแผ่นขยายศูนย์แปรรูป 6 แกน ซีรี่ย์ 18-B:ศูนย์แปรรูป FANUC รุ่น 18B 5 แกนที่มีแกน B เพิ่มเติมสร้างสัญญาณเตือนบนแกนขยาย A16B-2202-0850 เป็นความผิดพลาดการเปลี่ยนซ่อมแซมทั้งหมด 6 แกนที่จัดการโดยคณะกรรมการทางเลือก.
การบํารุงรักษาศูนย์หมุนหลายแกน ซีรี 16-B:ศูนย์หมุน CNC ที่ซับซ้อนที่มีหอคอยสองตัวและแกน C ต้องการการเปลี่ยนเซ็นทรัลพิจารณาส่วนย่อย Option-2 ความสามารถ 6 แกนของ A16B-2202-0850 ครอบคลุมชุดแกนขยายทั้งหมด
Q1: จํานวนแกนรวมสูงสุดเท่าไรเมื่อ A16B-2202-0850 เพิ่มเข้าไปในระบบชุด 16/18?
บอร์ด CPU หลักชุด 16/18 รองรับจํานวนแกนฐาน (โดยทั่วไป 4 กับบอร์ดหลักฐาน) การเพิ่ม A16B-2202-0850 กับ 6 แกนบนบอร์ดตัวเลือกให้จํานวนแกนระบบรวมวงเงินทั้งหมดที่แน่นอนขึ้นอยู่กับรุ่นเฉพาะของซีรีส์ 16/18, เวอร์ชั่นซอฟต์แวร์ และการตั้งค่าตัวเลือกอื่น ๆ เอกสารฮาร์ดแวร์แบบ FANUC ซีรี 16/18 ระบุจํานวนแกนที่สนับสนุนสูงสุดสําหรับแต่ละบอร์ดหลักและการผสมตัวเลือก
Q2: A16B-2202-0850 จําเป็นต้องมีแผ่นเลือกที่ตรงกันบน 7 สล็อตสําหรับการทํางาน 6 แกนหรือไม่?
ใช่ บอร์ด A16B-2202-0850 ให้สล็อตทางกายภาพและระบบ CPU แต่การ์ดอินเตอร์เฟซ servoและบอร์ดสื่อสารที่เต็ม 7 สล็อตเหล่านี้ต้องติดตั้งและตั้งค่าให้ถูกต้องเพื่อให้การทํางาน 6 แกนคู่มือการเชื่อมต่อฮาร์ดแวร์ FANUC ซีรีส์ 16/18 ที่ใช้งานบันทึกการตั้งค่าการ์ดที่ต้องการสําหรับการตั้งค่า 6 แกน
Q3: การเปลี่ยน A16B-2202-0850 ต้องการการใช้งานใหม่ของแกนขยาย?
ปารามิเตอร์ CNC สําหรับแกนทั้งหมด รวมถึงแกนที่ A16B-2202-0850 ควบคุม จะถูกเก็บไว้ใน SRAM หลักของ CNCการเปลี่ยนบอร์ดตัวเลือกที่มีข้อมูลปารามิเตอร์ทั้งหมดไม่เสียหาย หมายความว่าปารามิเตอร์แกนขยายตัวถูกนํามาใช้ใหม่โดยอัตโนมัติในตอนเริ่มต้น. หากข้อมูล SRAM ได้หายไปเช่นกัน ปริมาตรแกนขยายต้องเข้าใหม่จากสํารอง ก่อนเครื่องสามารถทํางาน
คําถามที่ 4: รหัสเตือนอะไรที่แสดงให้เห็นว่า A16B-2202-0850 ล้มเหลว
ระเบิดเฉพาะแกนขยาย (ระเบิดแกน 5, 6 หรือสูงขึ้นขึ้นขึ้นอยู่กับการตั้งหมายแกน) ความผิดพลาดการสื่อสารที่ชี้ไปที่สล็อตตัวเลือกหรือความล้มเหลวของแกนขยายทั้งหมดพร้อมกันขณะที่แกนพื้นฐานดําเนินการปกติทั้งหมดชี้ A16B-2202-0850 อาจเป็นความผิดพลาด. ยืนยันโดยการตรวจสอบว่าความผิดพลาดแยกออกที่แกนที่กําหนดให้กับบอร์ดตัวเลือกนี้เทียบกับบอร์ด CPU หลัก
