| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-029 |

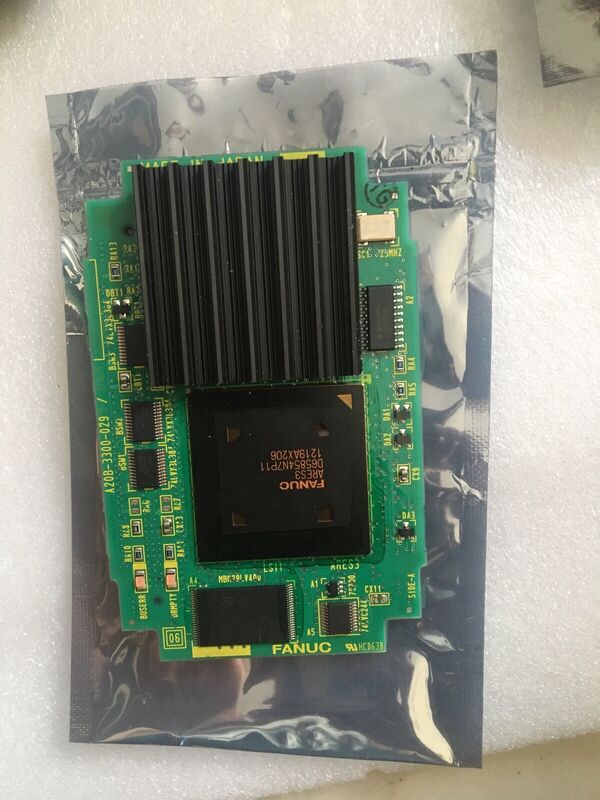

ซีรี่ย์ A20B-3300 เป็นครอบครัวของ FANUC ของโมดูล CPU plug-in ใบพัดประมวลผลที่ให้ความสามารถในการประมวลผลกลางใน FANUC CNC main boardซีรี่ย์นี้ครอบคลุมหลายรุ่นของแพลตฟอร์ม CNC และสถาปัตยกรรมโปรเซสเซอร์:
รายการครอบครัว A20B-3300-029xอยู่ในระดับของ 486-era processor:
| คณะกรรมการ | เครื่องประมวลผล | ความจํา | ระเบียง |
|---|---|---|---|
| A20B-3300-0290 | 486DX | 16MB | ซีรี่ย์ 15i/16i (i-B) |
| A20B-3300-0291 | 486 | 16MB | ซีรี่ย์ 15i/16i/18i/21i (i-A) |
| A20B-3300-0293 | 486 | DRAM ขนาด 16MB | แพลตฟอร์ม CNC ของ FANUC |
| A20B-3300-0312 | เพนติอุม | 16MB | ซีรี 21i-B, 210i-SB |
| A20B-3300-0313 | เพนติอุม | 32MB SDRAM | ซีรี่ย์ 0i-C |
ครอบครัว 029x เป็น Intel 486 รุ่นของ FANUC การประมวลผล CNCจําหน่ายพลังงานการประมวลผลที่จําเป็นสําหรับแพลตฟอร์ม CNC รุ่นแรก i-series.
| ปริมาตร | มูลค่า |
|---|---|
| เครื่องประมวลผล | อินเทล 486 |
| ความจํา | DRAM ขนาด 16MB |
| ประเภท | โมดูล CPU plug-in |
| ซีรี่ย์ | A20B-3300 |
| การใช้งาน | บอร์ดหลัก FANUC CNC |
โปรเซสเซอร์ Intel 486 ได้นําความก้าวหน้าที่สําคัญไปกว่าตัวก่อน เมื่อ FANUC ใช้มันสําหรับแพลตฟอร์ม CNC ระดับ i:
อุปกรณ์ระบายสัญลักษณ์บนชิป (FPU):สําหรับงาน CNC ที่เกี่ยวข้องกับการแปลงพิกัด, การแทรกแซงวงโคก, การทําการแก้ไขความผิดพลาด, การแก้ไขความผิดพลาด, การแก้ไขความผิดพลาดและการคํานวณค่าตอบแทนของเครื่องมือ, แฮร์ดแวร์จุดลอย ส่งผลที่เร็วขึ้นอย่างมาก
อาร์คิเทคชัน 32 บิตทั่วไป:486 เป็นโปรเซสเซอร์ CNC 32 บิทแรกของ FANUC ช่องทางข้อมูลภายใน 32 บิทและบัสภายนอก 32 บิทให้ความกว้างของข้อมูลที่จําเป็นสําหรับความต้องการการคํานวณของซอฟต์แวร์ CNC i-series
ความจุ DRAM 16MB:16MB ของ DRAM บนโมดูล ให้พื้นที่ความจําในการทํางานสําหรับซอฟต์แวร์ระบบ CNC ในการดําเนินการCNC เก็บซอฟต์แวร์ระบบจาก FROM ลงใน DRAM นี้และดําเนินการมัน 16MB เป็นความจุที่เหมาะสมสําหรับซอฟต์แวร์รุ่น i 486.
ความผิดพลาดของโมดูลประมวลผล CNC:FANUC CNC พัฒนาความล้มเหลวในการเริ่มต้นที่ต่อเนื่องหรือสัญญาณเตือนระดับ CPU ทุกโมดูลความจําทดสอบถูกต้อง โมดูลโปรเซสเซอร์ A20B-3300-0293 ได้รับการระบุว่าเป็นความผิดพลาดการเปลี่ยนซ่อมบํารุงการเริ่มต้น CNC และการทํางานปกติ.เครื่อง CNC FANUC ซีรีย์ i ที่เก่าแก่ได้รับการปรับปรุงอิเล็กทรอนิกส์ โมดูล CPU A20B-3300-0293 ถูกเปลี่ยนเพื่อรีเซ็ตอายุการใช้งานของโปรเซสเซอร์
Q1: ระบบ CNC ไหนใช้ CPU A20B-3300-0293 486
ครอบครัว A20B-3300-029x ให้บริการแพลตฟอร์ม CNC FANUC ซีรีส์ i จากยุคโปรเซสเซอร์ 486
สมาชิกที่อยู่ใกล้เคียง (0290, 0291) ยืนยันความสอดคล้องกับแพลตฟอร์มซีรีส์ 15i, 16i, 18i และ 21i ในรุ่นฮาร์ดแวร์ A และ B ของพวกเขา
ยืนยันรุ่น CNC รายละเอียดจากเอกสารฮาร์ดแวร์ของบอร์ดโฮส
Q2: A20B-3300-0293 เปรียบเทียบกับโมดูลประเภท Pentium (A20B-3300-0312/0313) ได้อย่างไร?
ครอบครัว 029x ใช้โปรเซสเซอร์ Intel 486 ครอบครัว 031x ใช้โปรเซสเซอร์ Intel PentiumPentium ให้ประมาณสองเท่าของคําสั่งผ่านต่อนาฬิกา ผ่าน superscalar ท่อสอง-ประกาศ, ความกว้างของแบนด์บัสความจําที่กว้างกว่า, และการทํางานของจุดลื่นที่เร็วขึ้นอย่างมาก สองรุ่นโมดูลให้บริการรุ่นฮาร์ดแวร์ CNC ที่แตกต่างกันและไม่สามารถแลกเปลี่ยนได้
Q3: การเปลี่ยน A20B-3300-0293 ต้องการการปรับแต่ง CNC ไหม?
ไม่ ปารามิเตอร์ CNC, ระดับ PMC และโปรแกรมชิ้นส่วนอยู่ใน SRAM และ FROM หน่วยที่แยกจาก CPU หน่วย
การเปลี่ยน A20B-3300-0293 ไม่ส่งผลกระทบต่อข้อมูลที่บันทึกไว้เหล่านี้ CNC boot จาก FROM และอ่านพารามิเตอร์จาก SRAM หลังจากที่โมดูลใหม่ถูกติดตั้ง
คําถามที่ 4: DRAM ขนาด 16MB ใช้ใน CNC ยุค 486 เพื่ออะไร?
DRAM ขนาด 16MB บน A20B-3300-0293 เป็นความจําทํางานของโปรเซสเซอร์ เมื่อเริ่มต้น CNC สําเนาซอฟต์แวร์ระบบจาก FROM ลงใน DRAM นี้เพื่อการดําเนินการอย่างรวดเร็วข้อมูลระยะหน้าของพัฟเฟอร์ข้อมูลสถานะแกน และข้อมูลโปรแกรมที่ใช้งานอยู่ใน DRAM นี้ระหว่างการทํางานของเครื่อง
