| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-8101-0280 |
FANUC ซีรีส์ 0i-C (Zero i Model C) เป็นฮาร์ดแวร์รุ่นที่สามของแพลตฟอร์ม 0i แต่ละรุ่น 0i ที่ต่อเนื่องกันนำมาซึ่งการปรับปรุงความสามารถที่สำคัญ:
0i-A (รุ่นแรก):สร้างสถาปัตยกรรมฮาร์ดแวร์ 0i ซึ่งเป็น CNC ที่ปรับต้นทุนให้เหมาะสมด้วยการประมวลผล 486DX2 และส่วนเสริม I/O ขนาดเล็กสำหรับการตัดเฉือนขั้นพื้นฐานและการกลึง
0i-B (รุ่นที่สอง):ปรับปรุงสถาปัตยกรรมบอร์ด ปรับปรุงความสามารถของพารามิเตอร์เซอร์โวและสปินเดิล และขยายตัวเลือกการสื่อสาร
0i-C (รุ่นที่สาม):อัปเกรดเป็นโปรเซสเซอร์ MMX Pentium — ก้าวสำคัญในประสิทธิภาพการประมวลผลจากฮาร์ดแวร์คลาส 486DX2 ของรุ่นก่อนหน้า 0i-C ยังแนะนำฟังก์ชัน PC ในตัวเป็นมาตรฐาน ช่วยให้ CNC สามารถสื่อสารผ่านอีเธอร์เน็ต และรองรับแอปพลิเคชัน HMI บนชุดควบคุมได้โดยตรง

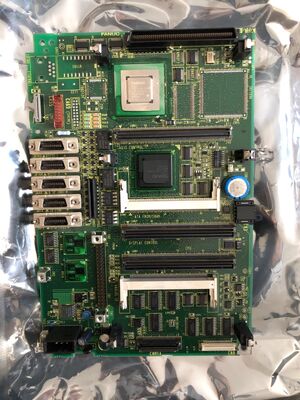

A20B-8101-0280 เป็น PCB หลัก (มาสเตอร์บอร์ด) สำหรับรุ่น 0i-C นี้ ซึ่งเป็นส่วนประกอบฮาร์ดแวร์ส่วนกลางที่โมดูลตัวเลือกทั้งหมดเชื่อมต่อภายในชุดควบคุม CNC
| พารามิเตอร์ | ค่า |
|---|---|
| ระบบซีเอ็นซี | FANUC ซีรีส์ 0i-C (ศูนย์ iC) |
| โปรเซสเซอร์ | เอ็มเอ็มเอ็กซ์ เพนเทียม |
| การทำงาน | การประสานงานของเซอร์โว/สปินเดิลแบบหลายแกน |
| คุณสมบัติพีซี | ฟังก์ชั่นพีซีในตัว, อีเธอร์เน็ต |
| การขยายตัว | สล็อตโมดูลปลั๊กอิน (หน่วยความจำ กราฟิก I/O) |
| ชุด | A20B-8101 |
ฟังก์ชั่นพีซีในตัวของรุ่น 0i-C ช่วยให้ CNC สามารถ:
ความสามารถเหล่านี้ถูกเพิ่มเข้ามาในรุ่น 0i รุ่นก่อนหน้า บน 0i-C สิ่งเหล่านี้มาเป็นส่วนหนึ่งของสถาปัตยกรรมมาตรฐานของเมนบอร์ด
0i-C CNC เมนบอร์ดหลักล้มเหลว:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ของ FANUC 0i-C ไม่สามารถบู๊ตได้ โดยแสดงรหัสสัญญาณเตือนระบบที่ชี้ไปที่ PCB หลัก หลังจากยืนยันว่าโมดูลหน่วยความจำและแหล่งจ่ายไฟครบถ้วนแล้ว A20B-8101-0280 จะถูกเปลี่ยน ระบบจะโหลดซ้ำจากโมดูล FROM และกลับมาดำเนินการตามปกติ
การฟื้นฟูการเชื่อมต่ออีเธอร์เน็ต:CNC 0i-C สูญเสียการเชื่อมต่ออีเธอร์เน็ตหลังจากเกิดข้อผิดพลาดระดับบอร์ด การเปลี่ยน A20B-8101-0280 จะคืนค่าฟังก์ชันพอร์ตอีเทอร์เน็ตในตัวควบคู่ไปกับความสามารถของ CNC อื่นๆ ทั้งหมด
คำถามที่ 1: โมดูลปลั๊กอินใดบ้างที่เชื่อมต่อกับ A20B-8101-0280
A20B-8101-0280 มีช่องโมดูลสำหรับ FROM (Flash ROM - ซอฟต์แวร์ระบบ CNC), SRAM (พารามิเตอร์ที่สำรองแบตเตอรี่และที่เก็บโปรแกรม), โมดูลขยาย DRAM ที่เป็นอุปกรณ์เสริม และบอร์ดตัวเลือกกราฟิกหรือการสื่อสาร การกำหนดค่าโมดูลที่ติดตั้งจะกำหนดความสามารถเฉพาะของระบบ CNC 0i-C
คำถามที่ 2: A20B-8101-0280 เข้ากันได้กับทั้งการกำหนดค่า 0i-MC (แมชชีนนิ่งเซ็นเตอร์) และ 0i-TC (เทิร์นเซ็นเตอร์) หรือไม่
ฮาร์ดแวร์ของเมนบอร์ดนั้นใช้ร่วมกันได้ทั่วทั้งแพลตฟอร์ม 0i-C ไม่ว่าเครื่องจะเป็นประเภทใดก็ตาม ประเภท CNC (M = แมชชีนนิ่งเซ็นเตอร์, T = เครื่องกลึง) ถูกกำหนดโดยเนื้อหาโมดูล FROM — อิมเมจซอฟต์แวร์ระบบที่ติดตั้งใน FROM A20B-8101-0280 เดียวกันนี้ทำหน้าที่ทั้งสองอย่าง โดยประเภท CNC จะได้รับการแก้ไขที่ระดับซอฟต์แวร์
คำถามที่ 3: ข้อมูลใดบ้างที่ต้องสำรองข้อมูลก่อนที่จะเปลี่ยน A20B-8101-0280
ก่อนที่จะถอดแผงวงจรหลัก ให้สำรองข้อมูล: พารามิเตอร์ CNC ทั้งหมด โปรแกรมชิ้นงาน ข้อมูลออฟเซ็ตเครื่องมือ ข้อมูลออฟเซ็ตงาน และโปรแกรมแลดเดอร์ PMC รายการเหล่านี้อยู่ในโมดูล SRAM และ FROM แต่การสำรองข้อมูลเต็มรูปแบบช่วยให้มั่นใจในการกู้คืนแม้ว่าโมดูลจะเกิดปัญหาในระหว่างการเปลี่ยนก็ตาม จัดเก็บข้อมูลสำรองไว้ในการ์ดหน่วยความจำ, USB (หากรองรับ) และข้อมูลสำรอง PC RS-232C พร้อมกัน
คำถามที่ 4: ฟังก์ชั่นพีซีในตัวของ A20B-8101-0280 จำเป็นต้องมีการกำหนดค่าแยกต่างหากหลังจากเปลี่ยนบอร์ดแล้วหรือไม่?
พารามิเตอร์ฟังก์ชันอีเธอร์เน็ตและพีซี (ที่อยู่ IP, ซับเน็ตมาสก์, เกตเวย์, การตั้งค่าเซิร์ฟเวอร์ DNC) จะถูกจัดเก็บไว้ในหน่วยความจำพารามิเตอร์ของ CNC — ไม่ใช่ในกระดานหลัก หลังจากติดตั้ง A20B-8101-0280 ทดแทนแล้ว พารามิเตอร์เหล่านี้จะถูกกู้คืนจากข้อมูลสำรอง และฟังก์ชันอีเทอร์เน็ตควรกลับมาทำงานตามปกติ หากที่อยู่ MAC ของบอร์ดทดแทนแตกต่างกัน ให้อัปเดตการจอง DHCP หรือการกำหนด IP แบบคงที่ในการกำหนดค่าเครือข่ายโรงงาน
คำถามที่ 5: 0i-C เปรียบเทียบกับรุ่น 0i-D ในด้านฮาร์ดแวร์ของเมนบอร์ดเป็นอย่างไร
รุ่น 0i-D ใช้เมนบอร์ดซีรีส์ A20B-8200-xxxx ซึ่งเป็นรุ่นฮาร์ดแวร์ที่แตกต่างกันซึ่งมีสถาปัตยกรรมโปรเซสเซอร์ที่ได้รับการปรับปรุง ความจุ DRAM ที่สูงขึ้น และอินเทอร์เฟซฟังก์ชันพีซีที่ได้รับการปรับปรุง เมนบอร์ด A20B-8101-0280 (0i-C) และ A20B-8200-xxxx (0i-D) ไม่สามารถใช้แทนกันได้ ระบบที่สร้างขึ้นบนฮาร์ดแวร์ 0i-C ยังคงทำงานกับเมนบอร์ด 0i-C ต่อไปตลอดอายุการใช้งาน
