| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

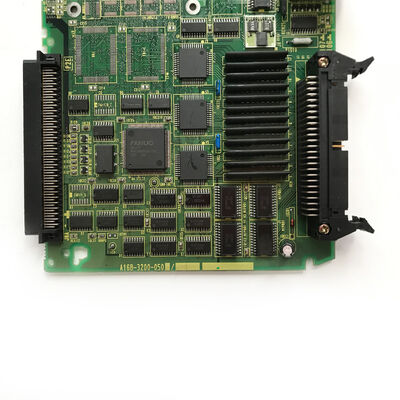

| หมายเลขรุ่น | A16B-3200-0500 |
บอร์ด Series 0i-BI/O ของ FANUC มีการกำหนดค่าสองแบบสำหรับข้อกำหนดการใช้งานที่แตกต่างกัน:
ด้วยเซิร์ฟเวอร์ข้อมูล:รวมฟังก์ชันการจัดเก็บข้อมูลภายในแบบรวม — พื้นที่จัดเก็บข้อมูลคอมแพคแฟลชหรือฮาร์ดดิสก์ภายใน CNC ที่ช่วยให้โปรแกรมชิ้นส่วนขนาดใหญ่ถูกจัดเก็บไว้ในเครื่องและสตรีมไปยังบัฟเฟอร์การดำเนินการ CNC มีประโยชน์สำหรับโปรแกรมที่ซับซ้อนและยาวซึ่งใหญ่เกินกว่าจะใส่ในหน่วยความจำโปรแกรมมาตรฐานของ CNC ได้
ไม่มีเซิร์ฟเวอร์ข้อมูล (A16B-3200-0500):บอร์ด I/O ที่ไม่มีฮาร์ดแวร์จัดเก็บข้อมูลในเครื่อง นี่เป็นรูปแบบที่ถูกต้องสำหรับระบบ 0i-B โดยที่โปรแกรมชิ้นส่วนถูกโหลดโดยตรงในหน่วยความจำโปรแกรมของ CNC หรือในกรณีที่โปรแกรม DNC สตรีมได้รับการจัดการผ่านอีเทอร์เน็ตหรืออินเทอร์เฟซ RS-232C แทนที่จะเป็นหน่วยจัดเก็บข้อมูลเซิร์ฟเวอร์ข้อมูลออนบอร์ด
การติดตั้งตัวแปรที่ไม่ถูกต้อง — ด้วย Data Server แทนที่จะไม่มี — จะเพิ่มฮาร์ดแวร์ที่ซอฟต์แวร์ระบบไม่คาดคิด ซึ่งอาจทำให้เกิดการแจ้งเตือนการกำหนดค่า
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-3200-0500 |
| ระบบซีเอ็นซี | FANUC ซีรีส์ 0i-B (F0i-B) |
| พิมพ์ | บอร์ด I/O (ไม่มีเซิร์ฟเวอร์ข้อมูล) |
| อินเทอร์เฟซ | I/O ของเครื่องสำหรับ 0i-B CNC |
| ชุด | A16B-3200 |
ภายในชุดควบคุม 0i-B บอร์ด I/O จะจัดการการแลกเปลี่ยนสัญญาณระหว่าง PMC ภายในของ CNC และอุปกรณ์ไฟฟ้าของเครื่อง:
อินพุต:สวิตช์ตำแหน่ง เซ็นเซอร์แรงดันไฮดรอลิก อินเตอร์ล็อคประตู เซ็นเซอร์ระดับน้ำหล่อเย็น สวิตช์แผงควบคุมการทำงาน และสัญญาณสถานะรีเลย์ความปลอดภัย PMC จะอ่านอินพุตเหล่านี้ทุกรอบการสแกนเพื่อตรวจสอบสถานะของเครื่อง
เอาท์พุต:รีเลย์ปั๊มน้ำหล่อเย็น, การปลดเบรกของสปินเดิล, การปลดเบรกของแกน, การควบคุมวาล์วไฮดรอลิก, คำสั่งมอเตอร์ตัวเปลี่ยนเครื่องมือ, การควบคุมไฟแสดง และตัวขับ LED แผงควบคุมการทำงาน PMC เขียนไปยังเอาต์พุตเหล่านี้เพื่อควบคุมลำดับของเครื่อง
A16B-3200-0500 มีอินเทอร์เฟซทางกายภาพ ได้แก่ การเชื่อมต่อเทอร์มินัล การปรับสภาพสัญญาณ และอินเทอร์เฟซบัส ซึ่งทำให้สามารถแลกเปลี่ยนสัญญาณนี้ได้
ข้อผิดพลาดของบอร์ด CNC I/O 0i-B:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ของ FANUC 0i-B พัฒนาการแจ้งเตือน PMC I/O แบบสุ่ม — ฟังก์ชั่นเฉพาะของเครื่องจักรล้มเหลวเป็นระยะๆ โดยไม่มีข้อผิดพลาดทางกลไกที่สอดคล้องกัน การทดสอบยืนยันว่าบอร์ด I/O ไม่สามารถส่งสัญญาณระหว่างอุปกรณ์ภาคสนามของเครื่องจักรและ PMC ได้อย่างถูกต้อง การเปลี่ยน A16B-3200-0500 คืนการสื่อสาร I/O ที่เชื่อถือได้
การคืนค่าหน่วยควบคุม CNC:ชุดควบคุมซีรีส์ 0i-B ที่ถอดออกจากเครื่องจักรจะถูกปรับสภาพใหม่เพื่อนำกลับมาใช้ใหม่ บอร์ด I/O A16B-3200-0500 ถูกแทนที่พร้อมกับส่วนประกอบอื่นๆ ที่เก่าแล้ว เพื่อให้เป็นหน่วยควบคุมที่ทราบกันว่าดีสำหรับการติดตั้งครั้งถัดไป
คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่าระบบ 0i-B ต้องการตัวแปร "ไม่มีเซิร์ฟเวอร์ข้อมูล"
ตรวจสอบป้ายบอร์ด I/O ที่มีอยู่สำหรับหมายเลขชิ้นส่วน A16B-3200-0500 หากอ่านตัวเลขนี้ ระบบจะได้รับการยืนยันให้ใช้ตัวแปรที่ไม่มี Data-Server หรือตรวจสอบเอกสารการกำหนดค่าฮาร์ดแวร์ของระบบ CNC (คู่มือการเชื่อมต่อ) สำหรับประเภทคอนโทรลเลอร์ 0i-B ที่เกี่ยวข้อง โดยจะระบุว่าบอร์ด I/O รุ่นใดถูกต้องสำหรับการกำหนดค่านั้น
คำถามที่ 2: การเปลี่ยน A16B-3200-0500 จำเป็นต้องเปลี่ยนแปลงโปรแกรม PMC หรือไม่
ไม่ โปรแกรม PMC ระบุที่อยู่ I/O ของเครื่องด้วยที่อยู่ I/O — ไม่ใช่ตามฮาร์ดแวร์ของบอร์ดเฉพาะ การเปลี่ยน A16B-3200-0500 ด้วยการเปลี่ยนทดแทนที่ติดตั้งอย่างถูกต้องจะคืนค่าการสื่อสาร I/O โดยไม่ต้องมีการแก้ไขโปรแกรม PMC ใดๆ ตรวจสอบฟังก์ชัน I/O ของเครื่องจักรทั้งหมดหลังจากประกอบแล้ว เพื่อยืนยันว่าแผงเปลี่ยนทดแทนทำงานอย่างถูกต้องก่อนเริ่มการผลิตต่อ
คำถามที่ 3: สัญญาณเตือนใดที่ระบุว่า A16B-3200-0500 ล้มเหลว
รหัสสัญญาณเตือน PMC ที่เกี่ยวข้องกับข้อผิดพลาดในการสื่อสารลิงก์ I/O ข้อผิดพลาดที่อยู่ I/O แบบสุ่มหรือถาวรที่ไม่สอดคล้องกับข้อบกพร่องของอุปกรณ์ภาคสนาม และความล้มเหลวของลำดับเครื่องเป็นระยะๆ ที่ติดตามกลับไปยังที่อยู่ I/O เฉพาะ ล้วนชี้ไปที่ปัญหาบอร์ด I/O ยืนยันว่าสายไฟภาคสนาม เซ็นเซอร์ และแอคชูเอเตอร์ยังอยู่ในสภาพสมบูรณ์ก่อนที่จะสรุปว่าบอร์ดล้มเหลว
คำถามที่ 4: A16B-3200-0500 ใช้กับ CNC 0i-B ทุกรุ่นหรือบางรุ่นหรือไม่
A16B-3200-0500 ได้รับการยืนยันสำหรับการควบคุม FANUC ซีรี่ส์ 0i-B (F0i-B) ภายในกลุ่มผลิตภัณฑ์ 0i-B มีให้เลือกรุ่นต่างๆ ของแมชชีนนิ่งเซ็นเตอร์ (0i-MB) รุ่นต่างๆ ของเครื่องกลึง (0i-TB) และการกำหนดค่าอื่นๆ บอร์ด I/O อาจพบเห็นได้ทั่วไปในรุ่นต่างๆ เหล่านี้ เนื่องจากใช้สล็อตฮาร์ดแวร์เดียวกันในชุดควบคุม 0i-B ไม่ว่าเครื่องจะเป็นประเภทใดก็ตาม ยืนยันจากรายการอะไหล่ของคอนโทรลเลอร์เฉพาะก่อนสั่งซื้อ
คำถามที่ 5: ข้อมูลใดบ้างที่ต้องสำรองข้อมูลก่อนที่จะเปลี่ยน A16B-3200-0500
บอร์ด I/O ไม่มีพารามิเตอร์หรือโปรแกรม CNC อย่างไรก็ตาม เพื่อเป็นการป้องกันก่อนการบำรุงรักษา CNC ใดๆ ให้สำรองข้อมูล SRAM เต็มรูปแบบ โดยบันทึกพารามิเตอร์ CNC โปรแกรมชิ้นงาน ข้อมูลเครื่องมือ และโปรแกรมแลดเดอร์ PMC ทั้งหมดลงในสื่อภายนอก ช่วยให้มั่นใจได้ว่าสามารถกู้คืนข้อมูลได้หากมีเหตุการณ์ที่ไม่คาดคิดเกิดขึ้นระหว่างการบำรุงรักษา
