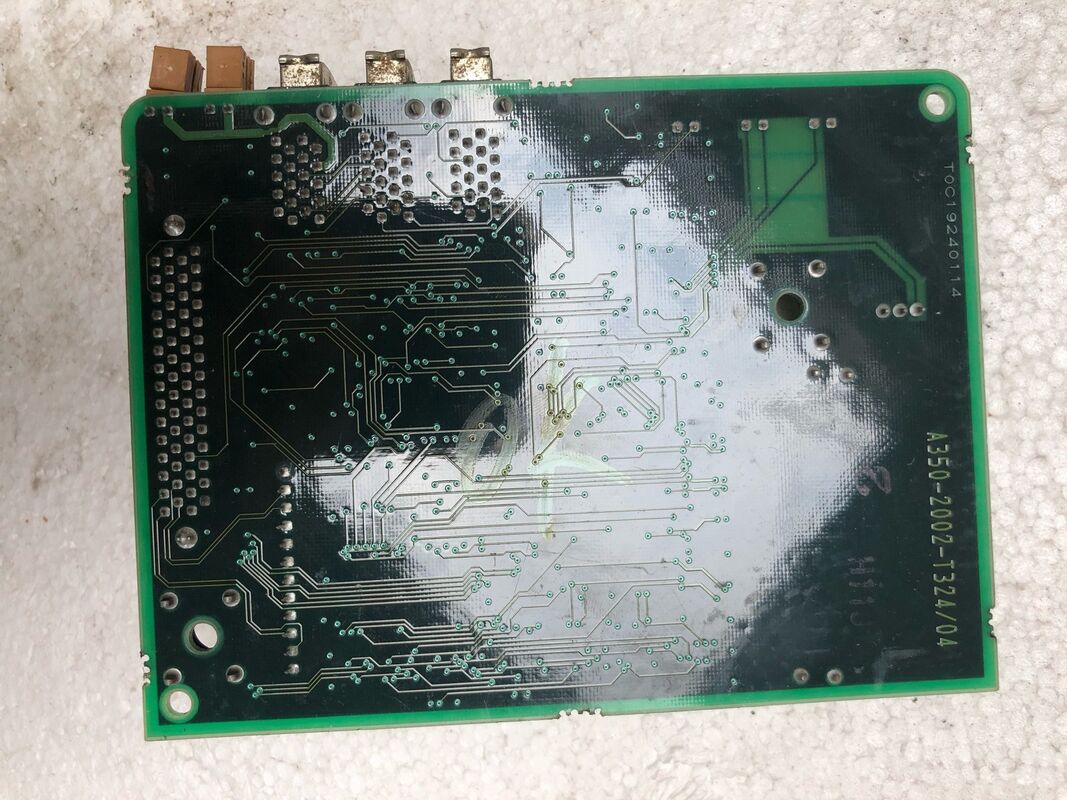

A350-2002-T324 แผ่นวงจร Fanuc

A350-2002-T324 ∙ FANUC A350 PCB เลขการผลิต ∙ A20B-2002 I/O และ Interface Board ครอบครัว / CNC Operator Panel PCB

A350-2002 หลักฐานการผลิตสําหรับแผ่น A20B-2002

เช่นเดียวกับเลขการผลิต A350-2101-Txxx ตรงกับ A20B-2101 บอร์ดขับเคลื่อนA350-2002-Txxxเลขระบุบอร์ดในA20B-2002ซีรี่ย์พาณิชย์ ซีรีย์ A20B-2002 ครอบคลุมช่วงของอินเตอร์เฟซ CNC และบอร์ด I / O ที่นั่งระหว่างเครื่องควบคุม CNC และส่วนประกอบของเครื่องที่มองหน้าผู้ใช้งาน

A350-2002-T324 เป็นเครื่องหมายการผลิตสําหรับบอร์ดเฉพาะอย่างยิ่งในครอบครัวนี้. ยกท้าย T324 เป็นเครื่องหมายระบุการแก้ไขการวาดภาพภายในชุดการผลิต A350-2002

ข้อมูลสินค้าหลัก

ครอบครัวบอร์ด A20B-2002 I/O, Backplane และ Interface Operator

เครื่อง A20B-2002 มีหลายหน้าที่ในระบบควบคุม CNC ของ FANUC:

บอร์ด I/O ของพานีลผู้ใช้งาน:ผลิตภัณฑ์ที่ได้รับการยอมรับอย่างกว้างขวางในชุดนี้รวมถึง 48DI / 32DO แผ่นผู้ประกอบการ I / O board รวมถึง A20B-2002-0520 (มีอินเตอร์เฟซ MPG) และ A20B-2002-0521 (ไม่มี MPG)บอร์ดเหล่านี้อยู่ระหว่างการควบคุมทางกายภาพของผู้ใช้งาน (ปุ่มกด, สวิตช์, ไฟชี้วัด) และ PMC ของ CNC, จัดการ 48 ทางเข้าดิจิทัลจากสวิตช์แพนล์และ 32 ทางออกดิจิทัลไปยังไฟแพนล์ผ่านบัสลําดับ I / O Link

บอร์ดอินเตอร์เฟียส Backplane และ Rack:บอร์ดอื่น ๆ ในชุดนี้เป็น PCB หลังสําหรับการประกอบ rack การควบคุม CNC, ให้พื้นฐานรถเมล์สําหรับการประกอบบัตร CNC หลายสล็อต.บอร์ดเหล่านี้เชื่อมต่อการ์ดโมดูลหลายในราคเดียวกันผ่านแบคเพลนบัส.

โมดูลอินเตอร์เฟส:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

เลขการผลิตของ A350-2002-T324 แผนที่ไปยังบอร์ดเฉพาะหนึ่งภายในครอบครัวฟังก์ชันนี้

สถานการณ์การใช้งาน

ความผิดพลาด I/O ของพานีผู้ประกอบการCNC i-series พัฒนาพฤติกรรมพานีผู้ใช้งานแบบสุ่ม ปุ่มกดเฉพาะที่ไม่ตอบสนอง ไฟชี้สัญญาณไม่สามารถส่องแสงได้อย่างถูกต้อง ความผิดพลาดระดับบอร์ดถูกติดตามไปยัง A350-2002-T324การเปลี่ยนบอร์ดซ่อมแซมการทํางาน I/O ของพานีผู้ใช้งาน.

การระบุบอร์ดอินเตอร์เฟซพานล์:ระหว่างการบํารุงรักษา ช่างช่างระบุ A350-2002-T324 จากตราของบอร์ดระหว่างการตรวจสอบหน่วยควบคุม CNCการสอดคล้องหมายเลขการผลิตนี้กับเอกสารการบํารุงรักษา ยืนยันหน้าที่ของบอร์ดและการแทนที่ที่ถูกต้อง.

FAQ

Q1: I/O Link เชื่อม A350-2002-T324 กับ CNC ได้อย่างไร?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). I/O Link master อยู่ใน CNC; A350-2002-T324 (หรือเทียบเท่า A20B-2002 ของมัน) เป็น node slave ทั้งหมด 48 สถานการณ์การเข้าและ 32 คําสั่งการออกถูกส่งไปในแต่ละรอบสแกน I/O Linkนี้แทนความจําเป็นสําหรับการเชื่อมต่อสายด้ายส่วนตัวจากสวิตช์และหลอดทุก CNC.

Q2: ความแตกต่างระหว่าง A350-2002-T324 และหมายเลขการค้า A20B-2002-xxxx คืออะไร?

A350-2002-T324 เป็นเบอร์การผลิต PCB รายงานการผลิตภายในของ FANUC ที่พิมพ์บนแผ่นA20B-2002-xxxx คือหมายเลขการสั่งซื้อทางการค้าที่ใช้ในการซื้อและในคู่มือการบํารุงรักษา. ทั้งสองอ้างอิงระบุ PCB ธรรมดาเดียวกัน เลขการผลิตอ่านจากสัญลักษณ์แผ่น; เลขการค้าพบในรายการอะไหล่และเอกสารการซื้อ

Q3: สามารถเปลี่ยนบอร์ด A350-2002 ได้โดยไม่ต้องอัพเดทโปรแกรม PMC ของ CNC ไหม?

ใช่ โปรแกรมบันได PMC ติดต่อ I/O โดยที่อยู่ I/O Linkการเปลี่ยน A350-2002-T324 ที่ล้มเหลวด้วยบอร์ดสํารองที่ตั้งค่าถูกต้องที่ที่อยู่ I/O Link ที่เดียวกัน จะทําให้การสื่อสาร I/O ของ PMC เป็นโปร่งใสไม่จําเป็นต้องมีการเปลี่ยนแปลงโปรแกรม PMC สําหรับการเปลี่ยนบอร์ดแบบเดียวกัน

Q4: มีบอร์ด A350-2002 (A20B-2002) จํานวนเท่าไหร่ที่สามารถเชื่อมต่อในระบบ CNC หนึ่ง?

I/O Link รองรับ multiple slave node ในระบบ daisy-chainจํานวนหน่วยงานสูงสุดขึ้นอยู่กับความจุ I/O Link ของ CNCสําหรับส่วนใหญ่ของ i-series ระบบ CNC สายเชื่อม I/O รองรับหน่วยพอที่จะรองรับบอร์ดแผ่นผู้ประกอบการหลายคู่พร้อมกับหน่วย I/O สําหรับเครื่อง I/O, แผ่นแม่เหล็กแรงและอินเตอร์เฟียสด้านนอกอื่น ๆ.

Q5: การเปลี่ยน A350-2002-T324 ต้องการการปรับเปลี่ยนที่อยู่ I/O Link ไหม?

เพียงแต่ถ้าบอร์ดสํารองถูกตั้งค่าด้วยที่อยู่ I/O Link node ที่แตกต่างจากบอร์ดที่ล้มเหลวการเปลี่ยนแบบมาตรฐานด้วยบอร์ดที่มีการตั้งค่าแบบเดียวกัน ที่อยู่ที่อยู่เดียวกัน ไม่จําเป็นต้องตั้งค่าใหม่ PMC จะเริ่มการสื่อสารอีกครั้งโดยอัตโนมัติหลังจากที่บอร์ดถูกเปิดหากบอร์ดสํารองมีการตั้งค่าที่อยู่ที่แตกต่างกัน การตั้งค่าปารามิเตอร์ I/O Link ของ CNC ต้องอัพเดทให้ตรงกันตรวจสอบการตั้งค่าที่อยู่จากเอกสารไฟฟ้าของเครื่องจักร ก่อนการติดตั้งเครื่องสํารอง.
