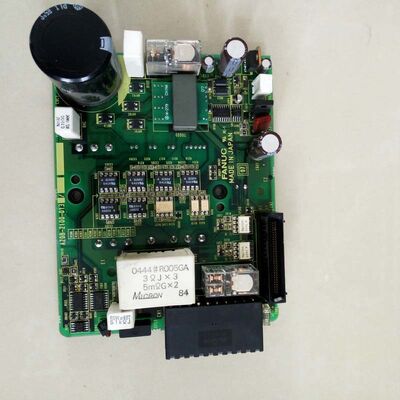

การ์ด Fanuc Servo A20B-2100-0133 หรือ A20B21000133/05B - ใช้และใหม่

A20B-2100-0133 ∙ FANUC A20B-2100 ซีรี่ย์ ดริเวอร์ PCB

A20B-2100 ครอบครัวของ PCB ที่มุ่งเน้นการขับเคลื่อน

ซีรี่ย์ A20B-2100 ครอบคลุมแผ่นวงจรพิมพ์หลายแบบที่ใช้ในโมดูลเครื่องขยาย servo ของ FANUC โมดูลเครื่องขยาย spindle และโมดูลไฟฟ้าไม่เหมือน A20B-2101 ซีรีส์ที่เน้นการควบคุมป้ายโลจิก, ซีรี่ย์ A20B-2100 ยังครอบคลุม PCB ระดับพลังงาน 板 ที่ทํางานใกล้ชิดกับอุปกรณ์สวิทช์กระแสไฟฟ้าสูงและฮาร์ดแวร์บัส DC

ตัวแทนสําคัญจากชุดนี้แสดงให้เห็นถึงระดับการทํางาน

• เครื่องขับเคลื่อนสวีเอ็มเอ็ม servo PCB:บอร์ดสําหรับโมดูลเครื่องขยายเซอร์โว FSSB-interface รวมทั้งประเภท A20B-2100-0251 และ A20B-2100-0260 สําหรับระบบ SVM สองแกนและสามแกน
• PCB โมดูลพลังงาน:รวมทั้ง A20B-2100-0390 และ A20B-2100-0391 ระดับชั้นที่ให้บริการโหลดพลังงานของซีรีส์ Alpha-i PS จาก 5.5kW ถึง 100kW
• บอร์ดควบคุมการขับเคลื่อนหมุน:รวมทั้งประเภท A20B-2100-0800 สําหรับการควบคุมโมดูล spindle Alpha-i SPMC

A20B-2100-0133 เป็นบอร์ดเฉพาะอย่างยิ่งหนึ่งในชุดนี้ ซึ่งทําหน้าที่ขับเคลื่อนที่มันถูกออกแบบและผลิต

ข้อมูลสินค้าหลัก

พีซีบีขับเคลื่อน หน่วยทํางานระหว่างโลจิกและพลังงาน

ในโมดูลปรับเสียง servo หรือ spindle ของ FANUC สตัค PCB ทําหน้าที่แตกต่างกันในชั้นที่แตกต่างกัน ซีรี่ย์ A20B-2100 อาศัยชั้นกลางที่สําคัญ:

บอร์ดควบคุม (ชุด A20B-2101):รับคําสั่งแกนจาก CNC, วิ่งอัลการิทึมการควบคุมปัจจุบัน, และส่งสัญญาณประตู. บอร์ดเหล่านี้จัดการสัญญาณดิจิตอลและพลังงานที่ค่อนข้างต่ํา.

เครื่องขับเคลื่อน / แบอร์ดพลังงาน (ซีรีส์ A20B-2100):อินเตอร์เฟซระหว่างบอร์ดควบคุมและอุปกรณ์สวิทช์ IGBT กระแสไฟฟ้าสูง บอร์ดเหล่านี้นําสัญญาณการขับเคลื่อนประตูไปยังทรานซิสเตอร์พลังงานใช้การเดินทางป้องกันระดับฮาร์ดแวร์, และในบางตัวแปรจัดการฟังก์ชันการแปลงพลังงานทํางาน

A20B-2100-0133 ทํางานในระดับบอร์ดขับเคลื่อนนี้ การแปลคําสั่งของบอร์ดควบคุมเป็นเวลาประตูที่แม่นยําที่อุปกรณ์พลังงานต้องการเพื่อผลิตกระแสไฟฟ้าที่ควบคุม

สถานการณ์การใช้งาน

ความผิดพลาดในพานพลังงานของโมดูลการขับเคลื่อน:โมดูล servo หรือ spindle พัฒนาสัญญาณเตือน overcurrent ที่ปรากฏทันทีเมื่อเปิดการขับขี่ ปัจจุบันในวงจรมอเตอร์ในขณะนั้นยืนยันว่าบอร์ดควบคุมกําลังส่งสัญญาณประตู,แต่การออกผิด A20B-2100-0133 บอร์ดขับเคลื่อนถูกระบุว่าเป็นความผิดพลาด การเปลี่ยนบอร์ดทําให้พฤติกรรมการออกถูกต้อง

การบํารุงรักษาการขับเคลื่อนที่วางแผน:โรงงานที่ดําเนินการซ่อมแซมแบบกําหนดการของโมดูลการขับขี่ Alpha-i ในช่วงเวลาสูงแทน A20B-2100-0133 ในส่วนของโปรแกรมการอัพเดท PCB การขับขี่การรีเซ็ทอายุการใช้งานของคณะกรรมการก่อนความล้มเหลวที่เกี่ยวข้องกับอายุ.

FAQ

คําถามที่ 1: วิธีการกําหนดว่า A20B-2100-0133 หรือบอร์ดควบคุม (ซีรีส์ A20B-2101) พลาดหรือไม่

บอร์ดขับ A20B-2100 ที่ล้มเหลวมักจะทําให้มีอาการการออกกําลัง ราคาเกิน, การออกกําลังไม่เท่าเทียมกัน, หรือการป้องกันฮาร์ดแวร์บอร์ดควบคุม A20B-2101 ที่ล้มเหลวมักจะทําให้เกิดอาการการสื่อสารหรือปัญญาอิงการขับเคลื่อนที่ไม่สามารถบรรลุความพร้อมโดยไม่มีความผิดพลาดการออกเสียง หรือการตอบสนองที่ผิดปกติต่อคําสั่งอาการความผิดพลาดที่ชี้ไปที่ระยะการออกครั้งแรก โดยเฉพาะสัญญาณเตือนที่ทํางานภายใต้ภาระภาระ แต่ไม่ใช่ระหว่างการทดสอบกระแสไฟฟ้าต่ํา.

Q2: การเปลี่ยน A20B-2100-0133 ต้องการการเปลี่ยนแปลงปริมาตรเซอร์โว?

ไม่ ปารามิเตอร์เซอร์โวและสปินด์ถูกเก็บไว้ในความจําปารามิเตอร์หลักของ CNC ไม่ใช่ใน PCB การขับเคลื่อน การเปลี่ยน A20B-2100-0133 ไม่เปลี่ยนแปลงปารามิเตอร์ CNC ใด ๆหลังจากติดตั้งและให้พลังงานกับระบบ, การขับขี่ควรจะตั้งค่าการสื่อสารปกติกับ CNC และดําเนินการอีกครั้งภายใต้ปริมาตรการที่มีการกําหนด

คําถามที่ 3: A20B-2100-0133 สามารถใช้กับปริมาณปัจจุบันของโมดูลขับเคลื่อนเฉพาะหรือใช้ได้ในช่วงต่างๆ

PCB ไดรฟ์ในชุด A20B-2100 มักจะเหมือนกันกับช่วงการระดับกระแสในครอบครัวโมดูลแต่กลยุทธ์การควบคุมและการขับขี่ยังคงเหมือนกัน. ยืนยันรุ่นโมเดลเฉพาะจากป้ายชื่อการขับเคลื่อนและสอดคล้องกับรายการอะไหล่ ก่อนสั่งการเพื่อตรวจสอบ A20B-2100-0133 ครอบคลุมการจัดอันดับของโมเดลที่ติดตั้ง

Q4: มีมาตรการรักษาความปลอดภัยอะไรบ้าง ก่อนที่จะเข้าถึง A20B-2100-0133 ภายในโมดูลขับเคลื่อน?

รถบัส DC ของโมดูลขับเคลื่อนยังคงความดันอันตรายหลังจากการตัดพลังงานจากสายไฟฟ้า Allow the capacitor discharge time specified in the FANUC maintenance manual for the applicable module — or confirm with a calibrated DC voltmeter that the bus is below the safe threshold — before opening the module housing. A20B-2100-0133 ใช้งานในระดับความดันของรถบัสในการใช้งานปกติ; การรับประกันรถบัสถูกปล่อยเต็มที่เป็นความต้องการความปลอดภัยที่ไม่ต่อรองได้

Q5: A20B-2100-0133 สามารถซ่อมแซมแทนที่จะเปลี่ยนได้หรือไม่?

การซ่อมบํารุงระดับส่วนประกอบของ PCB การขับเคลื่อน FANUC ได้ถูกนําเสนอโดยศูนย์บริการที่เชี่ยวชาญ สําหรับ A20B-2100 ครอบครัวกระดานขับเคลื่อนการซ่อมแซมเป็นไปได้จากทางเทคนิคเมื่อความผิดปกติมีส่วนประกอบที่แยกออกไป เช่น IC ไดรเวอร์เกตสําหรับเครื่องจักรที่มีความสําคัญในการผลิต ที่มีเวลาในการทํางานที่สําคัญการเปลี่ยนกระดานต่อกระดานด้วย A20B-2100-0133 เป็นปกติเร็วกว่าการซ่อมตัวเลือกทั้ง 2 มีสิทธิขึ้นอยู่กับความเร่งด่วนของคําขอและงบประมาณ
