Uesd 6FC5210-0DF02-0AA0 6FC52100DF020AA0 6FC521O-ODFO2-OAAO

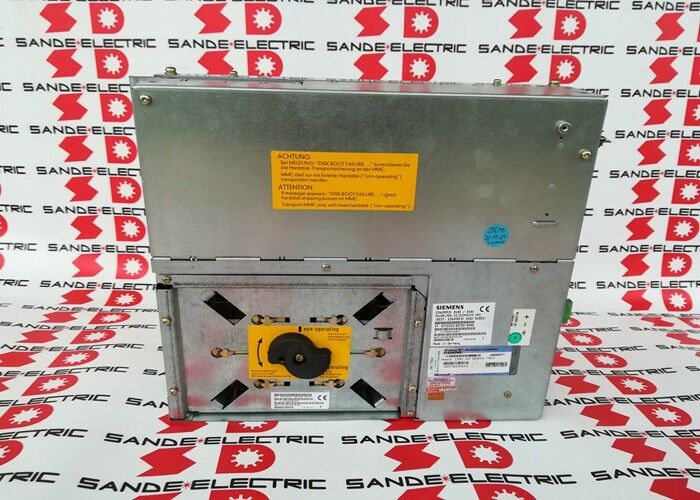

ซีเมนซ์ 6FC5210-0DF02-0AA0 SINUMERIK 810D / 840D PCU50 หน่วยควบคุมแผ่น0

เลขส่วน:6FC5210-0DF02-0AA0

ผู้ผลิต:Siemens AG (เยอรมัน)

ประเภทสินค้า:PCU50 ¢ หน่วยควบคุมแผ่น

หน้าต่างของผู้ใช้เครื่องในเครื่อง

6FC5210-0DF02-0AA0 เป็น PCU50 (พานิลควบคุมหน่วย) สําหรับ Siemens SINUMERIK 810D และ 840D ระบบ CNCมันเป็นแพลตฟอร์มคอมพิวเตอร์ที่อยู่เบื้องหลังอินเตอร์เฟซผู้ใช้งาน หน่วยที่ใช้โปรแกรม HMI Advanced, ทําให้จอ CNC, การประมวลผลข้อมูลของผู้ประกอบการ, และสื่อสารกับ NCU (หน่วยควบคุมจํานวน) เพื่อประสานงานการทํางานของเครื่อง

ในสถาปัตยกรรม SINUMERIK, PCU50 นั่งระหว่างแผ่นผู้ใช้งาน (คีย์บอร์ดและจอ) และ NCU. NCU จัดการคํานวณการควบคุม CNC ในเวลาจริง.PCU50 จัดการอินเตอร์เฟซมนุษย์, การใส่เครื่องมือออฟเซต, การแสดงปารามิเตอร์ของเครื่องจักร, และการแก้ไขโปรแกรม ทั้งคู่ต้องใช้งานเพื่อให้ CNC สามารถทํางานได้อย่างเต็มที่

โปรเซสเซอร์ Pentium II / 333 MHz และ RAM ขนาด 128 MB ทําให้หน่วยนี้อยู่ในช่วงปลายปี 1990 ถึงต้นปี 2000 SINUMERIK 840D รุ่น มันทํางาน Windows NT 4.0 กับ HMI Advancedซึ่งเป็นซอฟต์แวร์อินเตอร์เฟซผู้ใช้งานของซีเมนส์ สําหรับระบบ 840D (ระบบประกอบระบบปฏิบัติการ: BS003) แฮร์ดไดรฟ์ถูกรวมไว้ภายในบ้าน PCU50 ซึ่งติดตั้งบนแผ่นป้องกันการสั่นสะเทือน (Anti-vibration plate) เป็นส่วนประกอบที่มีความเสี่ยงต่อความล้มเหลวในหน่วยเก่า ๆ ที่สามารถแก้ไขได้ด้วย SSD หรือชุดเปลี่ยนฟลัช

HMI Advanced และการตั้งค่าซอฟต์แวร์

HMI Advanced เป็นซอฟต์แวร์ผู้ใช้งานของซีเมนส์สําหรับ SINUMERIK 840D. มันให้บริการกับอินเตอร์เฟซผู้ใช้งาน CNC มาตรฐาน: การเลือกและแก้ไขโปรแกรม, การจัดการเครื่องมือ, การแสดงปารามิเตอร์เครื่องการจัดการสัญญาณเตือน, และการติดตามสถานะแกน เวอร์ชั่นโปรแกรมบน PCU50 ที่ติดตั้งต้องตรงกับเวอร์ชั่นโปรแกรมระบบของ NCUเวอร์ชั่น HMI และ NCU ของโปรแกรมที่ไม่ตรงกัน อาจทําให้เกิดความผิดพลาดในอินเตอร์เฟซ และอาจป้องกันการสื่อสารที่ถูกต้องของผู้ใช้งาน.

เมื่อเปลี่ยน PCU50 การปรับแต่งโปรแกรม HMI รวมถึงวงจรเฉพาะเครื่องจักร การปรับปรุงจอเฉพาะลูกค้าและพารามิเตอร์การขับเคลื่อนที่อ้างอิงในระดับ HMI must ต้องทําสํารองจากหน่วยเดิมก่อนการเปลี่ยน.

ข้อจํากัดหลัก

FAQ

Q1: จอ SINUMERIK 840D เปลืองหรือแข็ง NCU กําลังทํางาน (เครื่องขับแกนติดต่อ) PCU50 เป็นสาเหตุหรือไม่

NCU ที่ทํางานด้วยจอ HMI ที่ว่างเปล่าหรือแข็งเป็นการแสดงแบบคลาสสิคของ PCU50 ที่ล้มเหลว ควรรับรองการตรวจสอบ LED สถานะ NC ภายใน NCU เพื่อยืนยันว่า NC กําลังทํางานหาก NC กําลังทํางานปกติ และ HMI เท่านั้นที่ไม่ตอบสนอง, PCU50 ได้ล้มเหลว โดยทั่วไปคือฮาร์ดไดรฟ์, พาร์ติชั่นบูท Windows NT, หรือเครื่องพลังงานภายในของ PCU50

Q2: PCU50 boot ไปยัง Windows NT แต่ HMI Advanced ไม่สามารถเริ่มต้นหรือแสดงความผิดพลาด สิ่งที่ควรตรวจสอบ

PCU50 ที่บูทไปยัง Windows แต่ไม่สามารถเปิด HMI Advanced ปกติจะแสดงให้เห็นว่าการติดตั้ง HMI ผิดปกติการเชื่อมต่อการสื่อสาร NCU ที่ล้มเหลว (ตรวจสอบการเชื่อมต่อ MPI หรือ PROFIBUS ระหว่าง PCU และ NCU), หรือการไม่ตรงกันของซอฟต์แวร์เวอร์ชั่นระหว่าง HMI และ NCU เช็คการเชื่อมต่อ NCU ก่อน

Q3: แฮร์ดไดรฟ์ PCU50 กําลังล้มเหลว สามารถเปลี่ยนมันได้หรือไม่ โดยไม่สูญเสียการตั้งค่าเครื่อง

แฮร์ดไดรฟ์ประกอบด้วยการติดตั้ง Windows NT, โปรแกรม HMI Advanced, และทุกวงจรและการตั้งค่าเฉพาะเครื่องต้องทําสํารองก่อนการทํางานในฮาร์ดดิสก์ ทั้งภาพดิสก์เต็มหรือสํารองเฉพาะ SINUMERIK ผ่านเครื่องมือ PCU-FLASH หรือเครื่องมืออาร์คิฟ.ถ้าไม่มีการสํารองข้อมูลข้อมูลข้อมูลของเครื่องยนต์จะหายไป และต้องสร้างใหม่จากเอกสาร MTBชุดการอัพเกรด SSD หรือ CompactFlash มีให้เลือกเพื่อเปลี่ยนฮาร์ดดิสก์ที่หมุนด้วยระบบจอดความแข็ง.

Q4: สามารถใช้เครื่องสํารอง 6FC5210-0DF02-0AA0 จากเครื่องอื่นได้หรือไม่?

แฮร์ดแวร์ของ PCU50 ไม่จํากัดเครื่องจักร แต่การตั้งค่าโปรแกรมเป็นเช่นนั้น เครื่อง PCU50 ที่เปลี่ยนจากเครื่องอื่นจะเริ่มต้นด้วยการตั้งค่า HMI ของเครื่องเดิมก่อนที่มันจะใช้เครื่องใหม่, การตั้งค่าซอฟต์แวร์เฉพาะเครื่องที่ถูกต้องต้องถูกซ่อมแซมจากสํารอง ไม่เคยใช้เครื่องใช้กับการตั้งค่า HMI ของเครื่องอื่นโดยไม่ยืนยันทุกปริมาตร

Q5: ปัจจุบัน Siemens มีค่าเท่าไรสําหรับการปรับปรุงระบบ SINUMERIK 840D?

SINUMERIK 840D sl (Solution Line) กับ PCU50.5 หรือหน่วย NCU 7x0 ที่บูรณาการกับ HMI sl เป็นเทียบเท่าการผลิตปัจจุบันการย้ายจาก 840D เป็น 840D sl คือการเปลี่ยนระบบควบคุมทั้งหมดการปรับปรุงการใช้งานของเครื่องจักรเครื่องมือ
