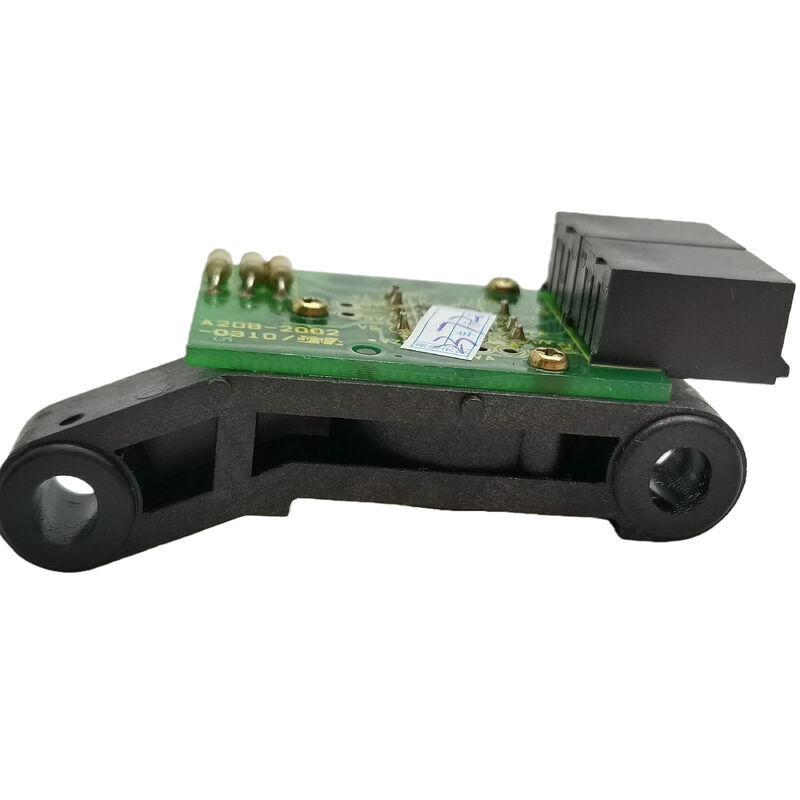

FANUC A20B-2002-0310 เครื่องปรับรหัสมอเตอร์สปินด์
เลขส่วน:A20B-2002-0310
ประเภทสปินด์เซอร์โวมอเตอร์เอ็นโคเดอร์ (สํารอง)
ระบบที่เข้ากันได้:FANUC ซีรี 0 / 15 / 16 / 18 / 21 / 0i เครื่องควบคุม CNC
ภาพรวม
การตอบสนองของหมุนได้ถูกฟื้นฟู เครื่องกลับมาตัด FANUC A20B-2002-0310 เป็นหน่วยการเปลี่ยนเครื่องปรับรหัสของมอเตอร์หมุนที่ให้การตอบสนองที่สําคัญกับเครื่องควบคุม CNC เกี่ยวกับความเร็วของหมุนตําแหน่งเมื่อหน่วยนี้ล้มเหลว การทํางานของสปินด์จะเสี่ยง ทําให้การแตะที่แข็งแกร่ง, การตั้งทิศทางของสปินด์ไม่ทํางาน และอาจทําให้เครื่องหยุดทํางานโดยสิ้นเชิง
การเปลี่ยนเครื่องปรับรหัสจะนําการทํางานของสปินด์กลับมาอย่างเต็มที่ โดยไม่จําเป็นต้องถอดมอเตอร์, ผันกลับ, หรือเปลี่ยนการขับเคลื่อนสปินด์ทั้งหมดทําให้มันเป็นทางออกที่ประสิทธิภาพสําหรับทีมงานบํารุงรักษา ที่ทํางานภายใต้ความกดดันในการผลิต.
ข้อจํากัดหลัก
| ปริมาตร |
มูลค่า |
| เลขส่วน |
A20B-2002-0310 |
| ผู้ผลิต |
FANUC |
| ประเภทหน่วย |
สปินด์มอเตอร์ Encoder (PCB แทน/หน่วย) |
| ประเภทสัญญาณ |
การตอบสนองแบบเรียงลําดับ (FANUC เป็นเจ้าของ) |
| ประเภทมอเตอร์ที่เข้ากันได้ |
FANUC AC Spindle Motors (รุ่นที่เลือก) |
| ความเหมาะสมของตัวควบคุม |
FANUC ซีรีส์ 0 / 15 / 16 / 18 / 21 / 0i |
| การใช้งาน |
ความเร็ว, ตําแหน่งและแนวทางของ spindle |
ฟังก์ชันเครื่องจักรที่เปิดให้ใช้ด้วย Encoder นี้
เครื่องปรับรหัสสปินด์รายงานตําแหน่งแกนและความเร็วหมุนให้กับเครื่องควบคุม CNC โดยทําให้สามารถทํางานด้านการแปรรูปหลายประการได้:
- การดึงกระแทกที่แข็งแรง:ทําสynchronizes การหมุน spindle กับ Z-axis การให้อาหารในเวลาจริง
- การตั้งทิศทางของสปินด์ตําแหน่ง spindle ในตําแหน่งมุมแม่นยําสําหรับการเปลี่ยนเครื่องมือและการทํางาน boring
- การควบคุมความเร็วพื้นที่คงที่ (CSS):ปรับ RPM spindle ขึ้นอยู่กับการตัดการเปลี่ยนแปลงกว้าง
- ระบบควบคุมความเร็ว:รักษาความเร็วสปินด์คงที่ภายใต้ภาระการตัดที่เปลี่ยนแปลง
อาการ ที่ บ่อย ๆ เกิด ขึ้น
ปัญหา Encoder ปกติแสดงออกว่า:
- รหัสเตือนสติของสปินด์ที่เกี่ยวข้องกับการเบี่ยงเบนความเร็วหรือการสูญเสียสัญญาณการตอบสนอง
- ความผิดพลาดการดึงกระแทกที่แข็งแกร่งที่มีความลึกของเส้นที่ไม่สม่ําเสมอหรือการแตกของกระแทก
- ความผิดพลาดการตั้งทิศทางของสปินด์ระหว่างการเปลี่ยนเครื่องมือ
- ความผิดพลาดของสปินด์ลิสต์ที่เกิดขึ้นระยะสั้น ที่เคลียร์เมื่อรีเซ็ต แต่กลับคืนภายใต้ภาระ
- ความไม่เสถียรของความเร็วกับความเร็วของสปินด์ลอยหรือเพิ่มขึ้นระหว่างการตัด
การเปลี่ยน Encoder vs การเปลี่ยนมอเตอร์
มอเตอร์สปินด์มีความแข็งแกร่งทางเครื่องจักร และมักจะทนนานกว่าช่วงเวลาการใช้งานหลายครั้งการเปลี่ยนหน่วยโคเดอร์โดยตรงนั้นมีประสิทธิภาพต่อค่าใช้จ่ายมากขึ้นและเร็วกว่าการเปลี่ยนมอเตอร์หรือส่งมอเตอร์ออกเพื่อการดูแล, ลดเวลาหยุดการผลิตและค่าใช้จ่ายที่เกี่ยวข้อง
สภาพแวดล้อมการติดตั้งทั่วไป
- ศูนย์หมุน CNC (การควบคุม CSS, การดึงแข็ง, การปรับปรุงเครื่องมือสด)
- ศูนย์แปรรูปตั้งและแนวราบ (การทํางานเปลี่ยนเครื่องมืออัตโนมัติ)
- เครื่องบด & เครื่องแปรรูปขนาดใหญ่ (การซ้ําตําแหน่งเพื่อความแม่นยํา)
- เครื่องบด (การควบคุมความเร็วล้อและวงจรการบด)
- สายการผลิตที่มี FANUC CNC (ลดเวลาหยุดทํางานของ spindle ที่ไม่ได้วางแผนให้น้อยที่สุด)
คํา ถาม ที่ ถาม บ่อย
เครื่องควบคุม CNC A20B-2002-0310 สามารถใช้กับเครื่องไหนได้?
A20B-2002-0310 สามารถใช้งานได้กับเครื่องควบคุม CNC FANUC ซีรีส 0, 15, 16, 18, 21 และ 0i พร้อมกับการผสมผสานการขับเคลื่อนหมุน AC และมอเตอร์ที่ตรงกันกับ FANUCตรวจสอบความเหมาะสมกับจํานวนรุ่นของมอเตอร์สปินด์เฉพาะ ก่อนการติดตั้ง.
สามารถเปลี่ยนเครื่องโคเดอร์ได้หรือไม่ โดยไม่ถอดมอเตอร์สปินด์ออกจากเครื่อง
ในส่วนใหญ่ของอุปกรณ์ ใช่ หน่วย Encoder เป็นปกติจะสามารถเข้าถึงที่ด้านหลังของมอเตอร์ spindle โดยไม่ต้องถอนมอเตอร์ดูคู่มือการบํารุงรักษาของผู้ผลิตเครื่องจักร สําหรับวิธีการแยกแยกเฉพาะ.
เครื่อง CNC ปกติจะแสดงสัญญาณเตือนอะไร เมื่อเครื่อง Encoder ล้มเหลว?
รหัสเตือน FANUC ที่ใช้ทั่วไปประกอบด้วยรหัสเตือน ความเร็วเบี่ยงเบนของสปินด์, ความผิดพลาดสัญญาณการตอบสนอง, และรหัสเตือนการควบคุมตําแหน่งเตือนระยะสั้นที่เคลียร์เมื่อรีเซ็ต แต่กลับมาภายใต้ภาระเป็นลักษณะของอาการแรก.
เครื่องรหัสสํารองต้องการการเปลี่ยนแปลงปริมาตรใด ๆ ในเครื่องควบคุม CNC ไหม?
โดยปกติแล้ว ไม่จําเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์ใด ๆ สําหรับการแทนที่แบบคล้ายกันตรวจสอบว่าสัญญาณการตอบสนองของสปินด์สะอาดและฟังก์ชันการตั้งทิศทางและการดึงแข็งทํางานอย่างถูกต้อง ก่อนที่จะกลับไปผลิต.
หน่วย Encoder นี้ต่างกันอย่างไรกับเครื่องขับขี่หรือมอเตอร์?
Encoder เป็นอุปกรณ์การตอบสนองที่วัดและรายงานความเร็วและตําแหน่งของแกนขณะที่มอเตอร์สปินด์แปลงพลังงานไฟฟ้าเป็นหมุนกลเครื่องรหัสปิดวงจรระหว่างพวกมัน
