| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

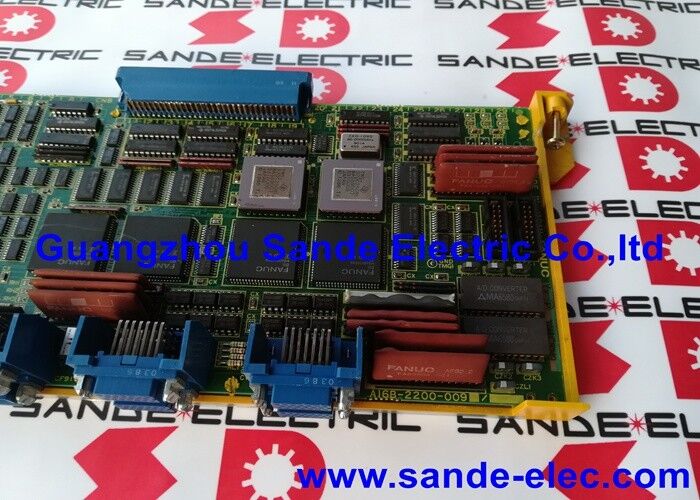

| หมายเลขรุ่น | A16B-2200-0090 |
FANUC Series 15-A (Model A) เป็น CNC ที่มีความสามารถสูงที่สุดในครอบครัวสินค้ารุ่น 15 ของ FANUC ในขณะที่ระบบ CNC อื่น ๆ ของยุคเดียวกันเป้าหมายเครื่องมือ 3 ถึง 5 แกนซีรี่ย์ 15-A ได้ถูกออกแบบจากพื้นที่ขึ้นสําหรับเครื่องจักรที่ต้องการแกนจํานวนมากกว่า, ศูนย์หมุนหลายสปินด์ และระบบการผลิตแบบยืดหยุ่นขนาดใหญ่
A16B-2200-0090 เป็นบอร์ดควบคุมแกนที่ทําให้ความสามารถหลายแกนนี้เป็นไปได้ภายในชุด 15-A แต่ละบอร์ดมีช่องทางแกน 4 ช่องการสร้างจํานวนแกนทั้งหมดในกลุ่ม 4 คนจนถึงสูงสุดของระบบ.
| ปริมาตร | มูลค่า |
|---|---|
| ช่องทางแกน | 4 (ต่อแผ่น) |
| อินเตอร์เฟซ | ประเภท A |
| ความเหมาะสมของไดรฟ์ | เครื่องขับ FANUC 6058, 6066 |
| สัญญาณออก | การสั่ง PWM servo |
| แกนระบบสูงสุด | สูงสุด 16 คน (มี 4 บอร์ด) |
| ระบบที่เข้ากันได้ | 15-A, 15-MA, 15-TA, 15-MF, 15-TF, 150M |
A16B-2200-0090 สร้างสัญญาณ PWM (Pulse Width Modulated) เป็นผลิตคําสั่งแกนของมัน แต่ละช่อง 4 แกนของบอร์ดส่งกระแส PWM ไปยัง servo drive ที่ตรงกันสัญญาณ PWM บันทึกการสั่งความเร็วหรือทอร์คสําหรับแกนที่ ∆ ระดับพลังงานของ servo drive เปลี่ยน PWM อนุพันธ์นี้ในสามเฟสของมอเตอร์กระแสที่ขับเคลื่อนมอเตอร์แกน.
บอร์ดอ่านคําสั่งตําแหน่งจากบันทึกคําสั่ง BASE ของ CNC ซีรี่ย์ 15-AA16B-2200-0090 อ่านคําสั่งเหล่านี้และผลิตผลิต PWM ที่เหมาะสมไปยังทั้งหมดสี่แกนที่เชื่อมต่อพร้อมกัน, การรักษาความสมองที่จําเป็นสําหรับการเคลื่อนไหวหลายแกนที่ประสาน
แผ่น A16B-2200-0090 หนึ่งแผ่นครอบคลุม 4 แกน สําหรับเครื่องจักรที่ต้องการมากกว่า
ในระบบหลายบอร์ด แต่ละบอร์ดทํางานอย่างอิสระบนแกนที่กําหนดไว้ ความผิดพลาดบนบอร์ดหนึ่งจะส่งผลกระทบต่อแกน 4 หน่วยเท่านั้น
15-MA ความผิดพลาดของแผ่นแกนกลางการแปรรูป:ศูนย์แปรรูปซีรีส์ 15-MA พัฒนาเครื่องเตือน servo บนแกน 1 ∙ 4 เครื่องขับเคลื่อนและมอเตอร์ทดสอบถูกต้อง แผ่นแกน A16B-2200-0090 ที่ให้บริการแกนเหล่านั้นถูกระบุว่าเป็นแหล่งความผิดพลาดการเปลี่ยนบอร์ดซ่อมแซมทุก 4 แกน.
การบํารุงรักษาเครื่องถ่าย 16 แกน:เครื่อง 16 แกนใช้บอร์ด A16B-2200-0090 จํานวน 4 แผ่น การล้มเหลวของบอร์ด 1 แผ่น จะส่งผลต่อแกน 4 แผ่นเท่านั้น การเปลี่ยนบอร์ดที่ล้มเหลวโดยไม่ทําให้บอร์ดอีก 3 แผ่นหรือแกน 12 แผ่นเสียหาย
Q1: A16B-2200-0090 (อินเตอร์เฟซประเภท A) สามารถแทนที่ได้ด้วยแผ่นแกนประเภท B หรือ FSSB ไหม?
ไม่. อินเตอร์เฟซประเภท A, ประเภท B และ FSSB ไม่สามารถแลกเปลี่ยนกันได้ แต่ละอินเตอร์เฟสใช้โปรโตคอลการสื่อสารที่แตกต่างกัน, การสอดสานที่แตกต่างกัน, และการผลิต servo drive ที่แตกต่างกันการใช้บอร์ดประเภท B หรือ FSSB ในระบบประเภท A หรือตรงกันข้าม ส่งผลให้การสื่อสารการขับเคลื่อนที่ไม่เข้ากันและไม่มีการทํางาน servoบอร์ด A16B-2200-0090 ประเภท A ต้องการสําหรับระบบซีรีส์ 15-A กับ 6058 และ 6066 ซีรีส์การขับเคลื่อน
คําถามที่ 2: A16B-2200-0090 สามารถใช้กับเครื่องควบคุมซีรีส์ 15-B ได้หรือไม่
ไม่. A16B-2200-0090 ได้รับการยืนยันสําหรับซีรีส์ 15-A (รุ่น A). ซีรีส์ 15-B นําเสนอรุ่นฮาร์ดแวร์บอร์ดแกนที่แตกต่างกันด้วยอินเตอร์เฟซเซอร์โวที่อัพเดทบอร์ดแกนซีรีส์ 15-A และ 15-B ไม่สามารถแลกเปลี่ยนกันได้ ทั้งฮาร์ดแวร์บอร์ดและการผลิต servo drive ที่เชื่อมต่อกันต่างกัน.
Q3: ที่อยู่แกนฐานใดที่ใช้เมื่อปรับตั้งแผ่น A16B-2200-0090 หลายแผ่น?
บอร์ดแต่ละแผ่นได้รับหมายเลขแกนพื้นฐานผ่านการตั้งค่าปารามิเตอร์แกนของ CNC และการมอบสล็อตทางกายภาพของแผ่น. บอร์ดแรกจัดการแกน 1?? 4, บอร์ดที่สองจัดการ 5?? 8 และอื่น ๆการมอบหมายแกนต้องตรงกับการเชื่อมต่อไฟฟ้าการขับเคลื่อน servo ของกายภาพกับบอร์ดปารามิเตอร์การจัดตั้งแกนที่ไม่ถูกต้องทําให้แกนถูกควบคุมโดยบอร์ดที่ไม่ถูกต้อง ส่งผลให้เกิดความผิดพลาดของเซอร์โวตรวจสอบปารามิเตอร์การมอบแกนจากเครื่องเดิม ปารามิเตอร์สํารองหลังจากการติดตั้งแผ่นสํารอง.
Q4: ปริมาตร CNC อะไรที่เฉพาะสําหรับบอร์ด A16B-2200-0090?
ปริมาตรที่กําหนดประเภทการขับเคลื่อน servo (6058 หรือ 6066), ความละเอียดของเครื่องรหัส, ทิศทางแกน, การเพิ่มตําแหน่ง, การเพิ่มความเร็ว, ตามขอบเขตความผิดพลาดและค่าคงที่เร่ง/ช้าใช้กับแกนที่ควบคุมโดยแต่ละแผ่นปริมาตรเหล่านี้ถูกบันทึกไว้ในความทรงจําปริมาตรหลักของ CNC ไม่ใช่ในบอร์ดแกน หลังจากเปลี่ยนบอร์ดปริมาตรปัจจุบันยังคงใช้ได้โดยไม่เปลี่ยนแปลง บอร์ดใหม่ใช้ผลประโยชน์และขั้นต่ําเดียวกันทันทีกับการเพิ่มพลังงาน.
Q5: การวินิจฉัยความผิดพลาดมีโครงสร้างอย่างไรเมื่อมีเพียงหนึ่งจากสี่แกนบน A16B-2200-0090 ที่ทําให้เกิดสัญญาณเตือน?
เครื่องเตือนแกนเดียวบนแกนหนึ่งของสี่แกนชี้ให้เห็นว่าแหล่งความผิดพลาดคือเครื่องยนต์, เครื่อง Encoder หรืออุปกรณ์พลังงานสําหรับแกนเฉพาะนั้น ไม่ใช่บอร์ด A16B-2200-0090 เองบอร์ดควบคุมทั้งหมดสี่แกนพร้อมกัน; การเสียของบอร์ดโดยทั่วไปทําให้ทั้งสี่แกนเตือนพร้อมกัน หากมีเพียงแกนเตือนหนึ่งเริ่มต้นด้วยการตรวจสอบ servo drive,และเครื่องปรับรหัสมอเตอร์สําหรับแกนนั้น ก่อนที่จะสงสัยว่าบอร์ด.
