| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-8100-0661 |

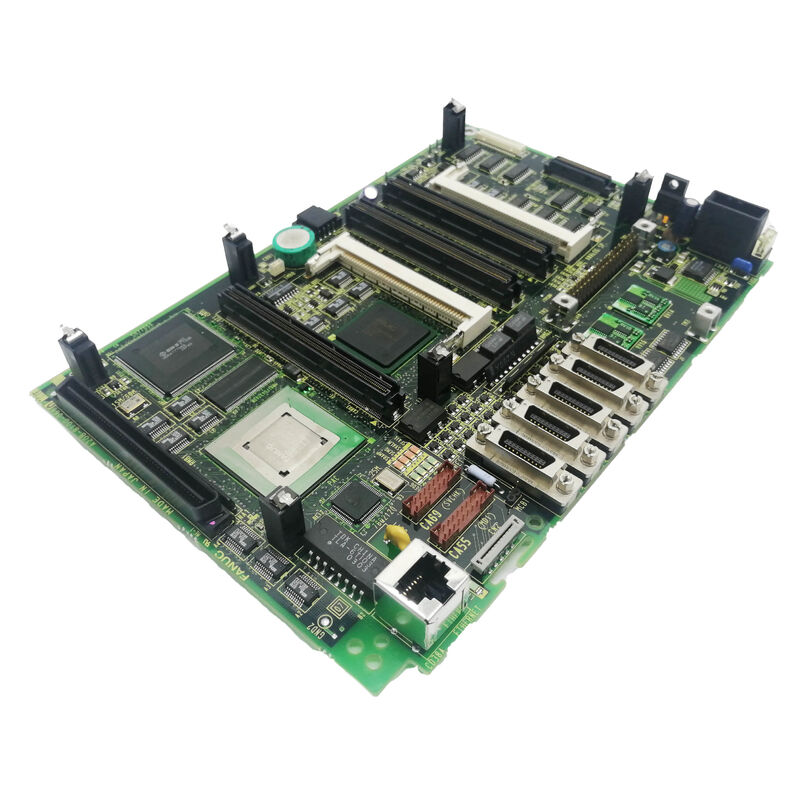

A20B-8100-0661 เป็น PCB หลัก — มาเธอร์บอร์ด — ของระบบควบคุม CNC FANUC Series 18i Model B PCB อื่นๆ ทุกตัวในยูนิต 18i-B เสียบหรือเชื่อมต่อผ่านบอร์ดนี้:
A20B-8100-0661 มีแบ็คเพลนบัส เมทริกซ์ตัวเชื่อมต่อ และพื้นผิวการติดตั้งจริงสำหรับสแต็กทั้งหมดนี้ โดยจะกำหนดสถาปัตยกรรมทางกายภาพของระบบ — ตัวเชื่อมต่อเฉพาะ การจัดเรียงสล็อต และอินเทอร์เฟซบัสที่ทำให้ 18i-B เป็น 18i-B มากกว่ารุ่น CNC ของ FANUC อื่นๆ
| พารามิเตอร์ | ค่า |
|---|---|
| ระบบซีเอ็นซี | FANUC Series 18i รุ่น B |
| เข้ากันได้ | 18i-MB, 18i-TB |
| รหัสระบบ | A02B-0283-Bxxx |
| การ์ดซีพียู | ซีรีส์ A20B-3300-03xx |
| การติดตั้ง | แบ็คเพลนสีเหลืองติดจอ LCD |
| ชุด | A20B-8100 |
A20B-8100-0661 เป็นเมนบอร์ดทั่วไปสำหรับเครื่องสองประเภทที่แตกต่างกัน:
18i-MB (แมชชีนนิ่งเซนเตอร์):เครื่อง CNC FANUC ซีรีส์ 18i ได้รับการกำหนดค่าสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งและแนวนอน การกำหนด MB จะเปิดใช้งานฟังก์ชันเฉพาะของศูนย์เครื่องจักร เช่น รอบการเจาะกระป๋อง การต๊าปแบบแข็ง การชดเชยความยาวของเครื่องมือ และการชดเชยรัศมีเครื่องมือ
18i-TB (เครื่องกลึง):ฮาร์ดแวร์ 18i-B แบบเดียวกันที่กำหนดค่าไว้สำหรับเครื่องกลึง CNC และเครื่องกลึง CNC ฟังก์ชันเฉพาะของ TB ได้แก่ ความเร็วพื้นผิวคงที่ การตัดเกลียว และรอบการกลึงเฉพาะกระป๋อง
ฮาร์ดแวร์ A20B-8100-0661 เหมือนกันทั้งสองอย่าง อิมเมจซอฟต์แวร์ระบบในโมดูล FROM จะกำหนดว่า 18i-B ทำงานเป็น CNC แบบ M หรือ T เมื่อเปลี่ยนเมนบอร์ดหลัก เนื้อหา FROM จะกำหนดประเภทเครื่องที่ระบบจะดำเนินการต่อ
ความล้มเหลวของมาเธอร์บอร์ดแมชชีนเซ็นเตอร์ 18i-MB:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ทำงานล้มเหลวโดยสิ้นเชิง — จอแสดงผลว่างเปล่า แกนทั้งหมดถูกยับยั้ง และไม่มีการตอบสนอง แหล่งจ่ายไฟยืนยันแรงดันเอาต์พุตที่ถูกต้อง การวินิจฉัยแยกเมนบอร์ด A20B-8100-0661 ออกจากกันเป็นความผิดปกติ หลังจากการเปลี่ยนบอร์ดและการกู้คืนระบบจากการสำรองข้อมูลแล้ว แมชชีนนิ่งเซ็นเตอร์จะกลับสู่การผลิตอีกครั้ง
การปรับปรุงศูนย์กลึง 18i-TB ใหม่:เครื่องกลึง 18i-TB รุ่นเก่าผ่านการยกเครื่อง CNC ใหม่ทั้งหมด A20B-8100-0661 ถูกแทนที่ด้วยการ์ด CPU และโมดูลหน่วยความจำโดยเป็นส่วนหนึ่งของการต่ออายุระดับบอร์ด โดยจะรีเซ็ตส่วนประกอบอิเล็กทรอนิกส์ที่สำคัญทั้งหมดพร้อมกัน
คำถามที่ 1: A20B-8100-0661 ต้องใช้การ์ด CPU ใด
A20B-8100-0661 รองรับการ์ดโปรเซสเซอร์ CPU ซีรีส์ A20B-3300-03xx เวอร์ชันของการ์ด CPU เฉพาะนั้นขึ้นอยู่กับการแก้ไขและการกำหนดค่าโมเดล CNC DNC Electronics ยืนยันว่าตระกูล "A20B-3300-03xx" (ซึ่งรวมถึงโปรเซสเซอร์ MMX และ Pentium ภายในช่วง 0300-0399) ว่าเข้ากันได้ ยืนยันหมายเลขชิ้นส่วนการ์ด CPU ที่แน่นอนจากการกำหนดค่าที่มีอยู่ของระบบก่อนสั่งซื้อ
คำถามที่ 2: การสำรองข้อมูลใดที่จำเป็นก่อนที่จะเปลี่ยน A20B-8100-0661
สำรองข้อมูลเนื้อหา SRAM ทั้งหมดก่อนที่จะถอดเมนบอร์ดออก: พารามิเตอร์ CNC โปรแกรมชิ้นส่วนที่เก็บไว้ทั้งหมด ข้อมูลออฟเซ็ตเครื่องมือ ข้อมูลออฟเซ็ตงาน และโปรแกรมและข้อมูล PMC แลดเดอร์ โมดูล FROM มีซอฟต์แวร์ระบบ CNC และควรติดตั้งทิ้งไว้ในระหว่างการเปลี่ยนเมนบอร์ด โมดูลเหล่านี้จะแยกจาก A20B-8100-0661 และไม่จำเป็นต้องสำรองข้อมูลพิเศษหากยังคงไม่เสียหาย ทำการสำรองข้อมูลผ่านฟังก์ชันสำรองข้อมูล SRAM ของ CNC ไปยังการ์ดหน่วยความจำหรือพีซีที่เชื่อมต่อ RS-232C
คำถามที่ 3: A20B-8100-0661 มีซอฟต์แวร์ CNC หรือมีซอฟต์แวร์เก็บไว้ที่อื่นหรือไม่
เมนบอร์ด A20B-8100-0661 ไม่ได้จัดเก็บซอฟต์แวร์ CNC ซอฟต์แวร์ระบบอยู่ในโมดูล FROM (โมดูลหน่วยความจำแฟลช) ซึ่งเป็นรายการปลั๊กอินแยกต่างหากที่พอดีกับเมนบอร์ด พารามิเตอร์และโปรแกรม CNC อยู่ในโมดูล SRAM A20B-8100-0661 เป็นแบบพาสซีฟ โดยจะมีบัสและตัวเชื่อมต่อ แต่ไม่มีข้อมูลที่เก็บไว้ในตัว การเปลี่ยนเมนบอร์ดจะไม่ลบซอฟต์แวร์ หากโมดูล FROM และ SRAM ยังคงสภาพเดิม
คำถามที่ 4: A20B-8100-0661 เข้ากันได้กับระบบ Series 16i-B หรือ 21i-B หรือไม่
ไม่ A20B-8100-0661 เป็นรุ่น 18i-B โดยเฉพาะ เมนบอร์ดซีรีส์ A20B-8100 ครอบคลุมรุ่น CNC ที่แตกต่างกัน — ฮาร์ดแวร์ที่แตกต่างกันในคลาสรูปแบบทางกายภาพเดียวกัน แต่มีการจัดตัวเชื่อมต่อบัสและการกำหนดค่าการ์ดตัวเลือกที่แตกต่างกัน 16i-B และ 21i-B ใช้หมายเลขชิ้นส่วนของเมนบอร์ดของตัวเอง อย่าเปลี่ยนเมนบอร์ดระหว่างตระกูลโมเดล CNC
คำถามที่ 5: A20B-8100-0661 สามารถซ่อมแซมแทนที่จะเปลี่ยนใหม่ได้หรือไม่
การซ่อมแซมระดับบอร์ดของ A20B-8100-0661 ให้บริการโดยองค์กรบริการ CNC ผู้เชี่ยวชาญของ FANUC สำหรับเครื่องจักรที่มีความสำคัญต่อการผลิต การเปลี่ยนบอร์ดโดยตรงมักจะเร็วกว่า สำหรับสถานการณ์ที่ไม่เร่งด่วนซึ่งไม่สามารถเปลี่ยนบอร์ดทดแทนได้ การซ่อมแซมโดยช่างเทคนิคบริการของ FANUC ที่มีคุณสมบัติเหมาะสมซึ่งสามารถทดสอบส่วนประกอบและจัดเรียงบอร์ดใหม่ได้เป็นทางเลือกหนึ่งที่สามารถทำได้ บอร์ดที่ได้รับการซ่อมแซมใดๆ ควรได้รับการทดสอบอย่างสมบูรณ์บนแท่นทดสอบ 18i-B ก่อนทำการติดตั้งในเครื่องจักรที่ใช้งานจริง
