| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2001-0931 |
FANUC Alpha ซีรีส์ SVM2 เป็นเซอร์โวแอมพลิฟายเออร์สองแกน — หนึ่งโมดูลขับเคลื่อนเซอร์โวมอเตอร์สองตัวพร้อมกัน ภายในโมดูล PCB สองตัวทำงานร่วมกัน:
แผงสายไฟ(A16B-2202-xxxx / A16B-2203-xxxx): เลเยอร์การเชื่อมต่อแบบพาสซีฟ โดยประกอบไปด้วยอินพุตบัส DC, ขั้วต่อกำลังเอาท์พุตของมอเตอร์, ขั้วต่อป้อนกลับตัวเข้ารหัส และการเชื่อมต่อสายเคเบิลอินเทอร์เฟซ Type-A

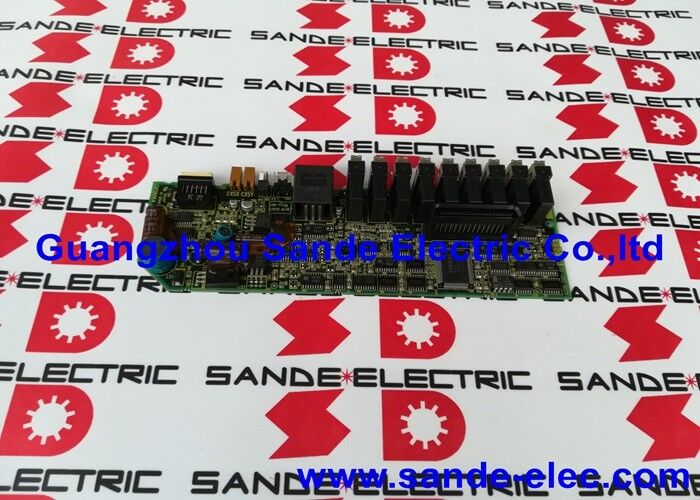

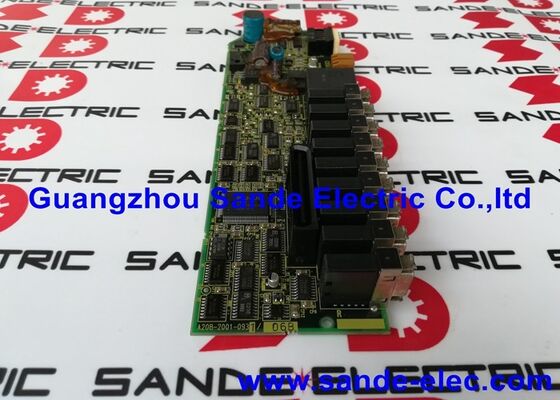

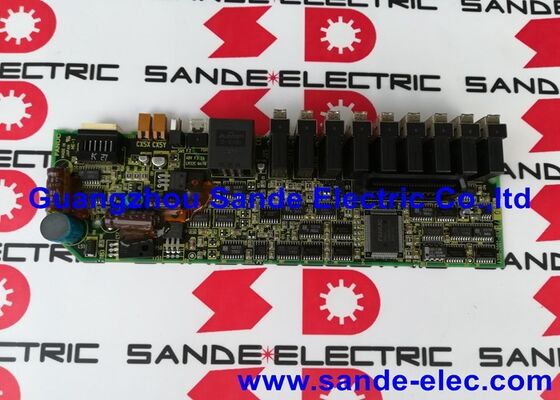

แผงควบคุม — A20B-2001-0931: เลเยอร์การประมวลผลที่ใช้งานอยู่ การ์ดระดับบนสุดนี้รับคำสั่งแกนจาก CNC ผ่านอินเทอร์เฟซ Type-A รันลูปควบคุมปัจจุบันสำหรับทั้งสองแกน ประมวลผลการตอบสนองของตัวเข้ารหัส ดำเนินการป้องกันและลอจิกการวินิจฉัย และสร้างสัญญาณขับเคลื่อนเกตสำหรับสวิตช์ไฟ IGBT
เมื่อไดรฟ์ทำงานผิดปกติ — สัญญาณเตือนอย่างต่อเนื่อง การสื่อสารของแกนล้มเหลว การควบคุมกระแสไฟฟ้าไม่ถูกต้อง — A20B-2001-0931 คือเป้าหมายการเปลี่ยนระดับบอร์ดสำหรับส่วนควบคุม
| พารามิเตอร์ | ค่า |
|---|---|
| โมดูล | SVM2 (เครื่องขยายสัญญาณเซอร์โว 2 แกน) |
| บทบาทของคณะกรรมการ | แผงควบคุม / การ์ดด้านบน |
| อินเทอร์เฟซ | Type-A (เซอร์โวบัส CNC) |
| โมดูลที่เข้ากันได้ | SVM2-12/12, 20/20, 40/40 |
| หมายเลขคำสั่งซื้อ | A06B-6079-H201, H203, H206 ซีรีส์ |
| ตระกูล | FANUC อัลฟ่าซีรีส์ |
Type-A คือเซอร์โวบัสอะนาล็อก-ดิจิตอลที่ FANUC ใช้ในการสร้างไดรฟ์ Alpha ซีรีส์ สายเคเบิลเฉพาะทำงานจากบอร์ดอินเทอร์เฟซเซอร์โวของ CNC ไปยังอินพุต Type-A ของ SVM2 บน A20B-2001-0931 ด้วยสายเคเบิลนี้ CNC จะส่งคำสั่งตำแหน่งและความเร็วแต่ละรอบการอัพเดตเซอร์โว และไดรฟ์จะส่งคืนข้อมูลป้อนกลับตำแหน่งและข้อมูลสถานะ
นี่คือรุ่นที่เก่ากว่าอินเทอร์เฟซ FSSB ไฟเบอร์ออปติกที่ใช้ในระบบ FANUC รุ่นหลัง เครื่องจักรที่มีไดรฟ์ Type-A ใช้การเดินสายไฟเฉพาะจาก CNC ไปยังโมดูลเซอร์โวแต่ละตัว ทำให้อินเทอร์เฟซของวงจร Type-A ของ A20B-2001-0931 มีความน่าเชื่อถือมีความสำคัญอย่างยิ่งต่อการสื่อสารแกนของเครื่อง
การซ่อมแซมเซอร์โวไดรฟ์สองแกน:โมดูลเซอร์โวแบบสองแกนพัฒนาสัญญาณเตือนการควบคุมที่จะล้างชั่วคราวเมื่อรีเซ็ต แต่จะส่งคืนทันทีเมื่อเปิดใช้งานไดรฟ์ การทดสอบแผงสายไฟและส่วนจ่ายไฟอย่างถูกต้อง การเปลี่ยนบอร์ดควบคุม A20B-2001-0931 จะช่วยแก้ไขสัญญาณเตือนที่คงอยู่และคืนค่าฟังก์ชันทั้งสองแกน
การวางแผนอะไหล่:ทีมบำรุงรักษาสนับสนุนร้านขายเครื่องจักรที่มีไดรฟ์ FANUC Alpha ซีรีส์ SVM2 หลายตัวตามพิกัดกระแสที่ต่างกัน การมี A20B-2001-0931 หนึ่งรายการครอบคลุมความต้องการในการเปลี่ยนบอร์ดควบคุมสำหรับยูนิต SVM2-12/12, SVM2-20/20 และ SVM2-40/40 ทั้งหมด
คำถามที่ 1: A20B-2001-0931 เป็นบอร์ดควบคุมเดียวกันโดยไม่คำนึงถึงพิกัดปัจจุบันของ SVM2 หรือไม่
ใช่. ฟังก์ชั่นของบอร์ดควบคุมและการออกแบบวงจรจะเหมือนกันในรุ่น SVM2 ตั้งแต่ 12/12 ถึง 40/40 ขึ้นไป ความแตกต่างของพิกัดกระแสได้รับการจัดการโดยสเตจกำลังและแผงสายไฟ A20B-2001-0931 เพียงตัวเดียวจะแทนที่บอร์ดควบคุมในการกำหนดค่า SVM2 เหล่านี้
คำถามที่ 2: สามารถติดตั้ง A20B-2001-0931 ในโมดูล SVM3 (สามแกน) ได้หรือไม่
ไม่ โมดูล SVM2 และ SVM3 ใช้บอร์ดควบคุมที่แตกต่างกันซึ่งตรงกับจำนวนแกนและสถาปัตยกรรมโมดูลเฉพาะ บอร์ดควบคุมสามแกน SVM3 มีหมายเลขชิ้นส่วนต่างกัน A20B-2001-0931 มีไว้เฉพาะสำหรับโมดูล SVM2 สองแกนเท่านั้น
คำถามที่ 3: บอร์ดควบคุมถูกเปลี่ยนอย่างไรโดยไม่รบกวนส่วนพลังงาน
การ์ดด้านบน A20B-2001-0931 อยู่เหนือแผงสายไฟ เชื่อมต่อผ่านขั้วต่อระหว่างบอร์ดกับบอร์ดและสายเคเบิล Type-A การเปลี่ยนบอร์ดควบคุมจำเป็นต้องถอดเฉพาะสายอินเทอร์เฟซ Type-A และการเชื่อมต่อระหว่างบอร์ดกับบอร์ดเท่านั้น โดยไม่รบกวนการเดินสายมอเตอร์กระแสไฟสูงหรือการเชื่อมต่อบัส DC แผงสายไฟและส่วนประกอบด้านพลังงานยังคงอยู่ในตำแหน่งเดิมระหว่างการเปลี่ยนบอร์ดควบคุม
คำถามที่ 4: โดยทั่วไปแล้วรหัสสัญญาณเตือนใดบ่งบอกถึงความล้มเหลวของ A20B-2001-0931
สัญญาณเตือนที่เกี่ยวข้องกับการสื่อสารของเซอร์โวบัส (ข้อผิดพลาดในการเชื่อมต่อ Type-A) ความผิดปกติของการควบคุมกระแสเฉพาะแกนที่ปรากฏบนทั้งสองแกนพร้อมกัน (เนื่องจากบอร์ดควบคุมตัวเดียวจัดการทั้งสองแกน) และสัญญาณเตือนของไดรฟ์ที่คงอยู่โดยไม่คำนึงถึงสภาพของมอเตอร์หรือสายเคเบิลตัวเข้ารหัส ล้วนชี้ไปที่บอร์ดควบคุม สัญญาณเตือนแบบแกนเดี่ยวภายใต้โหลดปกติโดยทั่วไปจะแนะนำมอเตอร์ ตัวเข้ารหัส หรืออุปกรณ์กำลังสำหรับแกนเฉพาะนั้น แทนที่จะเป็นแผงควบคุมทั่วไป
คำถามที่ 5: จำเป็นต้องโหลดพารามิเตอร์เซอร์โวใหม่หรือไม่หลังจากติดตั้ง A20B-2001-0931 ทดแทนแล้ว
พารามิเตอร์ของเซอร์โวจะอยู่ในหน่วยความจำพารามิเตอร์ของ CNC ไม่ใช่ในบอร์ดควบคุมเซอร์โวไดรฟ์ การเปลี่ยน A20B-2001-0931 จะไม่ส่งผลต่อพารามิเตอร์ CNC ที่เก็บไว้ หลังจากติดตั้งการเปลี่ยนและคืนค่าการสื่อสาร Type-A แล้ว CNC จะใช้พารามิเตอร์เซอร์โวที่มีอยู่โดยอัตโนมัติ ตรวจสอบความพร้อมของแกนและทดสอบการเคลื่อนที่ด้วยความเร็วต่ำก่อนนำเครื่องจักรกลับสู่การผลิต
