| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-3200-0495 |
FANUC Series 0i Mate เป็นสาขาที่มีขนาดกะทัดรัดและเน้นความประหยัดของตระกูล CNC 0i ในกรณีที่ 0i มาตรฐานมุ่งเป้าไปที่เครื่องมือกลอเนกประสงค์ 0i Mate ได้รับการออกแบบมาเพื่อการใช้งานเครื่องจักรที่เรียบง่ายกว่า — เครื่องกลึง 2 แกนและ 3 แกน เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดเล็ก และเครื่องเจาะเพื่อการผลิตที่ต้องใช้ CNC ที่คุ้มต้นทุนโดยไม่ทำให้ความน่าเชื่อถือลดลง
การกำหนด "Mate" มีความสำคัญ: หมายถึงจำนวน I/O ที่ลดลงและความจุของแกนที่ต่ำกว่าเมื่อเทียบกับแพลตฟอร์ม 0i เต็มรูปแบบ ทำให้เหมาะสมกับประเภทเครื่องจักรที่ไม่ซับซ้อนซึ่งไม่จำเป็นต้องใช้ความสามารถของ 0i เต็มรูปแบบ อย่างไรก็ตาม ฮาร์ดแวร์ใช้คุณภาพการสร้างและสถาปัตยกรรมของ FANUC แบบเดียวกับตระกูล 0i ที่กว้างขึ้น

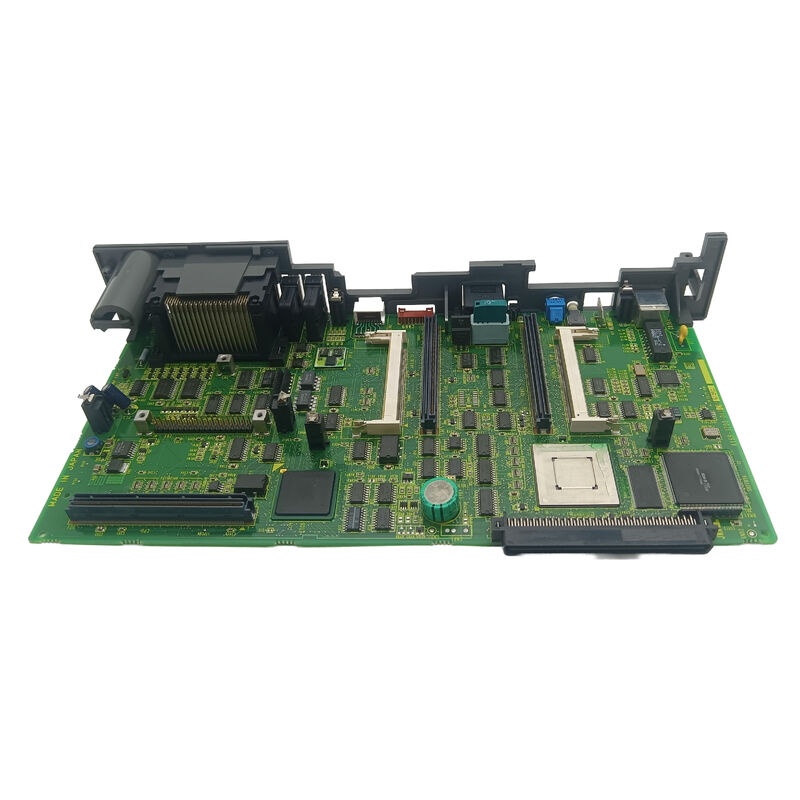

A16B-3200-0495 เป็นบอร์ด CPU หลักสำหรับ Model B รุ่นของแพลตฟอร์ม 0i Mate นี้ ซึ่งเป็น PCB หลักที่บอร์ดและโมดูลอื่นๆ ทั้งหมดในชุดควบคุม 0i Mate-B เชื่อมต่ออยู่
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-3200-0495 |
| ระบบซีเอ็นซี | FANUC 0i Mate รุ่น B |
| พิมพ์ | PCB ซีพียูหลัก |
| บทบาท | มาสเตอร์บอร์ด / โปรเซสเซอร์กลาง |
| ชุด | A16B-3200 |
A16B-3200-0495 เป็นบอร์ดที่ส่วนประกอบอื่นๆ ทั้งหมดในชุดควบคุม 0i Mate-B ส่งสัญญาณและกำลังผ่าน โมดูลตัวเลือก โมดูลหน่วยความจำ บอร์ดอินเทอร์เฟซ I/O และการ์ดอินเทอร์เฟซเซอร์โว ล้วนเชื่อมต่อกับขั้วต่อบัสและแบ็คเพลนของเมนบอร์ด เมื่อเมนบอร์ดเสีย:
ทั้งหมดนี้เกิดจากบอร์ดเดียว การเปลี่ยน A16B-3200-0495 ด้วยการเปลี่ยนที่กำหนดค่าอย่างถูกต้อง — ด้วยการติดตั้งโมดูลหน่วยความจำ SMD ที่เกี่ยวข้องใหม่ — จะคืนค่าฟังก์ชันระบบทั้งหมดพร้อมกัน
เครื่องกลึงซีเอ็นซี 0i Mate-B ขัดข้อง:เครื่องกลึง CNC แบบ 2 แกนที่มีตัวควบคุม 0i Mate-B ไม่สามารถสตาร์ทได้ จอแสดงผลไม่ตอบสนองหลังจากเปิดเครื่อง หลังจากยืนยันว่าแหล่งจ่ายไฟทำงานอย่างถูกต้อง A16B-3200-0495 จะถูกระบุว่าเป็นเมนบอร์ดหลักที่ล้มเหลว การติดตั้งพารามิเตอร์ทดแทนและการกู้คืนจากการสำรองข้อมูลจะทำให้เครื่องกลึงกลับสู่การผลิต
การปรับปรุงชุดควบคุม CNC ใหม่:ตัวแทนจำหน่ายเครื่องมือกลที่ปรับปรุงระบบ 0i Mate-B รุ่นเก่าใหม่แทนที่เมนบอร์ด A16B-3200-0495 โดยเป็นส่วนหนึ่งของการยกเครื่องหน่วยควบคุมทั้งหมด เพื่อให้แน่ใจว่าเครื่องจักรที่ได้รับการตกแต่งใหม่จะเริ่มต้นด้วยพื้นฐานฮาร์ดแวร์ใหม่
คำถามที่ 1: อะไรคือความแตกต่างระหว่าง 0i Mate-B และ CNC 0i-B มาตรฐาน?
0i Mate-B เป็นเวอร์ชันที่มีการกำหนดค่าลดลงของแพลตฟอร์ม 0i-B ซึ่งออกแบบมาสำหรับเครื่องมือกลที่เรียบง่ายกว่าโดยมีแกนน้อยลง (โดยทั่วไปคือ 2-3) และข้อกำหนด I/O ต่ำกว่า 0i-B มาตรฐานรองรับแกนมากขึ้น I/O มากขึ้น และบอร์ดตัวเลือกมากขึ้น ทั้งสองใช้สถาปัตยกรรมฮาร์ดแวร์ที่คล้ายกัน แต่เมนบอร์ดหลักมีหมายเลขชิ้นส่วนต่างกัน โดย 0i Mate-B ใช้ A16B-3200-0495 ในขณะที่ 0i-B ใช้ A16B-3200-0490/0491 series พวกเขาไม่สามารถใช้แทนกันได้
คำถามที่ 2: โมดูล SMD ใดที่ต้องถ่ายโอนจากบอร์ดเดิมไปเป็นการเปลี่ยน A16B-3200-0495
โมดูล FROM (ซอฟต์แวร์ระบบ CNC), โมดูล SRAM (พารามิเตอร์และโปรแกรม) และโมดูล DRAM ใดๆ ที่ติดตั้งบนเมนบอร์ดหลักเดิมจะต้องได้รับการระบุ ถอดออกอย่างระมัดระวัง และติดตั้งใหม่ในตำแหน่งสล็อตเดิมบนบอร์ดทดแทน โมดูลเหล่านี้มีข้อมูลเฉพาะของเครื่อง หากไม่มีสิ่งเหล่านี้ CNC จะแจ้งเตือนเมื่อเริ่มต้นด้วยซอฟต์แวร์ระบบหรือข้อผิดพลาดที่ขาดหายไปของพารามิเตอร์
คำถามที่ 3: A16B-3200-0495 จำเป็นต้องตั้งโปรแกรมหลังการติดตั้งหรือไม่
ตัวบอร์ดไม่จำเป็นต้องเขียนโปรแกรมเฟิร์มแวร์ โดยทำงานโดยใช้ซอฟต์แวร์ระบบ CNC ที่อยู่ในโมดูล FROM อย่างไรก็ตาม หากโมดูล FROM หรือ SRAM จากบอร์ดเดิมล้มเหลวเช่นกัน จะต้องติดตั้งซอฟต์แวร์ระบบ CNC ใหม่และป้อนพารามิเตอร์ CNC ทั้งหมดอีกครั้ง นี่คือเหตุผลว่าทำไมการสำรองพารามิเตอร์ให้เสร็จสิ้นก่อนการเปลี่ยนเมนบอร์ดจึงเป็นสิ่งสำคัญ
คำถามที่ 4: A16B-3200-0495 สามารถซ่อมแซมในระดับบอร์ดได้หรือไม่
การซ่อมแซมระดับบอร์ดของบอร์ด CPU หลัก FANUC ให้บริการโดยศูนย์ซ่อมอุปกรณ์อิเล็กทรอนิกส์ CNC ที่เชี่ยวชาญ สำหรับเครื่องจักรที่มีความสำคัญต่อการผลิต การเปลี่ยนโดยตรงมักจะเร็วกว่าการซ่อมแซม สำหรับสถานการณ์ที่ไม่เร่งด่วน การซ่อมแซมที่มีคุณสมบัติเหมาะสมเป็นทางเลือกที่คุ้มต้นทุน เมื่อความล้มเหลวเกิดจากส่วนประกอบที่แยกจากกัน แทนที่จะเป็นความเสียหายในวงกว้าง
คำถามที่ 5: ต้องใช้เอกสารอะไรบ้างในการเปลี่ยน A16B-3200-0495
จำเป็น: คู่มือการเชื่อมต่อ FANUC ซีรีส์ 0i Mate-B (ส่วนฮาร์ดแวร์) สำหรับไดอะแกรมตำแหน่งของบอร์ดและการกำหนดสล็อตโมดูล SMD คู่มือการบำรุงรักษา CNC สำหรับขั้นตอนด้านความปลอดภัยและขั้นตอนการสำรอง/กู้คืนพารามิเตอร์ และไฟล์พารามิเตอร์ที่พิมพ์ออกมาหรือไฟล์สำรองของเครื่อง หากไม่มีการสำรองข้อมูลพารามิเตอร์ การคืนค่าหลังจากเปลี่ยนแผงวงจรหลักจำเป็นต้องติดต่อกับผู้สร้างเครื่องมือกล
