| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2202-0421 |
ในระบบเซอร์โวซีรีย์ FANUC Alpha กล่องขับเคลื่อนมีโมดูลสามประเภทบนบัส DC ที่ร่วมกัน:
PSM เป็นพื้นฐานไฟฟ้าของระบบขับเคลื่อนทั้งหมด ไม่มีเครื่องยนต์เซอร์โวหมุน ไม่มีการทํางานของสปินด์และไม่มีรถบัส DC มีอยู่จนกว่า PSM จะทํางานอย่างถูกต้อง

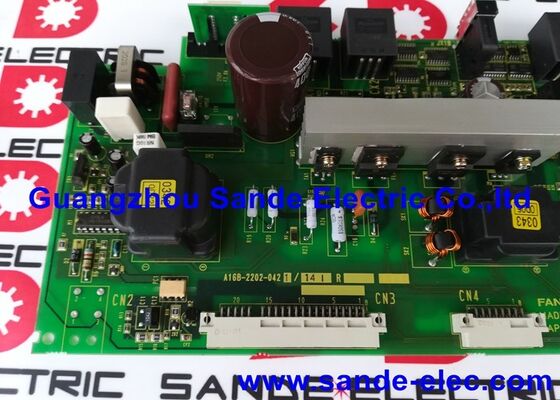

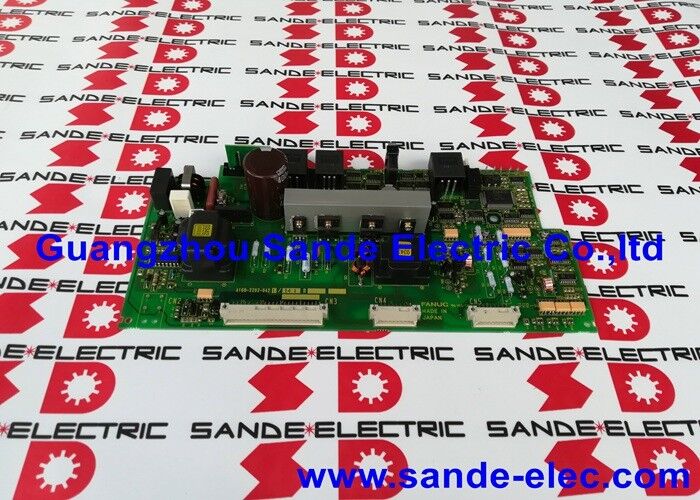

A16B-2202-0421 เป็น PCB การควบคุมภายใน PSM มันบริหารการแก้ไขและปรับปัจจัยพลังงานวงจร ติดตามความกระชับของบัส DCทําการตัดไฟฟ้าตามลําดับที่สั่งหรือเตือน, และจัดการกับฟังก์ชันการฟื้นฟู (Regeneration function) กลับพลังงานเบรคของมอเตอร์จากบัส DC กลับไปยังสายไฟฟ้า AC
| ปริมาตร | มูลค่า |
|---|---|
| หน่วยงาน | 200-230VAC, 3 ขั้นตอน, 50/60Hz |
| การออกของบัส DC | 283 ราคา 325VDC |
| PSM ที่เข้ากันได้ | PSM-15 ถึง PSM-55 |
| ประเภทกําลัง | การฟื้นฟู |
| ครอบครัว | FANUC ซีรี่ย์ Alpha |
PSM สร้างรหัสเตือนที่ CNC แสดงเมื่อเกิดความผิดพลาด A16B-2202-0421 ติดตามและรายงานสถานการณ์เหล่านี้:
การวินิจฉัยสัญญาณเตือน PSM:ระบบขับเคลื่อน FANUC Alpha สร้างสัญญาณเตือน AL-04 ต่อเนื่อง (ความแรงดันตก) หลังจากเปิดไฟและการทดสอบระยะพลังงานหลัก (แผ่นสายไฟและอุปกรณ์พลังงาน) อย่างไม่เสียหาย. บอร์ดควบคุม A16B-2202-0421 ได้รับการระบุว่าเป็นแหล่งความผิดพลาด การเปลี่ยนคืนการกําหนดความกระชับของบัส DC ของ PSM
การซ่อมบํารุงระบบขับเคลื่อน:ระหว่างการซ่อมแซมของเครื่องขับขี่ AlfaA16B-2202-0421 ถูกเปลี่ยนเป็นส่วนหนึ่งของการต่ออายุ PCB อย่างระวัง เพื่อป้องกันความผิดปกติของบอร์ดควบคุม PSM ที่เกี่ยวข้องกับอายุบนระบบการผลิตวงจรทํางานสูง.
Q1: ถ้า PSM แสดงสัญญาณเตือน AL-07 ( DC bus overvoltage) นี่จะแสดงให้เห็นถึงความผิดพลาดของบอร์ดควบคุมเสมอหรือไม่?
AL-07 อาจมีสาเหตุหลายประการ ได้แก่ ความผิดปกติของพานควบคุม การผิดปกติของวงจรการฟื้นฟูหรือเหตุการณ์ความช้าลงอย่างฉับพลันด้วยความอ่อนแอสูง ที่เกินความสามารถในการฟื้นฟูได้ชั่วคราว. ตรวจสอบว่า รามป์ความช้าลงในปารามิเตอร์ CNC ไม่ถูกตั้งอย่างรุนแรงเกินไป ก่อนที่จะเปลี่ยน A16B-2202-0421 หากสัญญาณเตือนเกิดขึ้นในอัตราการช้าลงปกติบอร์ดควบคุมหรือระดับพลังงาน เป็นแหล่งผิดพลาดที่น่าจะเป็น.
Q2: A16B-2202-0421 สามารถใช้กับรุ่น PSM ที่มีบวก BM (เช่น A06B-6087-H115#BM) ได้หรือไม่?
คําย้อน #BM แสดงให้เห็นว่ามีรุ่นที่มีเครื่องหมาย CE ของโมดูล PSM. PCB การควบคุมที่ตรงกับรุ่นที่มีเครื่องหมาย CE เหล่านี้คือ A16B-2202-0424 ไม่ใช่ A16B-2202-0421.รุ่นบอร์ดสองตัวนี้มีความเฉพาะสําหรับรุ่นโมดูลที่เกี่ยวข้องของพวกเขา และไม่สามารถแลกเปลี่ยนกันได้ยืนยันว่า PSM ที่ติดตั้งเป็น PSM มาตรฐานหรือ BM ก่อนสั่งการการควบคุมที่เปลี่ยน
Q3: บอร์ดสายไฟคืออะไร และมันต้องเปลี่ยนในเวลาเดียวกันกับ A16B-2202-0421?
PSM ประกอบด้วย PCBหลักสองแผ่น: บอร์ดควบคุม (A16B-2202-0421) และบอร์ดสายไฟ (แบบ A20B-1006-xxxx ที่เฉพาะสําหรับระดับพลังงานของ PSM)บอร์ดสายไฟจัดการเชื่อมต่อพลังงานกระแสสูง; บอร์ดควบคุมบริหารล็อกก์การกํากับและการป้องกันเครื่องเชื่อมที่เสียหาย only เพียงแผ่นควบคุม A16B-2202-0421 เท่านั้นที่ต้องเปลี่ยนในกรณีที่แผ่นควบคุมผิดปกติ.
Q4: มันปลอดภัยหรือไม่ที่จะทดสอบ A16B-2202-0421 โดยการให้พลังงานกับ PSM โดยไม่มี SVM หรือ SPM โมดูลเชื่อมต่อ?
PSM สามารถก่อตั้งบัส DC โดยไม่ต้องเชื่อมโหลดภาระ. นี่คือการทดสอบการแยกตัวที่ຖືກຕ້ອງเพื่อตรวจสอบฟังก์ชัน PSM ก่อนเชื่อมโหลดขับเคลื่อนใหม่.คอนเดนเซเตอร์บัส DC จะชาร์จถึง 283 ราคา 325VDC.ปฏิบัติตามมาตรการป้องกันความดันสูงทั้งหมด: ไม่เคยสัมผัสปลายบัส DC หรือส่วนประกอบภายในกับหน่วยที่ทํางานรอให้วงจรการปล่อย capacitor (โดยทั่วไป 5?? 10 นาที) ก่อนเข้าถึงภายใน PSM.
Q5: A16B-2202-0421 ติดต่อกับ CNC ในช่วงการปิดที่ควบคุมได้อย่างไร?
CNC ส่งคําสั่งปิดไฟฟ้าไปยัง PSM ผ่านสัญญาณเปิด servo ก่อนตัดพลังงาน AC ในการปิดที่ควบคุมA16B-2202-0421 ตอบด้วยการสั่งระดับพลังงานที่จะหยุดการฟื้นฟู, ให้บัส DC พาไปสู่ระดับปลอดภัยผ่านเส้นทางอุปสรรคที่ควบคุม แล้วปิดการเรียงลําดับนี้ป้องกันความตึงเครียดบัส DC ทันทีล้มเหลวที่อาจทําลายปริมาตรการขับเคลื่อนหรือทําให้ปัญหาทางกลจากการสูญเสียพลังงานแกนทันที.
