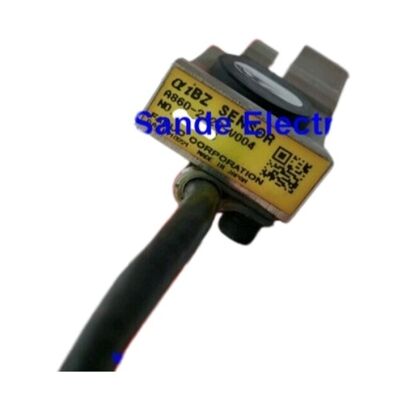

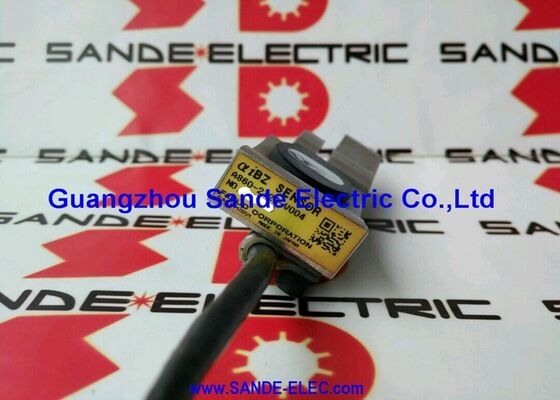

เซ็นเซอร์ FANUC ใหม่ A860-2120-V003 NIB รับประกันหนึ่งปี A8602120-003 A860-2120-V003

Fanuc A860-2120-V003 ∙ AiBZ Spindle Encoder Sensor with Mounting Ring ∙ การตอบสนองจากเครื่องยนต์สปินด์ AC ที่ติดตั้งสําหรับระบบ Fanuc CNC

เลขส่วน:A860-2120-V003

ซีรี่ย์:A860-2120

ผู้ผลิต:บริษัท ฟานุค

คําอธิบาย:AiBZ SENSOR W/วงแหวนการติดตั้ง

การใช้งาน:Fanuc มอเตอร์สปินด์แอลเอซีที่ติดตั้ง

ประกอบด้วย:หน่วยเซ็นเซอร์ + แหวนการติดตั้งที่บูรณาการ

สภาพ:ใหม่ / ปรับปรุงใหม่

ภาพรวม

รายการFanuc A860-2120-V003เป็นเซ็นเซอร์ AiBZ Encoder สําหรับเครื่องยนต์หมุน AC ของ Fanuc ที่ติดตั้งในชุด หน่วยตรวจจับที่ให้เครื่องขับหมุนข้อมูลตําแหน่งและความเร็วของหมุนในเวลาจริง

รุ่นนี้ส่งพร้อมกับแหวนติดตั้งซึ่งเป็นอินเตอร์เฟซกลแม่นยําที่ปรับตัวเซ็นเซอร์ให้อยู่ในตําแหน่งรัเดียลที่ถูกต้อง เทียบกับวงล้อเสียงของมอเตอร์ หรือเส้นทางเป้าหมายแม่เหล็ก, กําหนดช่องว่างอากาศและการสอดคล้องที่การอ่านโคเดอร์ที่แม่นยําขึ้นกับ

ในเครื่องยนต์หมุน Fanuc ที่ติดตั้งในเครื่องยนต์, rotor มอเตอร์ถูกติดตั้งโดยตรงบนแกนหมุนของเครื่องยนต์ ไม่มีการเชื่อมต่อระหว่าง, ไม่มีเข็มขัด, ไม่มีแกนมอเตอร์แยก

สปินด์ทํางานตามแบบของโรเตอร์ของมอเตอร์และเซ็นเซอร์ AiBZ ให้การตอบสนองตําแหน่งที่ทําให้การจัดทํานี้ทํางานเป็นแกน servo ปิดวงจร แทนที่จะเป็นการขับเคลื่อนความเร็วแปรง่ายการควบคุมทิศทาง การกําหนดรูปร่างแกน C, วงจรการแตะ และการตัด thread ทั้งหมดนี้ต้องการวงจรการตอบสนองนี้ให้ทํางานอย่างถูกต้องเซ็นเซอร์ AiBZ ที่ล้มเหลวหรือเสื่อมสภาพ ทําให้ฟังก์ชันของสปินด์ล์หมดไปพร้อมกัน.

สิ่งที่แยก A860-2120-V003 ออกจากตัวแปร V004 (ที่ยกเว้นวงแหวนการติดตั้ง) คือความสมบูรณ์แบบของฮาร์ดแวร์การมีแหวนติดตั้งกําจัดตัวแปรที่มาจากแหล่งและการติดตั้ง: แหวนที่นํามาพร้อมกับเซ็นเซอร์ถูกสอดคล้องกับความอนุญาตทางกลของร่างเซ็นเซอร์ เพื่อให้แน่ใจว่าหน่วยที่ประกอบไว้ตรงกับรายละเอียดของช่องว่างอากาศ โดยไม่ต้องสั่นหรืออุปกรณ์ระยะระยะ

ข้อจํากัดหลัก

เทคโนโลยี AiBZ Encoder ใน Fanuc Spindle Motors

การตั้งชื่อ AiBZ คือการตั้งชื่อของ Fanuc สําหรับเซ็นเซอร์โคเดอร์เพิ่มเติมความสามารถที่สมบูรณ์แบบที่ใช้ในมอเตอร์ spindle ในรุ่น αi ส่วน "Ai" ระบุรุ่นมอเตอร์"BZ" ระบุประเภทอินเตอร์เฟซโคเดอร์ B อ้างอิงช่องทางผลิตผลักดันเพิ่ม (A), B phase quadrature) และ Z คือแรงกระแทกศูนย์ครั้งต่อรอบที่กําหนดตําแหน่งมาตรฐานสมบูรณ์

ในแต่ละการเปิดไฟ, การควบคุมสปินเดลเริ่มต้น Encoder โดยการค้นหา Z จักรวาล rotating สปินเดลผ่านการเคลื่อนไหวทิศทางเพื่อหาอ้างอิง. เมื่อ Z จักรวาลถูกพบ,การขับเคลื่อนรู้ตําแหน่งหมุนที่สมบูรณ์แบบภายใน 1 รอบ, และการนับเพิ่ม A/B ยังคงติดตามจากจุดนั้นไปติดตามการเริ่มต้นนี้คือฟังก์ชัน "ทิศทาง spindle" ที่ต้องสําเร็จก่อนที่เครื่องจะพร้อมสําหรับการทํางาน.

เซ็นเซอร์ตรวจจับรูปแบบทางกายภาพ รางเป้าหมายทางแม่เหล็กหรือทางแสง รางเป้าหมายทางแม่เหล็ก หรือวงล้อเสียงที่ติดอยู่บนมัน

ช่องว่างของอากาศระหว่างหน้าเซนเซอร์และเส้นทางเป้าหมาย กําหนดขนาดของสัญญาณและวัฏจักรการทํางานการสัมผัสทางกลกับเป้าหมายหมุนเป็นไปได้; ถ้าช่องว่างใหญ่เกินไป อัมพลิทูด์ของสัญญาณจะลดต่ํากว่าขั้นต่ําของตัวรับและการขับเคลื่อนจะสูญเสียตําแหน่งแหวนการติดตั้งใน A860-2120-V003 กําหนดช่องว่างนี้อย่างแม่นยําเป็นส่วนหนึ่งของการติดตั้ง.

บทบาทใน CNC Spindle Control

การขับขี่หมุนใช้ Feedback AiBZ Encoder ในหลายวิธีที่แตกต่างกันขึ้นอยู่กับโหมดการทํางานที่สั่งโดยโปรแกรม CNCในโหมดการควบคุมความเร็ว ธรรมเนียมสําหรับการตัดตรงผ่าน encoder ให้ความเร็วการตอบสนองให้กับตัวควบคุมความเร็วของ drive, ที่รักษา RPM โปรแกรมต่อกับภาระการตัดที่เปลี่ยนแปลง

ในโหมดทิศทาง spindle เครื่องขับเคลื่อนเปลี่ยนเป็นโหมดควบคุมตําแหน่งและใช้จังหวะ Z และตําแหน่งเพิ่มเติมเพื่อนํา spindle ไปยังตําแหน่งหยุดมุมที่วางโปรแกรมสําหรับการเปลี่ยนเครื่องมือ

ใน C-axis หรือโหมดการแตะ CNC ใช้ตําแหน่ง spindle เป็นแกน servo ในการคํานวณการแทรกซ้อนของมัน ซึ่งต้องการให้วงจรผลกลับตําแหน่งเต็มที่ทํางาน

อุปกรณ์เตือนใด ๆ ที่เกี่ยวข้องกับเครื่องรหัสบนเครื่อง CNC ระดับ AL-300 บนเครื่องควบคุม Fanuc 0i/30i ที่ชี้ไปยังวงจรรหัส spindle โดยทั่วไปชี้ให้เห็นถึงเซ็นเซอร์, สายเคเบิลหรือเครื่องปรับเสียงของเครื่องปรับเสียงรับวงจร.

A860-2120-V003 เป็นชิ้นส่วนสํารองที่ถูกต้องสําหรับความผิดพลาดเฉพาะเซ็นเซอร์ในซีรีย์เซ็นเซอร์ A860-2120 โดยแหวนติดตั้งเดิมยังใช้ได้ในเครื่อง

การติดตั้งและความเข้ากันได้

The A860-2120-V003 is used in Fanuc's built-in spindle motor product line — spindle motors designed for direct installation into machine tool spindle cartridges rather than external belt or coupling connections.

การกําหนดรุ่นของมอเตอร์และเอกสารของผู้ผลิตเครื่องยนต์จะกําหนดว่า A860-2120 ซีรีย์เซ็นเซอร์เป็นการตรงกับตัวแปรมอเตอร์สปินด์เฉพาะเจาะจงหรือไม่

การติดตั้งต้องการการเข้าถึงช่องเซ็นเซอร์ของมอเตอร์ โดยทั่วไปจากด้านหลังของกระสุน spindle และรวมถึงการถอดเซ็นเซอร์ที่ล้มเหลวการติดตั้ง A860-2120-V003 ด้วยวงแหวนการติดตั้งในตัวเรือนเซ็นเซอร์, ตรวจสอบช่องว่างอากาศ, และเชื่อมต่อสายโคเดอร์

หลังการประกอบใหม่, spindle ต้องทําการเคลื่อนไหวทิศทางเพื่อตรวจสอบ Z จังหวะตรวจสอบถูกต้อง ก่อนที่จะนําเครื่องกลับไปผลิต.

FAQ

Q1: ความแตกต่างระหว่าง A860-2120-V003 และ A860-2120-V004 คืออะไร?

V003 รวมวงแหวนติดตั้ง V004 ไม่รวมวงแหวนติดตั้ง ทั้งคู่เป็นเซ็นเซอร์เดียวกันจากซีรีส์ A860-2120 และมีฟังก์ชันการตอบสนองตําแหน่ง AiBZ เดียวกัน

เมื่อวงแหวนติดตั้งเดิมบนเซ็นเซอร์ที่ติดตั้งยังคงและไม่เสียหายV004 ให้การแทนเซนเซอร์ที่คุ้มค่า วงแหวนที่มีอยู่ยังคงอยู่ในเครื่องและองค์ประกอบเซนเซอร์ใหม่ถูกติดตั้งในมัน.

เมื่อวงแหวนติดตั้งเสียหาย, ละลาย, หรือไม่สามารถใช้ได้, V003 ให้การประกอบที่สมบูรณ์แบบด้วยวงแหวนใหม่ที่ตรงกับเซ็นเซอร์.

Q2: เครื่องเตือน CNC ไหนแสดงให้เห็นว่าเซ็นเซอร์ AiBZ ล้มเหลว?

ใน Fanuc Series 0i, 30i, 31i และ 32i เครื่องควบคุม, เครื่องเตือนเครื่องรหัสสปินด์มักจะปรากฏเป็นรหัสเตือน SP-xxxx ที่แสดงอยู่บนแผ่นผู้ใช้งานรหัสทั่วไปที่เกี่ยวข้องกับผลตอบสนองของเซ็นเซอร์รวมถึง SP-9001 (การตัดการเชื่อมโยงของ spindle encoder), SP-9002 (ความล้มเหลวของสัญญาณเครื่องปรับรหัส spindle) และรหัสคล้ายกันในช่วง SP-9xxx

ประวัติสัญญาณเตือนของ CNC และ LED การวินิจฉัยของเครื่องขยายกระบอก สามารถทั้งสองชี้ให้กับวงจรการตอบสนอง Encoder ก่อนที่จะเปลี่ยนเซ็นเซอร์ตรวจสอบว่าสายเชื่อมสายโคเดอร์ที่ปลายของมอเตอร์และปลายของเครื่องเสริมเสียงสะอาดและติดเต็ม.

Q3: การตั้งช่องว่างอากาศเมื่อติดตั้ง A860-2120-V003 เป็นอย่างไร?

แหวนติดตั้งใน A860-2120-V003 กําหนดช่องว่างอากาศด้วยกลไกช่องว่างที่แท้จริงระหว่างหน้าเซ็นเซอร์และเป้าหมายแม่เหล็กบนแกนหมุนถูกกําหนดโดยการผสมผสานของกณิตศาสตร์แหวนและขนาด shaft-to-บ้าน.

หลังจากการติดตั้ง ตรวจสอบการทํางานที่ถูกต้อง โดยการติดตามสัญญาณ Encoder ของ spindle บนจอวินิจฉัยของ CNC ระหว่างการเคลื่อนไหวทิศทางช้า และยืนยันว่ากระแทก Z ได้รับอย่างสะอาด

คําถามที่ 4: A860-2120-V003 สามารถใช้กับ Fanuc αi ทั้งหมดที่ติดตั้งในมอเตอร์ spindle ได้หรือไม่?

ซีรีย์เซ็นเซอร์ A860-2120 ได้ถูกออกแบบมาเพื่อจําหน่ายให้กับโมเดลมอเตอร์สปินด์ที่ติดตั้งใน Fanuc. ความเหมาะสมขึ้นอยู่กับขนาดกรอบของมอเตอร์และขนาดกลของช่องเซ็นเซอร์.เอกสารเครื่องยนต์สปินด์ของ Fanuc สําหรับแต่ละรุ่นเครื่องยนต์ระบุหมายเลขส่วนเซ็นเซอร์ที่เข้ากันได้.

การใช้ชุดเซ็นเซอร์ที่ไม่ถูกต้อง มิติทางกายภาพที่แตกต่างกัน มีความเสี่ยงที่ช่องว่างอากาศที่ไม่ถูกต้อง ความขัดแย้งทางกล หรือระดับสัญญาณที่ไม่เข้ากันตลอดเวลายืนยันตัวเลขส่วนเซ็นเซอร์กับป้ายชื่อของมอเตอร์หรือ Fanuc ของ spindle หมุนรายการอะไหล่มอเตอร์ ก่อนการสั่งซื้อ.

Q5: อายุการใช้งานของเซ็นเซอร์ AiBZ คือเท่าไหร่ และเมื่อไหร่ที่ควรเปลี่ยนมันอย่างประสานงาน?

Fanuc ไม่เผยแพร่ระยะเวลาการเปลี่ยนที่กําหนดไว้สําหรับเซ็นเซอร์ AiBZ พวกเขาถูกเปลี่ยนเมื่อเกิดความล้มเหลวหรือเมื่อหลักฐานการวินิจฉัยชี้ให้เห็นถึงความเสื่อมเซ็นเซอร์ในสภาพแวดล้อมเครื่องมือสะสมการสกัดจากการสั่น, การหมุนเวียนทางความร้อน และการปนเปื้อนของน้ําเย็น

แนวทางการทดแทนป้องกัน - การทดแทนเซ็นเซอร์ระหว่างการปรับปรุงที่กําหนดไว้ของชุดมอเตอร์สปินด์เมื่อเวลาหยุดทํางานของสปินด์ที่ไม่ได้วางแผนมีผลกระทบต่อการผลิตสูง.
