ATP-216HAVD | ปั๊มน้ำมันทีโรเตอร์ — ซีลน้ำมันคู่ / อุณหภูมิสูง 180°C / วัสดุซีล FKM / วาล์วระบายในตัว

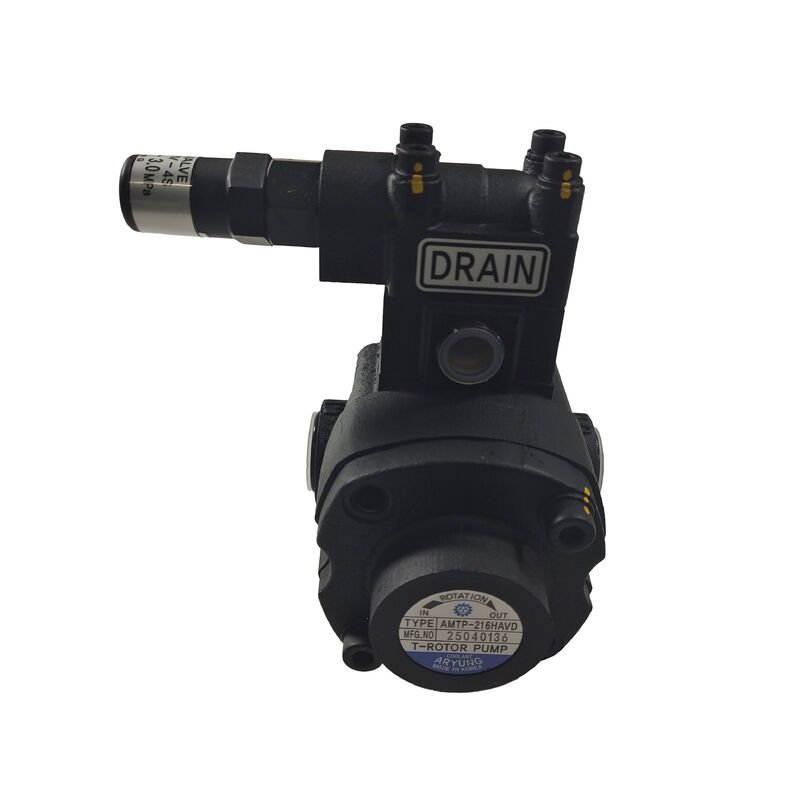

ATP-216HAVD — ปั๊ม T-Rotor สร้างขึ้นเพื่อความทนทานต่ออุณหภูมิสูง

ATP-216HAVD เป็นหน่วยปั๊มอย่างเดียวในซีรีส์ ATP-HA T-Rotor — ออกแบบมาเพื่อการทำงานต่อเนื่องในการใช้งานการจัดการของเหลวที่มีอุณหภูมิสูงบนเครื่องมือกล CNC และระบบของเหลวทางอุตสาหกรรม: การไหลเวียนของน้ำหล่อเย็น การถ่ายเทน้ำมัน การถ่ายเทเชื้อเพลิง วงจรการหล่อลื่นของเครื่องจักร และระบบพลังงานไฮดรอลิกที่อุณหภูมิของของไหลคงที่เข้าใกล้หรือเกินขีดจำกัดของวัสดุซีลปั๊มมาตรฐาน คุณลักษณะเฉพาะของซีรีส์ HA คือการกำหนดค่าซีลน้ำมันสองชั้นโดยใช้วัสดุ FKM (ฟลูออโรอีลาสโตเมอร์) ซึ่งได้รับการจัดอันดับให้ทนต่ออุณหภูมิการทำงานต่อเนื่องที่ต่ำกว่า 180°C ได้ ซึ่งเหนือกว่าความสามารถของไนไตรล์มาตรฐานหรือซีลอีลาสโตเมอร์ทั่วไปอื่นๆ ได้มาก

รหัสขนาด "216" ระบุการกระจัดและขนาดการติดตั้งเฉพาะของรุ่นนี้ภายในช่วง ATP-HA ที่กว้างขึ้น (ซึ่งครอบคลุมรหัสขนาดตั้งแต่ 204 ถึง 220) และส่วนต่อท้าย "VD" ระบุตัวแปรที่ติดตั้งวาล์วระบายด้วยการกำหนดค่าวาล์วและซีลเฉพาะนี้ ซึ่งแตกต่างจากตัวแปรต่อท้าย "VB" ที่คล้ายกันอย่างอื่นที่นำเสนอในรหัสขนาดเดียวกัน

ปั๊ม T-Rotor ใช้หลักเกียร์โทรคอยด์ ซึ่งเป็นคู่เกียร์ภายใน/ภายนอกโดยที่โรเตอร์ด้านในมีฟันน้อยกว่าโรเตอร์ด้านนอกหนึ่งซี่ ทำให้เกิดการขยายและหดตัวห้องของเหลวในขณะที่โรเตอร์หมุนผิดปกติ การออกแบบนี้ทำให้เกิดการคายประจุที่ราบรื่นและมีการเต้นเป็นจังหวะต่ำพร้อมการสึกหรอของฟันเกียร์ลดลงเมื่อเปรียบเทียบกับปั๊มเกียร์ภายนอกทั่วไป เนื่องจากโปรไฟล์ฟันโทรคอยด์จะรักษาการกลิ้งแทนที่จะเลื่อนการสัมผัสระหว่างพื้นผิวเกียร์

ข้อมูลผลิตภัณฑ์ที่สำคัญ

ซีลน้ำมันคู่ — โซลูชันทางวิศวกรรมอุณหภูมิสูง

ซีลน้ำมันตัวเดียวในการใช้งานปั๊มที่อุณหภูมิสูงต้องเผชิญกับข้อเสียที่ยาก: ส่วนซีลที่บางกว่าจะตอบสนองต่อวงจรความร้อนได้เร็วกว่า แต่ให้การปิดผนึกที่ซ้ำซ้อนน้อยกว่า ส่วนที่หนากว่าจะปิดผนึกได้อย่างน่าเชื่อถือมากขึ้น แต่สร้างความร้อนจากการเสียดสีภายในมากกว่า ATP-216HAVD จัดการกับเรื่องนี้ด้วยการจัดเรียงซีลสองชั้น:

ฟังก์ชั่นการปิดผนึกหลัก:การปิดผนึกครั้งแรกเป็นอุปสรรคหลักต่อการรั่วไหลของของไหลตามเพลาปั๊ม โดยทำงานอย่างต่อเนื่องกับแรงดันของเหลวที่ถูกสูบและพื้นผิวเพลาหมุน

ความซ้ำซ้อนของซีลรอง:ซีลที่สองเป็นตัวกั้นสำรอง — หากซีลหลักประสบการสึกหรออย่างรวดเร็วจากการทำงานที่อุณหภูมิสูงอย่างต่อเนื่อง ซีลรองจะคงการกักเก็บไว้ โดยขยายระยะเวลาการบริการที่มีประสิทธิภาพก่อนที่ซีลจะล้มเหลวโดยสิ้นเชิงจะทำให้เกิดการรั่วไหลของของไหล

การเลือกใช้วัสดุ FKM:FKM (ที่รู้จักกันทั่วไปในชื่อทางการค้า Viton ในบรรดาสารประกอบฟลูออโรอีลาสโตเมอร์) ได้รับการคัดเลือกมาโดยเฉพาะสำหรับความเสถียรทางเคมีและทางความร้อนที่อุณหภูมิสูง สารประกอบ FKM จะรักษาคุณสมบัติการปิดผนึกแบบอีลาสโตเมอร์ที่อุณหภูมิคงที่ ซึ่งจะทำให้ซีล NBR (ไนไตรล์) มาตรฐานแข็งตัว แตกร้าว และล้มเหลว

การใช้งาน

การถ่ายโอนน้ำมันและเชื้อเพลิง:ระบบการถ่ายเทน้ำมันทางอุตสาหกรรม การจัดการเชื้อเพลิงในการใช้งานเครื่องมือกลและเครื่องยนต์ และการถ่ายโอนของเหลวจำนวนมากซึ่งอุณหภูมิของของไหลจากแหล่งที่สูงขึ้นต้องใช้ความสามารถในการซีลที่อุณหภูมิสูง

การหล่อลื่นเครื่องจักรและเครื่องมือ:ระบบหล่อลื่นแบบรวมศูนย์บนเครื่องมือกล อุปกรณ์ CNC และเครื่องจักรการผลิตที่น้ำมันหล่อลื่นหมุนเวียนที่อุณหภูมิการทำงานสูงขึ้นใกล้กับส่วนประกอบที่สร้างความร้อนของเครื่องจักร

ระบบไฟฟ้าไฮดรอลิก:หน่วยกำลังไฮดรอลิกซึ่งของไหลทำงานทำงานที่อุณหภูมิสูงอย่างต่อเนื่องเนื่องจากการหมุนเวียนการทำงานอย่างต่อเนื่อง สภาพแวดล้อมการติดตั้งที่มีอุณหภูมิแวดล้อมสูง หรือใกล้กับอุปกรณ์สร้างความร้อน

การจัดการของเหลวในกระบวนการอุณหภูมิสูง:กระบวนการทางอุตสาหกรรมที่หมุนเวียนน้ำมันที่ให้ความร้อนหรือของเหลวถ่ายเทความร้อน โดยที่วัสดุซีลปั๊มมาตรฐานจะเสื่อมสภาพก่อนเวลาอันควร

คำถามที่พบบ่อย

คำถามที่ 1: ซีรีส์ ATP-216HAVD มีขีดจำกัดอุณหภูมิเท่าใด และเหตุใดจึงต่ำกว่าค่าสูงสุดสัมบูรณ์ของวัสดุ FKM

พิกัด 180°C คือขีดจำกัดการทำงานต่อเนื่องที่ระบุของผู้ผลิตปั๊มสำหรับ ATP-216HAVD — ค่าที่พิจารณาความเครียดจากความร้อนรวมบนวัสดุซีล การหล่อลื่นตลับลูกปืน และพิกัดความเผื่อทางกลของปั๊มภายใต้สภาวะการทำงานต่อเนื่อง ในขณะที่สารประกอบอีลาสโตเมอร์ FKM สามารถทนต่ออุณหภูมิชั่วขณะที่สูงขึ้นในการแยกเดี่ยวได้ ขีดจำกัดพิกัดของชุดปั๊มที่สมบูรณ์สะท้อนถึงประสิทธิภาพของระบบที่บูรณาการในส่วนประกอบทั้งหมด ไม่ใช่วัสดุซีลเพียงอย่างเดียว

คำถามที่ 2: ซีลน้ำมันแบบคู่ช่วยยืดอายุการใช้งานได้อย่างไรเมื่อเทียบกับปั๊มแบบซีลเดี่ยว

การจัดเรียงซีลสองชั้นเป็นอุปสรรคในการปิดผนึกสำรอง หากซีลหลักเสื่อมสภาพจากการสัมผัสกับอุณหภูมิสูงอย่างต่อเนื่อง แทนที่จะรั่วไหลทันทีเมื่อซีลหลักสึกหรอ ซีลรองจะคงการกักเก็บไว้ โดยขยายระยะเวลาที่มีประโยชน์ก่อนที่จะต้องเปลี่ยนซีลทั้งหมด สิ่งนี้มีประโยชน์อย่างยิ่งในการใช้งานที่อุณหภูมิสูงต่อเนื่องซึ่งการสึกหรอของซีลจะเกิดขึ้นเร็วกว่าการใช้งานที่อุณหภูมิแวดล้อม

คำถามที่ 3: รีลีฟวาล์วของ ATP-216HAVD รวมเข้ากับตัวปั๊มหรือไม่ หรือต้องใช้การต่อท่อภายนอกหรือไม่

วาล์วระบายบนการกำหนดค่า VD ถูกรวมเข้ากับการหล่อตัวปั๊มโดยตรง ทำให้มีฟังก์ชันบายพาสโดยไม่ต้องใช้ชุดวาล์วภายนอกแบบต่อท่อแยกต่างหาก เนื่องจากวาล์วเป็นส่วนมาตรฐานของการกำหนด HAVD (แตกต่างจากรุ่น HA ธรรมดาที่ไม่มีวาล์วที่มีรหัสขนาด 216 เดียวกัน) จึงไม่จำเป็นต้องสั่งซื้อแยกต่างหากหรือติดตั้งวาล์วภายนอก

คำถามที่ 4: ปั๊ม ATP-216HAVD T-Rotor มีช่วงความเร็วในการหมุนเท่าใด

ปั๊ม T-Rotor ในตระกูลการออกแบบนี้ทำงานในช่วงความเร็วที่กว้าง โดยทั่วไปตั้งแต่ 300 รอบต่อนาทีที่ระดับต่ำสุดไปจนถึง 3000 รอบต่อนาทีที่ระดับสูงสุด ขึ้นอยู่กับรุ่นเฉพาะและอัตราการไหลที่ต้องการ ความเร็วที่ต่ำกว่าจะช่วยลดการสึกหรอและเสียงรบกวนสำหรับการใช้งานต่อเนื่อง ความเร็วที่สูงขึ้นจะเพิ่มอัตราการไหลจากการกระจัดของปั๊มที่กำหนด ตรวจสอบช่วงความเร็วที่กำหนดสำหรับ ATP-216HAVD โดยเฉพาะจากเอกสารข้อมูลทางเทคนิคของปั๊ม เนื่องจากการกระจัดและความเร็วพิกัดจะแตกต่างกันไปตามช่วงขนาด 204–220 ภายในซีรีส์นี้
