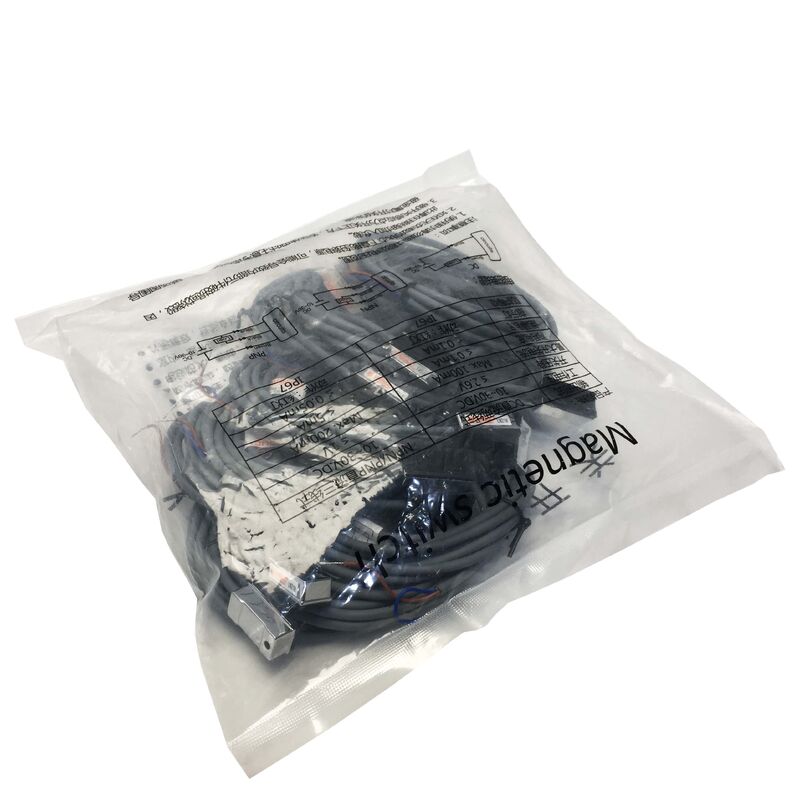

สวิตช์แม่เหล็ก LN-21R-02 LN21R02 ใหม่เอี่ยม ซีล
UNIQUC LN-21R-02 | เซ็นเซอร์สวิตช์แม่เหล็กแบบรีดสำหรับกระบอกสูบ
2 สาย / 5-240V AC/DC / IP67
การตรวจจับตำแหน่งบนตัวกระบอกสูบ
LN-21R-02 เป็นเซ็นเซอร์สวิตช์แม่เหล็กแบบรีดที่ออกแบบมาเพื่อตรวจจับตำแหน่งของลูกสูบกระบอกสูบแบบนิวแมติก โดยการตรวจจับแม่เหล็กถาวรที่ฝังอยู่ในลูกสูบ เมื่อลูกสูบถึงตำแหน่งของเซ็นเซอร์ที่ติดตั้งตามแนวตัวกระบอกสูบ สนามแม่เหล็กจะปิดหน้าสัมผัสสวิตช์แบบรีด และไฟ LED ของเซ็นเซอร์จะสว่างขึ้นเพื่อส่งสัญญาณว่าลูกสูบอยู่ที่ตำแหน่งนั้น
สวิตช์แบบรีดทำงานบนหลักการของซองแก้วปิดผนึกที่มีหน้าสัมผัสเฟอร์โรแมกเนติกสองอัน สนามแม่เหล็กของลูกสูบทำให้หน้าสัมผัสดูดเข้าหากันและปิดเมื่อลูกสูบอยู่ในระยะ เมื่อลูกสูบเคลื่อนที่ออกไป สนามแม่เหล็กจะอ่อนลงและหน้าสัมผัสจะสปริงกลับเปิดออก กลไกนี้ไม่ต้องการแหล่งจ่ายไฟภายนอกสำหรับองค์ประกอบการตรวจจับ — สวิตช์แบบรีดเองเป็นหน้าสัมผัสแบบพาสซีฟที่เพียงแค่เปิดและปิด การเดินสายแบบ 2 สายจะต่ออนุกรมกับวงจรโหลด ทำให้การติดตั้งง่าย
ช่วงการทำงาน 5-240V AC/DC เป็นข้อได้เปรียบที่ใช้งานได้จริงหลักของสวิตช์แบบรีดเมื่อเทียบกับแบบทรานซิสเตอร์เอาต์พุต (NPN/PNP) LN-21R-02 ตัวเดียวทำงานโดยตรงในวงจรอินพุต PLC 24V DC, วงจรควบคุม 110V AC รุ่นเก่า หรือระบบ 240V AC โดยไม่ต้องใช้อุปกรณ์แปลงสัญญาณหรือรีเลย์อินเทอร์เฟซ ช่วงนี้ครอบคลุมมาตรฐานแรงดันไฟฟ้าควบคุมที่พบในเครื่องจักรอุตสาหกรรมหลายรุ่น
LN-21 Series — ประเภทต่างๆ
ภายในตระกูลเซ็นเซอร์ LN-21, ส่วนต่อท้ายของประเภทจะระบุเทคโนโลยีการตรวจจับและประเภทเอาต์พุต:
| รุ่น |
ประเภทเซ็นเซอร์ |
การเดินสาย |
| LN-21R |
สวิตช์รีด |
2 สาย |
| LN-21N |
ทรานซิสเตอร์ NPN |
3 สาย |
| LN-21P |
ทรานซิสเตอร์ PNP |
3 สาย |
สวิตช์รีดประเภท R ทำงานในช่วงแรงดันไฟฟ้า AC/DC เต็มรูปแบบ ประเภททรานซิสเตอร์ NPN และ PNP จำกัดที่ 5-30V DC แต่มีความถี่ในการสวิตช์สูงกว่าและไม่มีการสึกหรอของหน้าสัมผัส สำหรับการใช้งานส่วนใหญ่ในการตรวจจับตำแหน่งปลายระยะการเคลื่อนที่แบบรอบเดียว ประเภทสวิตช์รีดก็เพียงพอแล้ว สำหรับการใช้งานรอบสูงหรือเมื่อความถี่ในการสวิตช์เกิน 200 Hz ควรเลือกใช้ประเภททรานซิสเตอร์ NPN หรือ PNP
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ |
ค่า |
| หมายเลขชิ้นส่วน |
LN-21R-02 |
| ประเภทเซ็นเซอร์ |
สวิตช์รีด (2 สาย) |
| แรงดันไฟฟ้าที่ใช้งาน |
5-240V AC/DC |
| กระแสสวิตช์สูงสุด |
100 mA |
| แรงดันตกคร่อม |
สูงสุด 3.5V |
| ไฟแสดงสถานะ |
LED (สีแดง) |
| ความถี่สูงสุด |
200 Hz |
| การป้องกัน |
IP67 |
| อุณหภูมิ |
−10°C ถึง +70°C |
| สายเคเบิล |
Ø4.0 มม., 2 คอร์ PVC |
คำถามที่พบบ่อย
คำถามที่ 1: อินพุต PLC แสดงว่าเซ็นเซอร์กระบอกสูบเปิดอยู่ตลอดเวลา แม้ว่ากระบอกสูบจะหดกลับจนสุดแล้วก็ตาม ควรตรวจสอบอะไรบ้าง?
ยืนยันว่าเซ็นเซอร์ติดตั้งในตำแหน่งที่ถูกต้องตามแนวตัวกระบอกสูบ — หากติดตั้งห่างจากตำแหน่งที่ลูกสูบหดกลับมากเกินไป แม่เหล็กของลูกสูบอาจยังคงอยู่ในระยะการตรวจจับของเซ็นเซอร์เมื่อหดกลับจนสุด ตรวจสอบด้วยว่าไม่มีสนามแม่เหล็กภายนอกที่แรงจากสายไฟหรืออุปกรณ์ที่อยู่ใกล้เคียงทำให้หน้าสัมผัสรีดปิดอยู่ หากการตรวจสอบทั้งสองอย่างชัดเจน หน้าสัมผัสรีดได้เชื่อมติดกันและต้องเปลี่ยนเซ็นเซอร์
คำถามที่ 2: LN-21R-02 แบบ 2 สาย แสดงแรงดันตกคร่อม 3.5V สิ่งนี้มีผลต่อการอ่านค่าอินพุต PLC หรือไม่?
แรงดันตกคร่อมสูงสุด 3.5V จะเกิดขึ้นเมื่อหน้าสัมผัสรีดปิดอยู่และมีกระแสไหลผ่านเซ็นเซอร์ สำหรับอินพุต PLC 24V DC ขั้วเอาต์พุตจะจ่ายแรงดันประมาณ 20-21V เมื่อทำงาน — สูงกว่าแรงดันสถานะเปิดขั้นต่ำสำหรับบัตรอินพุต PLC อุตสาหกรรมมาตรฐานใดๆ แรงดันตกคร่อมจะเกี่ยวข้องเฉพาะเมื่อแรงดันไฟฟ้าแหล่งจ่ายอยู่ที่ปลายด้านล่างของช่วงการทำงาน (5V DC); ที่ 24V DC จะไม่มีผลในทางปฏิบัติ
คำถามที่ 3: สามารถใช้ LN-21R-02 กับกระบอกสูบไฮดรอลิกได้เช่นเดียวกับกระบอกสูบแบบนิวแมติกหรือไม่?
ได้ โดยมีเงื่อนไขว่าลูกสูบของกระบอกสูบไฮดรอลิกมีแม่เหล็กถาวร LN-21R-02 ตรวจจับสนามแม่เหล็กจากแม่เหล็กของลูกสูบโดยไม่คำนึงถึงตัวกลางของเหลว กระบอกสูบไฮดรอลิกที่ออกแบบมาสำหรับการใช้งานเซ็นเซอร์แม่เหล็กจะมีแม่เหล็กวงแหวนฝังอยู่ในลูกสูบ ตรวจสอบเอกสารของกระบอกสูบเพื่อยืนยันความเข้ากันได้กับเซ็นเซอร์แม่เหล็กก่อนการติดตั้ง
คำถามที่ 4: ความถี่ในการสวิตช์สูงสุดของ LN-21R-02 คือเท่าใด และเมื่อใดจึงเป็นข้อจำกัด?
สวิตช์รีดประเภท LN-21R-02 มีความถี่ในการสวิตช์สูงสุด 200 Hz ที่ 200 Hz เหตุการณ์การตรวจจับแต่ละครั้งจะใช้เวลา 5 มิลลิวินาที — เพียงพอสำหรับการตรวจจับตำแหน่งกระบอกสูบแบบนิวแมติกส่วนใหญ่ ซึ่งมีรอบเวลาอยู่ในช่วง 0.5-5 วินาที สำหรับกระบอกสูบที่เร็วมากซึ่งมีรอบการทำงานมากกว่า 200 ครั้งต่อวินาที ควรใช้ประเภททรานซิสเตอร์เอาต์พุต NPN หรือ PNP รุ่น LN-21N หรือ LN-21P ที่มีความถี่สูงสุด 1000 Hz
คำถามที่ 5: ไฟ LED ของเซ็นเซอร์สว่างขึ้น แต่เอาต์พุต PLC ที่เชื่อมต่อไม่ตอบสนอง สาเหตุที่เป็นไปได้คืออะไร?
ไฟ LED สว่างขึ้นจากกระแสภายในของเซ็นเซอร์ — การแสดงผลสะท้อนสถานะหน้าสัมผัสรีด หากไฟ LED ติด แต่เอาต์พุต PLC ดับ ให้ตรวจสอบขั้วการเดินสายวงจรและยืนยันว่าตรงตามข้อกำหนดกระแสโหลดขั้นต่ำ เซ็นเซอร์สวิตช์รีดในการกำหนดค่าแบบ 2 สาย ต้องการกระแสไหลผ่านโหลด (อินพุต PLC) ขั้นต่ำเพื่อให้ทำงานได้อย่างถูกต้อง หากอิมพีแดนซ์ของอินพุต PLC สูงเกินไป (กระแสอินพุตต่ำกว่ากระแสสวิตช์ขั้นต่ำของเซ็นเซอร์) หน้าสัมผัสรีดอาจปิดโดยมีกระแสไม่เพียงพอที่จะลงทะเบียนที่อินพุต PLC ตรวจสอบกระแสอินพุตเทียบกับข้อมูลจำเพาะของเซ็นเซอร์
