| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A02B-0281-C120 |
หมายเลขชิ้นส่วน:A02B-0281-C120
ผู้ผลิต:ฟานัค คอร์ปอเรชั่น (ญี่ปุ่น)
ประเภทสินค้า:หน่วย MDI — ประเภทแยก (สแตนด์อโลน)
ชุด:A02B-0281

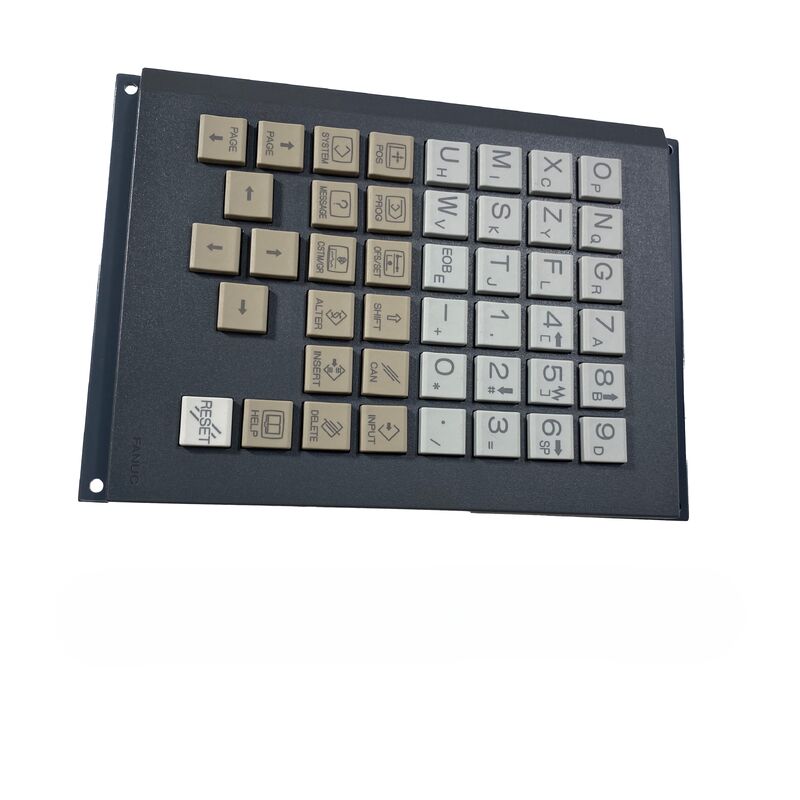

A02B-0281-C120 เป็นยูนิต MDI (ป้อนข้อมูลด้วยตนเอง) แบบแยกสำหรับตัวควบคุม CNC ซีรีส์ FANUC i ในการกำหนดค่าแบบสแตนด์อโลน — แผงปุ่มกดทางกายภาพที่ผู้ควบคุมเครื่องจักรและช่างเทคนิคการตั้งค่าเข้าสู่โปรแกรม CNC, แก้ไขพารามิเตอร์, แกนเขย่าเบา ๆ และจัดการฟังก์ชันของเครื่องจักร
การควบคุม CNC ของ FANUC i-series แบ่งออกเป็นสองการกำหนดค่าทางกายภาพ: แบบติดตั้งบน LCD โดยที่จอแสดงผลและ MDI ถูกรวมไว้ในยูนิตเดียว และแบบสแตนด์อโลน โดยที่จอแสดงผล CNC เป็นยูนิตแยกต่างหาก และ MDI เป็นปุ่มกดแยกต่างหาก A02B-0281-C120 เป็น MDI แบบสแตนด์อโลน ซึ่งติดตั้งที่แผงเครื่องจักรในตำแหน่งที่เหมาะกับสรีระของผู้ปฏิบัติงาน โดยต่อสายเคเบิลกลับไปยังชุดควบคุม CNC
การกำหนด "การกลึงในแนวนอน" จะกำหนดการวางแนวแป้นพิมพ์สำหรับเครื่องมือกล (กลึง) ของเครื่องกลึง บนเครื่องกลึง โดยทั่วไปแผงควบคุมจะหันหน้าไปทางผู้ควบคุมในแนวนอนด้านหน้าโซนทำงาน การจัดเรียงคีย์บน MDI นี้ได้รับการปรับให้เหมาะสมสำหรับการวางแนวนั้น แตกต่างจากรุ่น MDI ของแมชชีนนิ่งเซ็นเตอร์ (ประเภท M) ที่ใช้โครงร่างที่แตกต่างกัน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A02B-0281-C120 |
| พิมพ์ | หน่วย MDI แยก |
| ประเภทเครื่อง | เครื่องกลึง CNC (กลึง) |
| เค้าโครง | แนวนอน |
| รูปแบบที่สำคัญ | กุญแจอันเล็ก |
| ภาษา | ภาษาอังกฤษ |
| รวมถึง | A20B-1008-0510 ขั้วต่อ PCB |
| เข้ากันได้ | FANUC i-Series เครื่อง CNC แบบสแตนด์อโลน |
| ชุด | A02B-0281 |
| ต้นทาง | ญี่ปุ่น |
A02B-0281-C120 มีอยู่ในการกำหนดค่าส่วนต่อท้ายหลายรูปแบบที่กำหนดชุดคีย์ที่แน่นอน:
| คำต่อท้าย | การกำหนดค่าที่สำคัญ |
|---|---|
| #TBR | ปุ่มภาษาอังกฤษมาตรฐาน |
| #แจ้งภายหลัง | ปุ่มภาษาอังกฤษ + สัญลักษณ์ |
| #MBR | คีย์ภาษาอังกฤษแบบเมตริก |
| #เอ็มบีอี | ปุ่มเมตริกภาษาอังกฤษ + สัญลักษณ์ |
ส่วนต่อท้ายจะกำหนดว่าปุ่มใดมีอยู่จริงและติดป้ายกำกับไว้บนแผงปุ่มกด ยืนยันส่วนต่อท้ายของ MDI ที่ติดตั้งจากฉลากของตัวเองก่อนสั่งซื้อ ส่วนต่อท้ายที่ไม่ถูกต้องเหมาะกับกลไก CNC แต่มีป้ายกำกับหลักและฟังก์ชันที่แตกต่างกัน
คำถามที่ 1: MDI แบบแยกและ MDI ที่ติดตั้งบนจอ LCD แตกต่างกันอย่างไร
สำหรับ i-series CNC ชนิดติดตั้งบนจอ LCD จอแสดงผลและแผงปุ่มควบคุม MDI จะรวมกันเป็นหน่วยเดียว ในประเภทสแตนด์อโลน จอแสดงผลและ MDI จะแยกจากกัน โดย MDI (A02B-0281-C120) เชื่อมต่อกับชุดควบคุม CNC ด้วยสายเคเบิลและติดตั้งแยกกัน การกำหนดค่าดั้งเดิมของเครื่องจะกำหนดประเภทที่ถูกต้อง MDI แบบสแตนด์อโลนไม่สามารถแทนที่ MDI ชนิดติดตั้งบนจอ LCD และในทางกลับกัน
คำถามที่ 2: A02B-0281-C120 สามารถใช้งานร่วมกับเครื่องแมชชีนนิ่งเซ็นเตอร์และเครื่องกลึงได้หรือไม่
-C120 ได้รับการกำหนดค่าเป็นพิเศษสำหรับเครื่องกลึง CNC (งานกลึง) ในรูปแบบแนวนอน รุ่น MDI ของแมชชีนนิ่งเซนเตอร์ใช้หมายเลขชิ้นส่วนต่างกันภายในซีรีส์ A02B-0281 การติดตั้ง MDI แบบกลึงบนแมชชีนนิ่งเซ็นเตอร์อาจทำให้ฟังก์ชันคีย์ไม่ตรงกัน ตรวจสอบประเภทเครื่องก่อนสั่งซื้อ
Q3: MDI ไม่แสดงการตอบสนองเมื่อกดปุ่ม การวินิจฉัยข้อบกพร่องเป็นอย่างไร?
ตรวจสอบการเชื่อมต่อสายเคเบิลระหว่าง MDI และชุดควบคุม CNC สายเคเบิลที่หลวมหรือเสียหายเป็นสาเหตุที่พบบ่อยที่สุดของความล้มเหลวของ MDI ตรวจสอบ PCB ขั้วต่อ A20B-1008-0510 ที่มาพร้อมกับยูนิตเพื่อดูว่ามีความเสียหายหรือไม่ หากสายและขั้วต่อได้รับการยืนยันว่าใช้งานได้ดี จะต้องเปลี่ยนแผงปุ่มควบคุม MDI เอง
คำถามที่ 4: A02B-0281-C120 มี PCB ขั้วต่อรวมอยู่ด้วยหรือไม่
ใช่. อุปกรณ์นี้มาพร้อมกับขั้วต่อ PCB ขนาดเล็ก (A20B-1008-0510) ที่จัดการอินเทอร์เฟซระหว่างแผงปุ่มควบคุม MDI และสายเคเบิล CNC ยืนยันว่ารวม PCB ตัวเชื่อมต่อไว้และไม่เสียหายเมื่อตรวจสอบหน่วยที่ใช้แล้วหรือส่วนเกิน
คำถามที่ 5: ซีรีส์ CNC ใดบ้างที่เข้ากันได้กับ A02B-0281-C120
ซีรีส์ A02B-0281 MDI ได้รับการออกแบบมาสำหรับตัวควบคุม CNC ของ FANUC i-series ในการกำหนดค่าแบบสแตนด์อโลน — ซีรีส์ 16i, 18i, 21i, 0i และรุ่น i-series ที่เกี่ยวข้องซึ่งใช้สถาปัตยกรรม MDI แยกกัน ความเข้ากันได้ขึ้นอยู่กับรุ่น CNC เฉพาะและการกำหนดค่าแผงควบคุม ตรวจสอบกับชื่อรุ่น FANUC CNC ของเครื่องก่อนสั่งซื้อ
