| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | นาย-PWCNS1 |

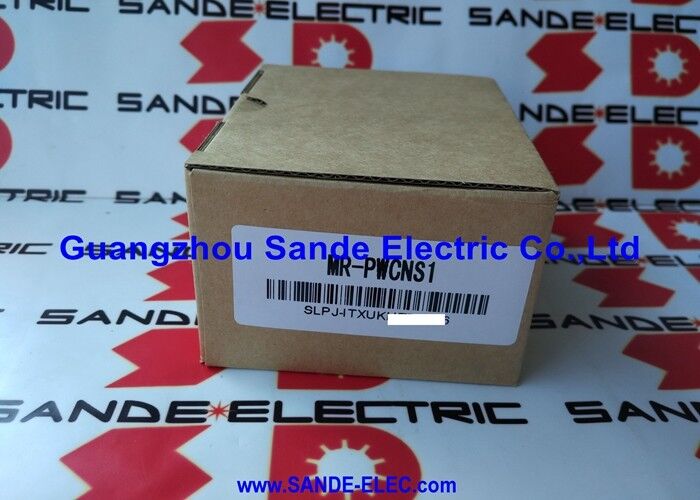

The MR-PWCNS1 is Mitsubishi Electric's servo motor power connector set for the HG-RR and HG-UR servo motor families — providing the field-assembled IP67 connector that makes the power connection between the servo amplifier cable and the motor's power socket. ไม่เหมือนกับสายไฟฟ้ามอเตอร์ที่ประกอบขึ้นล่วงหน้า (เช่น MR-PWCNS2-6M)
PWCNS1 is a connector set that the engineer assembles onto the motor power cable in the field — allowing custom cable lengths for installations where standard pre-assembled cable lengths do not match the required motor-to-amplifier routing distance.
| ปริมาตร | มูลค่า |
|---|---|
| การจัดอันดับ IP | IP67 |
| ความสอดคล้อง | สอดคล้องกับ EN |
| ประเภท | ตรง |
| รองรับได้ | ซีรี่ย์ HG-RR, HG-UR |
| ผู้ผลิต | มิตซูบิชิ อิเล็กทริก |
| ค่าเทียบเท่า | MRPWCNS1 |
MR-PWCNS1 ได้กําหนดไว้สําหรับครอบครัว HG-RR และ HG-UR ของ Mitsubishi
ซีรี่ย์ HG-RR:MELSERVO HG-R รุ่นหมุน servo มอเตอร์ ราคาตอบสนองไดนามิกสูง มักนีต์ถาวร servo มอเตอร์ synchronous สําหรับการขับเคลื่อนแกนความแม่นยําที่ต้องการความเร็วและความตอบสนองตําแหน่งที่เร็ว
ซีรี่ย์ HG-UR:เครื่องยนต์เซอร์โว Ultra-response อุปтимаิส์สําหรับการใช้งานเซอร์โวที่มีความกว้างขวางสูงที่สุดที่ต้องการความแข็งแรงแบบไดนามิกสูงสุดและความช้าในการตอบสนองที่ต่ําที่สุด
ครอบครัวทั้งคู่ใช้ชุดเชื่อม MR-PWCNS1 เดียวกันสําหรับอินเตอร์เฟซโซคอตพลังงานของพวกเขา
ระบบการเสริมพลังงาน MR-J3 และ MR-J4:มอเตอร์ HG-RR และ HG-UR เชื่อมต่อกับเครื่องเสริมการทํางาน MR-J3 หรือ MR-J4 ผ่านสายไฟฟ้าที่ประกอบในสนาม
อุปกรณ์การทํางานของเครื่องมือ CNCการขับเคลื่อน MELSERVO และแกนเสริมในศูนย์แปรรูป, ศูนย์หมุน และเครื่องบดที่มีเครื่องยนต์ HG-RR
เครื่องขับเคลื่อนเซอร์โวอโตเมชั่นอุตสาหกรรม:MELSERVO ระบบการตั้งตําแหน่ง servo ในการประกอบอัตโนมัติ, การจัดการวัสดุ, และอัตโนมัติความแม่นยํากับ HG-UR มอเตอร์ที่ต้องการผลงานแบบไดนามิกสูงสุด
อุปกรณ์ติดตั้งความยาวสายไฟฟ้าตามความต้องการ:การใช้งานที่ความยาวของสายไฟฟ้าที่ประกอบกันมาตรฐานไม่ได้มีอยู่ หรือที่การนําสายไฟฟ้าตามความต้องการต้องการการใช้สายไฟฟ้าที่ไม่มาตรฐานจากมอเตอร์ไปยังเครื่องเสริมเสียง
Q1: ความแตกต่างระหว่าง MR-PWCNS1 และ MR-PWCNS2 คืออะไร?
MR-PWCNS1 และ MR-PWCNS2 เป็นชุดเชื่อมต่อสําหรับประเภทพลังงาน servo motor ที่แตกต่างกันยืนยันตัวแปรของเครื่องเชื่อมที่ถูกต้องจากคู่มือการเชื่อมเครื่องเสริม servo ของ Mitsubishi MELSERVO สําหรับรุ่นมอเตอร์ที่กําลังติดตั้งการใช้ชุดเชื่อมที่ผิด จะทําให้เชื่อมที่ไม่สามารถจับคู่กับซ็อตไฟฟ้าของมอเตอร์ได้
Q2: เครื่องมือใดที่จําเป็นในการประกอบ MR-PWCNS1 บนสายไฟฟ้าในสนาม?
การประกอบสนามของ MR-PWCNS1 ต้องการเครื่องมือที่เหมาะสมสําหรับการติดต่อปลายพลังงาน (มีขนาดตามส่วนตัดของสายไฟฟ้าของมอเตอร์)เครื่องมือการประกอบกระเป๋าเชื่อมต่อ (ถ้าต้องการโดยการออกแบบเชื่อมต่อ), และกุญแจทอร์คสําหรับการติดตั้งการบดกระเพาะเข้าสายเคเบิลเพื่อบรรลุการปิดสายเคเบิล IP67 ที่ถูกต้องยืนยันเครื่องมือที่ต้องการจากเอกสารคําแนะนําการประกอบ MR-PWCNS1 ของ Mitsubishi Electric.
Q3: สายเคเบิลตัดข้ามสายนําไหนที่เข้ากันได้กับ MR-PWCNS1?
ชุดเครื่องเชื่อม MR-PWCNS1 ได้ถูกออกแบบมาสําหรับช่วงเฉพาะเจาะจงของเส้นตัดทางของตัวนําที่ตรงกับกระแสไฟฟ้าที่ตั้งค่าของมอเตอร์ HG-RR และ HG-URช่องตัดตรงของสายไฟที่เหมาะสมขึ้นอยู่กับไฟฟ้าระดับระดับระยะของมอเตอร์เฉพาะ และความยาวของสายไฟ. ยืนยันรายละเอียดเคเบิลที่ต้องการจากคู่มือการติดตั้งเครื่องขยายเซอร์โว และแนวทางการปรับขนาดเคเบิลของมิตซูบิชิ สําหรับรุ่นมอเตอร์ HG และปริมาตรการติดตั้งเฉพาะเจาะจง
Q4: MR-PWCNS1 สามารถนําไปใช้ใหม่ได้หรือไม่
Connector sets using crimp contacts are typically not intended for repeated reassembly — crimped contacts are deformed during assembly to grip the conductor and cannot be re-crimped to the same specificationองค์ประกอบของห้องเชื่อมต่อ (ร่างกาย, หลังกระดาษ, ก๊าซเกต) สามารถนําไปใช้ได้อีกครั้งถ้าไม่เสียหาย สําหรับการติดตั้งสํารองการใช้เครื่องเชื่อม MR-PWCNS1 ใหม่ที่ตั้งไว้บนสายไฟฟ้าใหม่ เป็นวิธีการที่แนะนํา.
