| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | Siemens |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX2003-0DM67 |

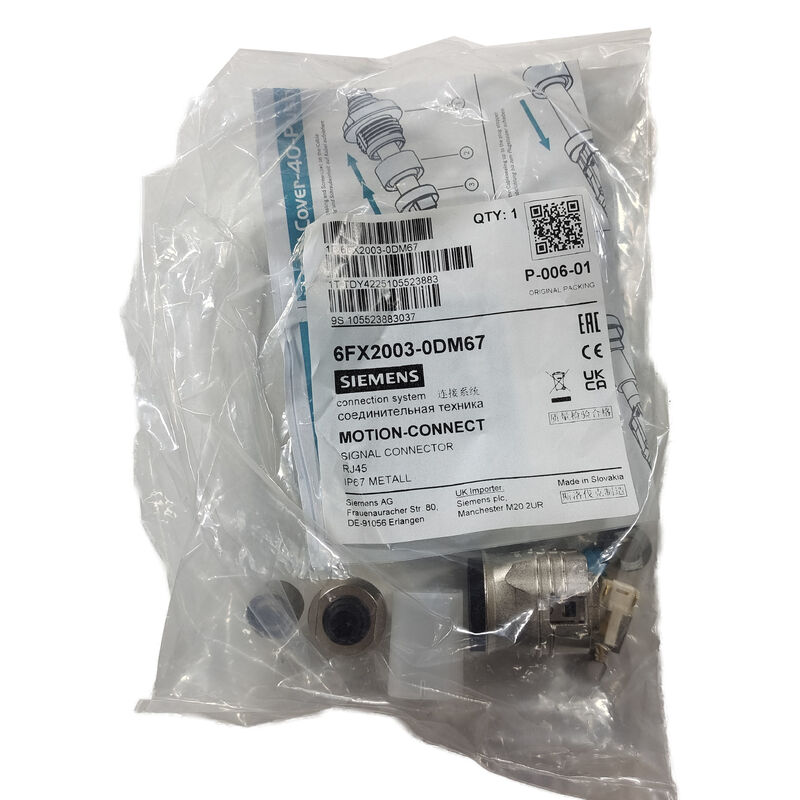

6FX2003-0DM67 เป็นตัวเชื่อมต่อสัญญาณ RJ45 ที่ทำจากโลหะของ Siemens สำหรับอินเทอร์เฟซ DRIVE-CLiQ ซึ่งเป็นบัสการสื่อสารและฟีดแบ็กแบบดิจิทัลที่ใช้ทั่วทั้งระบบขับเคลื่อน SINAMICS เพื่อเชื่อมต่อมอเตอร์ ตัวเข้ารหัส และส่วนประกอบของไดรฟ์ DRIVE-CLiQ มีทั้งกำลังไฟและการสื่อสารแบบอนุกรมความเร็วสูงผ่านการเชื่อมต่อสายเคเบิลรูปแบบ RJ45 เส้นเดียว ทำให้ความทนทานทางกลและสิ่งแวดล้อมของตัวเชื่อมต่อเกี่ยวข้องโดยตรงกับความน่าเชื่อถือของระบบ
รุ่นโลหะ 6FX2003-0DM67 มาแทนที่ตัวเชื่อมต่อ 6FX2003-0DC67 ที่ทำจากพลาสติกรุ่นก่อนหน้านี้ — Siemens อัปเกรดวัสดุก่อสร้างโดยเฉพาะเพื่อให้ได้รับระดับการป้องกัน IP67 และความทนทานทางกลที่จำเป็นในเครื่องมือเครื่องจักรที่มีความต้องการสูงและสภาพแวดล้อมการติดตั้งระบบอัตโนมัติทางอุตสาหกรรม
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทตัวเชื่อมต่อ | อาร์เจ45 |
| อินเทอร์เฟซ | ไดรฟ์-CLiQ |
| วัสดุตัวเครื่อง | โลหะ |
| ระดับการป้องกัน | IP67 |
| น้ำหนัก | 0.08 กก |
| ชุด | MOTION-CONNECT |
| บรรพบุรุษ | 6FX2003-0DC67 (พลาสติก) |
DRIVE-CLiQ (Drive Component Link with IQ) เป็นอินเทอร์เฟซดิจิทัลที่เป็นกรรมสิทธิ์ของ Siemens สำหรับระบบขับเคลื่อน SINAMICS ซึ่งเชื่อมต่อส่วนประกอบของไดรฟ์ในโทโพโลยีการสื่อสารดิจิทัลที่มีโครงสร้าง:
การสื่อสารตัวเข้ารหัสมอเตอร์แบบรวม:มอเตอร์ที่เข้ากันได้กับ SINAMICS พร้อมอินเทอร์เฟซ DRIVE-CLiQ ในตัวในตัวเข้ารหัสจะสื่อสารตำแหน่ง ความเร็ว และข้อมูลการระบุมอเตอร์โดยตรงไปยังไดรฟ์ SINAMICS ผ่านลิงก์ DRIVE-CLiQ — กำจัดตัวแก้ไขที่แยกกันหรืออินเทอร์เฟซสายเคเบิลตัวเข้ารหัสแบบอะนาล็อกที่ใช้ในไดรฟ์รุ่นเก่า
ความสามารถ Plug-and-ระบุ:ส่วนประกอบที่ติดตั้ง DRIVE-CLiQ มีข้อมูลระบุตัวตนแบบดิจิทัลที่ไดรฟ์ SINAMICS อ่านได้ที่จุดเชื่อมต่อ รองรับการจดจำส่วนประกอบอัตโนมัติและการตรวจสอบการกำหนดค่า ช่วยลดข้อผิดพลาดในการทดสอบการทำงานจากการเลือกสายเคเบิลหรือประเภทมอเตอร์ไม่ถูกต้อง
โทโพโลยีแบบเดซี่เชนและสตาร์:DRIVE-CLiQ รองรับโทโพโลยีการเดินสายทั้งแบบเดซี่เชน (โมดูลต่อโมดูล) และแบบสตาร์ (ฮับ) ขึ้นอยู่กับการกำหนดค่าฮาร์ดแวร์ SINAMICS เฉพาะ — รูปแบบตัวเชื่อมต่อ RJ45 นั้นพบได้ทั่วไปในโทโพโลยีทั้งสองประเภท
การเชื่อมต่อมอเตอร์ SINAMICS S120:การเชื่อมต่ออินเทอร์เฟซ DRIVE-CLiQ ระหว่างโมดูลมอเตอร์ SINAMICS S120 และเซอร์โวมอเตอร์ SIMOTICS พร้อมตัวเข้ารหัส DRIVE-CLiQ ในตัว — ตัวเชื่อมต่อมาตรฐานที่พอร์ต DRIVE-CLiQ ฝั่งมอเตอร์
แกนเซอร์โวเครื่องมือเครื่อง CNC:เครื่องมือกล CNC SINUMERIK ที่ใช้ระบบขับเคลื่อน SINAMICS S120 พร้อมการตอบสนองของตัวเข้ารหัสมอเตอร์ DRIVE-CLiQ — ตัวเชื่อมต่อที่ได้รับการจัดอันดับ IP67 ทนทานต่อการสัมผัสสารหล่อเย็นโดยทั่วไปที่จุดเชื่อมต่อมอเตอร์
ไดรฟ์ข้อต่อหุ่นยนต์อุตสาหกรรม:ระบบขับเคลื่อนเซอร์โวหุ่นยนต์ที่ใช้ SINAMICS ซึ่งการเชื่อมต่อ DRIVE-CLiQ ที่มอเตอร์ข้อต่อแต่ละตัวต้องการประสิทธิภาพตัวเชื่อมต่อที่แข็งแกร่งและปิดผนึกในสภาพแวดล้อมการทำงานของหุ่นยนต์
การซ่อมแซมทดแทนและภาคสนาม:การเปลี่ยนตัวเชื่อมต่อ DRIVE-CLiQ ที่เสียหายในระหว่างการบำรุงรักษาภาคสนาม โดยเฉพาะอย่างยิ่งในกรณีที่ตัวเชื่อมต่อพลาสติกแบบเดิม 6FX2003-0DC67 ล้มเหลว โลหะ 6FX2003-0DM67 ให้การอัพเกรดการทำงานโดยตรงในตำแหน่งตัวเชื่อมต่อเดียวกัน
คำถามที่ 1: 6FX2003-0DM67 เป็นการทดแทนแบบดรอปอินสำหรับขั้วต่อพลาสติกรุ่นเก่า 6FX2003-0DC67 หรือไม่
ใช่ — เวอร์ชันโลหะ 6FX2003-0DM67 เป็นรุ่นต่อจาก 6FX2003-0DC67 โดยตรง โดยใช้อินเทอร์เฟซตัวเชื่อมต่อ RJ45 เดียวกันและการกำหนดพิน DRIVE-CLiQ ร่วมกัน รุ่นโลหะสามารถใช้แทนรุ่นพลาสติกในการใช้งานเดียวกัน โดยให้ความทนทานเชิงกลที่ดีขึ้น และการปิดผนึกด้านสิ่งแวดล้อมระดับ IP67 เป็นการอัพเกรดด้านการใช้งาน
คำถามที่ 2: ระดับ IP67 ใช้กับตัวเชื่อมต่อเพียงอย่างเดียวหรือต้องใช้โครงสร้างสายเคเบิลผสมพันธุ์เฉพาะหรือไม่
ระดับ IP67 ของตัวเชื่อมต่อ 6FX2003-0DM67 นั้นอธิบายถึงประสิทธิภาพการปิดผนึกของตัวเชื่อมต่อเมื่อเชื่อมต่อและเชื่อมต่ออย่างถูกต้อง การบรรลุการป้องกัน IP67 เต็มรูปแบบในระบบเคเบิลที่ประกอบยังต้องใช้สายเคเบิล DRIVE-CLiQ ที่มีระดับการป้องกันเดียวกัน และต้องแน่ใจว่าขั้วต่อเข้าที่และล็อคแน่นแล้ว ตรวจสอบระดับ IP ของชุดสายเคเบิลทั้งหมดจากเอกสารประกอบสายเคเบิล DRIVE-CLiQ ของ Siemens เนื่องจากปลอกหุ้มสายเคเบิลและตัวลดความเครียดยังส่งผลต่อระดับการป้องกันระบบโดยรวมอีกด้วย
คำถามที่ 3: อินเทอร์เฟซ DRIVE-CLiQ มีสัญญาณอะไรบ้างผ่านตัวเชื่อมต่อนี้
DRIVE-CLiQ มีการผสมผสานระหว่างกำลังไฟ DC แรงดันต่ำ (จ่ายไฟให้กับอุปกรณ์อิเล็กทรอนิกส์ของส่วนประกอบที่เชื่อมต่อ) และการสื่อสารแบบอนุกรมความเร็วสูง (ข้อมูลตำแหน่งตัวเข้ารหัส การระบุส่วนประกอบ ข้อมูลการวินิจฉัย และข้อมูลเฟิร์มแวร์) ผ่านการเชื่อมต่อสายเคเบิลรูปแบบ RJ45 เดียวกัน การกำหนดค่าพินของตัวเชื่อมต่อ 6FX2003-0DM67 รองรับอินเทอร์เฟซพลังงานและข้อมูลแบบรวมนี้ภายในรูปแบบ RJ45 มาตรฐาน 8 ตำแหน่ง
คำถามที่ 4: 6FX2003-0DM67 สามารถใช้กับไดรฟ์ SINAMICS รุ่นอื่นที่ไม่ใช่ S120 ได้หรือไม่
DRIVE-CLiQ ใช้กับแพลตฟอร์มไดรฟ์ SINAMICS หลายแพลตฟอร์มนอกเหนือจาก S120 รวมถึง S110 บางรุ่นและระบบไดรฟ์ Siemens รุ่นปัจจุบันอื่นๆ ที่ใช้มาตรฐานอินเทอร์เฟซ DRIVE-CLiQ ยืนยันจากเอกสารฮาร์ดแวร์ของระบบไดรฟ์เฉพาะว่าข้อกำหนดอินเทอร์เฟซ DRIVE-CLiQ และตัวเชื่อมต่อตรงกันหรือไม่ ในขณะที่รูปแบบตัวเชื่อมต่อทางกายภาพ RJ45 มีความสอดคล้องกันทั่วทั้งแพลตฟอร์มที่ติดตั้ง DRIVE-CLiQ ให้ตรวจสอบความเข้ากันได้กับชุดไดรฟ์และมอเตอร์เฉพาะในการติดตั้งเสมอ
