พัดลมทําความเย็นด้วยเซอร์โว
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Minebea |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 1608KL-05W-B59 |

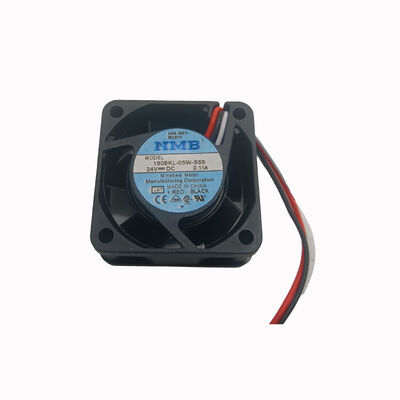

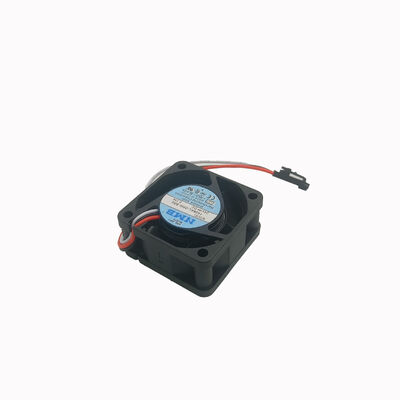

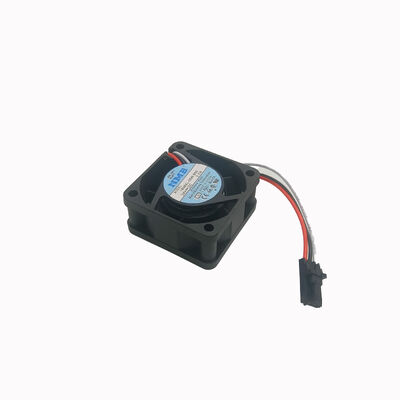

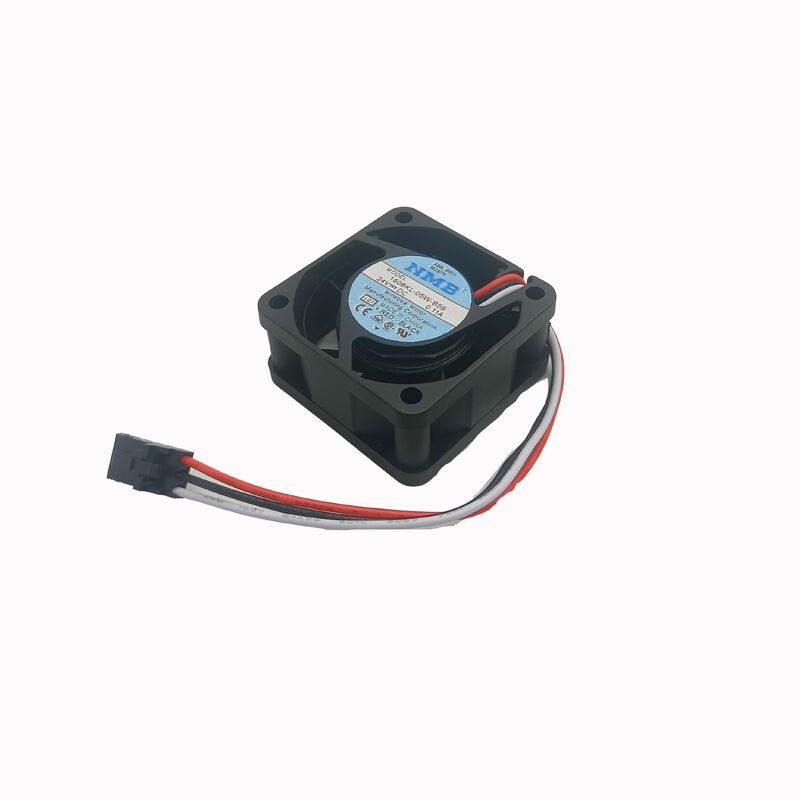

1608KL-05W-B59 คือพัดลมแนวแกน DC ขนาด 40×40×20 มม. ของ NMB สำหรับตำแหน่งการติดตั้ง 4020 (เส้นผ่านศูนย์กลาง 40 มม. ความลึก 20 มม.) — พัดลมขนาดกะทัดรัดที่รองรับการใช้งานระบายความร้อนระดับ PCB แบบติดตั้งบนแผง และตู้อิเล็กทรอนิกส์ขนาดเล็ก ที่ 24V และมีเอาต์พุตเซ็นเซอร์โรเตอร์แบบล็อค 3 สาย พัดลมนี้ได้รับการระบุเป็นพิเศษว่าเป็นพัดลมระบายความร้อนของระบบ CNC ของ FANUC อ้างอิงโยงกับหมายเลขชุดประกอบ FANUC A90L-0001-0528
ฟอร์มแฟคเตอร์ขนาด 40 มม. ทำให้มองไม่เห็นพัดลมนี้ในบริบทของตู้ไดรฟ์ขนาดใหญ่ โดยจะช่วยระบายความร้อนแต่ละโมดูล ชุดจอแสดงผล และ PCB ควบคุมในระยะใกล้ แทนที่จะระบายอากาศทั้งตู้
| พารามิเตอร์ | ค่า |
|---|---|
| ขนาด | 40×40×20มม |
| แรงดันไฟฟ้า | 24V DC |
| ช่วงการดำเนินงาน | 20V – 25.2V |
| ปัจจุบัน | 0.08A – 0.11A |
| การไหลของอากาศ | สูงถึง 9.5 ลูกบาศก์ฟุตต่อนาที |
| แรงดันสถิตย์ | 42.2 พ่อ |
| เสียงรบกวน | ≤33 เดซิเบล(เอ) |
| แบริ่ง | ลูกปืน |
| ชีวิต L10 | 50,000 ชม. ที่ 25°C |
| สายไฟ | 3 |
| อ้างอิง FANUC | A90L-0001-0528 |
สายที่สามให้สัญญาณเซ็นเซอร์โรเตอร์ที่ถูกล็อค — คุณสมบัติที่สำคัญสำหรับการรวมระบบ CNC ของ FANUC:
สัญญาณเตือนพัดลม CNC ของ FANUC:ตัวควบคุม CNC ซีรีส์ FANUC 30i, 31i และ 32i จะตรวจสอบเอาต์พุตความเร็วพัดลมบนสายที่สามของพัดลมระบายความร้อน เช่น 1608KL-05W-B59 เมื่อความเร็วพัดลมต่ำกว่าเกณฑ์ — ซึ่งบ่งชี้ถึงความล้มเหลวของแบริ่งหรือการอุดตันของพัดลม — CNC จะสร้างการแจ้งเตือนความผิดปกติของพัดลม การเตือนล่วงหน้านี้ช่วยให้ผู้ปฏิบัติงานสามารถกำหนดเวลาการบำรุงรักษาก่อนที่บอร์ดควบคุมที่เกี่ยวข้องกับความร้อนจะเสียหาย
การป้องกันโรเตอร์แบบล็อค:หากพัดลมหยุดทำงานจนสุด (ใบพัดถูกบล็อกหรือแบริ่งยึด) เอาท์พุตของโรเตอร์ที่ล็อคจะส่งสัญญาณความเร็วเป็นศูนย์ ระบบ CNC ส่วนใหญ่ตอบสนองด้วยการแจ้งเตือนทันที แทนที่จะรอให้ระบบป้องกันความร้อนทำงาน — ปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่พัดลมเย็นลง
การระบายความร้อนของแผงควบคุม CNC FANUC:พัดลมขนาด 40 มม. ในชุดควบคุมจอแสดงผล FANUC 30i/31i/32i และตำแหน่งการระบายความร้อนของแผง LCD
โมดูลควบคุมเครื่องมือเครื่อง CNC ระบายความร้อน:การระบายความร้อนแบบกำหนดเป้าหมายสำหรับ PCB แต่ละตัว การ์ดควบคุมแกน และบอร์ดอินเทอร์เฟซเซอร์โวภายในตู้ควบคุม CNC ของ FANUC
การระบายความร้อน PCB อิเล็กทรอนิกส์อุตสาหกรรม:การใช้งานพัดลม 24V DC 40 มม. ทั่วไปในตัวควบคุมระบบอัตโนมัติทางอุตสาหกรรม บอร์ดอินเทอร์เฟซไดรฟ์ และอุปกรณ์อิเล็กทรอนิกส์ควบคุมขนาดกะทัดรัด
คำถามที่ 1: FANUC รุ่นใดบ้างที่ใช้ 1608KL-05W-B59 (A90L-0001-0528)
1608KL-05W-B59 ได้รับการยืนยันสำหรับการกำหนดค่าการควบคุม CNC FANUC ซีรีส์ 30i, 31i และ 32i — โดยเฉพาะสำหรับชุดควบคุมประเภท LCD และชุดควบคุม CNC แบบสแตนด์อโลน (A02B-0303-C103 และหมายเลขชุดประกอบที่เกี่ยวข้อง) นอกจากนี้ยังใช้ในการกำหนดค่า CNC ขั้นสูง รวมถึงเครื่องแมชชีนนิ่งเซ็นเตอร์ 5 แกน ระบบกลึงและควบคุมเครื่องเจียรโดยใช้ซีรีส์ CNC เหล่านี้
คำถามที่ 2: รหัสสัญญาณเตือนพัดลมใดที่ 1608KL-05W-B59 ที่ล้มเหลวสร้างในตัวควบคุม FANUC?
ตัวควบคุม CNC ของ FANUC พร้อมการตรวจสอบพัดลมจะสร้างสัญญาณเตือน DS0300 (พัดลมระบายความร้อนหยุดทำงาน) หรือรหัสสัญญาณเตือนของระบบที่เทียบเท่า เมื่อสัญญาณความเร็วพัดลม 3 สายบ่งชี้ว่า RPM เป็นศูนย์ สัญญาณเตือนนี้จะปรากฏเป็นคำเตือนสีเหลืองหรือหยุดการทำงานของแกน ขึ้นอยู่กับการกำหนดค่าระบบ สัญญาณเตือน FANUC DS0300 ในการควบคุมซีรีส์ 30i/31i/32i ชี้ไปที่พัดลมระบายความร้อนโดยตรง — ตรวจสอบพัดลมขนาด 40 มม. ก่อน
คำถามที่ 3: 1608KL-05W-B59-L00 และ 1608KL-05W-B59 ที่ไม่มีคำต่อท้ายแตกต่างกันหรือไม่
ส่วนต่อท้าย -L00 ในระบบการตั้งชื่อของ NMB ระบุความยาวสายไฟมาตรฐาน โดยทั่วไป L00 จะระบุความยาวสายไฟมาตรฐาน (ไม่มีส่วนต่อท้าย) พัดลมนี้มีการแก้ไขปัจจุบันหลายครั้ง (รุ่น 0.08A และ 0.11A) ก่อนสั่งซื้อ ให้ยืนยันการแก้ไขปัจจุบันที่จำเป็นจากเอกสารการบริการของระบบ FANUC หรือเปรียบเทียบข้อมูลจำเพาะปัจจุบันของป้ายกำกับพัดลมเดิมกับรุ่นต่างๆ ที่มีจำหน่าย
คำถามที่ 4: 1608KL-05W-B59 สามารถติดตั้งในทิศทางใดก็ได้หรือไม่
ใช่ — พัดลมแบบลูกปืนทำงานได้อย่างน่าเชื่อถือในทุกทิศทางการติดตั้ง (แนวนอน แนวตั้ง กลับด้าน) โครงสร้างลูกปืนของ NMB ช่วยรักษาการหล่อลื่นในทุกทิศทาง ในส่วนประกอบแผงควบคุมของ FANUC พัดลมอาจถูกติดตั้งในทิศทางต่างๆ ขึ้นอยู่กับการกำหนดค่าการควบคุมเฉพาะ - การออกแบบลูกปืนไม่ได้จำกัดทิศทาง
