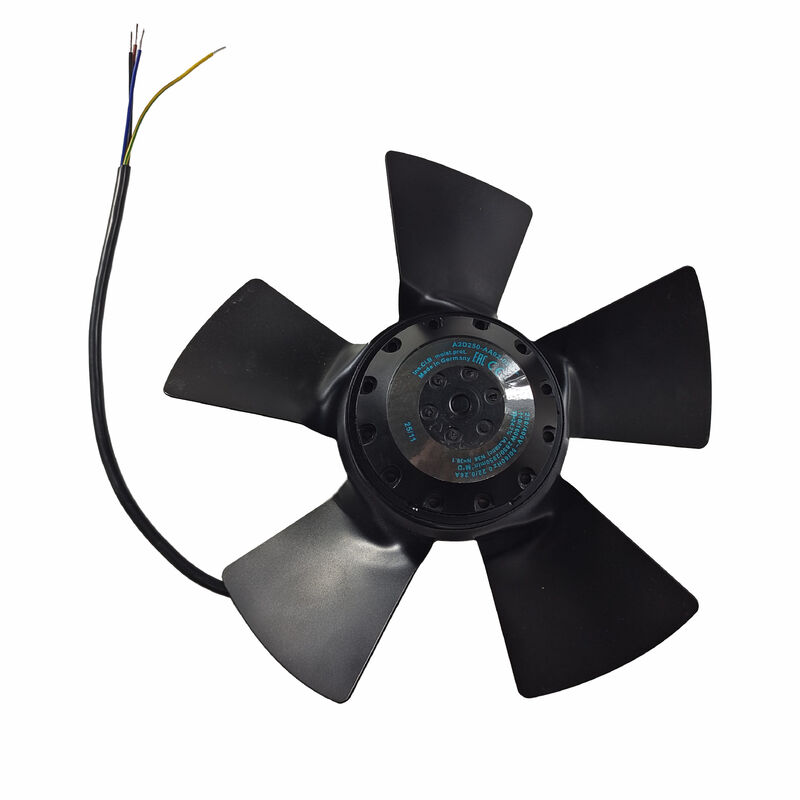

A2D250-AA02-02 พัดลมเย็นแกนใหม่ Ebmpapst A2D250AA0202

A2D250-AA02-02 คือพัดลมตามแนวแกนไฟฟ้ากระแสสลับสามเฟสขนาด 250 มม. จาก ebm-papst ผู้ผลิตพัดลมและมอเตอร์ชั้นนำของโลกสำหรับการใช้งานในอุตสาหกรรม ระบบ HVAC และอุปกรณ์ทำความเย็น พัดลมนี้สร้างขึ้นโดยมีมอเตอร์ M2D068-DF ทำงานโดยใช้ไฟ 3 เฟส 400V พร้อมการเชื่อมต่อแบบสตาร์ ให้การไหลเวียนของอากาศจำนวนมากโดยใช้พลังงานค่อนข้างต่ำ

ประสิทธิภาพที่ขึ้นกับความถี่ของพัดลม (การทำงาน 50Hz เทียบกับ 60Hz) ทำให้เหมาะสำหรับการปรับใช้ในโครงสร้างพื้นฐานทางไฟฟ้าระดับภูมิภาคทั้ง 50Hz (ยุโรป เอเชีย) และ 60Hz (อเมริกา) พร้อมความแตกต่างด้านประสิทธิภาพที่คาดการณ์ได้และบันทึกไว้

การออกแบบมอเตอร์สามเฟส 400V ของ A2D250-AA02-02 มีข้อได้เปรียบในการใช้งานมากกว่ามอเตอร์พัดลมแบบเฟสเดียวในอุตสาหกรรม:

• แรงบิดเริ่มต้นเอง:มอเตอร์เหนี่ยวนำสามเฟสสร้างแรงบิดเริ่มต้นโดยธรรมชาติจากสนามแม่เหล็กหมุนที่สร้างขึ้นโดยการจ่ายแบบเปลี่ยนเฟส ทำให้ไม่จำเป็นต้องสตาร์ทตัวเก็บประจุหรือขดลวดเสริม
• การส่งแรงบิดที่นุ่มนวลยิ่งขึ้น:มอเตอร์สามเฟสให้แรงบิดที่นุ่มนวลและคงที่มากกว่าเมื่อเทียบกับมอเตอร์แบบเฟสเดียว ส่งผลให้ชุดพัดลมสั่นสะเทือนน้อยลง
• ความเข้ากันได้ของอุปทานมาตรฐานอุตสาหกรรม:400V สามเฟสเป็นแรงดันไฟฟ้ามาตรฐานทางอุตสาหกรรมที่จำหน่ายทั่วยุโรป บางส่วนของเอเชีย และโรงงานอุตสาหกรรมหลายแห่งทั่วโลก ช่วยให้เชื่อมต่อโดยตรงได้โดยไม่ต้องมีอุปกรณ์แปลงแรงดันไฟฟ้าเพิ่มเติม

• การระบายความร้อนของตู้อุตสาหกรรม:ตู้ไฟฟ้าขนาดใหญ่และการระบายความร้อนของสวิตช์เกียร์ที่ต้องใช้ปริมาณการไหลเวียนของอากาศสูงที่ความดันคงที่ปานกลางเพื่อขจัดความร้อนออกจากอุปกรณ์อิเล็กทรอนิกส์กำลังที่อัดแน่น
• หน่วยจัดการอากาศ HVAC:พัดลมระบบระบายอากาศและจัดการอากาศในอาคารซึ่งมีรูปแบบแกนสามเฟสขนาด 250 มม. ให้ความสามารถในการไหลเวียนของอากาศที่จำเป็นสำหรับระบบหมุนเวียนอากาศเชิงพาณิชย์และอุตสาหกรรม
• อุปกรณ์กระบวนการทำความเย็น:อุปกรณ์ในกระบวนการอุตสาหกรรม ระบบอบแห้ง และการใช้งานระบายความร้อนด้วยอากาศแบบบังคับโดยใช้มอเตอร์พัดลมสามเฟสที่รวมอยู่ในวงจรทำความเย็นของอุปกรณ์
• เครื่องกำเนิดไฟฟ้าและระบบระบายความร้อนเครื่องยนต์:การใช้งานพัดลมระบายความร้อนเสริมในชุดเครื่องกำเนิดไฟฟ้าทางอุตสาหกรรมและระบบระบายความร้อนของเครื่องยนต์ที่ต้องการมอเตอร์พัดลมสามเฟสที่แข็งแกร่งและต่อเนื่อง

ข้อมูลจำเพาะมาตรฐาน A2D250-AA02-02 ไม่ได้ระบุการทำงานของไดรฟ์ความเร็วตัวแปร (VFD) ในการกำหนดค่าพื้นฐาน ยืนยันจากเอกสารของ ebm-papst ว่ามอเตอร์ M2D068-DF เหมาะสำหรับการควบคุม VFD หรือจำเป็นต้องใช้รุ่น A2D250 รุ่นที่มีพิกัด VFD การใช้งานมอเตอร์เหนี่ยวนำที่ไม่ได้รับการจัดอันดับสำหรับการใช้ VFD กับการจ่ายความถี่ที่แปรผันสามารถทำให้เกิดความเครียดของฉนวนจากฮาร์โมนิกรูปคลื่นของแรงดันไฟฟ้าและกระแสแบริ่ง

จุดทำงาน 60Hz จะทำให้มอเตอร์ทำงานด้วยความเร็วสูงขึ้นและมีอุณหภูมิภายในสูงขึ้น (ภายในอุณหภูมิแวดล้อมสูงสุดที่กำหนด 40°C สำหรับ 60Hz เทียบกับ 70°C สำหรับ 50Hz) โดยทั่วไปการทำงานใกล้กับขีดจำกัดความร้อนของมอเตอร์จะช่วยลดอายุการใช้งานของฉนวนเมื่อเทียบกับการทำงานโดยมีขอบเขตความร้อนมากขึ้น สำหรับการติดตั้งที่อุณหภูมิแวดล้อมต่ำกว่า 40°C อย่างสม่ำเสมอ จุดปฏิบัติการความถี่ทั้งสองจะมีอายุการใช้งานที่กำหนดตามลำดับ สำหรับอุณหภูมิแวดล้อมที่สูงขึ้น การทำงานที่ 50Hz จะให้ค่าอุณหภูมิเพิ่มเติม

การกำหนดค่ามาตรฐานรองรับการติดตั้งเพลาในแนวนอนหรือการติดตั้งในแนวตั้งที่โรเตอร์บนด้านล่าง การติดตั้งโรเตอร์บนด้านบนมีจำหน่ายในรูปแบบคำสั่งพิเศษ ยืนยันในเอกสารของ ebm-papst ว่าหมายเลขชิ้นส่วนมาตรฐาน A2D250-AA02-02 มีตัวเลือกนี้หรือไม่ หรือจำเป็นต้องใช้หมายเลขชิ้นส่วนที่แตกต่างกันสำหรับการวางแนวโรเตอร์ด้านบนหรือไม่

IP44 ป้องกันน้ำกระเซ็นจากทุกทิศทาง แต่ไม่ได้รับการจัดอันดับสำหรับการฉีดน้ำโดยตรง การล้างด้วยแรงดันสูง หรือการจุ่มใต้น้ำ สถานที่ติดตั้งที่เหมาะสม ได้แก่ ตู้อุตสาหกรรมในอาคาร ตู้อุปกรณ์กลางแจ้งแบบมีหลังคา และท่อ HVAC ภายในอาคารทั่วไป สำหรับสภาพแวดล้อมที่มีการชะล้าง การติดตั้งกลางแจ้งซึ่งมีฝนตกหนักหรือละอองน้ำโดยตรง หรือการใช้งานใดๆ ที่ต้องการการป้องกันน้ำเข้าที่สูงขึ้น ให้ยืนยันจากกลุ่มผลิตภัณฑ์ของ ebm-papst ว่าซีรีส์ A2D250 รุ่นที่ได้รับการจัดอันดับ IP สูงกว่ามีจำหน่ายหรือไม่
