พัดลมทําความเย็นด้วยเซอร์โว
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | NMB |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 4715KL-05W-B39 |

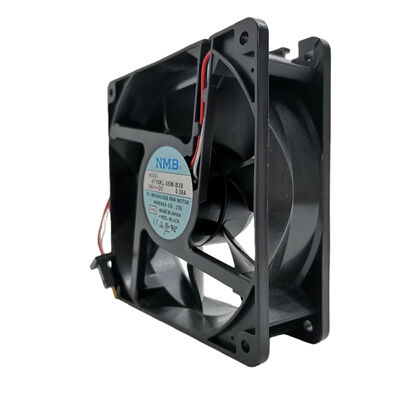

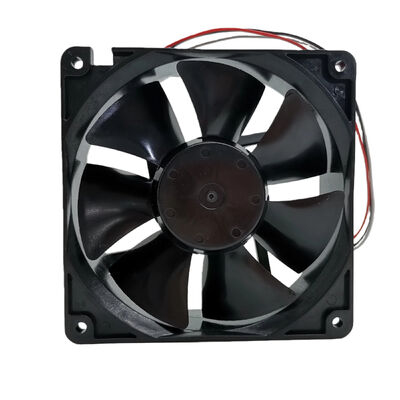

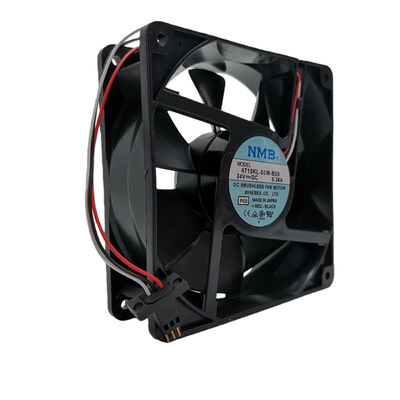

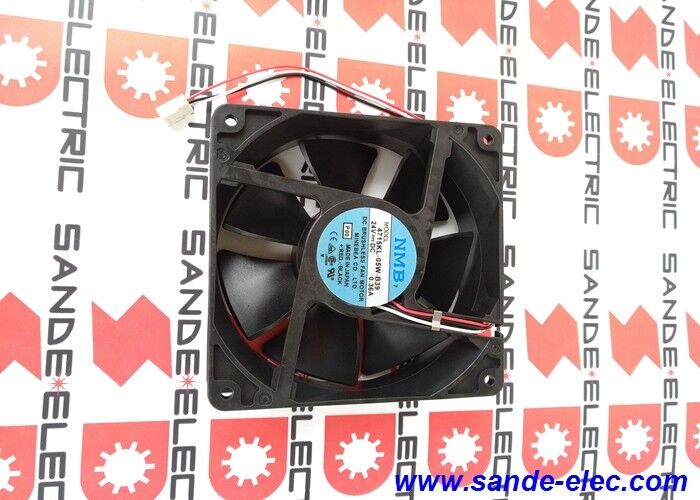

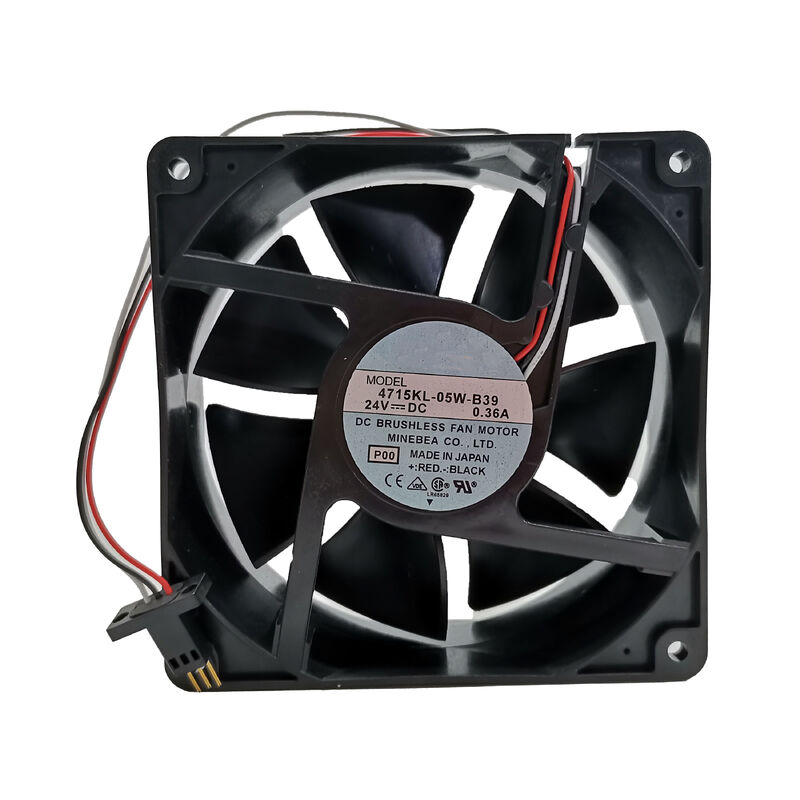

4715KL-05W-B39 เป็นพัดลมเย็นแกน 24V DC จาก NMB Technologies ผัดลมอุตสาหกรรมขนาด 119 มม ที่ให้อากาศไหล 108 CFM ที่ 2950 รอบต่อนาที โดยมีสัญญาณเตือนรอเตอร์ที่ล็อคด้วยสายที่สามนี่ไม่ใช่พัดลม 2 สายง่ายๆ: สายสัญญาณสัญญาณเตือนทําให้ระบบเจ้าภาพสามารถตรวจพบความล้มเหลวของพัดลมและสร้างความผิดพลาด ก่อนที่อุปกรณ์ที่กําลังเย็นจะถึงอุณหภูมิที่สําคัญ
พัสดุไฟฟ้าแบบ 24V DC ตรงกับการกระจายพลังงานในตู้ควบคุมอุตสาหกรรม ปัสดุไฟฟ้าแบบ 24V เดียวกันที่ใช้สําหรับ PLC, เซนเซอร์ และเครื่องควบคุมอิเล็กทรอนิกส์การกําจัดความต้องการของความดันไฟฟ้าที่กําหนดไว้สําหรับพัดลมเย็น.
| ปริมาตร | มูลค่า |
|---|---|
| ขนาด | 119 × 119 × 38 มม. |
| โวลเตชั่น | 24V DC |
| ระยะการทํางาน | 10 วอลต์ ∙ 27.6 วอลต์ |
| พลัง | 7.4W |
| ปัจจุบัน | 0.31A |
| ความเร็ว | 2950 รอบต่อนาที |
| การไหลของอากาศ | 108 CFM (3.07 m3/min) |
| ความดันสแตติก | 68.1 Pa |
| เสียง | 42.5 dB ((A) |
| หมุน | หมุนลูกบอล |
| อายุ (L10) | 100,000 ชั่วโมง @ 25°C |
| สายไฟ | 3 |

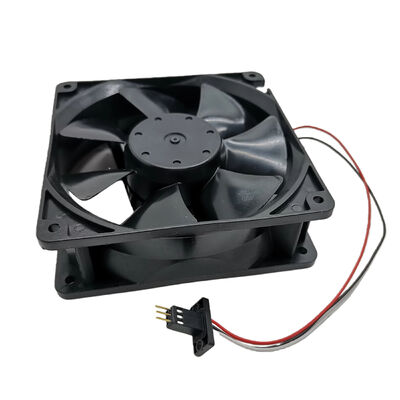

สายไฟที่สามของ 4715KL-05W-B39 ให้สัญญาณเตือนหมุนล็อค
วิธีการทํางาน:สายสัญญาณสัญญาณเตือนส่งสัญญาณโลจิก (มักจะเปิดคอลเลคเตอร์) ที่เต้นด้วยความถี่ที่สัดส่วนกับความเร็วของพัดลมเมื่อความเร็วของพัดลมลดลงต่ํากว่าประมาณ 50% ของความเร็วปริมาณ (เพราะความผิดปกติของหมุน, ภาวะที่ติดขัด, หรือการไหลของอากาศที่ถูกปิด) เครื่องควบคุมตรวจจับการเปลี่ยนแปลงสัญญาณและสามารถสร้างความผิดพลาดระบบหรือเตือน.
การตรวจพบความผิดพลาดในระยะแรกความล้มเหลวของหักในแฟนมุมมักจะขยายไปอย่างช้า ๆ ผิวเคลือบหักของหักเริ่มต้นทําให้ความเร็วลดลงก่อนความล้มเหลวสมบูรณ์เตือน 3 สายอนุญาตให้ผู้ควบคุมระบบในการตรวจพบความเสื่อมสภาพนี้และกระตุ้นการเตือนการบํารุงรักษา ก่อนความล้มเหลวพัดลมภัยพิบัติที่ทําให้ระบบ overtemperature.
การบูรณาการ FANUC CNC:FANUC CNC controls and servo drive modules with the FANUC A90L-0001-0509 fan reference use the alarm signal output to generate fan fault alarms — alerting operators to schedule maintenance before heat-related damage occurs.
FANUC CNC และการเย็น servo drive:การเปลี่ยนพัดลมในตู้ควบคุม FANUC ที่อ้างอิง A90L-0001-0509 ‡ เครื่องเสริมพลังงาน servo, โมดูลควบคุมแกน, และชุดพัดลม CNC ที่เย็นโดยพัดลม 24V DC พร้อมการติดตามสัญญาณเตือน
เครื่องขับเคลื่อนอุตสาหกรรมและอุปกรณ์หมุนแปลง:แฟนเย็นที่ใช้พลังงาน 24 วอลต์ในตู้ VFD, กล่องเครื่องขยาย servo และแผ่นควบคุมอัตโนมัติที่ต้องการการเย็นที่ติดตามด้วยสัญญาณเตือน
อุปกรณ์เซอร์เวอร์และโทรคมนาคม:อุปกรณ์เครือข่ายที่มีประสิทธิภาพสูงและเซอร์เวอร์ชัสซี่ที่ต้องการแฟนต้าน้ํามันแบบต่อเนื่อง 24 วอลต์ DC พร้อมการตรวจจับโรเตอร์ล็อค
เครื่องควบคุมอัตโนมัติอุตสาหกรรม:ตู้ PLC, แฮร์ดแวร์ SCADA และระบบคอมพิวเตอร์อุตสาหกรรมที่ต้องการการควบคุมการเย็น
Q1: การออกสัญญาณเตือนของ 4715KL-05W-B39 เชื่อมต่อกับอะไร?
สัญญาณเตือนเชื่อมต่อกับข้อมูลเข้าดิจิตอลบนเครื่องขับเคลื่อนหรือเครื่องควบคุม ∙ หน่วยเข้าตรวจสอบผลิตแรงผลักดันของพัดลมเครื่องเสริมเสียง FANUC ที่มีอัตราอ้างอิงแฟน A90L-0001-0509 มีการเข้าสัญญาณเตือนแฟนที่ตั้งไว้เพื่ออ่านสัญญาณสายสายที่ 3หากความถี่ของแรงผลักดันลดต่ํากว่าขั้นต่ําที่แสดงให้เห็นถึงความล้มเหลวของพัดลม เครื่องขับเคลื่อนจะผลิตรหัสเตือนพัดลม ในระบบที่ไม่มีการใส่สัญญาณเตือนพัดลมเครื่องวงจรติดตามพัดลมที่แยกแยก (คอนเตอร์หรือเครื่องแปลงความถี่เป็นแรงดัน) สามารถประมวลผลสัญญาณได้.
Q2: 4715KL-05W-B39 สามารถใช้เป็นพัดลม 2 สาย โดยปล่อยสายเตือนตัด?
ใช่ ผู้น้ํามันจะทํางานปกติกับสาย V + และ V - ที่เชื่อมต่อเท่านั้น สายที่สามสามารถปล่อยให้ไม่เชื่อมต่อ (ลอย) โดยไม่ส่งผลต่อการทํางานของเครื่องปั่นการตัดสายสัญญาณเตือนจะกําจัดความสามารถในการตรวจพบความล้มเหลวของพัดลม, และอุปกรณ์ overheating จะเกิดขึ้นโดยไม่ต้องเตือน
Q3: ระยะอุณหภูมิแวดล้อมที่ใช้กับ 4715KL-05W-B39 คืออะไร?
ประเภท B39 ใช้งานจาก -10 °C ถึง +70 °C (ช่วง B10 ถึง B40) อุณหภูมิในการเก็บรักษาคือ -40 °C ถึง +70 °C The B39 operating temperature range accommodates industrial drive cabinet ambient temperatures up to 70°C — which may occur in poorly ventilated enclosures or in high ambient temperature industrial environments. ยืนยันจากคู่มือการติดตั้งของไดรฟ์ว่าอุณหภูมิแวดล้อมของตู้จะอยู่ในช่วงนี้
Q4: 4715KL-05W-B39 (DC, 108 CFM) เปรียบเทียบกับ 4715PS-20T-B30 (AC, 102 CFM) ในตู้เดียวกันอย่างไร?
ทั้งคู่เป็นแฟน 120 มิลลิเมตรที่มีการไหลของอากาศที่คล้ายกัน (108 VS 102 CFM) ซึ่งแตกต่างกันโดยเฉพาะในความดันไฟฟ้า (24V DC VS 200V AC) แฟน DC ให้สัญญาณเตือนและระยะความดันทํางานที่กว้างกว่าพัดลม AC ต้องการไฟฟ้า 200V โดยตรง. การเลือกขึ้นอยู่กับความแรงกดไฟฟ้าที่มีอยู่ในตู้และถ้ามีการติดตามสัญญาณเตือนแฟนที่จําเป็นในตู้ที่มีทั้ง 24 วอลต์และ 200 วอลต์มีเครื่อง DC 4715KL พร้อมการติดตามสัญญาณเตือน เป็นเครื่องมือสําคัญ.
