| สถานที่กำเนิด | ไต้หวัน |
| ชื่อแบรนด์ | FOTEK |
| ได้รับการรับรอง | CE ROHS |

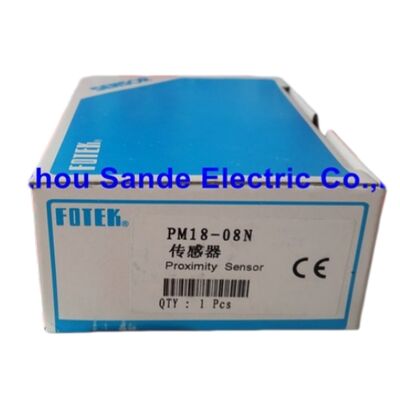

| หมายเลขรุ่น | PM18-08N |
เลขส่วน:PM18-08N (รุ่นฐาน: PM18-08N-S)
ผู้ผลิต:บริษัท โฟเทค คอนโทรลส์ จํากัด (ไต้หวัน)
บ้านพัก:M18, กระบอกที่มีกลม
การติดตั้ง:ไม่ล้าง (ไม่ใส่)
ระยะทางการตรวจจับ:80.0 มิลลิเมตร
Logic การออก:NPN เปิดปกติ (NO)
ความดันไฟฟ้า:10V30V DC
อัตราการตอบสนอง:800 Hz
การเชื่อมต่อสายไฟ:DC 3 สาย
ตัวแปรที่เกี่ยวข้อง:
รายการFotek PM18-08Nเป็นเซ็นเซอร์ความใกล้ชิดแบบอัมพฤทธิ์ M18 ที่ไม่ลื่นด้วยระยะทางการตรวจจับ 8 mm, NPN ปกติเปิดออกและความถี่การสลับ 800Hz ส่วนหนึ่งของครอบครัวสี่ตัวที่จัดระเบียบอย่างชัดเจน ซึ่งครอบคลุม NPN/PNP และ NO/NC ในกระเป๋า M18 เดียว.
ตัว "N" ในตัวเลขส่วนระบุผลิต NPN และการไม่มีตัว "B" ยืนยันว่าโลจิกเปิดปกติ; เพิ่ม "B" สําหรับปิดปกติ, แลก "N" สําหรับ "P" สําหรับ PNP, และเมทริกซ์การคัดเลือกสมบูรณ์.
ระยะทางการตรวจจับ 8 มิลลิเมตรจากร่าง M18 ที่ไม่ลื่นเป็นรายละเอียดเชิงปฏิบัติการสําหรับหลายรูปแบบของเครื่องมือและการใช้งานอัตโนมัติ Non-flush (unshielded) construction allows the sensor's oscillating electromagnetic field to project forward without lateral attenuation from internal shielding — achieving 8mm detection range from the M18 body diameter while a shielded M18 sensor of the same size would typically reach 5–7mm.
การทุ่มเทคือข้อจํากัดในการติดตั้ง: ปลายเซ็นเซอร์ต้องเด่นออกจากบราคเกตการติดตั้งของมัน แทนที่จะถูกล้างกับโลหะรอบ ๆซึ่งต้องการโซนที่ไม่มีโลหะรอบหน้าการตรวจจับ.
800 เฮอร์ซ เป็นความถี่ที่น่าเคารพ สําหรับเซ็นเซอร์อัดแรง M18
ในระดับ 800Hz เซนเซอร์สามารถตรวจสอบได้ถึง 800 รอบเต็มต่อวินาที รวดเร็วพอสําหรับการยืนยันตําแหน่งส่วนใหญ่และเพียงพอสําหรับการนับจังหวะด้วยความเร็วปานกลางจากแผ่นหมุนหรือฟันเกียร์ที่ความถี่ที่ผ่านเป้าหมายอยู่ภายใต้ 400 เหตุการณ์ต่อวินาที.
ซีรี่ย์ PM18 เป็นผลิตภัณฑ์ M18 แบบสแตนดาร์ดของ Fotek ผลิตในไต้หวันและมีมุ่งหมายสําหรับ PLC-based automation ในเครื่องมือเครื่องจักร, อุปกรณ์การประกอบ, ระบบขนส่ง, และการจัดการวัสดุ
The full four-variant selection within the PM18-08 family means a single sensor body type covers the most common output requirements without maintaining separate inventory of physically different sensors.
| ปริมาตร | มูลค่า |
|---|---|
| บ้านพัก | M18, กระบอกที่มีกลม |
| การติดตั้ง | ไม่ล้าง (ไม่ใส่) |
| การตรวจจับระยะทาง | 80.0 มิลลิเมตร |
| ผลิต | NPN, NO, 3 สาย |
| โลเตชั่นไฟฟ้า | 10V30V DC |
| อัตราการตอบสนอง | 800 Hz |
| รูปแบบที่มีอยู่ | NPN/NO, NPN/NC, PNP/NO, PNP/NC |
| ผู้ผลิต | โฟเตค คอนโทรลส์ จํากัด |
ครอบครัว PM18-08 เป็นชุดที่สมบูรณ์แบบโดยเจตนา: NPN/NO, NPN/NC, PNP/NO, และ PNP/NC, ทั้งหมดแบ่งบ้าน M18 เดียวกัน, ระยะทางการตรวจจับ 8 มม, และระยะไฟฟ้า DC 10 30V.
นั่นหมายความว่าเมื่อนักออกแบบเครื่องมือเลือก PM18-08 เป็นจุดตรวจจับNO vs NC) สามารถเปลี่ยนได้ตลอดเวลาโดยการแทนตัวแปรคําตอบที่เหมาะสมโดยไม่ต้องเปลี่ยนการติดตั้งเครื่องกล, หมุนติดตั้ง, หรือการนําสายเคเบิล
ในระบบ PLC การเลือกโลจิกผลิตถูกขับเคลื่อนโดยประเภทบัตรเข้า PLC. เครื่องตรวจจับ NPN (การจม) เชื่อมต่อกับบัตรเข้า PLC โดยมี NPN / การจม หน่วยเข้าที่ทั่วไปในการออกแบบเครื่องจักรมาตรฐานญี่ปุ่น.
เครื่องตรวจจับ PNP (sourcing) เชื่อมต่อกับพาร์ท PLC ที่มี PNP / การเข้าที่มาการมีตัวแปรทั้งสี่ตัวในสินค้าเซ็นเซอร์เดียวทําให้กลยุทธ์การจัดสรรง่ายขึ้น.
การเลือก NO เทียบกับ NC ขึ้นอยู่กับความต้องการของโลกิกการควบคุม: การออก NO สําหรับการตรวจจับตัวอยู่แบบมาตรฐาน (การออกจะทํางานเมื่อเป้าหมายอยู่ในระยะ)
ผลิต NC สําหรับการล็อคกันความผิดพลาด (ผลิตปกติจะนําและตัดพลังงานเมื่อเป้าหมายถูกตรวจพบ หรือเมื่อวงจรเซ็นเซอร์ล้มเหลว
การกําหนดที่ไม่ลื่นเป็นผลโดยตรงของการตัดสินใจออกแบบ เพื่อให้ระยะทางการตรวจจับสูงสุดในร่างกาย M18 โดยไม่ต้องป้องกันภายในสนามที่มีความกว้างขวางที่ยืดขวางข้างและข้างหน้า.
ระเบียบการติดตั้งต้องการให้หน้าเซ็นเซอร์เด่นเหนือพื้นผิวของบราคเกตการติดตั้ง โดยมีบริเวณที่ว่างไม่มีโลหะรอบปลายที่กําหนดไว้ในภาพวาดการติดตั้ง PM18 ของ Fotek
ช่องกั้นโลหะควรตรงกับเส้นกว้างของตัวเซ็นเซอร์ โดยไม่ล้อมรอบปลายฟลัช
ในการใช้งานเครื่องมือที่ใช้จริง เครื่องตรวจจับ M18 ที่ไม่ลื่นมักถูกติดตั้งบนบราคเกตขยายหรือในบล็อกการติดตั้งเซ็นเซอร์ที่ตั้งปลายเซ็นเซอร์ในระยะห่างที่เหมาะสมจากโครงสร้างเครื่อง.
The slightly more complex mounting hardware is a common trade-off accepted in exchange for the additional 2–3mm of sensing distance that non-flush construction provides over a comparable flush-mountable M18 model.
ด้วยวงจร ON/OFF ครบถ้วน 800 ครั้งต่อวินาที PM18-08N รับรองความต้องการการตรวจจับของส่วนใหญ่ของเครื่องมือและการใช้งานอัตโนมัติการยืนยันปลายการเดินทางของกล่องปนูมาติก, การตรวจจับตําแหน่ง pallet บนตัวชี้แจงคอนเวียร์ การตรวจสอบตัวเครื่องมือในศูนย์แปรรูปและการยืนยันส่วนในเครื่องในเซลล์การประกอบทั้งหมดทํางานในอัตราที่ต่ํากว่า 100 เหตุการณ์ต่อวินาที.
สําหรับการนับจังหวะจากส่วนประกอบหมุน √ ฟันเกียร์, ไดสก์โคเดอร์, คามล็อบ √ อัตราจํากัดความถี่กําหนด RPM สูงสุดที่เซ็นเซอร์สามารถนับได้อย่างน่าเชื่อถือ
ที่ 800Hz กับเกียร์ 24 ฟัน, RPM ขั้นสูงสุดคือ 800 × 60 ÷ 24 = 2,000 RPM สําหรับการนับความเร็วสูงกว่า,ความถี่ 800Hz ของ PM18-08N ควรตรวจสอบกับความต้องการอัตราการกระแทกสูงสุดของแอปพลิเคชั่น.
Q1: ความแตกต่างระหว่าง PM18-08N-S และ PM18-08N (โดยไม่ใช้ย่อ -S) คืออะไร?
คําย่อ -S ในซีรีส์ Fotek PM18 โดยทั่วไประบุสายเคเบิลหรือการตั้งค่าเครื่องเชื่อมเฉพาะเจาะจงในหลายช่วงเซ็นเซอร์ FotekS หมายถึงรุ่นแบบเคเบิลมาตรฐาน แทนรุ่นที่จบด้วยสายเชื่อม. ทั้งสองรุ่นมีสเปคชันการตรวจจับเดียวกัน (8 มม, NPN, NO, 1030VDC, 800Hz)
ยืนยันประเภทการเชื่อมแบบที่แม่นยําจากสัญลักษณ์สินค้าหรือเอกสาร PM18 ของ Fotek ในปัจจุบัน เนื่องจากการใช้พจนานิเทศต่อรองอาจแตกต่างกันระหว่างการผลิต
Q2: ระยะทางการตรวจจับคือ 8 มิลลิเมตร ภาวะอุณหภูมิส่งผลต่อมันอย่างไรในช่วงการทํางาน?
อุณหภูมิส่งผลกระทบต่อความถี่ของออสซิลเลเตอร์ ภายในวงจรอินดูคทีฟของเซ็นเซอร์ ซึ่งในทางกลับกันจะย้ายจุดเปลี่ยน
สําหรับเซนเซอร์อุตสาหกรรมแบบสแตนด์ดาร์ค ระยะทางการตรวจจับแตกต่างกันประมาณ ± 10% ในช่วงอุณหภูมิการทํางาน สําหรับ PM18-08N ที่ 8 มม.นี่คือความแตกต่างประมาณ ±0.8 มิลลิเมตร
ระยะว่างในการติดตั้งที่ใช้ได้ ควรตั้งให้อยู่ในระยะ 80% ของระยะทางชื่อ (ประมาณ 6.4 มม) เพื่อรักษาการเปลี่ยนที่น่าเชื่อถือได้ตลอดช่วงอุณหภูมิทั้งหมดจากการเริ่มต้นเย็นสู่อุณหภูมิการทํางานในสภาพคงที่.
Q3: PM18-08N สามารถตรวจจับอะลูมิเนียมหรือสแตนเลสส่วนประกอบได้หรือไม่ ไม่ใช่แค่โลหะเหล็ก?
ใช่ แต่ในระยะทางการตรวจจับที่ลดลง คณิตการแก้ไขโลหะประเภทไม่เป็นเหล็กสําหรับเซ็นเซอร์อัดสัดส่วนมาตรฐานประมาณ: อลูมิเนียม 0.3?? 0.4 × (2.4?? 3.2 มิลลิเมตรที่มีประสิทธิภาพ), เหล็กไร้ขัด (austenitic) 0.6?? 0.75× (ประสิทธิภาพ 4.8?? 6 มม) ทองแดง 0.4?? 0.5 × (3.2?? 4 มม)
นี่คือค่าประมาณ หน่วยปรับจริงขึ้นอยู่กับสับสนธิเฉพาะเจาะจงและเจโอเมตรีเป้าหมาย สําหรับเป้าหมายที่ไม่ใช่เหล็กในแอพลิเคชั่นที่ความห่าง 8 มม.ควรพิจารณาใช้เซ็นเซอร์อินดูคทีฟที่มีตัวเล็กกว่า (ระยะทางนามinale ต่ํากว่า แต่มีปัจจัยการแก้ไขสูงขึ้นต่อประเภทเซ็นเซอร์) หรือเทคโนโลยีเซ็นเซอร์ที่แตกต่างกัน.
Q4: การออก NPN ของ PM18-08N เชื่อมต่อกับ PLC มาตรฐานอย่างไร?
การเชื่อมต่อ NPN สามสาย: สายสีน้ําตาลเพื่อให้บริการบวก (+ 24V DC), สายสีฟ้าเพื่อให้บริการทั่วไป (0V), สายสีดํา (การออก) ไปยัง PLC NPN ทิมินอลการเข้าดิจิตอล
การ์ดเข้า PLC ต้องมี NPN / การลงใน เมื่อเซ็นเซอร์ตรวจจับเป้าหมาย ทรานซิสเตอร์ NPN นําและดึงปลายทางเข้าไปยัง 0V PLC จดหมายการเข้าล็อกก์ 1
เมื่อไม่มีเป้าหมายมีอยู่, การออกกําลังเปิด (อุปสรรคสูง), และ PLC จดทะเบียนโลจิก 0.ตรวจสอบความต้องการกระแสไฟฟ้าขั้นต่ําในสภาพ ON ของบัตรเข้า PLC (โดยทั่วไป 515 mA) ได้ถูกตอบสนองกับความกระแสไฟฟ้าและความต้านทานของเคเบิล.
Q5: เกิดอะไรขึ้นถ้าผลิตของเซ็นเซอร์ถูกตัดสายสั้นกับอุปทาน?
หากสายออกสีดําถูกตัดเชือกโดยบังเอิญไปยังไฟ + 24V (หรือสีฟ้าที่พบในวงจร PNP) ทรานซิสเตอร์ออกจะนํากระแสไฟฟ้าตัดเชือกเต็มเซนเซอร์แบบสแตนดาร์ดแบบอัมพาตประกอบด้วยการป้องกันการตัดสั้นในอัตราการออก ที่จํากัดกระแสผ่านระยะการออกไปยังค่าที่ปลอดภัย และป้องกันการบาดเจ็บของทรานซิสเตอร์ในสภาพความผิดพลาดสั้น.
สําหรับการตัดวงจรสั้นต่อเนื่อง วงจรป้องกันจัดการกับความผิดพลาดชั่วคราว แต่ไม่ได้ออกแบบให้ทํางานต่อเนื่องในสภาพการตัดวงจรสั้น
