| สถานที่กำเนิด | ไต้หวัน |
| ชื่อแบรนด์ | FOTEK |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | MT-6MX |

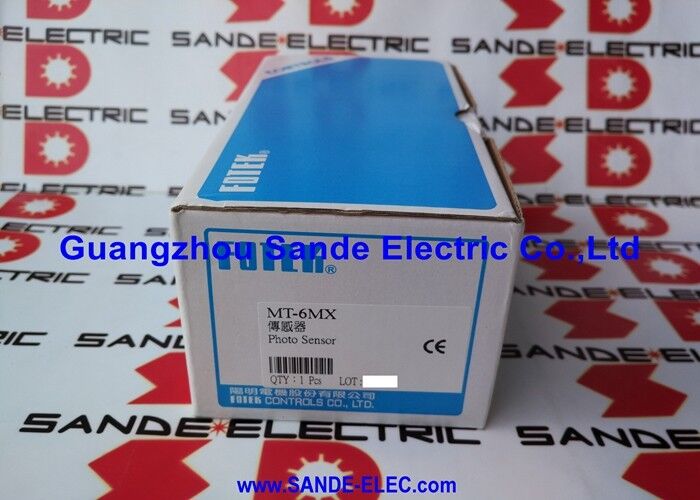

รายการโฟเตค MT-6MXเป็นเซ็นเซอร์ไฟฟ้าขนาดเล็กแบบผ่านรังสีที่ติดตั้งอยู่รอบตัวกระเป๋าสะพาย compact MT วงศ์ใหญ่ 13.5 มม. สูง 25 มม.ความยาว 30 มิลลิเมตร ขณะที่ให้บริการ 6 เมตรของระยะการตรวจจับในรูปแบบตรงข้ามรังสี.
That combination of small body and long sensing distance is the core of the MT-6MX's value in industrial applications where physical installation space is constrained but the detection zone itself is wide.
การตรวจจับรังสีผ่านวางตัวส่งและตัวรับในห้องพักที่แยกกันอยู่ด้านตรงข้ามของเขตตรวจจับ เมื่อรังสีระหว่างพวกเขาถูกตัดโดยเป้าหมายเครื่องรับตรวจจับการสูญเสียสัญญาณและสวิทช์การออก.
นี่คือวิธีการตรวจจับไฟฟ้าแสงที่น่าเชื่อถือที่สุดสําหรับวัตถุที่ไม่โปร่งใส: เซ็นเซอร์ไม่ได้พึ่งพาความสะท้อนของพื้นผิวของเป้าหมาย, ขนาด,หรือสี ∙ มันแค่เห็นว่ารังสีถูกปิดหรือไม่.
ในความสูง 6 เมตร MT-6MX สามารถครอบคลุมความกว้างของเครื่อง, ช่องว่างของคอนเวียร์, จุดเข้า, และโซนการบรรทุกที่เซ็นเซอร์สะท้อนหรือสะท้อนกลับส่วนใหญ่ไม่สามารถครอบคลุมจากตําแหน่งการติดตั้งเดียว
การออก NPN และ PNP ทันทีเป็นลักษณะการติดตั้งที่เชิงปฏิบัติการดังนั้นสายเซ็นเซอร์เป็น NPN หรือ PNP (sourcing) การ์ดเข้า PLC โดยไม่ต้องสลับเซ็นเซอร์หรือเพิ่มเครื่องแปลงสัญญาณ.
NPN เชื่อมต่อกับบัตร PLC ที่เทอร์มินัลการเข้าถูกดึงต่ําเมื่อเซ็นเซอร์เปิด; PNP เชื่อมต่อกับบัตรที่เทอร์มินัลถูกดึงสูงมีทั้งบนอุปกรณ์เดียวกัน หมายความว่าเซ็นเซอร์เดียวกันรองรับทั้งยุโรปและเอเชียเครื่อง PLC มาตรฐานจากสต็อคเดียว.
บ้านที่คอมแพ็คต์ที่มีการจัดอันดับ IP67 พร้อมการป้องกันการตัดสั้นและการสับเปลี่ยนขั้วโลก ทําให้ MT-6MX เป็นตัวเลือกที่ใช้ได้สําหรับสภาพแวดล้อมเครื่องมือ ระบบขนส่ง เครื่องจักรบรรจุและสายการจัดการวัสดุที่เซ็นเซอร์มักเผชิญหน้ากับสารเย็น, ความสั่นสะเทือน และความผิดพลาดในสายไฟบางครั้งระหว่างการบํารุงรักษา
| ปริมาตร | มูลค่า |
|---|---|
| ประเภท | ช่วงแสงผ่าน |
| การตรวจจับระยะทาง | 6 เมตร (แสงผ่าน) |
| ผลิต | NPN และ PNP ร่วมกัน, NO |
| โลเตชั่นไฟฟ้า | 10V30V DC |
| ขนาดของบ้าน | 13.5 × 25.0 × 30.0 มิลลิเมตร |
| การจัดอันดับ IP | IP67 |
| การคุ้มครอง | สายลัดสั้น การสลับขั้ว |
| ผู้ผลิต | โฟเตค คอนโทรลส์ จํากัด |
ในการตรวจจับไฟฟ้าแสงกระจายและสะท้อนกลับ การตรวจจับที่น่าเชื่อถือขึ้นบางส่วนจากเป้าหมายและมุมการนําเสนอทั้งหมดส่งผลกระทบต่อจํานวนแสงที่กลับไปที่ตัวรับ.
เป้าหมายที่สะท้อนแสงสูงบนเซ็นเซอร์สะท้อนแสงกลับอาจหลอกตัวตรวจจับ; พื้นที่สีดําแมทบนเซ็นเซอร์กระจายได้อาจผลิตสัญญาณกลับไม่เพียงพอ
การตรวจจับรังสีผ่านกําจัดตัวแปรเหล่านี้โดยสิ้นเชิง: เครื่องตรวจจับจะวัดการมีหรือไม่มีรังสีและคุณสมบัติที่ต้องการของเป้าหมายเพียงอย่างเดียวคือมันบล็อกรังสีเพียงพอที่จะลดสัญญาณของตัวรับต่ํากว่าขั้นต่ํา.
ในระยะ 6 เมตร, MT-6MX ครอบคลุมโซนตรวจจับที่เหมาะสําหรับการติดตามทางเดิน, การตรวจจับการเข้าของเครื่องจักร, การตรวจจับความกว้างของคอนเวียร์, และการตรวจจับพัลเล็ต / ยานในพื้นที่เก็บของ.เส้นทางของรังสีจะเดินจากตัวส่งแยกไปยังตัวรับ ̇ ทั้งสองต้องการการติดตั้งและสายไฟ, แต่การตรวจจับที่เกิดขึ้นคือความแข็งแกร่งต่อกับสภาพผิวเป้าหมาย, การสะท้อนของสภาพแวดล้อม, และผิวพื้นหลังที่สั่นสะเทือนที่ท้าทายชนิดเซ็นเซอร์ที่สะท้อน.
ในขนาด 13.5 × 25 × 30 มิลลิเมตร, ตู้การ์ตูนซีรีส์ MT เป็นหนึ่งในตู้สี่เหลี่ยมขนาดเล็กที่สุดในสายไฟฟ้าไฟฟ้า Fotek ขนาดนี้ทําให้ MT-6MX สามารถติดตั้งในกรอบเครื่อง,ระหว่างรางป้องกัน, หลังแผ่นอุปกรณ์ และในตําแหน่งที่เซ็นเซอร์แบบบล็อกมาตรฐานไม่เข้ากันได้
การติดตั้งเป็นแบบมาตรฐานสําหรับชุดนี้ โดยใช้การติดตั้งรูผ่านหรือบราคเก็ตที่เข้ากันได้กับชุดอุปกรณ์เสริม Fotek MT
หลังคาขนาดเล็กไม่เสี่ยงต่อการคุ้มครองสิ่งแวดล้อมการรับประกันการทํางานของเซ็นเซอร์อย่างถูกต้องในสภาพแวดล้อมที่มีการเผชิญกับการล้างหมอกของน้ําเย็น และฝุ่นที่สะสมขึ้น ที่จะทําให้อุปกรณ์ที่ปิดได้ไม่ดี
การที่มีผลิต NPN และ PNP ได้พร้อมกันจากหน่วยรับเดียวกันจะลบข้อจํากัดการเลือกเซ็นเซอร์ที่กําหนดโดยความขั้วของบัตรเข้า PLC
In mixed-standard machine environments — common in Asian manufacturing facilities where Japanese NPN-standard machines and European PNP-standard machines operate side by side — a single MT-6MX stock item serves both without requiring separate NPN and PNP variants.
การเชื่อมต่อสายไฟง่าย: เชื่อมสายสีน้ําตาลกับไฟฟ้า +24V DC, สายสีฟ้ากับไฟฟ้าทั่วไป (0V).
สําหรับการออก NPN สายสีดําเชื่อมต่อกับ PLC NPN ทอร์มิเนลการเข้าและการออกซึมปัจจุบันเมื่อการออกเป็นกิจกรรม สําหรับการออก PNPสายสีขาวเชื่อมต่อ PLC PNP ปลายการเข้าและแหล่งปัจจุบันเมื่อทํางาน.
จําเป็นต้องเชื่อมต่อเพียงสายออกเดียวในอุปกรณ์ใด ๆ สายออกที่ไม่ใช้งานถูกแยกและปล่อยให้เปิด
Q1: MT-6MX ออกแสงที่มองเห็นได้หรือแสงอินฟราเรดในโหมดรังสี?
ซีรีย์ MT ใช้แสงอินฟราเรดหรือแสงที่มองเห็นที่ปรับเปลี่ยนขึ้นอยู่กับตัวแปรเฉพาะเครื่องปล่อยแสงฉายรังสีของตัวเองไปทางเครื่องรับ.
สัญญาณแสงที่ปรับปรุงได้แยกรังสีของเซ็นเซอร์จากแสงแวดล้อม ป้องกันการกระตุ้นผิดจากแสงอาทิตย์หรือแสงเทียมในบริเวณการตรวจจับ
สําหรับการใช้งานที่ความเห็นของรังสีจําเป็นในการจัดสรรระหว่างการติดตั้ง เช็คชนิด LED รายละเอียดบนฉลากเซ็นเซอร์หรือในเอกสารชุด MT ของ Fotek
คําถามที่ 2: เครื่องส่งและเครื่องรับตรงกันอย่างไรในระยะ 6 เมตร?
ในระยะ 6 เมตร ความผิดเหลี่ยมเล็กๆ ระหว่างตัวส่งและตัวรับ สามารถนํารังไฟผ่านหน้าตัวรับได้Fotek MT ซีรี่ย์เซ็นเซอร์แสงผ่านใช้ LED ที่ปรับเปลี่ยนด้วยมุมแสงที่กําหนดไว้.
สําหรับการติดตั้งครั้งแรก ให้ตั้งตัวส่งและตัวรับบนแกนเดียวกัน โดยใช้ระดับและการวัดน้ํามันจากนั้นให้พลังงานทั้งหน่วยและปรับในขั้นตอนเล็ก ๆ ในขณะที่ติดตามตัวชี้วัดการออกของตัวรับจนกว่า LED ความมั่นคงหรือตัวชี้วัดความเข้มแข็งของสัญญาณยืนยันสัญญาณที่ได้รับสูงสุดล็อคทั้งสองหน่วยด้วยอุปกรณ์บราคเก็ต ในตําแหน่งนั้น
Q3: MT-6MX สามารถตรวจจับวัตถุโปร่ง เช่น กระจกหรือแผ่นพลาสติกโปร่งได้หรือไม่?
เซ็นเซอร์รังสีผ่านแบบมาตรฐานที่มีเครื่องปล่อยไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟ
สําหรับการตรวจจับวัตถุโปร่งใส (ขวดโปร่งใส, ฟิล์ม, แผ่นแก้ว) จําเป็นต้องมีเซ็นเซอร์แสงผ่านที่เชี่ยวชาญด้วยแสงขั้วขั้วขั้ว หรือรุ่นวัตถุโปร่งใสเฉพาะเจาะจง
MT-6MX ได้ถูกออกแบบมาเพื่อการตรวจจับวัตถุที่ไม่โปร่งใส และจะไม่สามารถตรวจจับเป้าหมายที่ส่งสัญญาณมากกว่าประมาณ 70~80% ของรังสีได้อย่างน่าเชื่อถือ
Q4: เวลาตอบสนองของ MT-6MX คือเท่าไหร่?
ซีรี่ย์ MT มินิ โฟโตเซ็นเซอร์มีเวลาตอบสนองในช่วงมิลลิวินาที ซึ่งสอดคล้องกับซีรี่ย์ไฟฟ้าไฟฟ้าของ Fotek
For precise response time values applicable to the MT-6MX variant in your application — particularly for high-speed detection where the target passes the beam quickly — consult Fotek's MT series datasheet for the specific ON-time and OFF-time values, เพราะมันกําหนดขนาดเป้าหมายขั้นต่ําที่สามารถตรวจสอบได้ในความเร็วเป้าหมายที่ให้
Q5: เซ็นเซอร์มีการป้องกันการพลิกขั้ว polarity นี่หมายความว่าสายไฟฟ้าสามารถแลกเปลี่ยนได้โดยไม่ต้องเสียหายหรือไม่
การป้องกันการพลิกขั้วหมายถึงเซ็นเซอร์รอดชีวิตต่อการเชื่อมต่อสั้นของไฟฟ้าในขั้วพลิกขั้วแต่วงจรป้องกันป้องกันความเสียหายภายในถาวร.
การทํางานปกติต้องมีการเชื่อมต่อขั้วขั้วที่ถูกต้อง (สีน้ําตาลเป็น +V, สีฟ้าเป็น 0V) การป้องกันคือการป้องกันความผิดพลาดในการติดตั้งระหว่างการบํารุงรักษาไม่มีใบอนุญาตในการใช้เซ็นเซอร์ที่มีสายไฟกลับ.
แก้ไขการเชื่อมต่อขั้วโลกทันทีถ้ากลับ; วงจรป้องกันไม่รับประกันการอยู่รอดของการให้บริการกลับกันอย่างต่อเนื่อง
