| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | SANYO |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 9WF1224H1D03 |

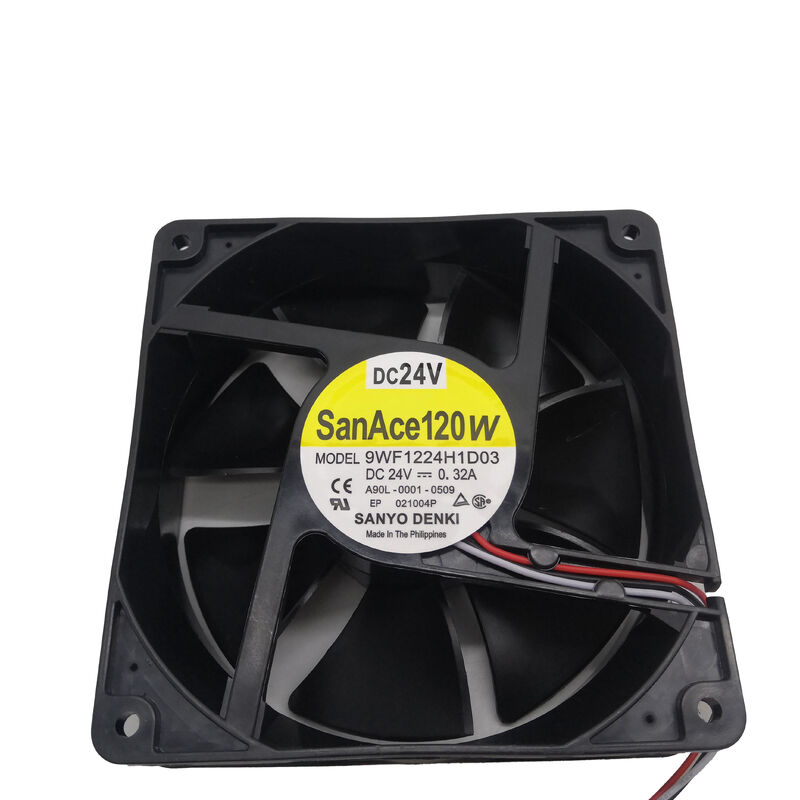

9WF1224H1D03 คือพัดลม DC 24V กันน้ำมัน SanAce120 W ของ Sanyo Denki ซึ่งเป็นพัดลมขนาด 120 มม. ที่ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่พัดลมมาตรฐานไม่ทำงานเนื่องจากการปนเปื้อนของน้ำมัน ภายในเครื่องมือกล ตู้เซอร์โวไดรฟ์ที่อยู่ติดกับระบบหล่อเย็น และสภาพแวดล้อมที่มีละอองน้ำมันในโรงงานแปรรูปโลหะ ทำให้พัดลมระบายความร้อนสัมผัสกับน้ำมันหล่อลื่น ละอองน้ำมันตัด และละอองลอยของสารหล่อเย็น พัดลมมาตรฐานจะดูดซับน้ำมันนี้เข้าไปในขดลวดมอเตอร์และซีลแบริ่งเมื่อเวลาผ่านไป ซึ่งในที่สุดก็ทำให้ฉนวนของมอเตอร์เสียหายหรือแบริ่งเสียก่อนเวลาอันควร
โครงสร้างกันน้ำมัน (ซีรีส์ "W") ช่วยปิดผนึกช่องมอเตอร์และแบริ่งไม่ให้น้ำมันซึมเข้าไป — 9WF1224H1D03 รักษาความสมบูรณ์ของฉนวนไฟฟ้าและการหล่อลื่นแบริ่งในสภาพแวดล้อมที่ปนเปื้อนเหล่านี้
| พารามิเตอร์ | ค่า |
|---|---|
| ขนาด | 120×120×38มม |
| แรงดันไฟฟ้า | 24V DC |
| ช่วงการดำเนินงาน | 14V – 27.6V |
| ปัจจุบัน | 0.32A |
| พลัง | 7.68W |
| การไหลของอากาศ | 254 ลูกบาศก์ฟุตต่อนาที (431.5 ลบ.ม./ชม.) |
| เสียงรบกวน | 46 เดซิเบล(เอ) |
| แบริ่ง | ลูกปืน |
| ชีวิต | 40,000 ชม. ที่ 60°C |
| สายไฟ | 3 (เซ็นเซอร์พัลส์) |
| การรับรอง | UL, CSA, TUV, CE |
เอาต์พุตเซ็นเซอร์พัลส์:สายที่สามให้สัญญาณพัลส์ตามสัดส่วนความเร็วพัดลม - ระบบโฮสต์ (เครื่องขยายเสียง FANUC หรือตัวควบคุมไดรฟ์) จะตรวจสอบความถี่พัลส์นี้เพื่อยืนยันการทำงานของพัดลม
การป้องกันโรเตอร์แบบล็อค:หากพัดลมหยุดทำงาน วงจรป้องกันโรเตอร์ที่ถูกล็อคจะป้องกันไม่ให้มอเตอร์กระแสตรงไหม้โดยการจำกัดกระแสไฟฟ้า คุณลักษณะการป้องกันนี้ช่วยรักษาความสมบูรณ์ของมอเตอร์แม้ในกรณีที่ใบมีดอุดตันชั่วคราวเนื่องจากการสะสมสิ่งปนเปื้อน
การป้องกันการกลับขั้ว:วงจรมอเตอร์ต้านทานการเชื่อมต่อย้อนกลับโดยไม่ตั้งใจระหว่างการติดตั้งหรือการบำรุงรักษา ซึ่งเป็นการป้องกันเล็กน้อยแต่ใช้งานได้จริงในสภาวะการบริการภาคสนาม
FANUC CNC เซอร์โวแอมพลิฟายเออร์ระบายความร้อน:การเปลี่ยนพัดลม A90L-0001-0509 ในโมดูลเครื่องขยายเสียงเซอร์โวซีรีส์ FANUC Alpha และ Beta — 9WF1224H1D03 คือพัดลม Sanyo Denki ที่ได้รับการยืนยันว่าเป็นส่วนประกอบการระบายความร้อนที่กำหนดโดย FANUC
ตู้ขับเคลื่อนเครื่องมือกลอุตสาหกรรม:กล่องเซอร์โวไดรฟ์และสปินเดิลไดรฟ์ที่ติดตั้งอยู่บนหรือติดกับเครื่องแมชชีนนิ่งเซ็นเตอร์และเครื่องกลึง CNC ซึ่งละอองน้ำมันจากพื้นที่ตัดจะทะลุผ่านตู้แม้จะปิดผนึกกล่องแล้วก็ตาม
การระบายความร้อนของแหล่งจ่ายไฟในสภาพแวดล้อมที่มีการปนเปื้อนน้ำมัน:แหล่งจ่ายไฟทางอุตสาหกรรม ระยะกำลังของอุปกรณ์การเชื่อม และแหล่งจ่ายไฟสำหรับตัดพลาสม่าที่ทำงานในสภาพแวดล้อมงานโลหะที่มีละอองน้ำมัน
เครื่องบด CNC และเครื่องขัดผิว:กล่องหุ้มไฟฟ้าของเครื่องเจียรและลับคมที่มีความแม่นยำ ซึ่งละอองของเหลวในการเจียรและไอน้ำมันหล่อลื่นเข้าถึงพัดลมระบายความร้อน
คำถามที่ 1: พิกัดการกันน้ำมันของ 9WF1224H1D03 คือเท่าไร — มีพิกัด IPxx หรือไม่
การกำหนดการป้องกันน้ำมันซีรีส์ W ของ Sanyo Denki บ่งชี้ถึงขดลวดมอเตอร์และการซีลแบริ่งสำหรับสภาพแวดล้อมที่มีละอองน้ำมันและสาดกระเด็น — โดยทั่วไปแล้วจะไม่ได้รับการจัดอันดับ IP เฉพาะในรูปแบบเดียวกับการจำแนกประเภทการป้องกันตู้ โครงสร้างกันน้ำมันช่วยป้องกันละอองน้ำมัน สาดแสง และการสัมผัสละอองน้ำมัน แทนที่จะให้น้ำมันจมอยู่ใต้น้ำ สำหรับข้อมูลการจัดระดับ IP เฉพาะ โปรดยืนยันจากเอกสารทางเทคนิคซีรีส์ SanAce 9WF ของ Sanyo Denki
คำถามที่ 2: สัญญาณเตือนไดรฟ์ FANUC ใดที่ระบุว่าพัดลม 9WF1224H1D03 (A90L-0001-0509) ล้มเหลว?
เซอร์โวแอมพลิฟายเออร์ของ FANUC ที่ตรวจสอบเอาต์พุตพัลส์แบบ 3 สายจะสร้าง SV0430 (พัดลมระบายความร้อนขัดข้อง) หรือสัญญาณเตือนพัดลมของเครื่องขยายเสียงที่เทียบเท่าเมื่อสัญญาณความเร็วลดลงเหลือศูนย์ สัญญาณเตือนอาจอนุญาตให้ทำงานต่อไปโดยมีโหลดลดลงหรือเริ่มการปิดระบบป้องกัน ทั้งนี้ขึ้นอยู่กับการตั้งค่าพารามิเตอร์ของ FANUC เปลี่ยนพัดลมและรีเซ็ตสัญญาณเตือนเพื่อคืนค่าการทำงานเต็มอัตรา
คำถามที่ 3: สามารถติดตั้ง 9WF1224H1D03 ในแอปพลิเคชันมาตรฐาน (ไม่กันน้ำมัน) ได้หรือไม่
ใช่ — พัดลมกันน้ำมันให้ประสิทธิภาพเท่าเดิมหรือดีกว่าพัดลมมาตรฐานในสภาพแวดล้อมที่แห้ง การซีลกันน้ำมันไม่ส่งผลเสียต่อประสิทธิภาพการทำความเย็นในสภาพแวดล้อมที่สะอาด ข้อกำหนดการไหลของอากาศ 254 CFM และอายุการใช้งาน 40,000 ชั่วโมง ไม่ว่าการติดตั้งจะอยู่ในสภาพแวดล้อมที่ปนเปื้อนน้ำมันหรือสะอาดก็ตาม
คำถามที่ 4: 9WF1224H1D03 ในปัจจุบันเมื่อเริ่มต้นระบบเทียบกับสถานะคงที่ในปัจจุบันเป็นอย่างไร
พัดลม DC แบบไร้แปรงถ่านสามารถดึงกระแสพุ่งสูงขึ้นในเวลาสั้นๆ เมื่อสตาร์ท — โดยทั่วไปจะเป็น 2–3 เท่าของกระแสในสภาวะคงตัวในช่วงสองสามมิลลิวินาทีแรกจนกว่ามอเตอร์จะถึงความเร็ว กระแสไฟในสภาวะคงตัวคือ 0.32A ที่พิกัด 24V แหล่งจ่ายไฟหรือฟิวส์ในวงจรจ่ายไฟของพัดลมต้องรองรับกระแสไฟเข้าโดยไม่สะดุดล้ม แหล่งจ่ายไฟที่มีพิกัดอย่างน้อย 0.5–1.0A ต่อเนื่องสำหรับรางจ่ายไฟ 24V ของ 9WF1224H1D03 มีความเหมาะสมในการจัดการภาวะชั่วคราวในการสตาร์ท
