เซนเซอร์อัตโนมัติอุตสาหกรรม
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | Pepperl+Fuchs |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | RLK39-54-Z3140A116 |

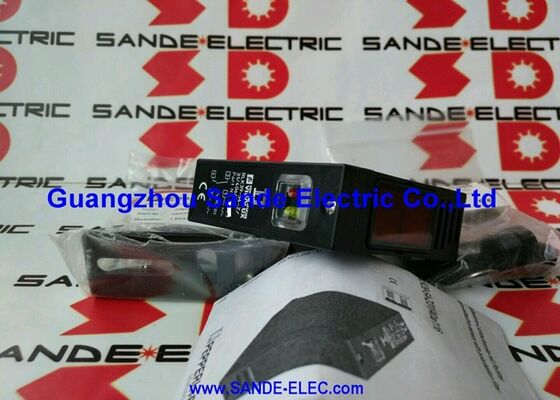

รายการพีเปอร์ล+ฟัคส์ RLK39-54-Z/31/40A/116เป็นเซ็นเซอร์ไฟฟ้าแสงสะท้อนกลับที่รวมกันช่วงการตรวจจับ 7 เมตร, แสงแดงที่มองเห็นได้กับกรองขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วและการเชื่อมต่อส่วนปลายทาง ทั้งหมดในบ้านแบบบล็อกที่แข็งแกร่ง ที่กําหนดตําแหน่งอุตสาหกรรมของซีรีส์ RLK39.
มันถูกออกแบบมาเพื่อการใช้งานในระบบอัตโนมัติโรงงาน ซึ่งการผสมผสานระหว่าง ระยะการตรวจจับที่ยาว และการตรวจจับวัตถุที่น่าเชื่อถือได้ในสภาพแวดล้อมที่มีการสะท้อนภาพเบื้องหลังและการเชื่อมต่อโดยตรงกับอัตราการโหลดอัตราการส่งไฟฟ้าที่สูงขึ้น ทําให้เซ็นเซอร์การออกของทรานซิสเตอร์ไม่เพียงพอ.
หลักการทํางานแบบสะท้อนกลับตั้งตัวส่งและตัวรับอยู่ด้วยกันในกระเป๋าเดียวกันที่ต้องการเพียงเครื่องสะท้อนแสงกลับในด้านตรงข้ามของโซนการตรวจจับ แทนที่จะเป็นหน่วยรับที่แยกแยก.
เซนเซอร์ฉายรังสีแดงที่มองเห็นไปทางตัวสะท้อนแสง เมื่อมีวัตถุไม่โปร่งแยกรังสีระหว่างเซนเซอร์และตัวสะท้อนแสงผู้รับไม่เห็นแสงกลับและสวิทช์การออก.
สําหรับวัตถุโปร่งหรือครึ่งโปร่ง การตั้งค่าแบบสแตนดาร์ดที่สะท้อนกลับอาจทําให้รังสีผ่านผ่านตัวแปรของเซ็นเซอร์ที่มีวัตถุโปร่งแยกจะถูกเลือก.
ยกท้าย Z ระบุตัวแทนเวลา: a built-in delay function that can be configured to suppress output changes for adjustable dwell periods — either ON-delay (output activates after the object has blocked the beam for the set time) or OFF-delay (output remains active for the set time after the beam is restored).
วิธีนี้หลีกเลี่ยงการกระตุ้นเท็จจากการสั่นสะเทือนหรือสั่นสะเทือนของวัตถุ ที่ขัดขวางรังสีชั่วคราวและกลับ
| ปริมาตร | มูลค่า |
|---|---|
| ระยะการตรวจจับ | สูงสุด 7 เมตร |
| แหล่งแสง | แสงแดงที่เห็นได้ |
| ฟิลเตอร์การขั้ว | ใช่ |
| ความรู้สึก | ปรับผ่านพอนติโอเมตร |
| ผลิต | ติดต่อรีเลย์ |
| กระแสไฟออก | 3 A |
| รูปแบบการทํางาน | เปิด/ปิด (เปลี่ยนได้) |
| ไทมอร์ | การใช้งานในระบบ (ฟังก์ชันชะลอ) |
| การเชื่อมต่อ | ห้องปลายทาง |
| การจัดอันดับ IP | IP54 |
| อุณหภูมิการทํางาน | -25°C ถึง +55°C |
| ตัวชี้วัด | สถานะ LED + ตัวชี้สัญญาณรับ |
การปรับปรุงแบบสะท้อนกลับต้องการการเข้าถึงทางกายภาพเพียงด้านหนึ่งของบริเวณการตรวจจับ ✅ด้านที่เซ็นเซอร์ติดตั้ง
เครื่องสะท้อนแสงกลับ (เทปพริซม, เครื่องสะท้อนแสงเหลี่ยม, หรือ เครื่องสะท้อนแสงที่ติดตั้งพิเศษ) ติดตั้งอยู่ด้านนอกของโซน แต่มันไม่ต้องการการเชื่อมต่อไฟฟ้า, ไม่มีสายเคเบิลและไม่มีสายไฟควบคุม.
นี้ทําให้การตรวจจับ retroreflective เป็นทางเลือกที่เชิงปฏิบัติการสําหรับพื้นที่ตรวจจับที่ใช้สายเคเบิลไปยังตัวรับที่ไกลที่แพงยาก หรือเป็นไปไม่ได้ในโครงสร้างด้านบนหรือผ่านกรอบเครื่องจักรที่อุปกรณ์ที่ติดสายสองจะสร้างปัญหาในการบํารุงรักษา
ระยะยาวสูงสุด 7 เมตร ให้ความกว้างขวางในการตรวจจับสําหรับการติดตั้งเซ็นเซอร์เดียวและเขตตรวจจับการผ่านโดยไม่มีความกังวลในระยะของเซ็นเซอร์กระจายระยะสั้น.
ระยะเวลาการผลิตจริงในอุปกรณ์ใด ๆ ขึ้นอยู่กับชนิดของเครื่องสะท้อนแสง, ความสะท้อนของพื้นผิวเป้าหมาย, สภาพแสงรอบตัวและความสะอาดของเลนส์ หน่วยวัดความรู้สึกปรับขั้นต่ําการตรวจจับเพื่อปรับปรุงขอบสัญญาณให้ดีที่สุดสําหรับอุปกรณ์เฉพาะเจาะจง.
เซนเซอร์สะท้อนกลับแบบมาตรฐานที่ไม่มีกรองขั้วโลกรัต สามารถหลอกลวงโดยพื้นผิวเป้าหมายที่สะท้อนแสงสูงหรือบรรจุภัณฑ์ที่ทําจากกระจกสะท้อนแสงกลับสู่เครื่องรับ, ทําให้เซ็นเซอร์อ่าน "รังสีไม่หยุด" แม้ว่าเป้าหมายจะมีตัวจริง
The polarization filter in the RLK39-54-Z changes the light beam's polarisation plane before emission and requires the received light to arrive with a complementary polarisation change — which the retroreflector produces.
การสะท้อนแบบกระจก (เหมือนกระจก) จากพื้นผิวของเป้าหมายไม่ได้หมุนการขั้วขั้ว ดังนั้นตัวรับจึงปฏิเสธมัน
กณิตศาสตร์ของตัวสะท้อนแสงกลับ ทําให้การหมุนขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
ผลเชิงปฏิบัติการ: RLK39-54-Z พร้อมกรองขั้วโลกาภิบาล สามารถตรวจจับวัตถุสะท้อนแสงได้อย่างน่าเชื่อถือ ซึ่งทําให้เซ็นเซอร์สะท้อนแสงแบบมาตรฐานสับสนการจัดการชิ้นส่วนโลหะ, การประกอบรถยนต์ และกระบวนการใด ๆ ที่เกี่ยวข้องกับผิวของผลิตภัณฑ์ที่เคลือบหรือกระจ่าง
การออกสายต่อสลับของสวิตช RLK39-54-Z มีความแรงสูงถึง 3A ในแรงกระแสไฟฟ้าติดต่อรีเล่ถูกแยกจากวงจรไฟฟ้าของเซ็นเซอร์ ✓ ติดต่อเปลี่ยนโดยอิสระจากขั้วขั้วไฟฟ้า DC ของเซ็นเซอร์ และเข้ากันได้ทั้งวงจรแรง AC และ DC.
การแยกแยกนี้ทําให้เซ็นเซอร์สามารถเปลี่ยนไฟฟ้าไฟฟ้าไฟฟ้า AC 230V, เครื่องเตือนเสียง, เครื่องเริ่มเครื่องยนต์ที่มีโค้ลไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าแลกเปลี่ยน และปริมาตรการเข้า PLC จากการออกเดียวโดยไม่ต้องมีรีเล่ระหว่างหรือตัวแยกสัญญาณ
สามแอมเปียร์ครอบคลุมภาระการสลับตรงที่ทั่วไปที่สุดในระบบอัตโนมัติโรงงาน: 24V DC รีเล่ลาย (50 150mA), วาล์วโซเลโนอิด 24V (100 500mA), รีเล่ลาร์ตมอเตอร์แอลซีขนาดเล็ก (0. 5 2A),และส่วนใหญ่ของพีแอลซีอินทุมโหลด.
สําหรับภาระที่เกิน 3A ∙ โมเตอร์คอนแทคเตอร์ขนาดใหญ่ โซเลโนอิดกระแสไฟฟ้าแรงสูง ∙ การออกของรีเล่ยขับเคลื่อนโค้ลรีเล่ยระหว่างแทนที่จะขับเคลื่อนภาระโดยตรง
เครื่องระยะเวลาที่ติดตั้งในรุ่น Z เพิ่มความช้าที่สามารถตั้งค่าได้ระหว่างเหตุการณ์ที่ตรวจพบ (การหยุดหรือการฟื้นฟูรังสี) และการเปลี่ยนแปลงสภาพการออก
มีโหมดการช้าสองแบบให้เลือก: การช้า ON โดยที่ผลิตจะเปิดใช้งานหลังจากที่รังขั้วถูกปิดไว้ในระยะเวลาที่กําหนดไว้ (ยับยั้งการปิดตัวชั่วคราวจากฝุ่น, อนุภาคหรือการสั่นสะเทือน)และ OFF-delay โดยที่ผลิตยังคงใช้งานตลอดระยะเวลาที่กําหนดไว้หลังจากที่รังสีถูกฟื้นฟู (ขยายแรงผลิตสําหรับเป้าหมายที่ผ่านโซนการตรวจจับอย่างรวดเร็ว).
สําหรับการใช้งานที่ความสั่นสะเทือนทําให้เป้าหมายแตกและซ่อมแซมรังสีในระยะสั้นเครื่องล้างผ้าอุตสาหกรรม.
ระยะเวลาของเวลาถูกตั้งขึ้นผ่านการปรับบนตัวเซ็นเซอร์ ระยะเวลาครอบคลุมระยะเวลาที่กว้างจากส่วนของวินาทีถึงหลายวินาทีขึ้นอยู่กับระยะเวลาการช้าที่เลือก
คําถามที่ 1: จะใช้แสงสะท้อนอะไรกับ RLK39-54-Z/31/40A/116 เพื่อให้สามารถตรวจจับระยะเวลาเต็ม 7 เมตรได้?
Pepperl+Fuchs ออกแบบชุด RLK39 เพื่อใช้กับ retroreflectors ที่เข้ากันได้จากสายส่วนเสริมของพวกเขาด้วยแสงสะท้อนที่ติดตั้งให้ผลงานที่คงที่มากขึ้นในระยะไกล.
ขนาดสูงสุด 7 เมตร ใช้กับเครื่องสะท้อนกลับที่เหมาะสมในสภาพมาตรฐาน (เลนส์สะอาด ไม่มีการแทรกแซงแสงแวดล้อมอย่างมาก เครื่องกรองขั้วขั้วขั้วขั้วขั้ว)
ในระยะสูงสุด, ขอบสัญญาณบางกว่าในระยะทางที่สั้นกว่า การปรับพอนติโอเมตรความรู้สึกและความสะอาดของตัวสะท้อนกลายเป็นสิ่งสําคัญต่อการทํางานที่น่าเชื่อถือสําหรับอัตรากําไรที่เข้าใกล้ขั้นต่ํา 7m, ใช้เครื่องสะท้อนแสงระดับสูง และรักษาการจัดตั้งให้ดี
Q2: เซ็นเซอร์มีโหมด Light-On และ Dark-On ครับ อะไรจะกําหนดการเลือกอันไหน?
โหมด Light-On (LO): การออกทํางานเมื่อรังสีถึงตัวรับ ◎ การออกของเซ็นเซอร์เป็น ON เมื่อไม่มีวัตถุบล็อครังสี และเปลี่ยนออกเมื่อรังสีถูกตัดโหมด โหมด Dark-On (DO):การออกที่ตรงข้ามคือ ON เมื่อรังสีถูกตัด.
เลือก Light-On สําหรับแอพลิเคชั่นที่ผลิตแสดงให้เห็นว่า "เส้นทางว่าง" และเปลี่ยนเมื่อวัตถุถูกตรวจพบ (การตรวจพบวัตถุมาตรฐาน)
เลือก Dark-On สําหรับแอพลิเคชั่นที่ผลิตควรแสดง "object present" และเปลี่ยนเมื่อวัตถุออกจาก (ตัวอย่างเช่น การยืนยันว่าชิ้นส่วนหนึ่งนั่งอยู่ในเครื่องปรับแสง)
Q3: การจัดอันดับ IP คือ IP54 ✅ RLK39-54-Z เหมาะสําหรับสภาพแวดล้อมกลางแจ้งหรือฝนไหม?
IP54 ให้ความคุ้มกันฝุ่น (ส่วนหนึ่ง ไม่มีการยกเว้นฝุ่นอย่างสมบูรณ์แบบเช่น IP6x) และคุ้มกันน้ําที่ฉีดจากทุกทิศทางเหมาะสําหรับสภาพแวดล้อมอุตสาหกรรมภายในที่มีการเผชิญหน้ากับกระแทกปานกลาง, แต่ไม่สําหรับการล้างความดันสูง, การระบายน้ําอย่างต่อเนื่อง, หรือการเผชิญหน้ากับฝนภายนอกโดยไม่ใช้การป้องกันบ้านเพิ่มเติม
สําหรับการใช้งานที่ต้องการ IP67 หรือสูงกว่า ควรพิจารณาตัวแทนของเซ็นเซอร์หรืออุปกรณ์ป้องกัน
Q4: RLK39-54-Z/31/40A/116 สามารถใช้ได้ในระยะ 7 เมตรเต็มถ้าเป้าหมายเป็นแผ่นพลาสติกโปร่งหรือขวด?
เซนเซอร์สะท้อนกลับแบบมาตรฐาน รวมทั้งรุ่นนี้ โดยไม่มีออฟติกของวัตถุโปร่งโปร่งพิเศษ โดยทั่วไปไม่น่าเชื่อถือในการตรวจจับเป้าหมายโปร่ง
วัตถุที่โปร่งใสทําให้รังสีผ่านและกลับจากตัวสะท้อน ซึ่งหมายความว่าตัวรับยังคงเห็นรังสี แม้ว่าเป้าหมายจะอยู่
สําหรับการตรวจจับวัตถุที่โปร่งใส ต้องการเซ็นเซอร์สะท้อนกลับที่เชี่ยวชาญที่มีการขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ววัตถุไม่โปร่งสามารถตรวจสอบได้อย่างน่าเชื่อถือได้ในระยะไกลถึง 7 เมตร.
Q5: การตั้งค่าฟังก์ชันไทม์บน RLK39-54-Z เป็นอย่างไร และมีการช้าช้าอย่างไร?
ฟังก์ชันไทม์ถูกตั้งค่าผ่านการปรับที่เข้าถึงได้บนตัวเซ็นเซอร์ ̇ โดยทั่วไปเป็นพอนติโอเมตรหลายรอบหรือตัวเลือกระยะเวลาการชะลอที่สามารถใช้ได้ขึ้นอยู่กับการตั้งค่า RLK39 และตัวแปรเฉพาะ; การกําหนด Z ยืนยันว่าเวลามีอยู่
ดูเอกสารผลิตภัณฑ์ Pepperl+Fuchs RLK39-54-Z สําหรับช่วงความช้าและวิธีการปรับเฉพาะ
สําหรับการใช้งานที่ระยะเวลากระยะเวลาที่แม่นยํามีความสําคัญต่อลําดับการควบคุม ตรวจสอบช่วงการปรับที่มีให้กับความช้าที่ต้องการของการใช้งานก่อนการเลือกเซ็นเซอร์
