| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | LY2N-J 200/220VAC |

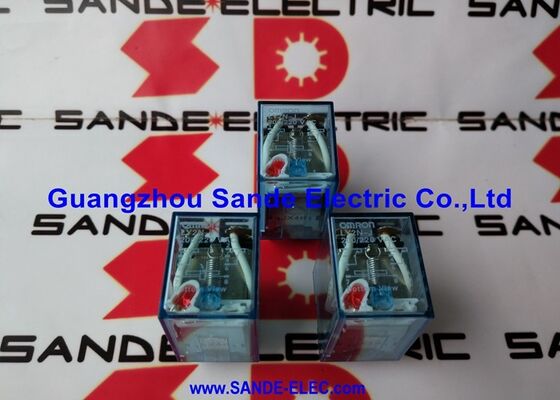

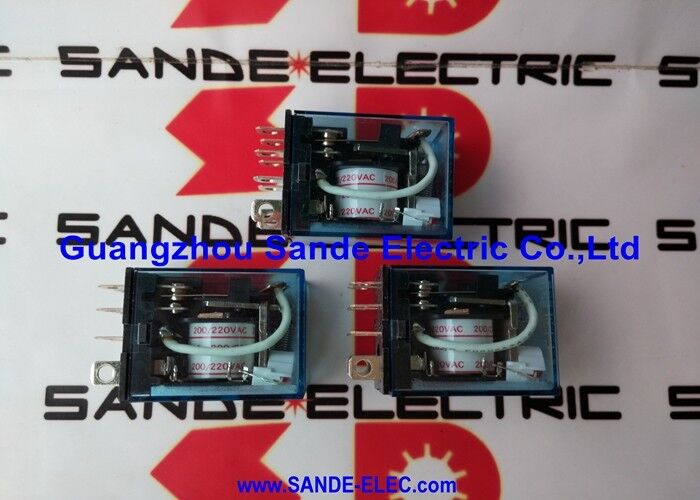

LY2N-J เป็นพาวเวอร์รีเลย์ LY2N ของ Omron รุ่นที่ติดตั้ง LED โดยมีคำต่อท้าย "J" ที่ระบุตัวบ่งชี้การทำงานในตัวซึ่งจะสว่างขึ้นเมื่อมีการจ่ายพลังงานของคอยล์ การยืนยันสถานะด้วยภาพนี้มีประโยชน์ในการสร้างแผงควบคุมที่ต้องมองเห็นการสั่งงานรีเลย์โดยไม่ต้องใช้อุปกรณ์ทดสอบ แผงกั้นส่วนโค้งให้ความทนไดอิเล็กทริก 2,000V AC ระหว่างหน้าสัมผัสแบบเปิด ครอบคลุมสภาวะการสลับที่มีปัญหาเกี่ยวกับภาวะไฟฟ้าชั่วขณะแรงดันสูง
การกำหนดค่าหน้าสัมผัส DPDT (Double Pole Double Throw) ให้ชุดสวิตช์อิสระสองชุดจากคอยล์รีเลย์ตัวเดียว แต่ละชุดประกอบด้วยหน้าสัมผัสเปิดตามปกติหนึ่งตัวและหน้าสัมผัสปิดปกติหนึ่งตัว โดยสลับอย่างอิสระที่โหลดที่กำหนด ในการเดินสายแผงในทางปฏิบัติ DPDT ครอบคลุมวงจรที่ต้องใช้ทั้งหน้าสัมผัส (เพื่อเพิ่มพลังงานให้กับโหลด) และหน้าสัมผัสแตกหัก (สำหรับการป้อนกลับหรือลูกโซ่) จากรีเลย์เดียวกัน - รีเลย์ขั้วเดี่ยวสองตัวแยกกันแทนที่ด้วยหน่วย DPDT หนึ่งตัว
รูปแบบปลั๊กอิน 8 พินใช้พื้นที่ทางกายภาพและการจัดเรียงเทอร์มินัลแบบเดียวกับซีรีย์รีเลย์ MY ของ Omron แผงที่ใช้ช่องเสียบรีเลย์ MY (PYF08A) อยู่แล้วยอมรับ LY2N-J โดยไม่ต้องเปลี่ยนสายไฟใดๆ ต้องระบุแรงดันไฟฟ้าของคอยล์เมื่อสั่งซื้อ - ตัวรีเลย์และหน้าสัมผัสเหมือนกันในทุกตัวแปรแรงดันไฟฟ้า มีเพียงขดลวดที่เปลี่ยนเท่านั้น
| พารามิเตอร์ | ค่า |
|---|---|
| ติดต่อคอนฟิก | DPDT (2 NO + 2 NC) |
| เรตติ้งการติดต่อ | 10A ที่ 250V AC / 10A ที่ 125V DC |
| ความเป็นฉนวน | 2,000V AC (แผงกั้นส่วนโค้ง) |
| ตัวบ่งชี้ | LED (ต่อท้าย J) |
| การติดตั้ง | ปลั๊กอิน 8 พิน |
| แรงดันไฟฟ้าของคอยล์ | 12/24/48/100–110V กระแสตรง; 24/110–120/220–240V เอซี |
| ติดต่อวัสดุ | โลหะผสมเงิน |
| มาตรฐาน | UL / CSA / EN (VDE) |
LY2N-J พอดีกับช่องเสียบ PYF08A ที่เข้ากันได้กับรีเลย์ Omron MY ความแตกต่างที่สำคัญคือกำลัง: ซีรีส์ LY คือรีเลย์เอนกประสงค์ที่มีกระแสสูงกว่าของ Omron (ระดับหน้าสัมผัส 10A) ในขณะที่ซีรีส์ MY มักจะรองรับโหลดกระแสที่ต่ำกว่า สำหรับวงจรสวิตชิ่งโหลด 10A — สตาร์ทมอเตอร์ ตัวทำความร้อน โซลินอยด์วาล์วที่กระแสคอยล์เต็ม — อัตราหน้าสัมผัสของ LY2N-J เป็นข้อกำหนดที่เหมาะสม
คำถามที่ 1: LY2N-J ต้องใช้ซ็อกเก็ตใด และเข้ากันได้กับซ็อกเก็ตรีเลย์ของฉันหรือไม่
LY2N-J ใช้รูปแบบปลั๊กอิน 8 พิน — เข้ากันได้กับ PYF08A (การเชื่อมต่อแทร็ก/ด้านหน้า), PYF08A-E (ชนิดป้องกันนิ้ว), PY08 (การเชื่อมต่อด้านหลัง) และซ็อกเก็ต PY08QN การจัดเรียงพินจะเหมือนกับซีรีย์รีเลย์ MY ดังนั้นซอคเก็ตรีเลย์ MY ที่มีอยู่จึงยอมรับ LY2N-J ได้โดยตรงโดยไม่ต้องเปลี่ยนสายไฟ
คำถามที่ 2: คำต่อท้าย "J" หมายถึงอะไรใน LY2N-J
ส่วนต่อท้าย J ระบุตัวแปรตัวบ่งชี้การทำงานของ LED เมื่อคอยล์รีเลย์ถูกจ่ายไฟ ไฟ LED จะสว่างขึ้น — เพื่อแสดงการยืนยันสถานะรีเลย์ที่มองเห็นได้จากด้านหน้าของแผง ฐาน LY2N ที่ไม่มี -J ไม่มีตัวบ่งชี้ ตัวเลือกต่อท้ายเพิ่มเติม ได้แก่ การปราบปรามไดโอด ปุ่มกดเพื่อทดสอบ และหน้าสัมผัสแบบแยกสองทางสำหรับการใช้งานเฉพาะ
Q3: ระบุแรงดันไฟฟ้าของคอยล์เมื่อสั่งซื้ออย่างไร?
แรงดันไฟฟ้าของคอยล์ไม่รวมอยู่ในหมายเลขชิ้นส่วนฐานรอง LY2N-J เพิ่มพิกัดแรงดันไฟฟ้าของคอยล์เมื่อสั่งซื้อ — เช่น LY2N-J DC24 สำหรับคอยล์ 24V DC หรือ LY2N-J AC220/240 สำหรับคอยล์ AC 220/240V ตัวรีเลย์จะเหมือนกันในทุกรูปแบบแรงดันไฟฟ้า ขดลวดจะแตกต่างกัน ตรวจสอบแรงดันไฟฟ้าของแผงก่อนสั่งซื้อ
คำถามที่ 4: วัสดุหน้าสัมผัสของ LY2N-J คืออะไร?
หน้าสัมผัสโลหะผสมเงิน สำหรับโหลดอุตสาหกรรมมาตรฐานแบบต้านทานและแบบเหนี่ยวนำที่ 10A/250VAC หน้าสัมผัสโลหะผสมเงินมีความเหมาะสม สำหรับการสลับสัญญาณระดับต่ำมาก (ต่ำกว่า 1A ต่ำกว่า 24V) ซึ่งความน่าเชื่อถือของหน้าสัมผัสมีความสำคัญ ให้พิจารณารูปแบบหน้าสัมผัสแบบแยกสองทางของ Omron หรือประเภทรีเลย์ที่ได้รับการจัดอันดับโดยเฉพาะสำหรับการสลับไมโครโหลด
คำถามที่ 5: LY2N-J สามารถสลับทั้งโหลด AC และ DC บนขั้วต่างกันพร้อมกันได้หรือไม่
ใช่. ชุดหน้าสัมผัส 2 ชุดของ DPDT มีความเป็นอิสระทางไฟฟ้า โดยแต่ละชุดจะสลับวงจรของตัวเองด้วยแรงดันไฟฟ้าของตัวเอง หน้าสัมผัสแบบเปิดตามปกติหนึ่งตัวสามารถเปลี่ยนโหลด AC ได้ ในขณะที่หน้าสัมผัสแบบปิดตามปกติของรีเลย์เดียวกันจะให้สัญญาณป้อนกลับ DC โดยที่แต่ละวงจรอยู่ภายในขีดจำกัดที่กำหนดต่อหน้าสัมผัส
