| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | E2E-X5ME1-Z |

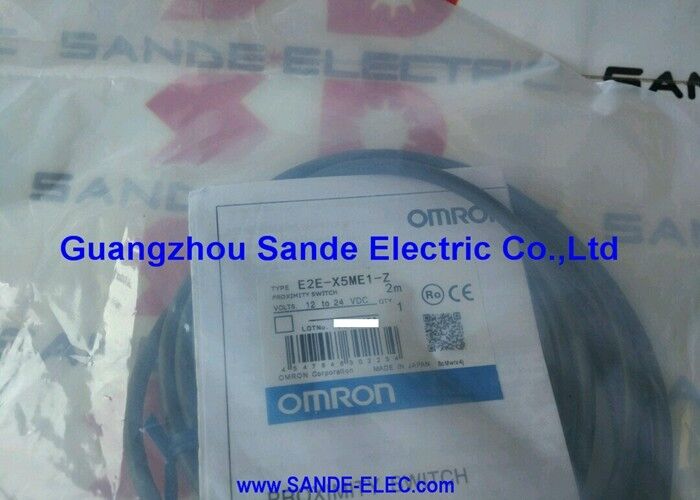

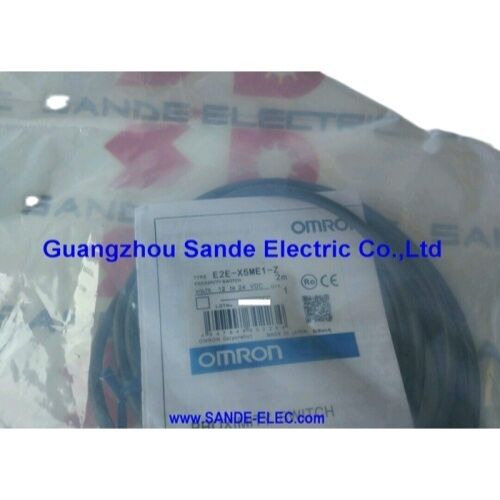

รายการOmron E2E-X5ME1-Zเป็นเซ็นเซอร์ความใกล้ชิดแบบดันแบบ 3 สาย NPN จากซีรีส์ E2E ของ Omron ที่ระบุระยะทางการตรวจจับ 5 มม. บนกระเป๋ากระบอก M12 ด้วยสายไฟกันน้ํามัน 2 เมตร
การก่อสร้างที่ไม่ปกป้องขยายสนามตรวจจับไฟฟ้าแม่เหล็กไปนอกหน้าของ M12ให้ช่วงการตรวจจับ 5 มิลลิเมตรจากเซ็นเซอร์ขนาด 12 มิลลิเมตร ̇ เหมาะสําหรับการตรวจจับระยะใกล้ในสถานที่เครื่องที่แคบที่ร่าง M18 หรือ M30 ไม่สามารถเข้ากันได้.
The Z suffix confirms this is the cable-output variant with oil-resistant PVC jacket — the industrial field-installation standard for machine tool environments where coolant and cutting oil exposure is routine.
การออก NPN (การซึม) เป็นมาตรฐานสําหรับการออกแบบเครื่องจักรญี่ปุ่นและเอเชียตะวันออก และสําหรับบัตรเข้า PLC ที่เชื่อมต่อสายไฟฟ้าเพื่อให้กระแสไฟฟ้าจากผลิตเซ็นเซอร์ NPN
Omron built the E2E series around the premise that proximity sensors should be reliable enough to effectively disappear into the machine — present throughout the production life without requiring attention.
วงจรป้องกัน (เครื่องกดแรงกระแทก, การป้องกันวงจรสั้นการป้องกัน polarity กลับ) และ IP67 การปิดประปาให้บริการในข้อเสนอโดยกําจัดรูปแบบความล้มเหลวที่มักจะเอาเซ็นเซอร์พื้นฐาน offline: ความกระชับกระแสไฟฟ้าระยะสั้นจากการสลับอัตราการผลักดัน การตัดวงจรสั้นในช่วงการติดตั้ง
| ปริมาตร | มูลค่า |
|---|---|
| การตรวจจับระยะทาง | 5 มิลลิเมตร (−10% ถึง +10%) |
| กําหนดระยะทาง | ช่องกลาง |
| บ้านพัก | M12 × 1mm ไม่ปกปิด |
| ผลิต | NPN, NO (ตก) |
| โลเตชั่นไฟฟ้า | 12 24V DC |
| โลเตจการทํางาน | 10 วา 40 วอลต์ DC |
| การบริโภคปัจจุบัน | 13 mA สูงสุด |
| ความสามารถในการเปลี่ยน | 0·200 mA |
| อัตราการตอบสนอง | 400 Hz |
| การเชื่อมต่อ | สาย PVC กันน้ํามัน 2 เมตร |
| เป้าหมายมาตรฐาน | เหล็ก 15 × 15 × 1 มิลลิเมตร |
| การจัดอันดับ IP | IP67 |
| ระยะอุณหภูมิ | -40°C ถึง +85°C |
| การคุ้มครอง | การกระตุ้น, การตัดสั้น, การสับเปลี่ยนขั้ว |
| การอนุมัติ | CE, CCC |
ตัวประกอบ M12 ทําให้ E2E-X5ME1-Z เป็นตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัวประกอบตัว
กว้าง 12 มิลลิเมตรของร่างกาย รวมไปถึงกณิตศาสตร์สนามที่ไม่ปกปิดประสบความสําเร็จในการตรวจจับ 5 มิลลิเมตรในเซ็นเซอร์ที่ threads เข้าในพื้นที่ที่เล็กกว่าหัว bolt มาตรฐาน.
ความคอมแพคตี้นั้นเป็นประโยชน์ต่อการใช้งานในสถานที่ที่เครียดของเครื่องจักร: จุดตรวจจับเครื่องติดตั้งระหว่างช่องคล้องจับการยืนยันชิ้นส่วนในพัลเล็ตที่มีกระเป๋าห่างกันใกล้, และการตรวจจับขอบบนรถเลนที่นําทางที่ร่างกายเซ็นเซอร์ขนาดใหญ่จะสัมผัสกับเป้าหมายทางกายภาพ
ทุกมิลลิเมตรของกว้างของร่างกายที่ถูกเก็บไว้ในพื้นที่ที่แคบ เป็นระดับของอิสระที่ได้รับการฟื้นฟูในการออกแบบเครื่องกล
การสร้างที่ไม่ปกป้องหมายความว่า เช่นเดียวกับเซ็นเซอร์ที่ไม่ระบายน้ํา ทุกชนิด เกลือรอบ ๆ ต้องถูกเก็บไว้ในระยะทางขั้นต่ําที่กําหนดจากหน้าและด้านหน้าตัวที่ตรวจจับ The E2E series mounting guidelines specify the required clearances — respecting these distances is the most common commissioning step that prevents reduced sensing range in otherwise correct installations.
ระยะอุณหภูมิการทํางานของ E2E-X5ME1-Z ระหว่าง -40 °C ถึง +85 °C กว้างกว่าเซ็นเซอร์ความใกล้ชิดหลายอันในประเภทนี้ห้องเย็นแปรรูปอาหารและตําแหน่งใด ๆ บนเครื่องในอาคารที่ไม่อบอุ่นในช่วงการเริ่มต้นฤดูหนาว
ในจุดร้อน + 85 °C สามารถรองรับเซ็นเซอร์ใกล้อุปกรณ์กระบวนการผลิตความร้อน, ในตู้ที่มีการไหลอากาศจํากัด, หรือใกล้ห้องเตาอบและเครื่องแห้ง.
ข้อสังเกตที่เกี่ยวข้องกับอุณหภูมิ: ระยะทางการตรวจจับแตกต่างกันเล็กน้อยตามอุณหภูมิ (± 10% ของระยะ 5 มิลลิเมตรในระยะ -25 °C ถึง +70 °C; ± 15% ในระยะ -40 °C ถึง +85 °C)
ระยะการตั้งค่า ̇ ที่จุดกดจริงถูกตั้งค่าระหว่างการติดตั้ง ̇ ควรตั้งค่าภายในช่วงที่กําหนด 0 ̇ 4 มมซึ่งให้ช่องทางที่เหมาะสมกับการเปลี่ยนแปลงระยะทางที่เกิดจากอุณหภูมิในกรณีที่เลวร้ายที่สุด.
Q1: ความแตกต่างระหว่าง E2E-X5ME1-Z และ E2E-X5ME1-M1 คืออะไร?
ทั้งคู่เป็นเซ็นเซอร์อัดแรง M12 NPN NO ที่มีระยะการตรวจจับ 5 มิลลิเมตรและคุณสมบัติไฟฟ้าที่เหมือนกัน. ยกท้าย Z ระบุรุ่นเคเบิล 2 เมตรที่ติดสายล่วงหน้าที่มีการออกเคเบิลตรงมาตรฐาน
หน่วย M1 ระบุรุ่นเครื่องเชื่อม M12 หน่วยเชื่อมปลั๊กแยกบนร่างเซ็นเซอร์ที่เชื่อมกับสาย M12 ที่ติดตั้งในสนามเลือกรุ่น Z (สายเคเบิล) สําหรับการติดตั้งถาวรที่เส้นทางสายเคเบิลคงที่และง่าย; เลือกรุ่น M1 (เครื่องเชื่อม) สําหรับการใช้งานที่เซ็นเซอร์อาจต้องเปลี่ยนเป็นระยะเวลาโดยไม่รบกวนการเชื่อมไฟฟิลด์
Q2: ประเภทการออกคือ NPN ∙ วิธีการนี้ส่งผลต่อสายไฟ PLC?
การออก NPN (ซิงค์) หมายถึงเซ็นเซอร์ซิงค์กระแสผ่านภาระที่เชื่อมต่อไปสู่สัดส่วนเมื่อการออกทํางานการเข้าของ PLC เชื่อมต่อระหว่างสายออกของเซ็นเซอร์ (มักเป็นสีดําในรหัสสี 3 สายมาตรฐาน) และการให้บริการทางบวก, ด้วยสายทั่วไปเพื่อการให้บริการลบ.
การ์ด input PLC ต้องเป็น NPN-compatible designed ออกแบบเพื่อรับสัญญาณการจม การ์ด input PNP เท่านั้นต้องการตัวแปรเซ็นเซอร์ PNP-output (E2E-X5ME2-Z หรือเทียบเท่า)การเชื่อมต่อเซ็นเซอร์ NPN กับปริมาณการเข้า PNP เท่านั้น ไม่ผลิตผลตอบสนองการออก.
Q3: การป้องกันการตัดสั้น หมายถึงผมไม่ต้องการไฟออก
การป้องกันวงจรสั้นใน E2E หมายความว่าเซ็นเซอร์จะอยู่รอดช่วงสั้น ๆ โดยตรงจากสายออกไปยังสายประกอบหรือไฟฟ้าระหว่างการติดตั้งโดยไม่เสียหายอย่างถาวรมันไม่ได้แทนการป้องกันการกระจายไฟเกินที่เหมาะสมในการออกแบบวงจรทั้งหมด.
สําหรับอุปกรณ์ที่ขับเคลื่อนภาระหลากหลายภาระ หรือเมื่อวงจรอาหารรวมถึงเซ็นเซอร์อื่นๆ ที่ใช้วงจรเดียวกันการผสมผสานภายนอกหรือจํากัดกระแสที่เหมาะสมกับการออกแบบวงจรยังคงเป็นแนวปฏิบัติที่ดี.
Q4: ระยะทางการตรวจจับคือ 5 มิลลิเมตร ช่องว่างการตรวจจับจริงที่ผมควรตั้งคืออะไร?
ระยะทางการตั้งค่าคือ 0?4mm นี่คือช่วงที่เซ็นเซอร์เปิดได้อย่างน่าเชื่อถือ? 80% ของระยะทางการตรวจจับ 5 mmการกําหนดช่องว่างจริงที่ 2 3 มิลลิเมตร (60% ของนามinali) ให้ช่องว่างต่อต้านผลกระทบของอุณหภูมิ, ความแตกต่างของพื้นผิวเป้าหมาย, และการสั่นสะเทือนเล็กน้อยหรือการสกัดกลในช่วงเวลา
เซ็นเซอร์ที่ตั้งอยู่ตรง 4 มิลลิเมตร (ขีดจํากัดของช่วงการตั้งค่า) ทํางานใกล้กับขอบความมั่นคงและอาจแสดงการสลับระยะสั้นในสภาพที่ไม่ดี
Q5: E2E-X5ME1-Z จะตรวจจับโลหะอะไร และชนิดวัสดุจะส่งผลต่อระยะทางการตรวจจับหรือไม่?
เซนเซอร์ตรวจจับโลหะที่นําไฟฟ้าทั้งหมด สําหรับเหล็กมาตรฐาน / เหล็กอ่อน (วัสดุเป้าหมายระดับ) ระยะทางการตรวจจับคือ 5 มม. สําหรับเหล็กไร้ขัดระยะทางที่มีประสิทธิภาพโดยทั่วไปคือ 3?? 4 มม.อลูมิเนียมและทองแดงผลิตระยะทางประสิทธิภาพประมาณ 2 มิลลิเมตร
ทองแดงมีอัตราการตอบสนองน้อยที่สุด โดยทั่วไป 1.5 มิลลิเมตรหรือน้อยกว่าตลอดเวลาวัดจุดเปลี่ยนจริงด้วยวัสดุเป้าหมายเฉพาะเจาะจงในสภาพการติดตั้งเมื่อเป้าหมายไม่ใช่เหล็กมาตรฐาน.
