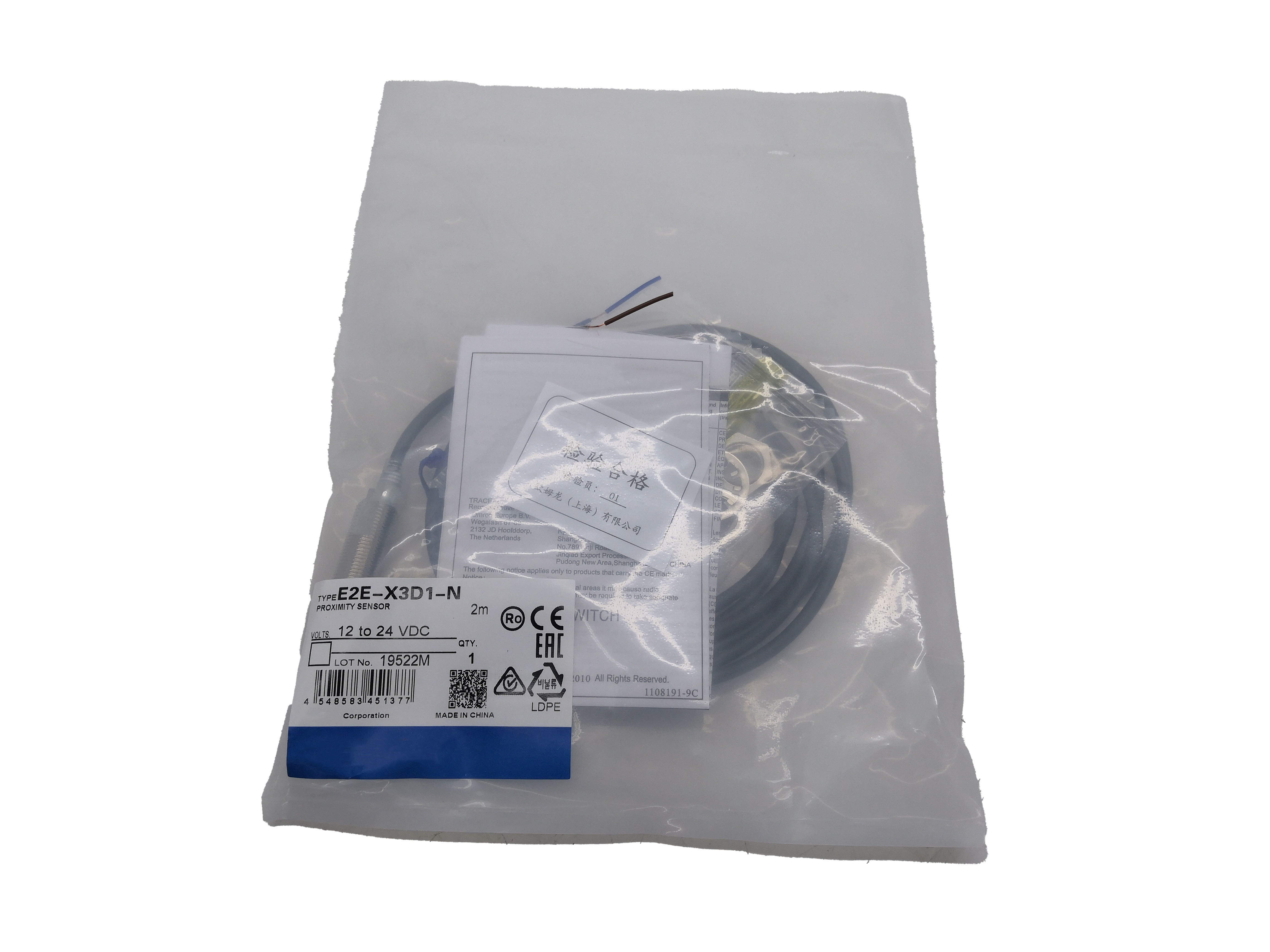

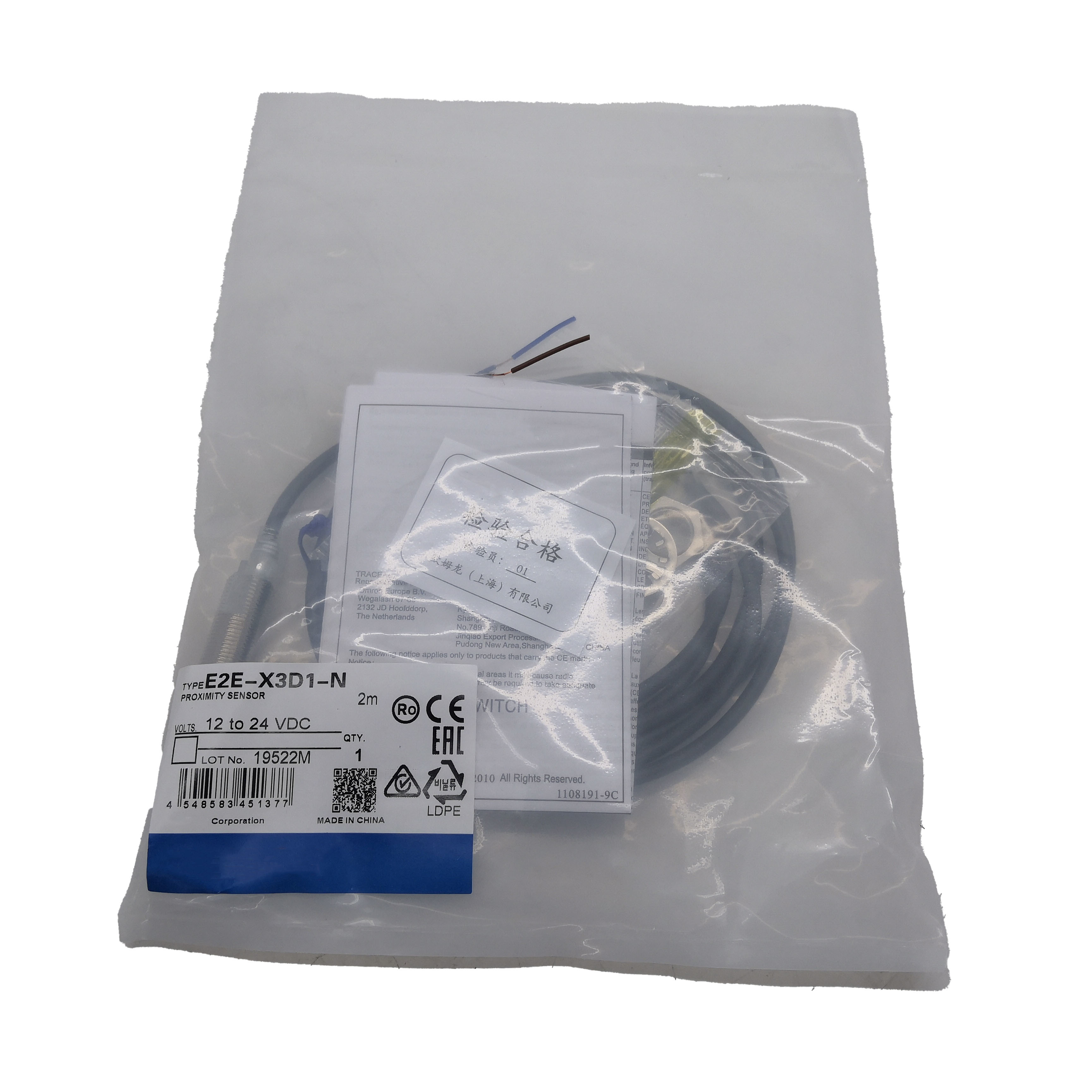

เซ็นเซอร์วัดระยะแบบเหนี่ยวนำ Omron E2E-X3D1-N
ยี่ห้อ: Omron
ซีรีส์: E2E
หมายเลขชิ้นส่วน: E2E-X3D1-N / E2EX3D1N
สภาพ: ใหม่ | จัดส่งฟรี
ประสิทธิภาพที่เชื่อถือได้สำหรับระบบอัตโนมัติในอุตสาหกรรม
เซ็นเซอร์วัดระยะแบบเหนี่ยวนำ Omron E2E-X3D1-N แสดงถึงความน่าเชื่อถือที่ได้รับการพิสูจน์มานานหลายทศวรรษในสภาพแวดล้อมอุตสาหกรรม เซ็นเซอร์ทรงกระบอก M12 แบบ 2 สาย DC แบบปกติเปิด (Normally Open) แบบมีฉนวนนี้ครอบคลุมงานตรวจจับโลหะส่วนใหญ่ในงานเครื่องมือกล, ยานยนต์, เซมิคอนดักเตอร์, การแปรรูปอาหาร และการประกอบทั่วไปทั่วโลก
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า |
| รูปแบบตัวเครื่อง |
ทรงกระบอก M12, ลำตัวเกลียว |
| วิธีการตรวจจับ |
เหนี่ยวนำ (ไม่สัมผัส, กระแสไหลวน) |
| ระยะตรวจจับที่กำหนด |
3 มม. |
| ช่วงการตั้งค่า |
0 ถึง 4.8 มม. |
| เป้าหมาย |
มาตรฐาน: เหล็กกล้าอ่อน (Fe 360), 12×12×1 มม. |
| การป้องกัน |
มีฉนวน (ติดตั้งฝัง / ติดตั้งแบบเรียบ) |
| การกำหนดค่าเอาต์พุต |
DC 2 สาย, ชนิดขั้ว |
| การทำงานของเอาต์พุต |
NO – ปกติเปิด |
| แรงดันไฟฟ้าจ่าย |
10 ถึง 30V DC (ปกติ 12-24V DC) |
| การสิ้นเปลืองกระแส |
สูงสุด 13 mA |
| กระแสโหลด |
3 ถึง 100 mA |
| กระแสรั่วไหล |
สูงสุด 0.8 mA |
| แรงดันตกค้าง |
สูงสุด 3V (ที่โหลด 100 mA) |
| ความถี่ในการสลับ |
สูงสุด 1,000 Hz |
| อุณหภูมิใช้งาน |
−25°C ถึง +70°C |
| การป้องกันการบุกรุก |
IP67 (IEC 60529), ทนน้ำมัน |
| ตัวเรือน |
ทองเหลืองชุบนิกเกิล |
| การรับรอง |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
ข้อดีของการออกแบบแบบมีฉนวน
โครงสร้างแบบมีฉนวนของ E2E-X3D1-N จะรวมสนามแม่เหล็กไฟฟ้าไปข้างหน้าผ่านหน้าสัมผัส ทำให้สามารถติดตั้งแบบเรียบในสภาพแวดล้อมที่เป็นโลหะได้โดยไม่ถูกรบกวนจากโครงสร้างโดยรอบ สิ่งนี้ช่วยขจัดความต้องการระยะห่างและทำให้การออกแบบอุปกรณ์ง่ายขึ้น
ความเรียบง่ายของ DC 2 สาย
การออกแบบ 2 สายทำงานเหมือนสวิตช์โซลิดสเตตที่ต่ออนุกรมกับโหลด ทำให้เข้ากันได้โดยตรงกับวงจรที่ออกแบบมาสำหรับสวิตช์เชิงกลแต่เดิม สิ่งนี้ช่วยลดความซับซ้อนในการเดินสายและการบำรุงรักษา ในขณะที่ยังคงประสิทธิภาพที่เชื่อถือได้
ความทนทานในอุตสาหกรรม
ด้วยการป้องกันระดับ IP67, โครงสร้างที่ทนน้ำมัน และตัวเรือนที่แข็งแรง เซ็นเซอร์นี้สามารถทนทานต่อสภาพแวดล้อมอุตสาหกรรมที่ต้องการ รวมถึงละอองน้ำหล่อเย็น, ละอองน้ำมันตัด และการล้างทำความสะอาดเป็นระยะ
ไฟแสดงสถานะ LED คู่
ไฟ LED สีเขียวแสดงสถานะการตั้งค่าสำหรับการวางตำแหน่งที่แม่นยำระหว่างการติดตั้ง และไฟ LED สีแดงแสดงสถานะการทำงานสำหรับการตรวจสอบสถานะเอาต์พุตแบบเรียลไทม์ ไฟ LED ทั้งสองยังคงมองเห็นได้หลังการติดตั้งเพื่อการวินิจฉัยที่ง่าย
รุ่นที่มีจำหน่าย
| หมายเลขชิ้นส่วน |
สายเคเบิล/การเชื่อมต่อ |
ความยาว |
| E2E-X3D1-N 2M |
สาย PVC ทนน้ำมันแบบมีสายสำเร็จรูป |
2 เมตร |
| E2E-X3D1-N 5M |
สาย PVC ทนน้ำมันแบบมีสายสำเร็จรูป |
5 เมตร |
| E2E-X3D1-N 10M |
สาย PVC ทนน้ำมันแบบมีสายสำเร็จรูป |
10 เมตร |
| E2E-X3D1-M1G 2M |
ขั้วต่อแบบปลดเร็ว M12 |
– |
| E2E-X3D1-U 2M |
สาย PUR ทนน้ำมันแบบมีสายสำเร็จรูป |
2 เมตร (ยืดหยุ่น/ทนต่อการเสียดสี) |
คำถามที่พบบ่อย
ระยะห่างสูงสุดระหว่างเซ็นเซอร์ E2E-X3D1-N สองตัวเมื่อติดตั้งหลายตัวคือเท่าใด
เซ็นเซอร์ที่ติดตั้งเคียงข้างกันต้องมีระยะห่างระหว่างจุดศูนย์กลางอย่างน้อย 30 มม. เซ็นเซอร์ที่ติดตั้งหันหน้าเข้าหากันต้องมีระยะห่างระหว่างหน้าอย่างน้อย 20 มม. เพื่อป้องกันการรบกวนซึ่งกันและกัน
จะเกิดอะไรขึ้นหากโหลดเกินพิกัดสูงสุด 100 mA
โหลดที่เกิน 100 mA อาจทำให้วงจรเอาต์พุตเสียหายได้ สำหรับการใช้งานที่ต้องการกระแสสูงขึ้น ให้ใช้เซ็นเซอร์เพื่อสลับคอยล์รีเลย์แทนการต่อโหลดโดยตรง
สามารถใช้ E2E-X3D1-N กับแหล่งจ่ายไฟ 12V DC ได้หรือไม่
ได้ เซ็นเซอร์ทำงานในช่วง 10 ถึง 30V DC ซึ่งครอบคลุมแหล่งจ่ายไฟปกติทั้ง 12V และ 24V โปรดทราบว่าแรงดันตกค้างจะคิดเป็นสัดส่วนที่สูงขึ้นของแรงดันไฟฟ้ารวมในระบบ 12V
ฉันจะยืนยันตำแหน่งเซ็นเซอร์ที่ถูกต้องระหว่างการติดตั้งได้อย่างไร
ใช้ไฟ LED แสดงสถานะการตั้งค่าสีเขียว วางเซ็นเซอร์ไว้ตรงกลางระหว่างจุดที่ไฟ LED เปลี่ยนจากเปิดเป็นปิด จากนั้นขันน็อตล็อคให้แน่น
เซ็นเซอร์นี้เข้ากันได้กับโมดูลอินพุต PLC แบบโซลิดสเตตหรือไม่
ได้ เซ็นเซอร์นี้เข้ากันได้กับโมดูลอินพุตแบบแยกโซลิดสเตตมาตรฐานจากผู้ผลิต PLC รายใหญ่ รวมถึง Siemens, Allen-Bradley, Mitsubishi และ Omron
