| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | E2E-X2OMD1 |

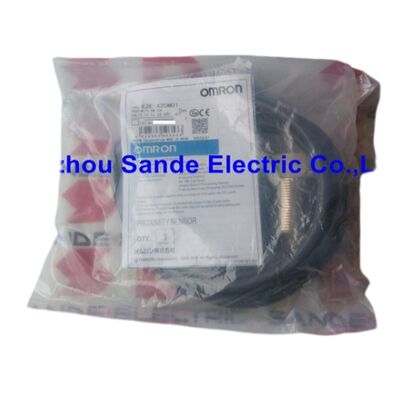

Omron E2E-X20MD1 เป็นรุ่นมาตรฐานที่มีระยะการตรวจจับไกลที่สุดในกลุ่ม M30 แบบไม่หุ้มฉนวนของซีรีส์ E2E ให้ระยะการตรวจจับแบบเหนี่ยวนำ 20 มม. จากตัวเครื่อง M30 พร้อมเอาต์พุต DC 2 สาย แบบปกติเปิด (NO)
ระยะ 20 มิลลิเมตรไม่ใช่ตัวเลขที่สุ่มขึ้นมา — มันแสดงถึงระยะสูงสุดที่ใช้งานได้จริงสำหรับเซ็นเซอร์เหนี่ยวนำแบบไม่หุ้มฉนวนในรูปแบบ M30 มาตรฐาน ซึ่งทำได้โดยการเพิ่มปริมาตรสนามแม่เหล็กที่สั่นให้สูงสุดโดยไม่มีข้อจำกัดของการหุ้มฉนวนภายใน
เหตุผลในการเลือกเซ็นเซอร์ขนาด 20 มม. แทนที่จะเป็นอุปกรณ์ M18 หรือ M12 ที่มีระยะสั้นกว่า มักจะมาจากความเป็นจริงในการติดตั้ง 3 ประการ: เป้าหมายไม่สามารถวางตำแหน่งได้อย่างน่าเชื่อถือภายในระยะห่างที่สั้นกว่าเนื่องจากการสะสมความคลาดเคลื่อนของเครื่องจักร พื้นผิวเป้าหมายไม่เรียบ (พื้นผิวหล่อ, ชิ้นส่วนตีขึ้นรูปหยาบ, ขอบที่ปั๊ม) และอาจมีความแตกต่างในระยะที่ปรากฏ หรือเซ็นเซอร์ต้องติดตั้งในระยะคงที่จากเป้าหมายที่เคลื่อนที่ซึ่งแกว่งหรือสั่นระหว่างรอบการทำงานของเครื่องจักร ในทั้งสามกรณี ระยะการตั้งค่า 16 มม. ของ E2E-X20MD1 ให้โซนการตรวจจับที่เสถียรและกว้างพอที่จะรองรับความแปรปรวนได้โดยไม่เกิดความล้มเหลวในการตรวจจับ
เนื่องจากเป็นเซ็นเซอร์ M30 แบบไม่หุ้มฉนวน การติดตั้งจึงต้องใช้โปรโตคอลการติดตั้งแบบไม่ฝัง (non-flush mounting) ที่คุ้นเคย: หน้าเซ็นเซอร์ต้องยื่นออกมาจากรูยึด โดยโครงสร้างโลหะโดยรอบต้องอยู่ด้านหลังโซนการตรวจจับที่ทำงานอยู่ แทนที่จะอยู่ในระดับเดียวกัน
นี่คือการแลกเปลี่ยนที่ทำให้ได้ระยะ 20 มม. จากตัวเครื่อง M30 — สนามแม่เหล็กที่ไม่มีสิ่งกีดขวางจะขยายออกไปทุกทิศทาง ซึ่งต้องการโซนที่ปราศจากโลหะรอบๆ ปลายเซ็นเซอร์ แต่ให้ระยะที่เซ็นเซอร์แบบหุ้มฉนวนที่ติดตั้งแบบฝัง (flush-mounted) ที่มีขนาดตัวเครื่องเท่ากันไม่สามารถเทียบได้
| พารามิเตอร์ | ค่า |
|---|---|
| ระยะการตรวจจับ | 20 มม. (±10%) |
| ระยะการตั้งค่า | 0–16 มม. |
| เป้าหมายมาตรฐาน | เหล็ก 54 × 54 × 1 มม. |
| ตัวเครื่อง | M30 × 1.5 มม., ไม่หุ้มฉนวน, ทองเหลืองชุบนิกเกิล |
| เอาต์พุต | DC 2 สาย, NO, มีขั้ว |
| แรงดันไฟเลี้ยง | 12–24V DC |
| ช่วงการทำงาน | 10–30V DC |
| ความสามารถในการสวิตช์ | 3–100 mA |
| กระแสรั่วไหล | สูงสุด 0.8 mA |
| ความถี่ในการตอบสนอง | 100 Hz |
| ระดับการป้องกัน | IP67 |
| ไฟแสดงสถานะ | LED สีแดง + สีเขียว |
| มาตรฐาน | EN60947-1, EN60947-5-2, CE |
การพัฒนาจากการก่อสร้างแบบหุ้มฉนวนเป็นแบบไม่หุ้มฉนวนในกลุ่ม M30 E2E ของ Omron นั้นสอดคล้องกัน: M30 แบบหุ้มฉนวนให้ระยะการตรวจจับ 10 มม. (E2E-X10D1); รุ่นไม่หุ้มฉนวนเพิ่มเป็นสองเท่าเป็น 20 มม. (E2E-X20MD1)
ระยะที่เพิ่มขึ้นของสนามแม่เหล็กแบบไม่หุ้มฉนวนเป็นผลมาจากการปล่อยให้ขดลวดออสซิลเลเตอร์แผ่สนามออกไปทุกทิศทาง แทนที่จะจำกัดให้อยู่ในกรวยด้านหน้า — พลังงานสนามทั้งหมดที่มีอยู่จะไปถึงเป้าหมายในระยะที่ไกลขึ้น แต่สนามแม่เหล็กก็ขยายออกไปด้านข้างด้วย ซึ่งต้องการการติดตั้งเพื่อแยกเซ็นเซอร์ออกจากโลหะด้านข้าง
สำหรับแผ่นทดสอบเหล็กมาตรฐานขนาด 54 × 54 × 1 มม. ระยะ 20 มม. จะวัดตามแนวแกน — แผ่นเข้าหาหน้าเซ็นเซอร์ตรงๆ ในทางปฏิบัติ เป้าหมายเครื่องจักรส่วนใหญ่จะเข้าหาจากมุมคงที่และแสดงพื้นที่ที่สม่ำเสมอต่อเซ็นเซอร์
ในกรณีที่เป้าหมายมีขนาดเล็กกว่า 54 × 54 มม. อย่างมีนัยสำคัญ ระยะการตรวจจับที่มีประสิทธิภาพจะลดลงตามสัดส่วน
เป้าหมายที่ใหญ่กว่าแผ่นมาตรฐานจะไม่เพิ่มระยะการตรวจจับให้เกิน 20 มม. ที่ระบุไว้อย่างมีนัยสำคัญ เนื่องจากรูปทรงของสนามแม่เหล็กจำกัดระยะการตรวจจับสูงสุดโดยไม่คำนึงถึงพื้นที่เป้าหมาย
ความถี่ในการสวิตช์ 100Hz ของ E2E-X20MD1 นั้นต่ำกว่ารุ่น E2E ที่เล็กกว่า และเกี่ยวข้องโดยตรงกับวงจรออสซิลเลเตอร์ที่ใหญ่ขึ้นของเซ็นเซอร์
ด้วยขนาดตัวเครื่อง M30 และระยะการตรวจจับ 20 มม. ออสซิลเลเตอร์จะทำงานที่ความถี่ต่ำลงเพื่อรองรับรูปทรงขดลวดที่ใหญ่ขึ้น — การสั่นที่ความถี่สูงขึ้นในขดลวดขนาดใหญ่จะสร้างลักษณะสนามที่ลดระยะการตรวจจับ แทนที่จะปรับปรุงให้ดีขึ้น
100 Hz ให้รอบการตรวจจับ 100 รอบต่อวินาที — เพียงพอสำหรับการใช้งานการมีอยู่/ไม่มีอยู่เกือบทั้งหมดที่เป้าหมายเป็นส่วนประกอบเครื่องจักรขนาดใหญ่ที่เคลื่อนที่ด้วยความเร็วอุตสาหกรรมปานกลาง
การใช้งานเพียงอย่างเดียวที่ 100Hz อาจไม่เพียงพอคือการนับความเร็วสูงของเป้าหมายขนาดใหญ่ที่เคลื่อนที่ผ่านจุดเซ็นเซอร์คงที่อย่างรวดเร็ว เช่น ขวดบนสายการบรรจุความเร็วสูง หรือวัตถุบนสายพานลำเลียงความเร็วสูงที่มีระยะห่างที่ต้องการการตรวจจับที่อัตราสูงกว่า 50 ครั้งต่อวินาที
สำหรับการใช้งานดังกล่าว ให้ประเมินว่าขีดจำกัด 100Hz เข้ากันได้กับอัตราการตรวจจับที่ต้องการหรือไม่ ก่อนเลือกเซ็นเซอร์
แผ่นทดสอบมาตรฐานขนาด 54 × 54 มม. มีขนาดเพื่อให้แน่ใจว่าสนามการตรวจจับที่ถูกกำหนดลักษณะจะสว่างเต็มที่ระหว่างการทดสอบ — ซึ่งเป็นผลมาจากรูปทรงสนามที่กว้างของขดลวด M30 แบบไม่หุ้มฉนวน
สำหรับเป้าหมายในโลกแห่งความเป็นจริงที่มีขนาดเล็กกว่า 54 มม. สี่เหลี่ยม กฎทั่วไปคือระยะที่มีประสิทธิภาพจะปรับตามสัดส่วนรากที่สองของอัตราส่วนพื้นที่เป้าหมาย เป้าหมายขนาด 27 × 27 มม. (หนึ่งในสี่ของพื้นที่มาตรฐาน) ให้ระยะที่ระบุไว้ประมาณครึ่งหนึ่ง — ประมาณ 10 มม. สำหรับเป้าหมายเหล็ก
สำหรับเป้าหมายโลหะที่ไม่ใช่เหล็ก: อลูมิเนียมประมาณ 0.3–0.4 เท่าของระยะเหล็ก (6–8 มม.), ทองเหลืองประมาณ 0.4–0.5 เท่า (8–10 มม.), สแตนเลส 0.6–0.75 เท่า (12–15 มม.)
นี่เป็นค่าประมาณสำหรับแผ่นเรียบที่มีขนาดทดสอบมาตรฐาน ค่าจริงขึ้นอยู่กับโลหะผสม ความหนาของเป้าหมาย และรูปทรงการเข้าหา ควรตรวจสอบระยะการสวิตช์ด้วยการทดลองกับเป้าหมายเฉพาะในการติดตั้งที่ตั้งใจไว้เสมอ ก่อนที่จะตัดสินใจออกแบบทางกล
คำถามที่ 1: โซนที่ปราศจากโลหะที่จำเป็นรอบๆ ปลายเซ็นเซอร์ E2E-X20MD1 คืออะไร?
Omron กำหนดโซนที่ปราศจากโลหะสำหรับเซ็นเซอร์ M30 แบบไม่หุ้มฉนวนในคู่มือการติดตั้ง E2E เซ็นเซอร์ต้องยื่นออกมาจากรูยึด โดยให้หน้าโลหะยึดอยู่ห่างจากหน้าเซ็นเซอร์อย่างน้อยหนึ่งเท่าของเส้นผ่านศูนย์กลางตัวเครื่อง (30 มม.) ในแต่ละด้าน
รูที่เจาะผ่านแผ่นยึดไม่ควรเกินเส้นผ่านศูนย์กลางตัวเครื่อง และไม่ควรมีวัสดุโลหะใดๆ อยู่ภายในโซนที่ระบุของปลายเซ็นเซอร์
การละเมิดโซนนี้จะลดระยะการตรวจจับและอาจทำให้เซ็นเซอร์ตรวจจับโลหะโดยรอบแทนที่จะเป็นเป้าหมายที่ตั้งใจไว้
คำถามที่ 2: ที่ 100Hz เป้าหมายสามารถเคลื่อนที่ผ่านสนามตรวจจับได้เร็วแค่ไหนและยังคงตรวจจับได้อย่างน่าเชื่อถือ?
ที่ 100Hz รอบการตรวจจับหนึ่งรอบใช้เวลา 10ms เพื่อการตรวจจับที่น่าเชื่อถือ เป้าหมายต้องเข้าและอยู่ในสนามตรวจจับอย่างน้อยหนึ่งรอบเต็ม — 10ms ที่ความเร็วเป้าหมาย 1 ม./วินาที เป้าหมายจะครอบครองโซน 10 มม. ใดๆ เป็นเวลา 10 มิลลิวินาที ซึ่งตรงตามขั้นต่ำพอดี
ที่ความเร็วสูงขึ้นหรือกับเป้าหมายที่เล็กกว่า เวลาที่ผ่านสนามทำงานอาจสั้นกว่าหนึ่งรอบ ส่งผลให้พลาดการตรวจจับ
คำนวณเวลาที่ผ่าน = ความยาวเป้าหมายในทิศทางการเคลื่อนที่ ÷ ความเร็วในการเข้าหา และยืนยันว่าเกิน 10 มิลลิวินาทีพร้อมอัตราความปลอดภัย
คำถามที่ 3: สามารถใช้ E2E-X20MD1 เป็นตัวตรวจจับความเร็วเป็นศูนย์หรือหยุดนิ่งได้หรือไม่?
ใช่ เซ็นเซอร์ตรวจจับการมีอยู่หรือไม่มีอยู่ของเป้าหมายเหล็กขนาดใหญ่แบบสถิต — ไม่ต้องการการเคลื่อนที่ของเป้าหมายในการทำงาน
สำหรับการตรวจจับความเร็วเป็นศูนย์ เซ็นเซอร์จะถูกวางตำแหน่งเพื่อตรวจจับเป้าหมายที่ติดตั้งบนเพลาหมุนหรือส่วนประกอบที่เคลื่อนที่
เมื่อการเคลื่อนที่หยุดลง เป้าหมายจะยังคงอยู่ในสนามตรวจจับ (หากหยุดในโซนตรวจจับ) หรือออกจากสนามไป ตรรกะการควบคุมจะกำหนดว่าสถานะใดแสดงถึง "หยุดนิ่ง" ขึ้นอยู่กับรูปทรงการติดตั้ง
คำถามที่ 4: E2E-X20MD1 มีจำหน่ายพร้อมขั้วต่อแทนสายไฟที่ต่อไว้ล่วงหน้าหรือไม่?
ใช่ E2E-X20MD1-M1G เป็นเวอร์ชันขั้วต่อ M12 IEC ของเซ็นเซอร์เดียวกัน ให้การเชื่อมต่อที่สามารถถอดออกได้ในสนามสำหรับการติดตั้งที่ต้องการการเปลี่ยนเซ็นเซอร์โดยไม่รบกวนสายไฟ E2E-X20MD1-M1 เป็นเวอร์ชันขั้วต่อ M12 ที่มีการจัดเรียงพินมาตรฐาน (ไม่ใช่ IEC)
ทุกรุ่นมีคุณสมบัติการตรวจจับเหมือนกัน วิธีการเชื่อมต่อเป็นเพียงความแตกต่าง
คำถามที่ 5: ควรติดตั้ง E2E-X20MD1 อย่างไรหากเป้าหมายเข้าหาในมุมแทนที่จะตรงๆ?
การเข้าหาตามแนวแกน (เป้าหมายเคลื่อนที่ตรงเข้าหาและออกจากหน้าเซ็นเซอร์) ให้ระยะ 20 มม. ที่ระบุไว้
การเข้าหาแบบออฟเซกซ์ — เป้าหมายเคลื่อนที่ขนานกับหน้าเซ็นเซอร์ หรือบนเส้นทางโค้ง — ส่งผลให้ระยะการสวิตช์ที่มีประสิทธิภาพสั้นลง เนื่องจากเป้าหมายเข้าและออกจากโซนที่แรงที่สุดของสนามในมุม
สำหรับการใช้งานแบบสายพานลำเลียงที่เป้าหมายเคลื่อนผ่านด้านหน้าเซ็นเซอร์ที่ติดตั้งด้านข้าง ระยะการสวิตช์จะขึ้นอยู่กับมุมการเข้าหาและขนาดของเป้าหมาย
การทดสอบด้วยการทดลองกับเป้าหมายจริงและโปรไฟล์การเคลื่อนที่ เป็นวิธีที่น่าเชื่อถือที่สุดในการกำหนดตำแหน่งการสวิตช์ที่มีประสิทธิภาพในการติดตั้งที่ไม่ใช่แนวแกน
