| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | E2EQ-X7D1-M1GJ |
Omron E2EQ-X7D1-M1GJ เป็นเซ็นเซอร์วัดระยะแบบเหนี่ยวนำป้องกันสะเก็ด — เป็นรุ่น E2EQ ที่พัฒนามาจากดีไซน์ M18 E2E มาตรฐาน โดยมีความแตกต่างที่การเคลือบฟลูออโรเรซินบนพื้นผิวเซ็นเซอร์และส่วนหน้าของตัวเรือน การเคลือบนี้คือเหตุผลที่เซ็นเซอร์นี้มีอยู่
ในการใช้งานเชื่อมแบบอาร์คด้วยหุ่นยนต์และแบบแมนนวล หยดโลหะร้อนที่กระเด็นออกมาจากบ่อหลอมจะตกลงบนทุกสิ่งในระยะหลายเมตรจากอาร์ค: ฟิกซ์เจอร์ เครื่องมือ สายไฟ และเซ็นเซอร์ บนเซ็นเซอร์ทั่วไปที่มีหน้าสัมผัสทองเหลืองหรือสแตนเลสที่ไม่ได้เคลือบ หยดเหล่านี้จะเย็นตัวและแข็งตัว เกาะติดกับพื้นผิว
เมื่อชั้นของสะเก็ดที่สะสมหนาพอ มันจะรบกวนสนามแม่เหล็กไฟฟ้าของเซ็นเซอร์และทำให้เกิดความล้มเหลวในการตรวจจับ — หรือกระบวนการกำจัดสะเก็ดจะทำให้พื้นผิวเซ็นเซอร์เป็นรอยและเปลี่ยนระยะห่าง บนพื้นผิวที่เคลือบฟลูออโรเรซิน หยดที่แข็งตัวจะไม่สามารถยึดเกาะได้
คุณสมบัติไม่ติดของสารเคลือบช่วยให้สะเก็ดสามารถเช็ดหรือเคาะออกได้อย่างสะอาด โดยที่พื้นผิวด้านล่างไม่เสียหาย และประสิทธิภาพการตรวจจับไม่เปลี่ยนแปลง
เซ็นเซอร์นี้มีคุณสมบัติมาตรฐาน E2E ทั้งหมดสำหรับการกำหนดค่า M18 7 มม. แบบมีชีลด์: เอาต์พุต DC 2 สาย NO, ช่วงการทำงาน 10–30V, ความถี่สวิตช์ 500Hz, ไฟแสดงสถานะ LED คู่ และการซีลกันน้ำมันระดับ IP67
สายถักยาว 0.3 ม. พร้อมขั้วต่อ M12 IEC เป็นรูปแบบการเชื่อมต่อที่ช่วยให้สามารถเปลี่ยนเซ็นเซอร์ได้โดยไม่ต้องเข้าไปในสายไฟของเครื่องจักร — ถอด M12 ที่ปลายสายถัก ใส่ตัวทดแทนเข้าไปในรูยึด ต่อสายไฟ เสร็จสิ้น
ในเซลล์เชื่อมที่เซ็นเซอร์มีการสึกหรอจากการสะสมของสะเก็ดตามกำหนดเวลา และความเร็วในการเปลี่ยนมีผลต่อเวลาทำงานของเซลล์ รูปแบบการเชื่อมต่อนี้เป็นคุณสมบัติการบำรุงรักษาที่ใช้งานได้จริง
| พารามิเตอร์ | ค่า |
|---|---|
| ระยะการตรวจจับ | 7 มม. (±10%) |
| ระยะการตั้งค่า | 0–5.6 มม. |
| ตัวเรือน | M18 × 1 มม., มีชีลด์, ทองเหลืองชุบนิกเกิล |
| พื้นผิวเซ็นเซอร์ | เคลือบฟลูออโรเรซิน (ป้องกันสะเก็ด) |
| เอาต์พุต | DC 2 สาย, NO, มีขั้ว |
| แรงดันไฟเลี้ยง | 12–24V DC |
| ช่วงการทำงาน | 10–30V DC |
| ความสามารถในการสวิตช์ | 3–100 mA |
| กระแสไฟรั่ว | สูงสุด 0.8 mA |
| ความถี่ตอบสนอง | 500 Hz |
| การเชื่อมต่อ | สายถัก 0.3 ม. + ขั้วต่อ M12 IEC |
| ระดับ IP | IP67 + กันน้ำมัน |
| ไฟแสดงสถานะ | LED สีแดง (เอาต์พุต) + LED สีเขียว (ช่วง) |
| มาตรฐาน | EN60947-1, EN60947-5-2, CE |
การเชื่อมแบบอาร์คจะสร้างสะเก็ดเมื่อโลหะหลอมเหลวถูกพ่นออกมาจากบ่อหลอม — เป็นผลมาจากความไม่เสถียรของอาร์ค ความเร็วในการป้อนลวดที่ไม่ถูกต้อง หรือองค์ประกอบทางเคมีของโลหะฐาน แม้ในกระบวนการเชื่อมที่เหมาะสมที่สุด การเกิดสะเก็ดบางส่วนก็หลีกเลี่ยงไม่ได้
คำถามสำหรับผู้ออกแบบเครื่องจักรไม่ใช่ว่าสะเก็ดจะตกลงบนเซ็นเซอร์หรือไม่ แต่จะเกิดอะไรขึ้นเมื่อมันตกลงไป
โพลีเมอร์ฟลูออโรเรซิน (คล้ายกับ PTFE ทางเคมี) มีพลังงานพื้นผิวต่ำมากจนหยดโลหะหลอมเหลวไม่สามารถเปียกพื้นผิวได้ — มันจะตกลงมา เย็นตัว และเกาะอยู่บนสารเคลือบโดยไม่เกิดพันธะทางโลหะวิทยาหรือทางกล ผลลัพธ์คือสะเก็ดที่สามารถปัดออกได้ แทนที่จะสะสม
Omron ซีรีส์ E2EQ ใช้สารเคลือบนี้กับหน้าสัมผัสเซ็นเซอร์และส่วนปลายของตัวเรือนเซ็นเซอร์ — บริเวณที่หันเข้าหาโซนเชื่อมและได้รับปริมาณหยดสูงสุดระหว่างรอบการเชื่อม
เซ็นเซอร์วัดระยะมาตรฐานในสภาพแวดล้อมการเชื่อมโดยทั่วไปต้องการการกำจัดสะเก็ดทุกวันหรือทุกกะเพื่อรักษาการตรวจจับที่เชื่อถือได้ E2EQ-X7D1-M1GJ ขยายช่วงเวลานี้ออกไปอย่างมาก ลดภาระการบำรุงรักษาและความเสี่ยงที่พื้นผิวเซ็นเซอร์จะเสียหายระหว่างการทำความสะอาด
มันไม่ได้ทำให้เซ็นเซอร์ทนทานต่อการสะสมของสะเก็ดหนักๆ อย่างต่อเนื่อง — ในกระบวนการที่สะเก็ดเข้มข้นมาก การทำความสะอาดเบาๆ เป็นประจำยังคงเป็นแนวปฏิบัติที่ดี — แต่ความพยายามลดลงอย่างมากเมื่อเทียบกับทางเลือกที่ไม่ได้เคลือบ

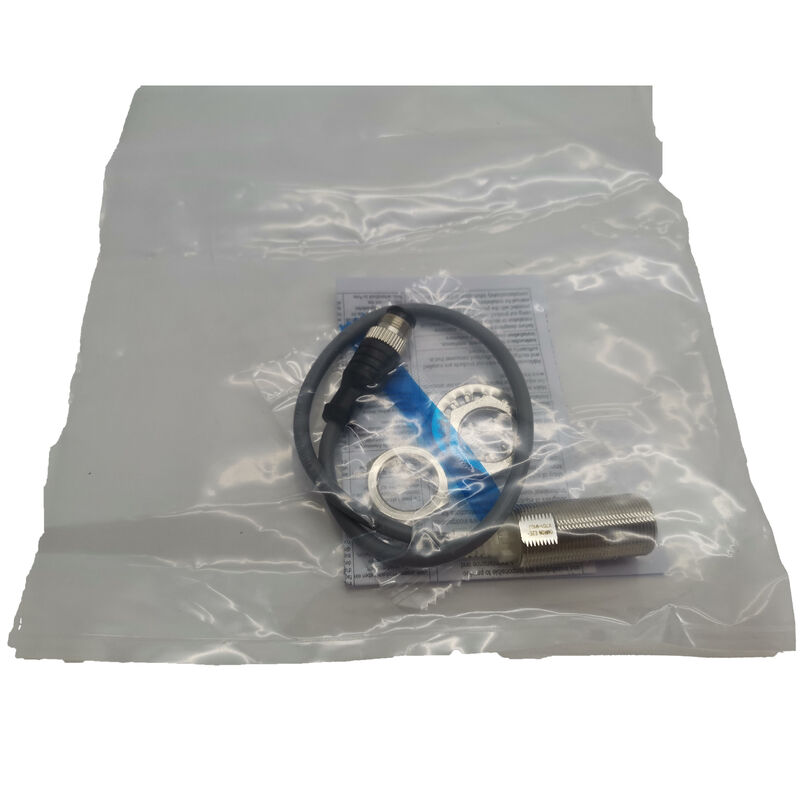

สายถักยาว 0.3 ม. ออกจากตัวเรือนเซ็นเซอร์และสิ้นสุดที่ขั้วต่อภาคสนาม M12 IEC ในเครื่องจักร สาย M12 ที่เข้าคู่กันจะวิ่งจากแผงควบคุมหรือกล่องรวมสัญญาณและเสียบเข้ากับขั้วต่อนี้
การติดตั้งเซ็นเซอร์ประกอบด้วยการหมุนเซ็นเซอร์เข้าไปในรูยึด ล็อคด้วยน็อต M12 และต่อขั้วต่อ M12 — การดำเนินการสองนาทีที่ช่างเทคนิคบำรุงรักษาสามารถทำได้โดยไม่ต้องใช้เครื่องมือไฟฟ้าหรือเข้าถึงแผงควบคุม
เมื่อเซ็นเซอร์ต้องเปลี่ยนในที่สุด กระบวนการจะย้อนกลับในเวลาสองนาทีเท่าเดิม
สายเคเบิลเครื่องจักรแบบถาวรยังคงอยู่ที่เดิม; มีเพียงชุดสายถักเซ็นเซอร์เท่านั้นที่จะถูกเปลี่ยน
สิ่งนี้มีความสำคัญในเซลล์เชื่อมแบบอัตโนมัติที่การเปลี่ยนเซ็นเซอร์ที่ชำรุดระหว่างการเปลี่ยนกะเป็นเป้าหมาย และการเข้าถึงแถบขั้วต่อภายในตู้ไฟฟ้าที่ล็อคไว้ในช่วงเวลาการผลิตไม่ใช่ทางเลือก
LED เอาต์พุตสีแดงและ LED ช่วงการตั้งค่าสีเขียวบน E2EQ-X7D1-M1GJ ให้การยืนยันการติดตั้งและการทำงานเช่นเดียวกับเซ็นเซอร์ E2E แบบไฟแสดงสถานะคู่รุ่นอื่นๆ
ในสภาพแวดล้อมเซลล์เชื่อม ที่โดยทั่วไปเซ็นเซอร์จะติดตั้งอยู่ใกล้กับฟิกซ์เจอร์เชื่อม การมองเห็น LED ช่วยให้ช่างเทคนิคที่ยืนอยู่ที่ประตูเซลล์สามารถยืนยันได้ว่าเซ็นเซอร์กำลังตรวจจับอย่างถูกต้องโดยไม่ต้องเข้าสู่เซลล์หรือตรวจสอบหน้าจอวินิจฉัย PLC สถานะเปิด/ปิดของ LED สีแดงจะสะท้อนถึงรอบการปิดและเปิดของฟิกซ์เจอร์แต่ละครั้ง การกะพริบที่หายไปในจุดที่คาดหวังของรอบบ่งชี้ถึงปัญหาการตรวจจับในขณะที่เซลล์ยังคงทำงานอยู่
คำถามที่ 1: การเคลือบฟลูออโรเรซินส่งผลต่อระยะการตรวจจับของเซ็นเซอร์อย่างไร?
การเคลือบฟลูออโรเรซินถูกนำมาใช้เป็นชั้นบางๆ บนพื้นผิวเซ็นเซอร์ — ความหนาของการเคลือบไม่เปลี่ยนแปลงระยะการตรวจจับมาตรฐาน 7 มม. อย่างมีนัยสำคัญ
สารเคลือบมีความโปร่งใสทางไฟฟ้าที่ความถี่ที่ใช้โดยวงจรตรวจจับแบบเหนี่ยวนำ ดังนั้นประสิทธิภาพการตรวจจับเป้าหมายจึงเหมือนกับรุ่น E2E-X7D1 ที่ไม่ได้เคลือบ
ระยะการตั้งค่า 0–5.6 มม. ยังคงเป็นช่วงการติดตั้งที่ถูกต้อง ไม่จำเป็นต้องปรับระยะห่างการตรวจจับเมื่อเปลี่ยน E2EQ แทน E2E มาตรฐาน
คำถามที่ 2: การสะสมของสะเก็ดสามารถปิดกั้นความสามารถในการตรวจจับของ E2EQ-X7D1-M1GJ ได้อย่างสมบูรณ์หรือไม่?
ชั้นบางๆ ของสะเก็ดที่แข็งตัวบนพื้นผิวฟลูออโรเรซินไม่ส่งผลกระทบต่อการตรวจจับอย่างมีนัยสำคัญเนื่องจาก: (a) สะเก็ดโลหะนำสนามเหนี่ยวนำและอาจขยายสนามเล็กน้อย และ (b) ชั้นที่สะสมยังคงยึดติดหลวมๆ และสามารถทำความสะอาดได้ด้วยการเช็ดเบาๆ ระหว่างรอบ
การสะสมที่หนักมากเป็นเวลานานโดยไม่มีการทำความสะอาดเลย อาจลดการเจาะสนามไปยังเป้าหมายได้ในที่สุด — LED ช่วงการตั้งค่าสีเขียวดับหรือกะพริบระหว่างรอบฟิกซ์เจอร์เป็นตัวบ่งชี้ที่ใช้งานได้จริงว่าต้องทำความสะอาดพื้นผิวเซ็นเซอร์
คำถามที่ 3: ขั้วต่อ M12 บน E2EQ-X7D1-M1GJ ได้รับการจัดอันดับสำหรับสภาพแวดล้อมเซลล์เชื่อมหรือไม่?
ขั้วต่อ M12 ได้รับการจัดอันดับ IP67 เมื่อเสียบเข้าคู่กัน ในเซลล์เชื่อม ขั้วต่อควรวางให้ห่างจากโซนสะเก็ดโดยตรง — สายถักยาว 0.3 ม. ให้ระยะการเดินสายเพื่อบรรลุเป้าหมายนี้
โดยทั่วไปตัวขั้วต่อจะไม่ได้เคลือบฟลูออโรเรซิน ดังนั้นการสะสมของสะเก็ดหนักๆ บนขั้วต่อที่สัมผัสอาจทำให้การซีลเสื่อมสภาพเมื่อเวลาผ่านไป เดินสายถักเพื่อให้ขั้วต่อ M12 อยู่หลังแผงป้องกันหรือในช่องเดินสายที่ได้รับการป้องกันเท่าที่เป็นไปได้
คำถามที่ 4: วัตถุตรวจจับมาตรฐานสำหรับเซ็นเซอร์นี้คืออะไร และเหตุใดจึงมีขนาดเล็กกว่าเส้นผ่านศูนย์กลางตัวเรือน M18?
วัตถุตรวจจับมาตรฐาน (แผ่นเหล็ก 18 × 18 × 1 มม.) ถูกกำหนดให้ตรงกับพื้นที่สนามตรวจจับที่มีประสิทธิภาพของเซ็นเซอร์ M18 แบบมีชีลด์
สนามตรวจจับจะฉายออกจากพื้นผิวเซ็นเซอร์เป็นรูปกรวย ซึ่งมีเส้นผ่านศูนย์กลางที่มีประสิทธิภาพที่ระยะการตรวจจับมาตรฐาน (7 มม.) ประมาณ 18 มม. — ตรงกับขนาดเป้าหมายมาตรฐาน วัตถุที่มีขนาดเล็กกว่าจะให้ระยะการตรวจจับที่มีประสิทธิภาพสั้นลงตามสัดส่วน วัตถุที่มีขนาดใหญ่กว่าจะให้ผลลัพธ์ใกล้เคียงกับ 7 มม. ที่ระบุ
สำหรับวัตถุที่มีขนาดเล็กกว่ามาตรฐาน ให้ทดสอบจุดสวิตช์จริงในการติดตั้ง
คำถามที่ 5: E2EQ-X7D1-M1GJ สามารถแทนที่ E2E-X7D1-M1GJ ได้โดยตรงในการติดตั้งที่มีอยู่หรือไม่?
ใช่ E2EQ และ E2E รุ่น X7D1-M1GJ มีขนาดตัวเรือน M18 × 1 มม. เดียวกัน ระยะการตรวจจับ เอาต์พุต DC 2 สาย NO สายถักขั้วต่อ M12 IEC ความถี่ 500Hz และการป้องกัน IP67 ความแตกต่างทางกายภาพเพียงอย่างเดียวคือการเคลือบฟลูออโรเรซินบน E2EQ
ไม่จำเป็นต้องมีการปรับเปลี่ยนการเดินสาย พารามิเตอร์ PLC หรือระยะห่างทางกลเมื่อเปลี่ยนจากรุ่นหนึ่งไปอีกรุ่นหนึ่ง ใช้ E2EQ ในสภาพแวดล้อมการเชื่อม; ใช้ E2E ในการใช้งานที่ไม่ใช่การเชื่อมซึ่งไม่จำเป็นต้องมีการเคลือบป้องกันสะเก็ด
