พัดลมทําความเย็นด้วยเซอร์โว
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Minebea |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 3106KL-05W-B59 |

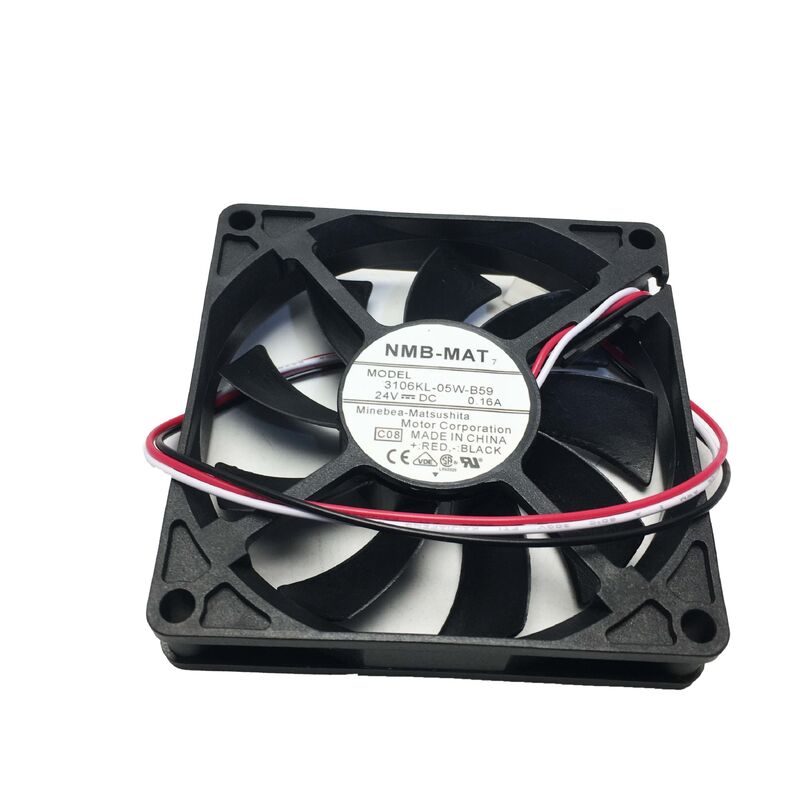

3106KL-05W-B59 เป็นพัดลมแนวแกน DC แบบบางขนาด 80×80×15 มม. จาก NMB Technologies ซึ่งเป็นหนึ่งในผู้ผลิตพัดลมที่ได้รับการยอมรับมากที่สุดในอุตสาหกรรม ความลึกที่บางเฉียบ 15 มม. ทำให้พัดลมนี้เป็นตัวเลือกมาตรฐานสำหรับตำแหน่งแผงตื้น แชสซีโทรคมนาคม ฮาร์ดแวร์เซิร์ฟเวอร์ และอุปกรณ์อุตสาหกรรมที่พัดลมมาตรฐาน 25 มม. หรือ 38 มม. ลึก 80 มม. เกินความลึกในการติดตั้งที่มีอยู่
ลักษณะที่โดดเด่นของพัดลมนี้คืออายุการใช้งาน 70,000 ชั่วโมง (L10 ที่ 25°C) ซึ่งโดดเด่นสำหรับพัดลมอุตสาหกรรมขนาด 80 มม. ในการทำงานอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวัน ซึ่งสอดคล้องกับการทำงานโดยปราศจากข้อผิดพลาดทางทฤษฎีประมาณ 8 ปี ซึ่งเป็นข้อกำหนดที่เกี่ยวข้องโดยตรงสำหรับอุปกรณ์อุตสาหกรรมที่ทำงานอย่างต่อเนื่องโดยไม่มีช่วงเวลาการบำรุงรักษาตามปกติ
| พารามิเตอร์ | ค่า |
|---|---|
| ขนาด | 80×80×15มม |
| แรงดันไฟฟ้า | 24V DC |
| ช่วงการดำเนินงาน | 10V – 27.6V |
| ปัจจุบัน | 0.12A – 0.16A |
| การไหลของอากาศ | 32.8 ลูกบาศก์ฟุตต่อนาที (0.93 ลบ.ม./นาที) |
| แรงดันสถิตย์ | 30 ป่า |
| ความเร็ว | 3000 รอบต่อนาที |
| เสียงรบกวน | 34 เดซิเบล(เอ) |
| แบริ่ง | ลูกปืน |
| ชีวิต L10 | 70,000 ชม. ที่ 25°C |
| สายไฟ | 3 |
| FANUC อ้างอิง | A90L-0001-0422 |
สายที่สามมีเอาต์พุตเซ็นเซอร์โรเตอร์ที่ถูกล็อค — ทำให้ระบบโฮสต์สามารถตรวจสอบการทำงานของพัดลมได้:
ในระบบ FANUC:ส่วนควบคุม CNC และแอมพลิฟายเออร์ของ FANUC ที่มีการอ้างอิงพัดลม A90L-0001-0422 จะตรวจสอบสัญญาณความเร็วสายที่สาม เมื่อสัญญาณลดลงไปที่ศูนย์ (พัดลมหยุดทำงาน) ส่วนควบคุมจะสร้างการแจ้งเตือนความผิดปกติของพัดลม โดยแจ้งเตือนผู้ปฏิบัติงานก่อนที่ความร้อนจะสะสมถึงระดับวิกฤต
ในอุปกรณ์อุตสาหกรรมที่ไม่ใช่ FANUC:ระบบใดๆ ที่มีอินพุตมาตรวัดความเร็วพัดลมสามารถตรวจสอบเอาต์พุตความเร็วของ 3106KL-05W-B59 เพื่อตรวจติดตามสุขภาพพัดลมได้ สายที่สามยังสามารถปล่อยไว้โดยไม่เชื่อมต่อในการใช้งานแบบ 2 สาย โดยไม่จำเป็นต้องตรวจสอบข้อผิดพลาด
FANUC Alpha series เซอร์โวแอมพลิฟายเออร์ระบายความร้อน:การเปลี่ยนพัดลมระบายความร้อนภายในใน FANUC Alpha series โมดูลเซอร์โวแอมพลิฟายเออร์ (SAM), โมดูลแอมพลิฟายเออร์แกนหมุน (SPM) และโมดูลพาวเวอร์ซัพพลาย (PSM) — รักษาสภาวะความร้อนในโมดูลขับเคลื่อน CNC รอบการทำงานสูงเหล่านี้
อุปกรณ์โทรคมนาคมอุตสาหกรรม:ตำแหน่งพัดลมตื้น 80 มม. ในอุปกรณ์ชั้นวางโทรคมนาคม อุปกรณ์อิเล็กทรอนิกส์ของสถานีฐาน และฮาร์ดแวร์เครือข่ายระดับผู้ให้บริการ
ตู้ไดรฟ์เครื่องมือเครื่อง CNC:การระบายความร้อนของโมดูลเป้าหมายภายในกล่องไดรฟ์ — ความลึก 15 มม. ที่เพรียวบางเหมาะกับตำแหน่งการติดตั้งมาตรฐาน 80 มม. ในตัวเรือนไดรฟ์ขนาดกะทัดรัด
คำถามที่ 1: รหัสสัญญาณเตือน FANUC คืออะไรเมื่อ 3106KL-05W-B59 (A90L-0001-0422) ล้มเหลว
โมดูลเซอร์โวแอมพลิฟายเออร์ของ FANUC จะสร้าง SV0430 (พัดลมหยุดทำงาน) หรือการแจ้งเตือนอุณหภูมิเกินของแอมพลิฟายเออร์เมื่อพัดลมระบายความร้อนทำงานล้มเหลว พัดลม A90L-0001-0422 ในโมดูลเซอร์โวซีรีส์ Alpha จะทริกเกอร์การป้องกันแอมพลิฟายเออร์โดยตรง การระบายความร้อนที่ลดลงจากพัดลมที่ไม่ทำงานมักจะเกิดขึ้นก่อนการแจ้งเตือนพร้อมคำเตือนอุณหภูมิเกินเป็นระยะๆ ที่โหลดสูงก่อนที่พัดลมจะขัดข้องโดยสิ้นเชิง
Q2: 3106KL-05W-B59 เป็นพัดลมแบบเดียวกับ Panaflo FBK08T24HS หรือไม่
ใช่ — พัดลม A90L-0001-0422 ของ FANUC มาจากทั้ง NMB (3106KL-05W-B59) และ Panaflo (FBK08T24HS) ทั้งสองรุ่นเป็นพัดลม 24V DC ขนาด 80×80×15 มม. พร้อมเอาท์พุตโรเตอร์แบบล็อค 3 สาย ซึ่งให้บริการในตำแหน่งโมดูล FANUC เดียวกัน เวอร์ชันของผู้ผลิตรายใดรายหนึ่งสามารถทดแทนได้ ตรวจสอบให้แน่ใจว่าขั้วต่อตรงกับขั้วต่อพัดลมของโมดูล FANUC เฉพาะก่อนการติดตั้ง
คำถามที่ 3: 3106KL-05W-B59 (80 มม.) เปรียบเทียบกับ 1608KL-05W-B59 (40 มม.) ในระบบระบายความร้อนของ FANUC เป็นอย่างไร
ทั้งสองรุ่นเป็นพัดลม DC แบบบาง NMB พร้อมเซ็นเซอร์โรเตอร์ล็อคแบบ 3 สายสำหรับระบบ FANUC — 3106KL-05W-B59 เป็นรุ่นขนาด 80 มม. (32.8 CFM, FANUC A90L-0001-0422) และ 1608KL-05W-B59 เป็นรุ่นขนาด 40 มม. (9.5 CFM, A90L-0001-0528) โดยทำหน้าที่ในตำแหน่งโมดูลที่แตกต่างกันในระบบ CNC ของ FANUC — ตรวจสอบจากคู่มือการบำรุงรักษาโมดูล FANUC เฉพาะว่าต้องใช้หมายเลขชุดประกอบพัดลม
คำถามที่ 4: 3106KL-05W-B59 สามารถทำงานได้จากแหล่งจ่ายไฟ 12V ในอุปกรณ์ที่มีกำลังไฟ 12V เท่านั้นหรือไม่
ช่วงแรงดันไฟฟ้าขณะทำงาน 10V–27.6V รวมถึง 12V — พัดลมจะสตาร์ทและทำงานที่ 12V ที่ 12V (50% ของ 24V) พัดลมจะทำงานที่ประมาณ 1500 RPM (50% ของ 3000 RPM) ซึ่งส่งกำลังประมาณ 16–18 CFM - ประมาณครึ่งหนึ่งของอัตราการไหลของอากาศ สำหรับการใช้งานที่ต้องการ 32.8 CFM เต็ม ต้องใช้ 24V ขั้นต่ำ 10V รับประกันการเริ่มต้นที่เชื่อถือได้และการทำงานอย่างต่อเนื่องที่แรงดันไฟฟ้าต่ำกว่านี้
