เครื่องตรวจจับ FANUC A860-2120-V004 A8602120V004 A860-2120-V004

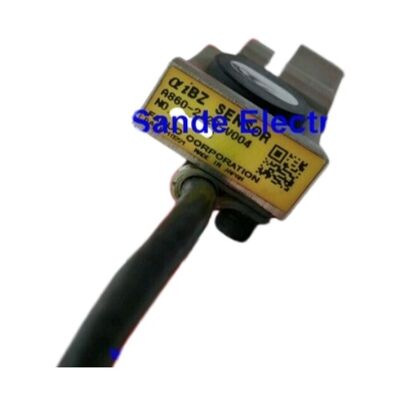

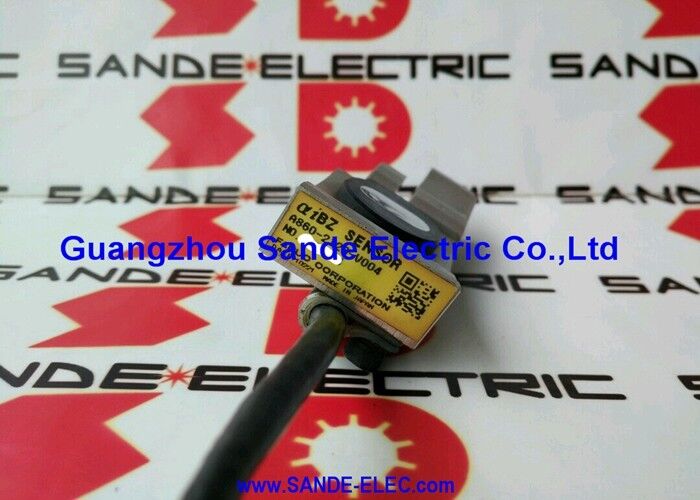

Fanuc A860-2120-V004 ∙ AiBZ Spindle Encoder Sensor โดยไม่มีแหวนติดตั้ง

เลขส่วน:A860-2120-V004

ซีรี่ย์:A860-2120

ผู้ผลิต:บริษัท ฟานุค

คําอธิบาย:AiBZ SENSOR W/O แมวนการติดตั้ง

การใช้งาน:Fanuc มอเตอร์สปินด์แอลเอซีที่ติดตั้ง

อุปกรณ์:เฉพาะองค์ประกอบเซ็นเซอร์ (ไม่รวมวงแหวนติดตั้ง)

สภาพ:ใหม่ / ปรับปรุงใหม่

ภาพรวม

รายการFanuc A860-2120-V004เป็นตัวแปรที่มีเซนเซอร์เท่านั้นของเครื่องปรับรหัส AiBZ A860-2120 สําหรับมอเตอร์สปินด์ AC ที่ติดตั้งใน Fanuc ̇ มีฟังก์ชันเหมือนกันกับ A860-2120-V003 ในทุกด้านยกเว้นการไม่มีแหวนติดตั้ง

องค์ประกอบเซ็นเซอร์คือส่วนที่สวมและล้มเหลว; แหวนติดตั้ง, เมื่อไม่ทุบหรือเสียหายทางกลใช้ได้นานกว่าการเปลี่ยนเซนเซอร์หลายชิ้น เพราะมันเป็นส่วนประกอบเครื่องจักรที่ไม่ทํางาน โดยไม่มีสารอิเล็กทรอนิกส์และไม่มีส่วนเคลื่อนที่.

ในความเป็นจริง การเปลี่ยนเซ็นเซอร์ครั้งแรกบนมอเตอร์สปินด์เก่ามักจะพบว่าแหวนติดตั้งเดิมอยู่ในสภาพที่น่ายอมรับ

ในกรณีนั้น A860-2120-V004 เป็นทางเลือกที่ถูกต้องทางเศรษฐกิจ แหวนจะอยู่ภายในเครื่อง เครื่องเซ็นเซอร์ที่ผิดปกติจะถอนออก เครื่องเซ็นเซอร์ V004 ใหม่จะถูกกดเข้าไปในแหวนที่มีอยู่และเคเบิลถูกเชื่อมต่ออีกครั้ง.

เครื่องจะทํางานได้อีกครั้ง โดยไม่ต้องเสียค่าใช้จ่ายเพิ่มเติม และเวลาในการจัดซื้อของที่ไม่ได้ต้องการ

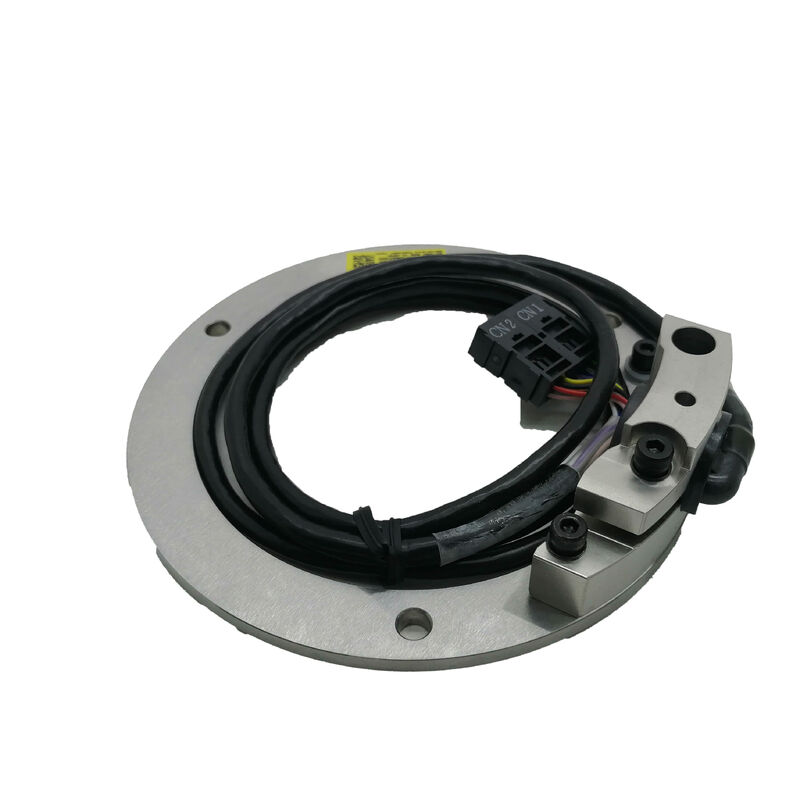

ที่ A860-2120-V003 (มีแหวน) เป็นตัวเลือกที่ถูกต้องคือเมื่อแหวนได้รับความเสียหายทางกายภาพ เมื่อเซ็นเซอร์และแหวนถูกเปลี่ยนเป็นชุดที่ตรงกันระหว่างการปรับปรุงสปินด์หรือเมื่อต้องการการประกอบแบบครบถ้วนเป็นอะไหล่ที่พร้อมติดตั้ง แทนที่จะพึ่งพาการใช้งานของวงแหวนของเครื่อง.

ข้อจํากัดหลัก

เมื่อเลือก V004 มากกว่า V003

การตัดสินใจระหว่าง V004 (เซ็นเซอร์เท่านั้น) และ V003 (เซ็นเซอร์ที่มีแหวน) เป็นการเลือกด้านวิศวกรรมการบํารุงรักษา ไม่ใช่การเลือกด้านการทํางานตัวแปรคือ:

สภาพแหวนที่อยู่:แหวนที่ไม่มีการกัดกรอง ไม่มีความเสียหายทางกายภาพ และยังคงมีความแม่นยําของมิติจากการผลิตเดิม จะทํางานอย่างสมบูรณ์แบบกับเซ็นเซอร์ V004 ก่อนที่จะตัดสินใจตรวจสอบช่องแหวนสําหรับการสกอร์, วัดเส้นผ่ากรอง ถ้าเป็นไปได้ และตรวจสอบพื้นที่นั่ง

ประวัติการติดตั้ง:แหวนที่ได้รับการใช้งานผ่านวงจรการบํารุงรักษาหลายครั้งที่เกี่ยวข้องกับการใช้เครื่องมือที่ไม่ถูกต้อง, วงจรความร้อนในสภาพแวดล้อม spindle อุณหภูมิสูงหรือการเผชิญหน้ากับน้ําเย็นอาจมีการเปลี่ยนแปลงมิติที่ส่งผลต่อช่องว่างอากาศ.เมื่อสงสัย แทนด้วย V003 และต่อการประกอบทั้งหมด

ค่าเวลาหยุดทํางาน:ในสถานที่ที่เวลาหยุดทํางานของสปินด์มีค่าใช้จ่ายสูงมากการมี V003 รวมเต็มเป็นอะไหล่พร้อมติดตั้ง ̇ ไม่จําเป็นต้องประเมินวงแหวนที่มีอยู่ ̇ ลดเวลาระหว่างการระบุความบกพร่องและการใช้งานเครื่องอีกครั้ง.

ค่าใช้จ่ายเพิ่มเติมของวงแหวนน้อยเมื่อเทียบกับแรงงานในการตรวจสอบและวัดวงแหวนที่มีอยู่ภายใต้ความกดดันเวลา

เครื่องตรวจจับ AiBZ ในวงจรควบคุมสปินด์

เครื่องตรวจจับ AiBZ ในชุด A860-2120 อยู่ที่พื้นฐานของเครื่องควบคุมวงจรปิดของมอเตอร์สปินด์ที่ติดตั้งการถอนเซนเซอร์ ̇ หรือการทํางานกับเซนเซอร์ที่ลดลง ̇ เปลี่ยนมอเตอร์จากแกนที่ควบคุมโดยเซอร์โว เป็นมอเตอร์อินดูชั่นลุปเปิดที่ไม่สามารถorientation, การแตะ หรือฟังก์ชันแกน C

การออกของเซ็นเซอร์ถูกประมวลผลโดยวงจรรับเอ็นโคเดอร์ของเครื่องขยายสปินด์ซึ่งใช้สัญญาณ A-phase และ B-phase quadrature เพื่อติดตามการเปลี่ยนแปลงตําแหน่งเพิ่มเติม และ Z-phase ครั้งละรอบเพื่อตั้งตําแหน่งที่สมบูรณ์แบบอีกครั้งหลังจากเปิดไฟในการทํางานปกติเครื่องเติมเสียงของเครื่องเติมเสียง ตรวจสอบความเข้มข้นของสัญญาณและความสมบูรณ์แบบของแรงกระแทกในแต่ละรอบ.

ในเครื่องจักรที่มีวงจรการแตะที่แข็งแรงหรือการตัด thread ที่ร่วมกัน คุณภาพสัญญาณ Encoder มีผลตรงต่อความแม่นยําของเส้น thread pitch Partial signal degradation — where the encoder is producing output but with amplitude below nominal — may manifest as occasional threading errors under high cutting load before the drive generates a hard fault.

หากเครื่องแสดงความแม่นยําของ threading ที่ไม่ตรงกันได้ โดยไม่มีสัญญาณเตือนเครื่องโคเดอร์ที่สะอาด อัมพลิทูดของสัญญาณเซ็นเซอร์ควรตรวจสอบกับนิติบุตรของ Fanuc สําหรับชุด A860-2120

รายงานความสอดคล้องและแหล่งที่มา

ซีรี่ย์เซ็นเซอร์ A860-2120 ครอบคลุมตัวแปร V-suffix หลายตัว ̇ V003, V004, V007, V013 และอื่น ๆ ̇ ด้วยความแตกต่างในการเชื่อมต่อความยาว, การนําสายเคเบิล, และอุปกรณ์ติดตั้ง.

V004 เป็นตัวประกอบเซ็นเซอร์เท่านั้นในซีรีย์ A860-2120ติดตามหมายเลขชิ้นส่วนเต็มจากเอกสารการบํารุงรักษาของมอเตอร์ หรือสัญลักษณ์ของเซ็นเซอร์ แทนที่จะสมมุติว่า V004 ติดต่อกันได้อย่างอิสระกับ A860-2120 ทั้งหมด.

Fanuc ผลิตชุด A860-2120 สําหรับมอเตอร์สปินด์ที่ติดตั้งใน αi-series.

รุ่นเครื่องยนต์เฉพาะเจาะจงในเครื่องจะกําหนดว่า A860-2120 ตัวละเอียดไหนถูกต้องรายการอะไหล่เครื่องยนต์หมุนของ Fanuc (สามารถหาได้จากบริการ Fanuc หรือพาร์ทเนอร์บริการที่ได้รับอนุญาต) แผนหมายเลขรุ่นเครื่องยนต์กับหมายเลขส่วนของเซ็นเซอร์.

FAQ

Q1: เซ็นเซอร์ถูกระบุว่า "W/O MOUNTING RING" มันยังสามารถติดตั้งในเครื่องที่ปัจจุบันมี V003 (มีแหวน) ติดตั้งได้หรือไม่?

ใช่ หน่วยเซ็นเซอร์ V004 ติดกับวงแหวนติดตั้งที่ V003 มีไว้กําจัดองค์ประกอบเซ็นเซอร์ V003 ออกจากวงแหวน (วงแหวนมักจะอยู่ภายในตัวเครื่องยนต์), ตรวจสอบและตรวจสอบสภาพแหวน, แล้วใส่เซ็นเซอร์ V004 ในแหวนที่มีอยู่

การประกอบกลและช่องว่างอากาศ เป็นเหมือนกันกับการติดตั้ง V003 ของเดิม ยกเว้นว่าแหวนไม่เสียหาย

Q2: ผมสามารถยืนยันได้อย่างไรว่าแหวนติดตั้งที่มีอยู่ยังคงใช้ได้ ก่อนสั่ง V004 แทน V003?

ด้วยเครื่องปิดอย่างปลอดภัยและช่องโคเดอร์เข้าถึง ตรวจสอบวงแหวนสําหรับรอยแตกที่เห็นได้ชัด, ช่องกังวล, การบิดเบือนของช่องเจาะหรือหน้านั่งและพิสูจน์ถึงการปนเปื้อนของสารเย็น ที่อาจทําให้เกิดฝังปูนที่เปลี่ยนแปลงกว้างของรู.

หากแหวนไม่แสดงปัญหาใด ๆ นี้, มันอาจใช้งานได้. หากช่องแหวนเห็นได้ชัดว่าไม่รอบ, ละลาย, หรือมีความเสียหายโครงสร้างใด ๆ, สั่ง V003 ให้ใส่แหวนใหม่.

ในกรณีที่สงสัย ความแตกต่างในราคาระหว่าง V003 และ V004 ปกติจะน้อยกว่าค่าใช้จ่ายของการซ้ําการบํารุงรักษาเพื่อเปลี่ยนแหวนขอบ

Q3: V004 ต้องการการเปลี่ยนแปลงการเขียนโปรแกรมหลังจากการติดตั้งหรือไม่?

ไม่ ไม่A860-2120 ซีรี่ย์เซ็นเซอร์ผลิตสัญญาณเดียวกัน อินเตอร์เฟซ ไม่ว่าจะเป็น V003/V004 ตัวแปรทั้งสองใช้โปรโตคอล AiBZ Encoder เดียวกับระดับสัญญาณเดียวกันและการตั้งค่าเครื่องเชื่อมการเปลี่ยน V003 ด้วย V004 (หรือกลับกัน) ไม่จําเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์ CNC

หลังจากการติดตั้ง การตรวจสอบแบบมาตรฐานหลังการเปลี่ยน (การทดสอบทิศทาง การตรวจสอบการวินิจฉัยของเครื่องรหัส) ยืนยันการทํางานที่ถูกต้อง โดยไม่ต้องปรับซอฟต์แวร์

Q4: อะไรทําให้เซ็นเซอร์ AiBZ ล้มเหลว และการล้มเหลวสามารถคาดการณ์ได้หรือไม่ ก่อนที่ความผิดพลาดจะเกิดขึ้น?

รูปแบบความผิดปกติทั่วไปประกอบด้วยการติดเชื้อ (สารเย็นเจาะเข้าไปในเรือนเซ็นเซอร์และกัดกรองอิเล็กทรอนิกส์หรือร่องสัญญาณ)ความผิดปกติทางเครื่องกลที่เกิดจากการสั่นสะเทือนของข้อเชื่อมผสมผสมภายใน, และความเสื่อมของ LED/photodetector ในประเภทเครื่องโคเดอร์ออปติก

สัญญาณเบื้องต้นประกอบด้วย ความถี่ของสัญญาณเตือนโคเดอร์ที่เพิ่มขึ้นที่เคลียร์ในวงจรพลังงาน (ชี้ให้เห็นสัญญาณระยะสั้น)การเคลื่อนไหวในตําแหน่งหยุดการตั้งทิศทางของสปินด์ (ชี้ให้เห็นการเปลี่ยนแปลงเวลาของ Z-pulse), และลดคลื่นสัญญาณที่เห็นได้บนเครื่องตรวจสอบของเครื่องเสริมเสียง

การติดตามประวัติการเตือนของโคเดอร์และความสม่ําเสมอของทิศทางในเวลา ให้การเตือนล่วงหน้าก่อนความล้มเหลวที่หนัก

Q5: A860-2120-V004 ที่ถูกปรับปรุงเป็นทางเลือกที่เหมาะสมกับใหม่หรือไม่?

ใช่ด้วยคุณสมบัติ พาร์ทเนอร์บริการที่ได้รับชื่อเสียงของ Fanuc และผู้เชี่ยวชาญในการซ่อมแซมและทดสอบเซ็นเซอร์ที่ปรับปรุงใหม่กับนิติบุตรสัญญาณของ Fanuc ก่อนขายต่อ. V004 ที่ได้รับการปรับปรุงจากผู้ปรับปรุงคุณภาพ เป็นชิ้นส่วนการบํารุงรักษาที่เหมาะสมสําหรับการใช้ในผลิตแบบมาตรฐาน

สําหรับเครื่องจักรที่ใช้งานในการผลิตที่สําคัญ ที่เวลาหยุดทํางานของสปินด์มีค่าใช้จ่ายสูงสุด ซันเซอร์ใหม่ให้ความมั่นใจสูงสุดในอายุการใช้งานที่เหลือ

เซนเซอร์ที่ปรับปรุงใหม่ในราคาที่ลดลง เหมาะสําหรับเครื่องจักรที่มีความสําคัญต่ํากว่า, เครื่องจักรสํารอง, หรือเมื่อมีข้อจํากัดงบประมาณ
