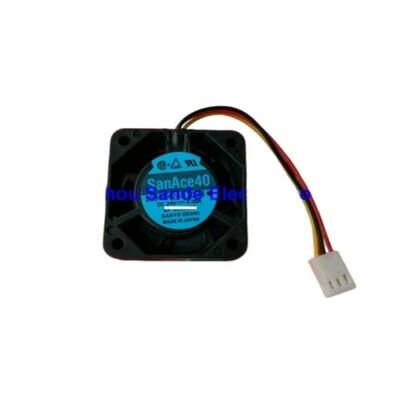

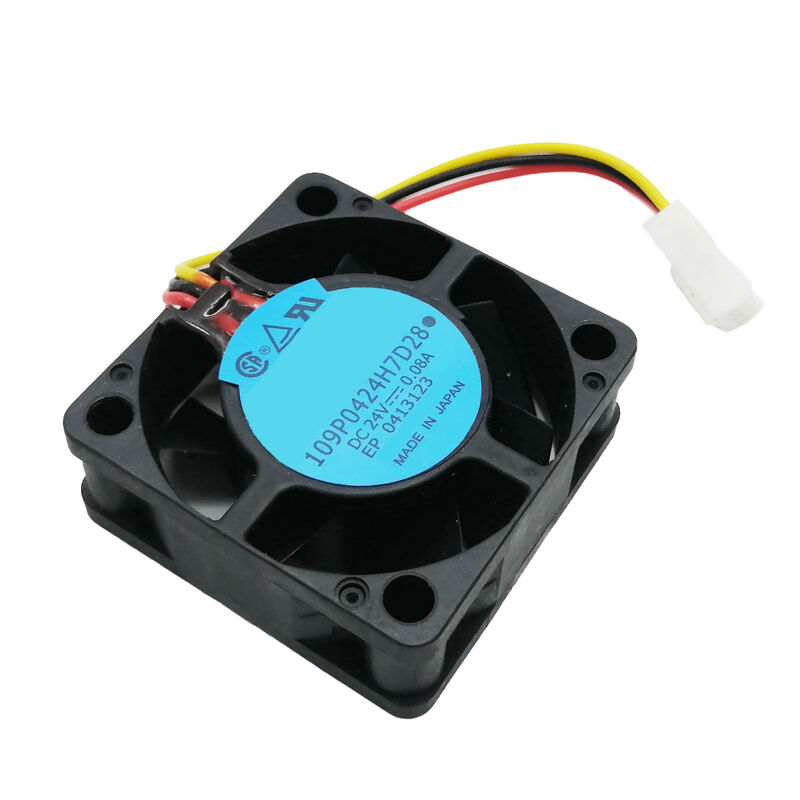

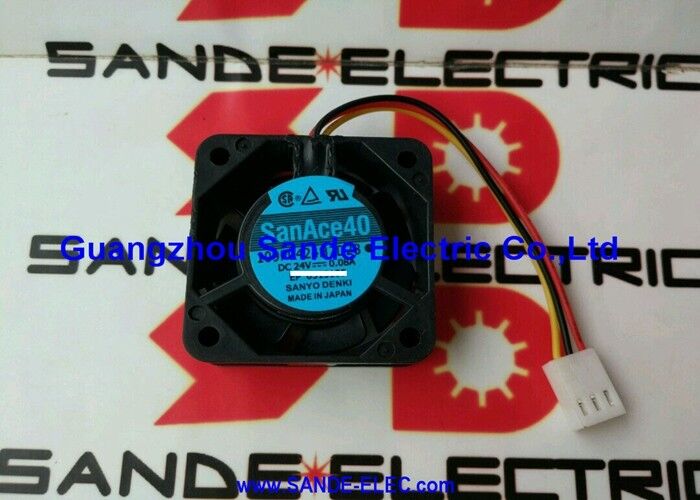

109P0424H7D28 | พัดลม Sanyo Denki San Ace 40 — 40×40×15มม. / 24V / 7700 RPM / 6.34 CFM / 28 dB / 3-Pin / PLC อินเวอร์เตอร์ระบายความร้อน

San Ace 40 Slim — ความเร็วสูงที่ความลึก 15 มม

109P0424H7D28 เป็นพัดลมแกนบางขนาด 40×40×15 มม. จากซีรีส์ Sanyo Denki 40 ของ Sanyo Denki — รุ่นความลึก 15 มม. ของตระกูลพัดลม 40 มม. ให้ 6.34 CFM ที่ 7,700 RPM จากแหล่งจ่ายไฟ 24V พัดลมขนาดกะทัดรัดนี้ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ควบคุมทางอุตสาหกรรม: ตู้ PLC, อินเวอร์เตอร์, เซอร์โวไดรฟ์ และโมดูลควบคุม CNC โดยที่พัดลมขนาดมาตรฐาน 20 มม. หรือ 25 มม. ลึก 40 มม. มีขนาดเกินช่องติดตั้งที่มีอยู่

ที่ 28 dB(A) และกระแสไฟเพียง 0.08A ทำให้ 109P0424H7D28 ผสมผสานการระบายความร้อนที่มีประสิทธิภาพเข้ากับการทำงานที่เงียบและโหลดไฟฟ้าที่น้อยที่สุด ซึ่งมีคุณสมบัติที่ทำให้เข้ากันได้กับงบประมาณปัจจุบัน 24V ที่จำกัดของตัวควบคุมอุตสาหกรรมขนาดกะทัดรัด

ข้อมูลจำเพาะที่สำคัญ

ทำไมต้อง 7,700 RPM สำหรับพัดลมขนาดบาง 40 มม

เส้นผ่านศูนย์กลาง 40 มม. มีขนาดเล็ก — ใบพัดขนาดเล็กจะเคลื่อนอากาศต่อรอบน้อยกว่าใบพัดขนาดใหญ่ เพื่อให้การไหลเวียนของอากาศที่เป็นประโยชน์จากใบพัดขนาดเล็ก 109P0424H7D28 ทำงานที่ 7,700 RPM ซึ่งเร็วกว่าพัดลมขนาด 80 มม. หรือ 120 มม. อย่างมาก ที่ความเร็วนี้ พัดลมขนาด 40 มม. จะสร้างแรงดันคงที่และความเร็วลมที่จำเป็นสำหรับการทำความเย็นส่วนประกอบที่ยึด PCB ในระยะใกล้

ความลึกที่เพรียวบาง 15 มม. ยังจำกัดรูปทรงของใบมีดอีกด้วย: ใบพัดแคบมีช่วงแนวแกนน้อยกว่าในการทำงานด้วย RPM ที่สูงขึ้นจะชดเชยข้อจำกัดนี้ โดยรักษาเอาต์พุต 6.34 CFM แม้ว่าความยาวของคอร์ดเบลดจะลดลงเมื่อเทียบกับพัดลมขนาด 40 มม. ลึก 20 มม. หรือ 25 มม.

การใช้งาน

ระบายความร้อนด้วย PLC:พัดลมขนาดบาง 40 มม. ในแชสซี PLC ตำแหน่งระบายความร้อนของแบ็คเพลน และกล่องโมดูล CPU — ความลึก 15 มม. พอดีภายในช่องตัวเรือน PLC ตื้นเกินไปสำหรับพัดลมความลึก 20 มม. มาตรฐาน

อินเวอร์เตอร์อุตสาหกรรม:การระบายความร้อนแบบติดตั้งบนแผงสำหรับโมดูล VFD ขนาดกะทัดรัดและซอฟต์สตาร์ทเตอร์ ซึ่งตำแหน่งการติดตั้งพัดลมภายในจำกัดความลึกของพัดลมที่มีอยู่

โมดูลควบคุมซีเอ็นซี:ระบบอิเล็กทรอนิกส์ควบคุม CNC ขนาดกะทัดรัด การ์ดควบคุมแกน และโมดูลแสดงผล HMI โดยใช้พัดลมระบายความร้อนขนาดบาง 40 มม.

อุปกรณ์เซิร์ฟเวอร์และเครือข่าย:อุปกรณ์แร็ค 1U และ 2U ที่มีข้อจำกัดด้านความสูงจำกัดความลึกของช่องพัดลมไว้ที่ 15 มม. — 109P0424H7D28 มอบประสิทธิภาพของพัดลมระดับเซิร์ฟเวอร์ในฟอร์มแฟคเตอร์ที่บางเฉียบ

คำถามที่พบบ่อย

คำถามที่ 1: 109P0424H7D28 (ความลึก 15 มม.) เปรียบเทียบกับ 109P0424H6D14 (ความลึก 20 มม.) ในคลาสแรงดันไฟฟ้า 40 มม. เดียวกันได้อย่างไร

รุ่นบาง 15 มม. (H7D28) ทำงานที่ RPM สูงกว่า (7,700 เทียบกับต่ำกว่าสำหรับซีรีส์ H6D) เพื่อชดเชยความลึกของใบมีดที่ตื้นกว่า — ให้การไหลเวียนของอากาศที่เทียบเคียงได้ในแพ็คเกจที่ตื้นกว่า 5 มม. H6D14 ที่มีความลึก 20 มม. ให้การไหลเวียนของอากาศเพิ่มขึ้นเล็กน้อยที่ RPM ที่ต่ำกว่า เลือกตามความลึกในการติดตั้งที่มีอยู่: หากมีระยะห่าง 20 มม. H6D14 จะให้การไหลเวียนของอากาศมากขึ้นที่ความเร็วต่ำ; หากมีเพียง 15 มม. H7D28 คือตัวเลือกที่ถูกต้อง

Q2: ฟังก์ชั่นขั้วต่อ 3 พินบน 109P0424H7D28 คืออะไร?

ขั้วต่อ 3 พินประกอบด้วย: พิน 1 — ลบ (กราวด์), พิน 2 — บวก (จ่ายไฟ 24V), พิน 3 — มาตรวัดความเร็วรอบหรือเอาต์พุตสัญญาณโรเตอร์ที่ล็อคไว้สำหรับการตรวจสอบความเร็วพัดลม พินที่สามช่วยให้ระบบโฮสต์ (PLC, ไดรฟ์ หรือตัวควบคุม) ตรวจสอบว่าพัดลมทำงานด้วยความเร็วที่ถูกต้องหรือไม่ ทำให้สามารถตรวจจับข้อผิดพลาดของพัดลมก่อนที่อุปกรณ์จะมีอุณหภูมิเกิน

คำถามที่ 3: 109P0424H7D28 สามารถทำงานได้จากแหล่งจ่ายไฟ 12V หรือไม่

แรงดันไฟฟ้าที่กำหนดคือ 24V DC ที่ 12V พัดลมจะทำงานที่ประมาณ 50% ของความเร็วรอบต่อนาที (~3,850 RPM) โดยมีการไหลเวียนของอากาศลดลงตามสัดส่วน Sanyo Denki ระบุแรงดันไฟฟ้าในการทำงานขั้นต่ำ — ตรวจสอบจากเอกสารข้อมูล 109P0424H7D28 ว่า 12V อยู่ภายในช่วงการทำงานที่อนุญาตหรือไม่ สำหรับการใช้งานที่ต้องการประสิทธิภาพพิกัด 7,700 RPM จำเป็นต้องใช้แหล่งจ่ายไฟ 24V

คำถามที่ 4: 109P0424H7D28 ใช้ตลับลูกปืนประเภทใด และส่งผลต่อการวางแนวการติดตั้งอย่างไร

ซีรี่ส์ San Ace 40 ใช้โครงสร้างแบบลูกปืน เหมาะสำหรับการติดตั้งทุกรูปแบบ รวมถึงการติดตั้งในแนวตั้ง แนวนอน หรือกลับด้าน ตลับลูกปืนเม็ดกลมจะรักษาการหล่อลื่นโดยไม่คำนึงถึงทิศทางของพัดลม ซึ่งแตกต่างจากตลับลูกปืนแบบปลอกซึ่งโดยทั่วไปจะจำกัดอยู่ที่ตำแหน่งการติดตั้งเฉพาะ ความยืดหยุ่นในการวางแนวนี้ช่วยลดความยุ่งยากในการติดตั้งในอุปกรณ์อุตสาหกรรมที่อาจจำเป็นต้องติดตั้งพัดลมในตำแหน่งที่ไม่ได้มาตรฐาน
