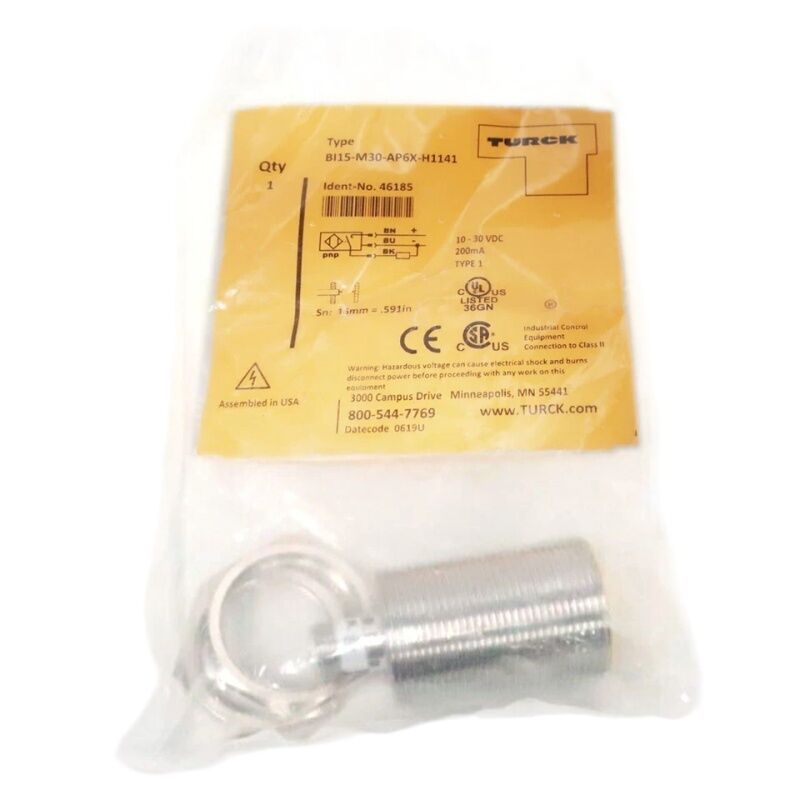

เครื่องตรวจจับการสลับความใกล้เคียง TURCK Bi15-M30-AP6X Bi15M30AP6X Bi15-M3O-AP6X

Turck Bi15-M30-AP6X | เซ็นเซอร์ตรวจจับวัตถุแบบเหนี่ยวนำ — 15 มม., M30, PNP NO, 10–30VDC, ติดตั้งแบบฝัง, 300Hz, สายเคเบิล 2 ม.

ภาพรวม

Turck Bi15-M30-AP6X เป็นเซ็นเซอร์ตรวจจับวัตถุแบบเหนี่ยวนำที่ติดตั้งแบบฝังจากซีรีส์ Bi ของ Turck ให้ระยะการตรวจจับปกติ 15 มม. จากตัวเรือนทรงกระบอก M30 พร้อมเอาต์พุต PNP แบบปกติเปิด

ทำงานในช่วง 10 ถึง 30V DC — ครอบคลุมทั้งระบบควบคุม 12V และ 24V DC — ใช้กระแสไฟสูงสุด 200mA ผ่านโหลด และสวิตช์ที่ความถี่สูงสุด 300Hz สำหรับการตรวจจับเป้าหมายที่เป็นโลหะที่เคลื่อนที่ด้วยความเร็วปานกลาง

สายเคเบิลแบบมีสายสำเร็จรูปยาว 2 เมตรเชื่อมต่อโดยตรงกับชุดสายไฟเซ็นเซอร์ของเครื่องจักรโดยไม่ต้องใช้ขั้วต่อภาคสนามแยกต่างหาก

ระยะ 15 มม. จากเซ็นเซอร์ M30 แบบติดตั้งฝัง เป็นการผสมผสานเฉพาะที่รุ่นนี้สร้างขึ้นมา

การติดตั้งแบบฝังหมายความว่าหน้าเซ็นเซอร์จะอยู่ในระดับเดียวกับหรือฝังอยู่ในตัวยึดโลหะ ซึ่งช่วยป้องกันหน้าเซ็นเซอร์จากการกระแทกทางกลโดยวัตถุที่ผ่านไปมา และช่วยให้ติดตั้งในช่องแคบที่หน้าเซ็นเซอร์แบบไม่ฝังจะสัมผัสกับวัตถุหรือโครงสร้างโดยรอบ

ระยะการตรวจจับ 15 มม. ให้ระยะห่างที่จำเป็นระหว่างเซ็นเซอร์ที่ติดตั้งและเส้นทางการเข้าใกล้ของเป้าหมายที่ตรวจจับได้ — มีระยะห่างเพียงพอสำหรับการเปลี่ยนแปลงของเป้าหมาย การสั่นสะเทือน และความคลาดเคลื่อนในการออกแบบทางกลของเครื่องจักร

เอาต์พุต PNP (sourcing) เข้ากันได้กับการ์ดอินพุต PLC แบบ PNP ซึ่งเป็นมาตรฐานที่ใช้กันอย่างแพร่หลายในการออกแบบเครื่องจักรในยุโรป

เมื่อวัตถุที่เป็นโลหะเข้าสู่สนามตรวจจับ ทรานซิสเตอร์เอาต์พุตจะเปิดและจ่ายกระแสไฟไปยังโหลดที่เชื่อมต่อ — อินพุต PLC, คอยล์รีเลย์ หรือไฟแสดงสถานะ — จากรางจ่ายไฟบวกผ่านโหลดไปยังจุดต่อร่วม

ข้อมูลจำเพาะหลัก

การติดตั้งแบบฝังที่ M30 — ข้อได้เปรียบทางกล

เซ็นเซอร์ที่ติดตั้งแบบฝังได้ เช่น Bi15-M30-AP6X จะเก็บสนามแม่เหล็กไฟฟ้าไว้ด้านหน้าของหน้าเซ็นเซอร์ โดยแผ่ออกไปด้านข้างน้อยที่สุด

รูปทรงสนามนี้ได้มาจากการป้องกันที่รวมอยู่ในตัวเซ็นเซอร์ — วงแหวนนำไฟฟ้าที่อยู่รอบหน้าเซ็นเซอร์จะรวมสนามไปข้างหน้าและระงับการแผ่ออกด้านข้าง ทำให้เซ็นเซอร์สามารถล้อมรอบด้วยโลหะได้ทุกด้านยกเว้นด้านหน้า โดยไม่สูญเสียความไว

ผลลัพธ์ที่ใช้งานได้คือความยืดหยุ่นในการติดตั้งที่เซ็นเซอร์แบบไม่ฝังไม่สามารถให้ได้: Bi15-M30-AP6X สามารถขันเกลียวเข้ากับตัวยึดเหล็กและล็อคด้วยน็อตหกเหลี่ยมที่ให้มา โดยให้หน้าเซ็นเซอร์อยู่ในระดับเดียวกับพื้นผิว ป้องกันไม่ให้ถูกกระแทกโดยพาเลท ชิ้นงาน หรือโซ่ที่ผ่านไปมา

บนสายพานลำเลียง ระบบถ่ายโอนพาเลท และเครื่องมืออัดที่จุดตรวจจับอยู่ในเส้นทางของส่วนประกอบหนักที่เคลื่อนที่ การติดตั้งแบบฝังไม่ใช่ความสะดวกสบาย — แต่เป็นข้อกำหนดที่ช่วยให้เซ็นเซอร์คงสภาพทางกายภาพตลอดอายุการผลิตของเครื่องจักร

เกลียว M30 x 1.5 มม. เป็นรูปแบบเกลียวเมตริกมาตรฐานที่รองรับฮาร์ดแวร์น็อตล็อคที่พบได้ทั่วไปในการออกแบบเครื่องจักรมาตรฐานยุโรป และเข้ากันได้กับอุปกรณ์เสริมการติดตั้ง M30 ทั้งหมดของ Turck

ความถี่สวิตชิ่ง 300Hz และกระแสโหลด

สามร้อยเฮิรตซ์เทียบเท่ากับรอบการสวิตช์ประมาณ 3.3 มิลลิวินาที — เพียงพอสำหรับการตรวจจับวัตถุที่เคลื่อนที่ด้วยความเร็วสายพานปานกลาง หรือชิ้นส่วนที่ผ่านการตัดเฉือนด้วยอัตราป้อนปกติ

สำหรับวัตถุขนาด 15 มม. ที่ผ่านหน้าเซ็นเซอร์บนสายพานด้วยความเร็ว 1 ม./วินาที, 300Hz จะให้รอบการตรวจจับประมาณสี่รอบระหว่างการผ่านของวัตถุ — มากกว่าเพียงพอสำหรับการตรวจจับขอบที่เชื่อถือได้และการสวิตช์เอาต์พุตที่เสถียร

กระแสโหลดสูงสุด 200mA ครอบคลุมโหลดอินพุต PLC มาตรฐาน (โดยทั่วไป 5-20mA), คอยล์รีเลย์ขนาดเล็ก (20-100mA) และหลอดไฟแสดงสถานะโดยตรง โหลดที่ต้องการกระแสสูงกว่า 200mA ต้องใช้รีเลย์คั่นกลางแทนการเชื่อมต่อโดยตรงกับเอาต์พุตเซ็นเซอร์

คำถามที่พบบ่อย

คำถามที่ 1: Bi15-M30-AP6X เหมือนกับ Bi15-M30-AP6X-H1141 หรือไม่?

ส่วนต่อท้าย H1141 ระบุรุ่นสายเคเบิลและขั้วต่อเฉพาะ Bi15-M30-AP6X เป็นหมายเลขชิ้นส่วนพื้นฐานที่อธิบายข้อมูลจำเพาะทางไฟฟ้าและทางกลของเซ็นเซอร์: การตรวจจับ 15 มม., M30, PNP NO, 10-30V DC

การระบุ H1141 ระบุรุ่นสายเคเบิลเฉพาะ — ในกรณีนี้คือสายเคเบิลยาว 2 เมตรที่ประกอบสำเร็จรูป ทั้งสองอ้างอิงถึงการออกแบบเซ็นเซอร์เดียวกัน

เมื่อสั่งซื้อ ให้ยืนยันหมายเลขชิ้นส่วนเต็มรวมถึงส่วนต่อท้ายสายเคเบิล/ขั้วต่อเพื่อให้แน่ใจว่ารูปแบบการเชื่อมต่อถูกต้องสำหรับการติดตั้งของคุณ

คำถามที่ 2: Bi15-M30-AP6X สามารถตรวจจับเป้าหมายสแตนเลสหรืออลูมิเนียมได้หรือไม่?

ได้ ด้วยระยะการตรวจจับที่มีประสิทธิภาพลดลง เซ็นเซอร์เหนี่ยวนำจะตอบสนองต่อโลหะที่นำไฟฟ้าได้ทั้งหมด แต่ระยะการตรวจจับจะถูกกำหนดสำหรับเป้าหมายเหล็กมาตรฐาน

สำหรับสแตนเลส ระยะทางที่มีประสิทธิภาพโดยทั่วไปคือ 60-80% ของค่าที่กำหนดสำหรับเหล็ก สำหรับอลูมิเนียมและทองเหลือง จะลดลงเหลือประมาณ 30-50% หากเป้าหมายที่ตรวจจับได้ไม่ใช่เหล็ก ให้ตรวจสอบระยะการตรวจจับที่ทำได้สำหรับวัสดุนั้นจากข้อมูลปัจจัยแก้ไขของ Turck และปรับตำแหน่งการติดตั้งให้เหมาะสม

คำถามที่ 3: ความแตกต่างระหว่าง Bi15-M30-AP6X (แบบฝัง) และเซ็นเซอร์ M30 แบบไม่ฝังที่มีระยะการตรวจจับ 15 มม. คืออะไร?

เซ็นเซอร์แบบไม่ฝัง (ไม่ป้องกัน) M30 จะแผ่สนามแม่เหล็กไฟฟ้าออกไปนอกหน้าเซ็นเซอร์และไปด้านข้าง ซึ่งให้ระยะการตรวจจับที่ไกลขึ้นสำหรับขนาดตัวเรือนที่กำหนด แต่ไม่สามารถติดตั้งโดยมีโลหะล้อมรอบได้ — โลหะที่ล้อมรอบจะดูดซับสนามและลดหรือกำจัดการตรวจจับ

การออกแบบแบบฝังของ Bi15-M30-AP6X จะรวมสนามไปข้างหน้า ทำให้สามารถติดตั้งในตัวยึดโลหะได้ โดยแลกกับการจำกัดระยะการตรวจจับไว้ที่ 15 มม. แทนที่จะเป็น 20-22 มม. ที่เซ็นเซอร์ M30 แบบไม่ป้องกันอาจทำได้ในอากาศเปิด

คำถามที่ 4: ไฟ LED แสดงสถานะ — แสดงอะไร?

LED ดวงเดียวบน Bi15-M30-AP6X จะสว่างขึ้นเมื่อเอาต์พุตอยู่ในสถานะทำงาน (ON) — ตรวจจับวัตถุ, ทรานซิสเตอร์เอาต์พุตนำไฟฟ้า

เป็นไฟแสดงสถานะเอาต์พุต ไม่ใช่ไฟแสดงสถานะกำลังไฟ LED ที่สว่างขึ้นจะยืนยันทั้งว่ามีวัตถุอยู่ในสนามตรวจจับและเอาต์พุตกำลังนำไฟฟ้า — มีประโยชน์สำหรับการตรวจสอบการตั้งค่าและการแก้ไขปัญหาอย่างรวดเร็วบนเครื่องจักรที่ทำงานอยู่โดยไม่ต้องใช้โวลต์มิเตอร์แยกต่างหาก

คำถามที่ 5: Bi15-M30-AP6X มีวงจรป้องกันอะไรบ้าง?

เซ็นเซอร์เหนี่ยวนำซีรีส์ Bi ของ Turck มีการป้องกันการกลับขั้วของแหล่งจ่ายไฟและการลัดวงจรที่เอาต์พุต — เซ็นเซอร์จะไม่เสียหายจากการลัดวงจรของสายเอาต์พุตไปยังจุดต่อร่วมชั่วคราว หรือจากขั้วแหล่งจ่ายไฟที่ไม่ถูกต้องระหว่างการติดตั้ง

การป้องกันเหล่านี้ช่วยลดความเสี่ยงจากข้อผิดพลาดในการติดตั้ง และขจัดความจำเป็นในการใช้อุปกรณ์ป้องกันแบบอนุกรมภายนอกในการเดินสายเครื่องจักรมาตรฐาน การลัดวงจรต่อเนื่องหรือการกลับขั้วต่อเนื่องเกินกว่าค่าทนทานชั่วคราวของเซ็นเซอร์จะทำให้เกิดความเสียหาย ดังนั้น โปรดแก้ไขข้อผิดพลาดในการเดินสายทันที
