| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | YOKOGAWA |
| ได้รับการรับรอง | CE ROHS |

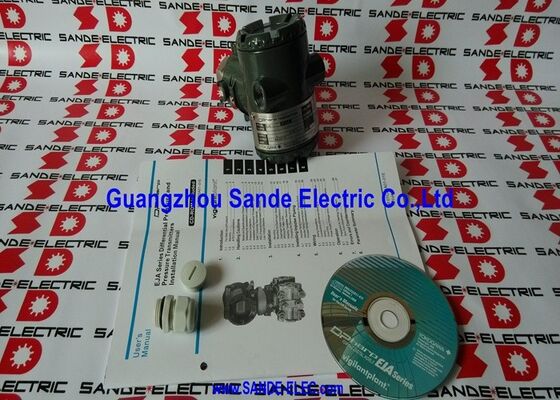

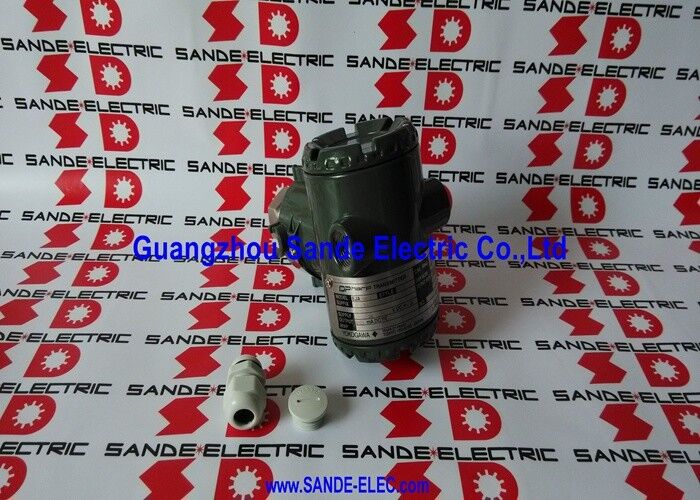

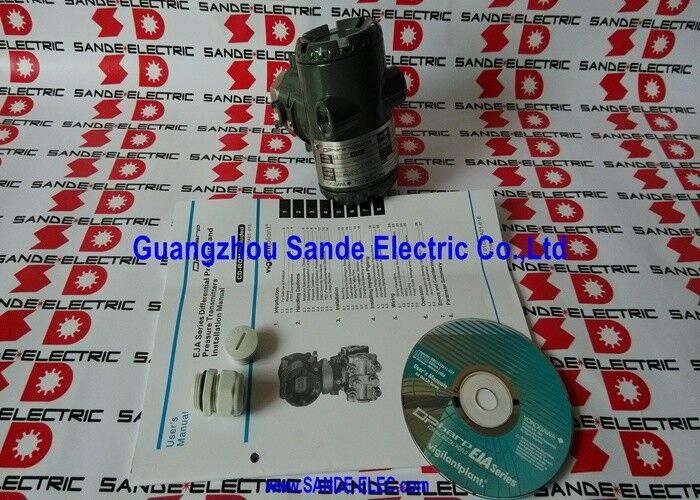

| หมายเลขรุ่น | EJA530A-EAS4N-00DNFU1 |
เครื่องส่งสัญญาณวัดความดันส่วนใหญ่ใช้เซ็นเซอร์แบบคาปาซิทีฟหรือแบบเพียโซรีซิสทีฟที่สร้างแรงดันไฟฟ้าอนาล็อกที่แปรผันตามความดันที่ใช้ — สัญญาณที่ต้องมีการแปลงอนาล็อกเป็นดิจิทัลก่อนที่วงจรอิเล็กทรอนิกส์ของเครื่องส่งสัญญาณจะประมวลผลได้ ทุกขั้นตอนในสายโซ่นั้นจะนำไปสู่การเปลี่ยนแปลงออฟเซ็ต การเปลี่ยนแปลงเกน การรับสัญญาณรบกวน และความไม่เป็นเชิงเส้น
DPharp ขจัดสายโซ่นี้ออกไปส่วนใหญ่ ความถี่เรโซแนนซ์ของเซ็นเซอร์ซิลิคอนผลึกเดี่ยวเปลี่ยนแปลงตามสัดส่วนโดยตรงกับความดันที่ใช้ และความถี่นั้นจะถูกนับเป็นดิจิทัลจากเอาต์พุตออสซิลเลเตอร์โดยไม่มีขั้นตอนกลางที่เป็นอนาล็อก การวัดมีความเป็นเชิงเส้นมากขึ้น มีเสถียรภาพมากขึ้นเมื่ออุณหภูมิเปลี่ยนแปลง และปราศจากฮิสเทรีซิสที่องค์ประกอบอนาล็อกที่เสียรูปแสดงออกมา — เซ็นเซอร์จะกลับสู่เอาต์พุตเดิมที่ความดันเดิมไม่ว่าความดันจะเพิ่มขึ้นหรือลดลง ความแม่นยำอ้างอิงที่ ±0.065% และความเสถียรระยะยาวที่ ±0.1% URL/ปี เป็นผลโดยตรงจากสถาปัตยกรรมเซ็นเซอร์นี้
| พารามิเตอร์ | ค่า |
|---|---|
| แคปซูลวัด | E — 0.5 ถึง 10 MPa (72.5–1,450 psi) |
| ช่วงที่สอบเทียบ | 0.5 MPa ต่ำสุด ถึง 10 MPa สูงสุด |
| แรงดันใช้งานสูงสุด | 25 MPa (3,625 psi) |
| ความแม่นยำอ้างอิง | ±0.065% ของช่วงที่สอบเทียบ |
| ความเสถียรระยะยาว | ±0.1% URL ต่อปี |
| เอาต์พุต | 4–20mA DC + BRAIN / HART |
| แหล่งจ่ายไฟ | 10.5–42V DC |
| เวลาตอบสนอง | 90 ms |
| การเชื่อมต่อกระบวนการ | 1/2 NPT หญิง |
| ตัวเรือน | อลูมิเนียมหล่อ, IP67 (NEMA 4X) |
| ชิ้นส่วนสัมผัสของเหลว | SUS316 / SUS316L SST |
| อุณหภูมิแวดล้อม | −40°C ถึง +85°C |
| อุณหภูมิของกระบวนการ | สูงสุด +120°C |
| การสื่อสาร | BRAIN (BT200) / HART |
แคปซูลช่วง E ให้บริการคลาสความดันเกจที่สูงกว่าช่วงมาตรฐาน B (2–200 kPa) และ C (0.1–2 MPa) — ครอบคลุมการตรวจสอบท่อส่งน้ำมันและก๊าซ, สายกระบวนการกลั่น, แรงดันหัวไอน้ำ, เครื่องปฏิกรณ์เคมีแรงดันสูง และการตรวจสอบระบบไฮดรอลิก แรงดันใช้งานสูงสุด 25 MPa ให้ความทนทานต่อแรงดันเกินอย่างมากเหนือขีดจำกัดการวัด 10 MPa ปกป้องแคปซูลจากแรงดันกระบวนการที่พุ่งสูงโดยไม่เกิดความเสียหาย
ช่วงที่สอบเทียบสามารถกำหนดค่าได้โดยผู้ใช้ที่ใดก็ได้ในช่วง 0.5–10 MPa เมื่อเริ่มใช้งานผ่านเทอร์มินัล BRAIN, เครื่องมือสื่อสาร HART หรือปุ่มกดบนเครื่องมือ เครื่องมือเดียวครอบคลุมจุดวัดหลายจุดตลอดอายุการใช้งานด้วยการกำหนดค่าใหม่ในสนาม โดยไม่ต้องส่งกลับโรงงาน
เอาต์พุตอนาล็อก 4–20mA ส่งแรงดันที่วัดได้ตลอดช่วงที่สอบเทียบ ในขณะเดียวกัน การสื่อสารดิจิทัลจะถูกซ้อนทับบนลูปสองสายเดียวกันโดยใช้โปรโตคอล BRAIN (เข้ากันได้กับเทอร์มินัล BT200 ของ Yokogawa และซอฟต์แวร์ FieldMate) หรือ HART (เข้ากันได้กับระบบโฮสต์, เครื่องมือสื่อสาร หรือแพลตฟอร์มการจัดการสินทรัพย์ที่รองรับ HART)
ผ่านช่องทางดิจิทัลใดช่องทางหนึ่ง: การกำหนดค่าศูนย์และช่วงระยะไกล, หน่วยวิศวกรรมและการตั้งค่าการหน่วง, การอ่านค่าอุณหภูมิของกระบวนการจากการวัดอุณหภูมิในตัวของแคปซูล, การดึงสถานะการวินิจฉัย และการสอบเทียบโดยไม่ต้องถอดเครื่องมือออกจากบริการ ช่องทางดิจิทัลส่งสถานะการวินิจฉัยตนเองอย่างต่อเนื่องสำหรับการบำรุงรักษาเชิงคาดการณ์
เงื่อนไขการจัดหา NSPP หมายความว่าหน่วยนี้ถูกจัดซื้อจากโครงการเดิมโดยไม่ได้ใช้งาน — ความสามารถในการกำหนดค่าเต็มรูปแบบพร้อมการตั้งค่าจากโรงงานเดิมยังคงอยู่
คำถามที่ 1: รหัสแคปซูล E บ่งบอกอะไร และจะเกิดอะไรขึ้นต่ำกว่า 0.5 MPa?
แคปซูล E ครอบคลุมช่วงที่สอบเทียบตั้งแต่ 0.5 MPa ต่ำสุดถึง 10 MPa สูงสุด โดยมีแรงดันใช้งานสูงสุด 25 MPa การใช้งานที่ต่ำกว่า 0.5 MPa เกจต้องใช้แคปซูล D (0.1–2 MPa) ของ EJA530A แคปซูล E ไม่เหมาะสำหรับการวัดแรงดันเกจต่ำ
คำถามที่ 2: ความแตกต่างระหว่างการสื่อสาร BRAIN และ HART คืออะไร?
ทั้งสองเป็นสัญญาณดิจิทัลที่ซ้อนทับบนลูป 4–20mA เดียวกัน ซึ่งส่งข้อมูลการกำหนดค่าและการวินิจฉัยเหมือนกัน BRAIN เป็นโปรโตคอลที่เป็นกรรมสิทธิ์ของ Yokogawa เหมาะสำหรับโรงงานที่มีโครงสร้างพื้นฐาน DCS หรือการสอบเทียบของ Yokogawa อยู่แล้ว HART เป็นมาตรฐานอุตสาหกรรมแบบเปิด เข้ากันได้กับเครื่องมือสื่อสาร HART หรือระบบโฮสต์ใดๆ โดยไม่คำนึงถึงผู้ผลิต ทั้งสองอนุญาตให้กำหนดค่าระยะไกลได้อย่างสมบูรณ์โดยไม่ขัดจังหวะเอาต์พุตลูปอนาล็อก
คำถามที่ 3: สามารถเปลี่ยนช่วงที่สอบเทียบในสนามได้หรือไม่?
ได้ สามารถกำหนดค่าศูนย์และช่วงใหม่เป็นค่าใดก็ได้ภายในช่วง 0.5–10 MPa ของแคปซูล E โดยใช้เทอร์มินัล BRAIN, เครื่องมือสื่อสาร HART หรือปุ่มกดในเครื่อง หน่วยวิศวกรรม, การหน่วง, ทิศทางการส่งออก และรูปแบบการแสดงผล ทั้งหมดสามารถกำหนดค่าได้ในสนาม
คำถามที่ 4: ความเสถียร ±0.1% URL/ปี หมายถึงอะไรในทางปฏิบัติสำหรับช่วงเวลาการสอบเทียบ?
การเปลี่ยนแปลงการสอบเทียบของเครื่องส่งสัญญาณจะยังคงอยู่ภายใน ±0.1% ของขีดจำกัดช่วงบนต่อปีภายใต้สภาวะการทำงานปกติ สิ่งนี้สนับสนุนการขยายช่วงเวลาการสอบเทียบให้เกินกว่ารอบประจำปีแบบดั้งเดิม — ช่วงเวลาสองถึงสี่ปีสามารถพิสูจน์ได้ในการใช้งานกระบวนการที่เสถียรซึ่งการวัดไม่สำคัญต่อความปลอดภัย การวินิจฉัยตนเองอย่างต่อเนื่องจะแจ้งเตือนความเสื่อมของฮาร์ดแวร์ระหว่างการตรวจสอบตามกำหนด
คำถามที่ 5: มีวัสดุสัมผัสของเหลวใดบ้างสำหรับบริการที่กัดกร่อน?
การกำหนดค่า EAS4N ใช้สแตนเลส SUS316 / SUS316L — เหมาะสำหรับบริการที่ไม่กัดกร่อนถึงกัดกร่อนเล็กน้อย สำหรับความต้องการความต้านทานการกัดกร่อนที่สูงขึ้น (คลอไรด์, กรดออกซิไดซ์, น้ำทะเล) ชิ้นส่วนสัมผัสของเหลว Hastelloy C-276 มีให้ในรูปแบบรหัสต่อท้าย EJA530A อื่นๆ โปรดยืนยันความเข้ากันได้ของของเหลวกระบวนการกับวัสดุสัมผัสของเหลวก่อนทำการสั่งซื้อ
