| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | TL-N10ME1 |

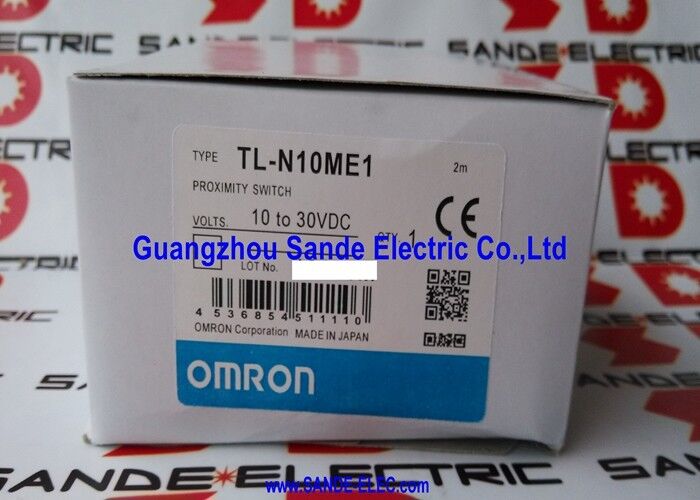

Omron TL-N10ME1 เป็นเซ็นเซอร์วัดระยะแบบเหนี่ยวนำทรงสี่เหลี่ยมที่ออกแบบมาสำหรับผู้ผลิตเครื่องจักรและทีมบำรุงรักษาที่ต้องการเซ็นเซอร์ทรงสี่เหลี่ยมแทนเซ็นเซอร์แบบเกลียวทรงกระบอก
การออกแบบแบบไม่หุ้มฉนวน ระยะการตรวจจับ 10 มม. เอาต์พุต NPN แบบ 3 สาย DC ปกติเปิด และตัวเรือนทรงสี่เหลี่ยมขนาด 30 มม. ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับฉากยึด การติดตั้งบนพื้นผิวเรียบของเครื่องจักร อุปกรณ์ขนย้าย และกลไกอุตสาหกรรมที่ตัวเซ็นเซอร์ทรงลูกบาศก์ติดตั้งได้ง่ายกว่าแบบเกลียว
รุ่นนี้มีประโยชน์อย่างยิ่งในเครื่องจักรที่เซ็นเซอร์ต้องจัดแนวกับพื้นผิวกลไกที่เรียบและยังคงเปลี่ยนได้ง่าย
ตระกูล TL-N สร้างขึ้นตามรูปแบบการติดตั้งดังกล่าว และ TL-N10ME1 ผสมผสานอินเทอร์เฟซทางไฟฟ้าที่ตรงไปตรงมาเข้ากับหัวเซ็นเซอร์ทรงสี่เหลี่ยมขนาดใหญ่ที่ให้ระยะการตรวจจับ 10 มม. ที่ใช้งานได้จริงสำหรับเป้าหมายที่เป็นโลหะเหล็ก
ในการทำงานระบบอัตโนมัติจริง สิ่งนี้สามารถทำให้การตั้งค่าทำได้ง่ายขึ้น โดยระยะห่างเพิ่มเติมเล็กน้อยช่วยรองรับความคลาดเคลื่อนในการวางตำแหน่งฉากยึดหรือชิ้นส่วนปกติ
คุณสมบัติทางไฟฟ้ายังเข้ากันได้ดีกับระบบควบคุมอุตสาหกรรมมาตรฐาน
รุ่นนี้ทำงานตั้งแต่ 10 ถึง 30 VDC ใช้เอาต์พุต NPN NO แบบ 3 สาย DC สวิตช์ได้สูงสุด 500 Hz และมีการป้องกันขั้วย้อนกลับและตัวป้องกันแรงดันเกิน
การผสมผสานนี้ทำให้มีคุณสมบัติที่แข็งแกร่งและใช้งานได้จริงสำหรับสายพานลำเลียง การตรวจจับเครื่องจักรทั่วไป การตรวจจับตำแหน่งหยุด และการตรวจจับเป้าหมายโลหะซ้ำๆ ในสภาพแวดล้อมโรงงานทั่วไป
| พารามิเตอร์ | ค่า |
|---|---|
| รุ่น | TL-N10ME1 |
| ขนาดหัวเซ็นเซอร์ | 30 มม. × 30.5 มม. × 52.5 มม. |
| ประเภท | ทรงสี่เหลี่ยม, ไม่หุ้มฉนวน |
| แหล่งพลังงาน | 3 สาย DC |
| ระยะการตรวจจับ | 10 มม. ±10% |
| ระยะการตั้งค่า | 0 ถึง 8 มม. |
| ระยะการหน่วง | สูงสุด 15% ของระยะการตรวจจับ |
| วัตถุที่ตรวจจับ | โลหะเหล็ก |
| วัตถุมาตรฐานที่ตรวจจับ | เหล็ก 40 × 40 × 1 มม. |
| ความถี่ตอบสนอง | 500 Hz |
| แรงดันแหล่งจ่ายไฟ | 12 ถึง 24 VDC |
| ช่วงแรงดันไฟฟ้าทำงาน | 10 ถึง 30 VDC |
| การสิ้นเปลืองกระแสไฟ | สูงสุด 8 mA ที่ 12 VDC / สูงสุด 15 mA ที่ 24 VDC |
| เอาต์พุตควบคุม | NPN |
| โหมดการทำงาน | NO |
| ไฟแสดงสถานะ | ไฟแสดงการตรวจจับสีแดง |
| วงจรป้องกัน | ป้องกันขั้วย้อนกลับ, ตัวป้องกันแรงดันเกิน |
| อุณหภูมิแวดล้อม | -25 ถึง +70 °C |
| ความยาวสายเคเบิล | 2 ม. |
ตัวเรือนทรงสี่เหลี่ยมเป็นหนึ่งในเหตุผลหลักที่วิศวกรเลือกใช้รุ่นนี้ ในเครื่องจักรหลายชนิด เซ็นเซอร์ทรงสี่เหลี่ยมจะติดตั้งบนฉากยึดหรือแผ่นข้างที่เรียบได้ง่ายกว่าแบบเกลียวทรงกระบอก โดยเฉพาะอย่างยิ่งเมื่อการติดตั้งมีพื้นผิวเรียบอยู่แล้วและผู้ออกแบบต้องการการติดตั้งแบบขันสกรูที่ง่าย
สิ่งนี้สามารถทำให้ทั้งการติดตั้งครั้งแรกและการเปลี่ยนในภายหลังสะดวกยิ่งขึ้น
คลาสการตรวจจับ 10 มม. แบบไม่หุ้มฉนวน ทำให้ TL-N10ME1 มีระยะการทำงานที่เป็นประโยชน์สำหรับการตรวจจับโลหะทั่วไป
ระยะที่เพิ่มขึ้นนี้สามารถช่วยได้ในเครื่องจักรที่เป้าหมายเข้าใกล้ไม่มากนัก หรือที่ความคลาดเคลื่อนทางกลขนาดเล็กต้องได้รับการรองรับโดยไม่ต้องเปลี่ยนไปใช้เซ็นเซอร์ตระกูลที่ใหญ่ขึ้น
เช่นเดียวกับเซ็นเซอร์แบบไม่หุ้มฉนวนอื่นๆ ควรพิจารณาโลหะรอบข้างและรูปทรงการติดตั้งระหว่างการติดตั้งเพื่อความเสถียรในระยะยาวที่ดีที่สุด
คำถามที่ 1: แอปพลิเคชันประเภทใดที่ TL-N10ME1 เหมาะสมที่สุด?
เหมาะที่สุดสำหรับการตรวจจับโลหะในอุตสาหกรรมทั่วไปที่ตัวเรือนทรงสี่เหลี่ยมติดตั้งได้ง่ายกว่าเซ็นเซอร์ทรงกระบอก
การใช้งานทั่วไป ได้แก่ การตรวจจับสายพานลำเลียง การยืนยันการหยุดเครื่องจักร การตรวจจับที่ติดตั้งบนฉากยึด และการตรวจสอบตำแหน่งในอุปกรณ์ระบบอัตโนมัติ
คำถามที่ 2: ทำไมวิศวกรถึงเลือกเซ็นเซอร์วัดระยะทรงสี่เหลี่ยมแทนแบบเกลียวทรงกระบอก?
เหตุผลหลักคือความสะดวกในการติดตั้ง เซ็นเซอร์ทรงสี่เหลี่ยมสามารถติดตั้งบนพื้นผิวเครื่องจักรเรียบหรือฉากยึดได้ง่ายกว่า และในการออกแบบเครื่องจักรจริงหลายแบบ ข้อได้เปรียบทางกลนี้มีค่ามากกว่าความยืดหยุ่นของตัวเรือนทรงกระบอกแบบเกลียว
คำถามที่ 3: การออกแบบแบบไม่หุ้มฉนวนหมายความว่าอย่างไรในการใช้งานจริง?
หมายความว่าสนามตรวจจับจะขยายกว้างกว่าแบบฝังที่หุ้มฉนวน ซึ่งช่วยให้ได้ระยะ 10 มม.
ในทางปฏิบัติ ผู้ติดตั้งควรเว้นระยะห่างที่เหมาะสมรอบๆ หน้าเซ็นเซอร์ และพิจารณาโลหะรอบข้างระหว่างการติดตั้งเพื่อรักษาการตรวจจับที่เสถียร
คำถามที่ 4: TL-N10ME1 เหมาะสำหรับสภาพแวดล้อมโรงงานมาตรฐานหรือไม่?
ใช่ ช่วงการทำงานที่ระบุไว้ รูปแบบตระกูลระดับ IP67 และคุณสมบัติการป้องกันในตัว ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมทั่วไป
ได้รับการออกแบบให้เป็นเซ็นเซอร์วัดระยะมาตรฐานที่ใช้งานได้จริง แทนที่จะเป็นตัวตรวจจับอเนกประสงค์สำหรับงานเบา
คำถามที่ 5: ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้ออะไหล่?
ผู้ซื้อควรยืนยันส่วนต่อท้ายรุ่นที่แน่นอน ความยาวสายเคเบิล ขนาดตัวเรือนทรงสี่เหลี่ยม ระยะการตรวจจับ และรูปแบบเอาต์พุต NPN NO DC 3 สาย
สำหรับการเปลี่ยน ควรจับคู่รูปแบบการติดตั้งทางกลให้เหมือนกับข้อกำหนดทางไฟฟ้า
