| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |

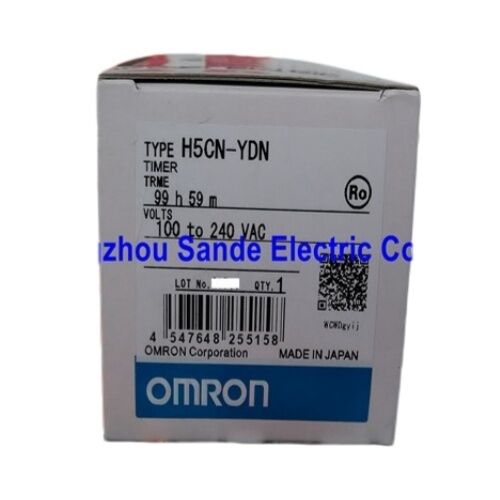

| หมายเลขรุ่น | H5CN-YDN |
Omron H5CN-YDN เป็นตัวจับเวลาดิจิทัลขนาดกะทัดรัดที่สร้างขึ้นสำหรับแผงควบคุมอุตสาหกรรมที่ต้องการการตั้งเวลาที่ชัดเจน การดำเนินการหน่วงเวลา ON ที่เสถียร และการผสานรวมเข้ากับตรรกะของเครื่องจักรที่มีอยู่อย่างตรงไปตรงมา
เป็นของซีรีส์ H5CN ของตัวจับเวลาขนาดเล็ก 48 × 48 มม. และใช้หน้าจอนับถอยหลังที่แสดงเวลาที่เหลือในขณะที่เครื่องวิ่งไปสู่ศูนย์ ซึ่งมีประโยชน์อย่างยิ่งสำหรับผู้ปฏิบัติงานที่ต้องการมองเห็นจังหวะของกระบวนการในทันทีระหว่างการตั้งค่าและการทำงานในแต่ละวัน
ในการใช้งานจริง โมเดลนี้เข้ากันได้ดีกับอุปกรณ์บรรจุภัณฑ์ เครื่องจักรในกระบวนการผลิตขนาดเล็ก สถานีประกอบ แผงอรรถประโยชน์ และระบบอัตโนมัติทั่วไปที่ต้องการฟังก์ชันหน่วงเวลาการเปิดเครื่องที่เรียบง่ายและเชื่อถือได้มากกว่าอุปกรณ์จับเวลามัลติฟังก์ชันที่ซับซ้อนกว่า
H5CN-YDN ใช้การทำงานในโหมด N, จอแสดงผล LED 7 Segment 4 หลักที่มีความสูงตัวอักษร 10 มม. และอินเทอร์เฟซการตั้งค่าเวลาแบบวงล้อที่ยังคงอ่านและปรับแต่งได้ง่ายในโรงงาน
จุดแข็งที่สำคัญของตัวจับเวลานี้คือความสมดุลระหว่างขนาดที่กะทัดรัดและการใช้งานจริงทางอุตสาหกรรม
ซีรีส์ H5CN รองรับช่วงการจ่ายที่หลากหลาย และรุ่น H5CN-YDN แสดงรายการในช่วง 1 นาทีถึง 99 ชั่วโมง 59 นาที พร้อมจอแสดงผลด้านล่าง เอาต์พุตหน้าสัมผัส และรูปแบบ 8 พิน
สำหรับวิศวกรควบคุมและทีมบำรุงรักษา สิ่งนี้ทำให้เป็นตัวเลือกที่มีประโยชน์เมื่อเปลี่ยนตัวจับเวลาแผงที่ติดตั้งไว้ หรือสร้างฟังก์ชันการหน่วงเวลาอย่างง่ายในอุปกรณ์ที่ใช้รีเลย์หรืออุปกรณ์ช่วยด้วย PLC
จากมุมมองของฮาร์ดแวร์ ตัวจับเวลาใช้เอาต์พุตแบบสัมผัส รองรับการติดตั้งบนพื้นผิวหรือแบบฝัง และได้รับการออกแบบสำหรับเงื่อนไขการบริการทางอุตสาหกรรมมากกว่าการใช้งานทั่วไปของผู้บริโภค ข้อมูลจำเพาะของ H5CN ที่เผยแพร่ยังแสดงตัวเครื่องสีเทาอ่อน ช่วงอุณหภูมิในการทำงาน -10°C ถึง 55°C ช่วงอุณหภูมิในการจัดเก็บ -25°C ถึง 65°C และความชื้นในการทำงาน 35% ถึง 85% ซึ่งทำให้เหมาะสำหรับสภาพแวดล้อมของตู้ควบคุมมาตรฐานเมื่อติดตั้งอย่างถูกต้อง
ข้อมูลทางเทคนิคด้านล่างนี้เป็นไปตามเอกสารข้อมูลซีรีส์ H5CN ที่เผยแพร่และรายการรุ่นต่างๆ ของโมเดล H5CN-YDN
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | ออมรอน |
| ซีรี่ส์ผลิตภัณฑ์ | ซีรีส์ H5CN |
| ประเภทสินค้า | ตัวจับเวลาแบบดิจิตอล |
| แบบอย่าง | H5CN-YDN |
| ฟังก์ชั่นจับเวลา | ON-ล่าช้า |
| โหมดการทำงาน | โหมด N (หน่วงเวลาเปิดเครื่อง) |
| ประเภทการแสดงผล | การแสดงผลลง |
| รูปแบบการแสดงผล | ไฟ LED 7 Segment 1 แถว 4 หลัก |
| ความสูงของตัวละคร | 10 มม |
| วิธีการตั้งค่า | สวิตช์ล้อเลื่อน |
| ช่วงเวลาจัดอันดับ | 1 นาที ถึง 99 ชม. 59 นาที |
| ประเภทเอาต์พุต | ติดต่อเอาท์พุท |
| แบบฟอร์มการติดต่อ | เอสพีดีที |
| เรตติ้งการติดต่อ | 3 A ที่ 250 VAC โหลดความต้านทาน |
| ประเภทพิน | 8 พิน |
| แรงดันไฟฟ้า | 100 ถึง 240 VAC หรือ 12 ถึง 48 VDC |
| ช่วงแรงดันไฟฟ้าปฏิบัติการ | 85% ถึง 110% ของแรงดันไฟฟ้าที่กำหนด |
| การใช้พลังงาน | ประมาณ 12 VA ที่ 240 VAC / ประมาณ 2.5 วัตต์ ที่ 48 VDC |
| วิธีการติดตั้ง | การติดตั้งบนพื้นผิวหรือการติดตั้งแบบฝัง |
| วิธีการป้อนข้อมูล | หน้าสัมผัสอินพุตเปิด/ลัดวงจร |
| รีเซ็ต/เกต | รีเซ็ตภายนอกหรืออินพุตเกต |
| ความกว้างของสัญญาณอินพุตรีเซ็ตขั้นต่ำ | 0.02 วิ |
| แรงดันตกค้าง | สูงสุด 2 โวลต์ |
| สีที่แสดง / รูปแบบเคส | จอแสดงผล LED 7 ส่วน ตัวเรือนสีเทาอ่อน |
| อุณหภูมิในการทำงาน | -10°ซ ถึง 55°ซ |
| อุณหภูมิในการจัดเก็บ | -25°ซ ถึง 65°ซ |
| ความชื้นในการทำงาน | 35% ถึง 85% |
| น้ำหนัก | ประมาณ 110 ก |
คำถามที่ 1: H5CN-YDN เหมาะที่สุดสำหรับแอปพลิเคชันประเภทใด
H5CN-YDN เหมาะอย่างยิ่งสำหรับเครื่องจักรและแผงควบคุมที่ต้องการฟังก์ชันหน่วงเวลา ON ที่เรียบง่ายและเชื่อถือได้ พร้อมการแสดงเวลาที่เหลืออยู่ที่มองเห็นได้
การใช้งานทั่วไป ได้แก่ การหน่วงเวลาสตาร์ทสายพานลำเลียง ลำดับปั๊มหรือพัดลม การเชื่อมต่อรีเลย์ การจับเวลาสตาร์ทเครื่องทำความร้อน อุปกรณ์บรรจุภัณฑ์ขนาดเล็ก และงานจับเวลาแผงทั่วไปที่ผู้ปฏิบัติงานได้รับประโยชน์จากการแสดงการนับถอยหลังแทนที่จะแสดงเวลาที่ผ่านไป
Q2: อะไรคือข้อได้เปรียบในทางปฏิบัติของการแสดงการนับถอยหลัง?
รูปแบบการนับถอยหลังช่วยให้ผู้ปฏิบัติงานเห็นเวลาหน่วงที่เหลืออยู่ได้อย่างรวดเร็ว ซึ่งมักจะทำได้ง่ายกว่าในระหว่างการทดสอบการใช้งาน การแก้ไขปัญหา และการตรวจสอบกระบวนการด้วยตนเอง ในแอปพลิเคชันที่ช่างเทคนิคจำเป็นต้องทราบเวลาที่เหลือก่อนที่เอาต์พุตจะเปลี่ยนสถานะ จอแสดงผลด้านล่างอาจมีประโยชน์มากกว่าจอแสดงผลเวลาที่ผ่านไปซึ่งนับจากศูนย์
คำถามที่ 3: วิศวกรควรตรวจสอบอะไรบ้างก่อนติดตั้งตัวจับเวลานี้
การตรวจสอบที่สำคัญที่สุดคือแรงดันไฟฟ้าที่ต้องการ ประเภทซอคเก็ต วิธีตัดแผงหรือติดตั้ง โหลดหน้าสัมผัส และลอจิกควบคุมสำหรับการรีเซ็ตหรืออินพุตเกต
เนื่องจาก H5CN-YDN เป็นรุ่นคอนแทคเอาท์พุต 8 พิน วิศวกรควรยืนยันรูปแบบการเดินสาย ตรวจสอบว่าโหลดที่ควบคุมอยู่ภายในระดับรีเลย์ และตรวจสอบให้แน่ใจว่าเวอร์ชันที่เลือกตรงกับแหล่งพลังงานที่มีอยู่ของเครื่อง
คำถามที่ 4: ตัวจับเวลานี้เหมาะสำหรับการสลับเอาต์พุตโดยตรงในวงจรควบคุมทางอุตสาหกรรมหรือไม่?
ใช่ สำหรับงานจับเวลามาตรฐานหลายๆ งาน อัตราเอาต์พุตหน้าสัมผัสที่เผยแพร่คือ SPDT, 3 A ที่ 250 VAC สำหรับโหลดความต้านทาน ซึ่งเหมาะสำหรับการใช้งานรีเลย์ลอจิกและอินเทอร์เฟซการควบคุมจำนวนมาก
ในทางปฏิบัติ วิศวกรควรพิจารณากระแสกระชาก พฤติกรรมโหลดแบบเหนี่ยวนำ และการระงับภายนอกเมื่อเปลี่ยนโซลินอยด์ คอนแทคเตอร์ หรือโหลดปฏิกิริยาอื่น ๆ
คำถามที่ 5: อะไรทำให้ H5CN-YDN เป็นตัวเลือกทดแทนที่ใช้งานได้จริงในอุปกรณ์ที่มีอยู่
โดยนำเสนอรูปแบบขนาด DIN ขนาดเล็กที่คุ้นเคย การตั้งค่าปุ่มหมุนอย่างง่าย จอแสดงผล LED ที่ชัดเจน และโหมดการทำงานแบบหน่วงเวลาเปิดที่ตรงไปตรงมา
สำหรับทีมบำรุงรักษา การรวมกันดังกล่าวมีคุณค่าเนื่องจากจะช่วยลดความซับซ้อนในการตั้งค่าและทำให้เข้าใจตัวจับเวลาได้ง่ายระหว่างการทำงานบริการ โดยเฉพาะอย่างยิ่งในแผงควบคุมรุ่นเก่าที่ต้องการใช้ตัวจับเวลาแบบฟังก์ชันเดียวโดยเฉพาะมากกว่าหน่วยมัลติฟังก์ชั่นขั้นสูง
