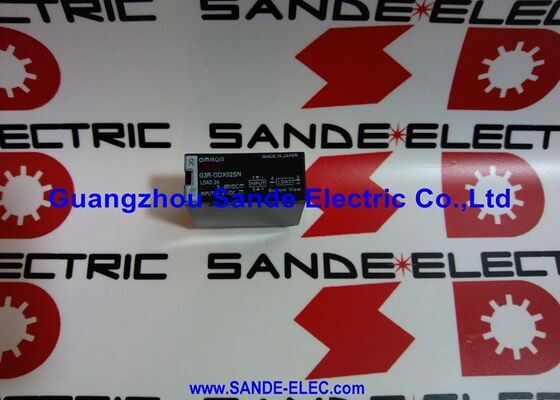

OMRON G3R-ODX02SN รีเล่ย์สภาพแข็ง 5-48VDC โหลด 2A พร้อมฐานการติดตั้ง G3RODX02SN G3R-ODXOP2SN

ออมรอน G3R-ODX02SN | โซลิดสเตตรีเลย์กระแสตรงซีรีส์ G3R-I/O — โหลด DC 2A / 4–60V / การควบคุม DC 5–24V / ตัวแยก 4,000V / LED

SSR อินเทอร์เฟซ I/O — การสลับเซ็นเซอร์เป็นโหลดโดยตรง

G3R-ODX02SN มาจากซีรีส์ G3R-I/O ของ Omron ซึ่งเป็นโซลิดสเตตรีเลย์ที่ออกแบบเป็นพิเศษสำหรับบทบาทอินเทอร์เฟซ I/O: การสลับโหลด DC โดยตรงจากสัญญาณเอาท์พุตของเซ็นเซอร์โดยไม่ต้องใช้รีเลย์ตัวกลางหรือเครื่องขยายสัญญาณ อินพุตควบคุมยอมรับ 5–24V DC ตลอดช่วงแรงดันเอาต์พุตของเซ็นเซอร์ทั่วไป เอาต์พุตพรอกซิมิตี้เซนเซอร์ PNP, เอาต์พุตทรานซิสเตอร์ PLC หรือไมโครคอนโทรลเลอร์ GPIO ทั้งหมดนี้เชื่อมต่อโดยตรงกับอินพุตควบคุม G3R-ODX02SN ที่แรงดันไฟฟ้าสัญญาณดั้งเดิม

เอาต์พุตโหลดจะสลับ 4–60V DC ที่สูงถึง 2A ซึ่งครอบคลุมโหลดลอจิก 5V, แอคชูเอเตอร์ DC 12V, โซลินอยด์ 24V DC และโหลดทางอุตสาหกรรม 48V DC ทั้งหมดจากรีเลย์ประเภทเดียว โหมดเปิดแบบสุ่ม — ไม่ใช่ศูนย์ข้าม — สลับโหลดทันทีที่เปิดใช้งานอินพุตควบคุมโดยไม่ต้องรอการข้ามศูนย์ในปัจจุบัน สำหรับโหลด DC จะไม่สามารถใช้การสลับแบบ Zero-Cross ได้ (DC ไม่มี AC แบบ Zero-Cross) ดังนั้นการสลับแบบสุ่มจึงเป็นโหมดการทำงานที่ถูกต้อง

ข้อมูลจำเพาะที่สำคัญ

การแยกสัญญาณ 4,000VI/O และความเข้ากันได้ของซ็อกเก็ต G2R-1-S

การแยกโฟโตคัปเปลอร์ระหว่างวงจรอินพุตและเอาต์พุตให้ความทนไดอิเล็กทริก 4,000V ซึ่งเป็นไปตามข้อกำหนดตัวเชื่อมต่อ VDE 0884 ระดับการแยกนี้รองรับการเชื่อมต่อกับวงจรที่อินพุตควบคุมและเอาต์พุตโหลดทำงานที่ศักย์อ้างอิงที่แตกต่างกันอย่างมาก และให้การป้องกันภาวะชั่วครู่จากด้านโหลดที่ไปถึงวงจรควบคุม

G3R-ODX02SN ใช้ปลั๊กเสียบปลั๊ก 5 พินแบบเดียวกับรีเลย์กำลัง G2R-1-S ของ Omron แผงที่ใช้ซ็อกเก็ต G2R-1-S อยู่แล้ว (P2RF-05, P2RFZ-05 หรือ P2RF-05-PU push-in) ยอมรับ G3R-ODX02SN โดยตรง ความเข้ากันได้นี้ช่วยให้สามารถทดแทนโซลิดสเตตสวิตชิ่งแทนการสลับหน้าสัมผัสทางกลในรูปแบบแผงที่มีอยู่ได้โดยไม่ต้องเดินสายใหม่ แผงขั้วต่อ G70A I/O ยังยอมรับโมดูล G3R-I/O โดยตรงอีกด้วย

คำถามที่พบบ่อย

คำถามที่ 1: G3R-ODX02SN และ G3R-OD201SN แตกต่างกันอย่างไร

ทั้งสองรุ่นเป็นโซลิดสเตตรีเลย์ G3R-I/O เอาท์พุต DC ที่มีอินพุตควบคุม 5-24VDC เหมือนกันและกระแสโหลด 2A G3R-ODX02SN รองรับแรงดันไฟฟ้าโหลด 4–60V DC; G3R-OD201SN รองรับแรงดันไฟฟ้าโหลด 40–200V DC ที่ 1.5A เลือกตามแรงดันไฟฟ้าของแหล่งจ่ายไฟโหลด — ODX02SN สำหรับโหลด DC 5V/12V/24V/48V, OD201SN สำหรับโหลด DC 48–200V

คำถามที่ 2: ไฟ LED แสดงอะไรบน G3R-ODX02SN?

ไฟ LED จะสว่างขึ้นเมื่ออินพุตควบคุมเปิดใช้งาน — รีเลย์อยู่ในสถานะเปิดและเปลี่ยนกระแสเป็นโหลด ภาพแสดงนี้ยืนยันการเปิดใช้งานรีเลย์โดยไม่ต้องใช้อุปกรณ์ทดสอบ ซึ่งมีประโยชน์ระหว่างการทดสอบการใช้งานและการวินิจฉัยข้อผิดพลาด ไฟ LED ติดสว่างโดยไม่มีกระแสโหลดไหลแสดงว่ามีการสั่งรีเลย์แต่วงจรโหลดเปิดอยู่

คำถามที่ 3: G3R-ODX02SN สามารถใช้กับเอาต์พุตทรานซิสเตอร์ PLC โดยตรงได้หรือไม่

ใช่. เอาต์พุตทรานซิสเตอร์ NPN หรือ PNP ของ PLC ที่ 24V DC เชื่อมต่อโดยตรงกับอินพุตควบคุม อินพุตได้รับการจัดอันดับสำหรับ 5–24V DC และดึงกระแสไฟฟ้าเล็กน้อยภายในช่วงเอาต์พุตทรานซิสเตอร์ PLC มาตรฐาน ไม่จำเป็นต้องมีตัวต้านทานจำกัดกระแสภายในช่วงแรงดันไฟฟ้าควบคุม 5–24V DC

คำถามที่ 4: อะไรทำให้รีเลย์ไม่สามารถปิดได้ (โหลดยังคงเปิดอยู่)

สาเหตุทั่วไป: ควบคุมแรงดันไฟฟ้าอินพุตที่สูงกว่า 1V DC เนื่องจากการรั่วของทรานซิสเตอร์จากอุปกรณ์ขับเคลื่อน (เพิ่มตัวต้านทานแบบดึงลงเข้ากับอินพุตควบคุม) แรงดันไฟฟ้าที่เกิดจากตัวนำที่อยู่ติดกันในชุดสายเคเบิล เมื่อสายเคเบิลควบคุมและสายเคเบิลโหลดใช้ท่อร้อยสายเดียวกัน (สายเคเบิลควบคุมและสายเคเบิลโหลดแยกกัน) ความล้มเหลวของ SSR ภายใน (โดยทั่วไปเกิดจากการโอเวอร์โหลดอย่างต่อเนื่องหรือกระแสไฟกระชากที่มากเกินไป) ยังสามารถทำให้เกิดเอาท์พุตการนำไฟฟ้าอย่างถาวรได้

คำถามที่ 5: กระแสพุ่งสูงสุดที่ G3R-ODX02SN สามารถรองรับได้คือเท่าใด

รีเลย์ทนทานต่อกระแสไฟกระชาก 10ms 8A ซึ่งครอบคลุมถึงการไหลเข้าจากโหลด DC แบบคาปาซิทีฟและแบบเหนี่ยวนำขนาดเล็ก สำหรับโหลดที่มีกระแสกระชากสูงกว่า — มอเตอร์กระแสตรงขนาดใหญ่ ธนาคารตัวเก็บประจุขนาดใหญ่ — ตรวจสอบกระแสกระชากสูงสุดและระยะเวลาเทียบกับพิกัดนี้ เหตุการณ์การไหลเข้าซ้ำๆ ที่ขีดจำกัดของพิกัดจะลดอายุการใช้งานของ SSR ด้วยความเครียดจากความร้อนสะสมบนส่วนประกอบสวิตช์เอาต์พุต
