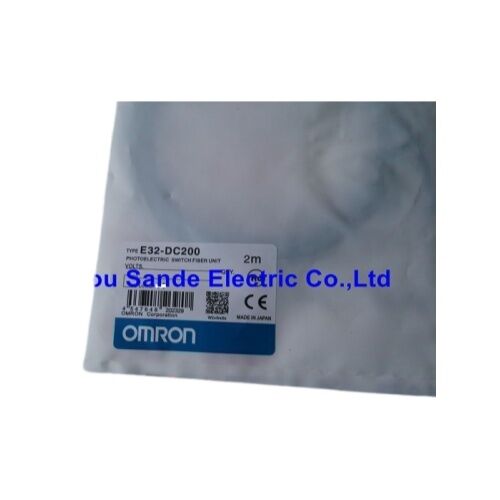

เครื่องตรวจจับไฟเบอร์ออปติก E32-DC200 E32DC200 E32-DC200

Omron E32-DC200 | หัวเซ็นเซอร์ใยแก้วนำแสงแบบสะท้อนแสง — M6, 900 มม., SUS304, IP67, ใยแก้ว 2 ม., −40°C ถึง +70°C

ภาพรวม

หัวเซ็นเซอร์ใยแก้วนำแสงแบบสะท้อนแสง Omron E32-DC200 เป็นส่วนหนึ่งของระบบตรวจจับแบบสองส่วนของ Omron ซีรีส์ E32-D ซึ่งแยกส่วนการตรวจจับออกจากส่วนประมวลผลสัญญาณปลายเกลียว M6 × 0.75 มม. เป็นที่อยู่ของปลายเซ็นเซอร์สแตนเลส SUS304 และใยแก้วนำแสงพลาสติกยาว 2 เมตร จะนำสัญญาณแสงกลับไปยังยูนิตแอมพลิฟายเออร์ที่ติดตั้งแยกต่างหาก ซึ่งจะสร้างเอาต์พุตสวิตช์ไม่มีส่วนประกอบอิเล็กทรอนิกส์ใดๆ อยู่ในปลาย M6 เอง วงจรที่สร้างความร้อนทั้งหมดจะอยู่ที่แอมพลิฟายเออร์ ในแผงควบคุม ซึ่งอยู่ห่างจากจุดตรวจจับ

การแยกส่วนนี้คือจุดประสงค์หลักของการใช้เซ็นเซอร์ใยแก้วนำแสง

E32-DC200 สามารถขันเข้ากับตำแหน่งที่เซ็นเซอร์โฟโตอิเล็กทริกแบบทั่วไปไม่สามารถทนทานหรือติดตั้งได้ — เช่น ภายในอุปกรณ์จับยึดการเชื่อม, ข้างแผ่นความร้อน, ภายในเครื่องมือฉีดขึ้นรูป, ในช่องที่เล็กเกินกว่าที่ตัวเซ็นเซอร์มาตรฐานจะเข้าได้

เกลียว M6 พอดีกับรูที่มีขนาดเล็กกว่าเส้นผ่านศูนย์กลางดินสอ และปลายเซ็นเซอร์ SUS304 สามารถทนความร้อน, ไอน้ำ, น้ำมันหล่อเย็น และการสัมผัสทางกลไกทั่วไปในตำแหน่งเครื่องจักรที่คับแคบ การป้องกัน IP67 ที่ปลายเซ็นเซอร์ครอบคลุมการสัมผัสกับการจมน้ำที่อาจเกิดขึ้นจากการติดตั้งใยแก้วนำแสง

โหมดสะท้อนแสงหมายความว่า E32-DC200 ทั้งปล่อยและรับแสงจากปลายด้านเดียวกัน

ไม่จำเป็นต้องติดตั้งตัวสะท้อนแสง และไม่มีใยแก้วนำแสงอีกด้านหนึ่งของช่องว่างการตรวจจับ — เซ็นเซอร์จะปล่อยแสงไปยังเป้าหมายและตรวจจับแสงที่สะท้อนกลับมา

สิ่งนี้ช่วยลดความซับซ้อนในการติดตั้งได้อย่างมากเมื่อสามารถเข้าถึงได้เพียงด้านเดียวของจุดตรวจจับ และทำให้ E32-DC200 เหมาะสำหรับการตรวจจับการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนแต่ละชิ้น, ชิ้นส่วนบนสายพานลำเลียง, ฉลากบนบรรจุภัณฑ์ และลักษณะพื้นผิวบนชิ้นงานที่กำลังเคลื่อนที่

ข้อมูลจำเพาะหลัก

พารามิเตอร์

ค่า

ไม่เกิดการกัดกร่อนหรือเป็นรูภายใต้การเปียกและแห้งสลับกันที่เกิดขึ้นจากการทำงานของเครื่องมือกลที่เต็มไปด้วยน้ำหล่อเย็น

ในขณะที่ปลายเซ็นเซอร์ทองเหลืองเปล่าจะเกิดออกซิเดชัน, สีเข้มขึ้น และต้องการการทำความสะอาดเป็นระยะเพื่อรักษาประสิทธิภาพทางแสง ปลาย SUS304 จะรักษาสภาพพื้นผิวโดยมีการบำรุงรักษาเพียงเล็กน้อย

ความแข็งแรงทางกลของ SUS304 ยังทำให้ปลายเซ็นเซอร์ทนทานต่อการสัมผัสโดยไม่ตั้งใจ — รอยขีดข่วนเล็กน้อยและการกระแทกเล็กน้อยที่เกิดขึ้นเมื่อเครื่องมือหรือชิ้นงานผ่านใกล้เซ็นเซอร์ในที่ติดตั้งที่คับแคบ

เหตุการณ์เหล่านี้เกิดขึ้นในสภาพแวดล้อมการผลิตจริง โดยไม่คำนึงถึงความแม่นยำในการวางตำแหน่งเซ็นเซอร์ระหว่างการตั้งค่า และ SUS304 สามารถทนทานต่อเหตุการณ์เหล่านี้ได้โดยไม่ทำให้หน้าเซ็นเซอร์เสียรูปจนทำให้การปล่อยแสงผิดแนว

ระยะการตรวจจับ 900 มม. และการพึ่งพาแอมพลิฟายเออร์

ระยะการตรวจจับ 900 มม. ที่ระบุไว้ไม่ใช่คุณสมบัติโดยธรรมชาติของหัวใยแก้วนำแสง E32-DC200 เพียงอย่างเดียว — เป็นระยะที่ได้เมื่อหัวใยแก้วนำแสงเชื่อมต่อกับแอมพลิฟายเออร์ E3NX-FA ที่ทำงานในโหมด Standard (ST) กับกระดาษสีขาวภายใต้สภาวะการทดสอบที่ควบคุมได้ ด้วยแอมพลิฟายเออร์ E3X-HD ในโหมดเดียวกัน หัวใยแก้วนำแสงเดียวกันจะให้ระยะ 600 มม. กับเป้าหมายเดียวกัน

ความแตกต่างเกิดจากกำลังการปล่อยแสงและความไวของตัวรับของแอมพลิฟายเออร์ ไม่ใช่จากตัวยูนิตใยแก้วนำแสงเอง

ในทางปฏิบัติ ระยะการตรวจจับการทำงานสำหรับการใช้งานเฉพาะจะขึ้นอยู่กับการสะท้อนแสง, สีพื้นผิว และพื้นผิวของเป้าหมาย พื้นผิวสีเข้มหรือไม่สะท้อนแสงจะส่งแสงกลับน้อยกว่ากระดาษสีขาวมาตรฐาน ทำให้ระยะที่มีประสิทธิภาพลดลงต่ำกว่าค่าที่ระบุไว้

พื้นผิวที่สะท้อนแสงสูง — โลหะขัดเงา, บรรจุภัณฑ์ผิวเงากระจก — จะส่งแสงกลับมากจนอาจต้องลดความไวของแอมพลิฟายเออร์เพื่อหลีกเลี่ยงการทริกเกอร์ผิดพลาดจากการสะท้อนแบบกระจกเงา

การปรับความไวของแอมพลิฟายเออร์ ซึ่งมีอยู่ในแอมพลิฟายเออร์ที่รองรับทั้งหมดในซีรีส์ E3X และ E3NX-FA สามารถจัดการได้ทั้งสองกรณี

รัศมีดัดโค้งต่ำสุด R25 มม. ของสายเคเบิลใยแก้วนำแสงยาว 2 เมตร เป็นข้อจำกัดในการติดตั้งที่ต้องปฏิบัติตามระหว่างการเดินสาย

การดัดโค้งที่รัศมีน้อยกว่า 25 มม. ณ จุดใดจุดหนึ่งตลอดความยาวของใยแก้วนำแสงมีความเสี่ยงที่จะทำให้ใยแก้วนำแสงพลาสติกภายในปลอกหุ้มแตก ทำให้เกิดการลดทอนสัญญาณและลดระดับแสงที่ส่งผ่าน — เทียบเท่ากับการลดระยะการตรวจจับที่มีประสิทธิภาพโดยไม่มีการเปลี่ยนแปลงเป้าหมายหรือการตั้งค่าแอมพลิฟายเออร์

คำถามที่พบบ่อย

คำถามที่ 1: E32-DC200 ระบุระยะการตรวจจับสำหรับแอมพลิฟายเออร์ E3NX-FA และ E3X-HD — สามารถใช้งานร่วมกับซีรีส์ E3X-NA และ E3X-SD ได้หรือไม่?

ใช่ ซีรีส์ E3X-NA, E3X-SD และ E3X-HD ทั้งหมดระบุว่าเป็นแอมพลิฟายเออร์ที่รองรับ

ระยะการตรวจจับจะแตกต่างกันไปขึ้นอยู่กับกำลังการปล่อยแสงของแอมพลิฟายเออร์และโหมดการทำงานที่เลือก แอมพลิฟายเออร์ E3NX-FA ให้ระยะสูงสุดที่ระบุไว้ที่ 900 มม.; แอมพลิฟายเออร์ E3X-NA และ E3X-SD จะให้ระยะที่มีประสิทธิภาพสั้นกว่าเล็กน้อย

เลือกแอมพลิฟายเออร์ตามระยะการตรวจจับที่ต้องการ, ความเร็วในการตอบสนอง และคุณสมบัติเพิ่มเติมอื่นๆ (จอแสดงผลดิจิทัล, เอาต์พุตการสื่อสาร) ที่จำเป็นสำหรับการใช้งาน

คำถามที่ 2: ใยแก้วนำแสงเป็นพลาสติก ไม่ใช่แก้ว — สิ่งนี้จำกัดความต้านทานอุณหภูมิที่ปลายเซ็นเซอร์หรือไม่?

ช่วงอุณหภูมิใช้งานของใยแก้วนำแสงพลาสติก (−40°C ถึง +70°C) หมายถึงสายเคเบิลใยแก้วนำแสง ไม่ใช่ปลายเซ็นเซอร์ SUS304 ปลายเซ็นเซอร์เองสามารถทนอุณหภูมิแวดล้อมที่สูงกว่าที่ปลายได้มากกว่าสายเคเบิลใยแก้วนำแสง

หากจุดตรวจจับอยู่ในสภาพแวดล้อมที่มีอุณหภูมิสูง (เตาอบ, แผ่นความร้อน, ใกล้กับองค์ประกอบความร้อน) ตรวจสอบให้แน่ใจว่าอุณหภูมิที่สายเคเบิลใยแก้วนำแสงสัมผัสตลอดเส้นทาง — โดยเฉพาะอย่างยิ่งใกล้กับปลายเซ็นเซอร์ — อยู่ภายในข้อกำหนดของสายเคเบิลที่ −40°C ถึง +70°C

หากตำแหน่งปลายเซ็นเซอร์ร้อนกว่า ต้องเดินสายเคเบิลใยแก้วนำแสงให้ห่างจากแหล่งความร้อนก่อนที่จะเข้าสู่โซนอุณหภูมิที่สูงขึ้น

คำถามที่ 3: ความแตกต่างระหว่างโหมดสะท้อนแสงและโหมดสะท้อนแสงย้อนกลับคืออะไร และเมื่อใดควรเลือกแต่ละโหมด?

โหมดสะท้อนแสง (เซ็นเซอร์นี้) ปล่อยและตรวจจับจากปลายด้านเดียวกัน โดยตรวจจับแสงที่สะท้อนกลับจากเป้าหมายเอง โหมดสะท้อนแสงย้อนกลับใช้ตัวสะท้อนแสงแยกต่างหากที่ด้านตรงข้าม โดยเซ็นเซอร์จะตรวจจับว่าลำแสงไปยังตัวสะท้อนแสงถูกขัดจังหวะหรือไม่

โหมดสะท้อนแสงติดตั้งง่ายกว่าเมื่อมีจุดเข้าถึงเพียงจุดเดียว แต่การตรวจจับจะไวต่อการสะท้อนแสงของเป้าหมาย — เป้าหมายสีเข้มหรือโปร่งใสจะส่งแสงกลับน้อย โหมดสะท้อนแสงย้อนกลับให้การตรวจจับที่สม่ำเสมอกว่า โดยไม่ขึ้นกับสีหรือพื้นผิวของเป้าหมาย แต่ต้องติดตั้งตัวสะท้อนแสงตรงข้ามกับเซ็นเซอร์

เลือกโหมดสะท้อนแสงสำหรับการตรวจจับเป้าหมายทึบแสงทึบในตำแหน่งที่เข้าถึงได้ด้านเดียว; พิจารณาโหมดสะท้อนแสงย้อนกลับเมื่อสีหรือความโปร่งใสของเป้าหมายแตกต่างกัน

คำถามที่ 4: สามารถตัดใยแก้วนำแสง E32-DC200 ให้สั้นลงได้หรือไม่ หากความยาว 2 เมตรเกินกว่าที่การติดตั้งต้องการ?

การตัดใยแก้วนำแสงจะทำให้สั้นลง แต่ก็ต้องทำการต่อปลายที่ตัดใหม่ที่แอมพลิฟายเออร์ด้วย

แอมพลิฟายเออร์ใยแก้วนำแสงของ Omron รองรับปลายใยแก้วนำแสงพลาสติกที่ปอกเปลือก ซึ่งจะสอดเข้าไปในพอร์ตใยแก้วนำแสงของแอมพลิฟายเออร์ — สามารถตัดปลายให้เรียบด้วยเครื่องตัดใยแก้วนำแสงที่เหมาะสม (Omron แนะนำให้ใช้เครื่องตัดใยแก้วนำแสงของตนเพื่อผิวหน้าที่เรียบและตั้งฉาก) และนำกลับมาใช้ใหม่ได้

การตัดจะไม่ลดระยะการตรวจจับอย่างมีนัยสำคัญเมื่อลดความยาวลงเล็กน้อย เนื่องจากอัตราการลดทอนสัญญาณต่อเมตรของใยแก้วนำแสงพลาสติกนั้นต่ำ อย่างไรก็ตาม ไม่ควรตัดใยแก้วนำแสงให้สั้นกว่าระยะที่น้อยที่สุดที่จำเป็นในการเชื่อมต่อจากจุดตรวจจับไปยังแอมพลิฟายเออร์ โดยเคารพรัศมีดัดโค้ง R25 มม. ตลอดเส้นทาง

คำถามที่ 5: เกลียว M6 × 0.75 มม. ส่งผลต่อการติดตั้งอย่างไร และต้องใช้ขายึดแบบใด?

M6 × 0.75 มม. เป็นเกลียวเมตริกมาตรฐานที่รองรับน็อตล็อคหกเหลี่ยม M6 — โดยทั่วไปจะมาพร้อมกับ E32-DC200 เซ็นเซอร์จะสอดผ่านรูยึดขนาด 6 มม. และยึดด้วยการขันน็อตล็อคเข้ากับด้านหลังของขายึด

น็อตล็อคสองตัวช่วยให้ปรับตำแหน่งตามแนวแกนบนขายึดได้ก่อนการล็อคขั้นสุดท้าย — น็อตตัวหนึ่งจากด้านหน้าของขายึด และอีกตัวจากด้านหลัง Omron และซัพพลายเออร์บุคคลที่สามมีขายึดที่ออกแบบมาเฉพาะสำหรับซีรีส์ M6 E32; หรือแผงเหล็กหรืออลูมิเนียมที่มีรูและเกลียว M6 ก็ทำหน้าที่เดียวกันได้
