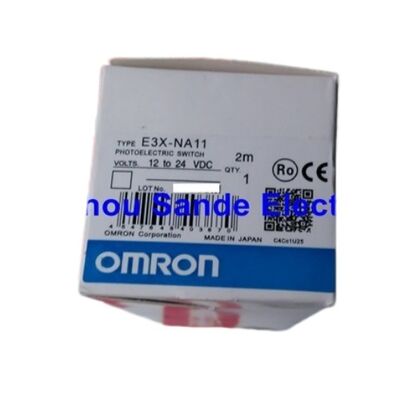

OMRON E3X-NA11 เครื่องขยายไฟฟ้าไฟฟ้าสวิทช์ไฟฟ้าถ่ายภาพเซ็นเซอร์ E3XNA11

Omron E3X-NA11 ซูเปอร์แอมพลิฟายเออร์ไฟเบอร์

ภาพรวม

Omron E3X-NA11 เป็นซูเปอร์แอมพลิฟายเออร์ไฟเบอร์ที่ออกแบบมาสำหรับผู้ใช้ที่ต้องการการตั้งค่าที่ง่าย, การแสดงระดับแสงที่มองเห็นได้, และประสิทธิภาพการตรวจจับด้วยไฟเบอร์ออปติกที่เชื่อถือได้ โดยไม่ต้องย้ายไปใช้แพลตฟอร์มดิจิทัลที่ซับซ้อนกว่า

เอกสารข้อมูลของ Omron E3X-NA นำเสนอซีรีส์นี้ว่าเป็นแอมพลิฟายเออร์ประเภทปรับแต่งที่เน้นความง่ายในการใช้งาน และ E3X-NA11 ถูกระบุว่าเป็นรุ่นมาตรฐานที่มีเอาต์พุต NPN พร้อมแหล่งกำเนิดแสง LED สีแดง

ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับการตรวจจับในอุตสาหกรรมทั่วไปที่ช่างเทคนิคต้องการการตอบสนองด้วยภาพโดยตรงและการควบคุมด้วยตนเอง แทนที่จะเป็นการตั้งโปรแกรมแบบเมนู

หนึ่งในคุณสมบัติที่โดดเด่นของ E3X-NA11 คือการแสดงระดับแสงแบบแถบ LED

ในการใช้งานจริง สิ่งนี้ช่วยให้ผู้ติดตั้งมองเห็นการเปลี่ยนแปลงของสัญญาณได้ชัดเจนยิ่งขึ้นระหว่างการตั้งค่าและการแก้ไขปัญหา มากกว่าแอมพลิฟายเออร์ที่มีไฟแสดงสถานะอย่างเดียว ทำให้ง่ายต่อการประเมินการจัดแนว, มองเห็นระยะห่าง, และเข้าใจว่าแอปพลิเคชันทำงานได้อย่างเสถียรหรือไม่ ก่อนที่เครื่องจักรจะกลับเข้าสู่การผลิต

ความสามารถในการมองเห็นเช่นนี้มีคุณค่าอย่างยิ่งในการตรวจจับด้วยไฟเบอร์ออปติก ซึ่งการเปลี่ยนแปลงการจัดแนวเพียงเล็กน้อยก็สามารถสร้างความแตกต่างอย่างมาก

โปรไฟล์ทางไฟฟ้ายังทำให้รุ่นนี้ง่ายต่อการรวมเข้ากับระบบ

Omron ระบุแหล่งจ่ายไฟ 12 ถึง 24 VDC, เอาต์พุต NPN แบบ open-collector, กระแสโหลด 50 mA, การสลับ Light-ON / Dark-ON, ตัวปรับความไวแบบไม่มีที่สิ้นสุด 8 รอบ, และตัวตั้งเวลาหน่วงเวลาปิด (OFF-delay) คงที่ 40 ms

คุณสมบัติเหล่านี้รวมกันทำให้ E3X-NA11 เป็นแอมพลิฟายเออร์ที่สมดุลสำหรับอุปกรณ์ OEM, การเปลี่ยนอะไหล่, และงานอัตโนมัติทั่วไปที่ต้องการการตรวจจับด้วยไฟเบอร์ที่เสถียรพร้อมการปรับด้วยตนเองที่ตรงไปตรงมา

ข้อมูลจำเพาะหลัก

จอแสดงผลแถบ LED — การตั้งค่าด้วยภาพที่ดีขึ้น

จอแสดงผลแถบ LED เป็นความแตกต่างที่สำคัญระหว่างตระกูล E3X-NA และแอมพลิฟายเออร์แบบแมนนวลรุ่นเก่าที่เรียบง่ายกว่า แทนที่จะพึ่งพาเพียงแค่ไฟแสดงสถานะความเสถียรและไฟแสดงการทำงานพื้นฐาน ผู้ใช้สามารถมองเห็นการเปลี่ยนแปลงระดับแสงได้โดยตรงมากขึ้น

ในการทำงานจริง สิ่งนี้ช่วยเร่งการจัดแนว, ช่วยให้ผู้ติดตั้งประเมินระยะห่างในการทำงาน, และทำให้ง่ายต่อการตรวจจับสภาวะที่ไม่เสถียรก่อนที่จะกลายเป็นปัญหาเครื่องจักรเป็นระยะๆ

ความชัดเจนทางภาพนี้มีประโยชน์อย่างยิ่งในระบบไฟเบอร์ออปติก ซึ่งการตรวจจับมักขึ้นอยู่กับการปรับทางกลเพียงเล็กน้อยหรือความแตกต่างของเป้าหมายที่วินิจฉัยได้ยากจาก LED เพียงดวงเดียว จอแสดงผลที่ดีขึ้นไม่ได้ดูดีขึ้นเท่านั้น แต่ยังช่วยเพิ่มความสามารถในการใช้งานภาคสนามในลักษณะที่วัดผลได้

การควบคุมด้วยตนเองพร้อมการป้องกันที่ใช้งานได้จริง

E3X-NA11 ทำให้การทำงานด้วยตนเองง่ายขึ้น ในขณะเดียวกันก็ยังมีการป้องกันที่มีประโยชน์

Omron ระบุการป้องกันขั้วย้อนกลับ, การป้องกันการลัดวงจรเอาต์พุต, และตัวปรับแบบ 8 รอบพร้อมไฟแสดงสถานะ ซึ่งทำให้ยูนิตมีความสมดุลที่ดีระหว่างการทำงานที่ตรงไปตรงมาและความน่าเชื่อถือในอุตสาหกรรม มันปรับแต่งได้ง่าย แต่ไม่ลดทอนจนเปราะบางในการใช้งานจริง

ตัวตั้งเวลาหน่วงเวลาปิด (OFF-delay) แบบคงที่ยังเพิ่มมูลค่าในแอปพลิเคชันที่การหยุดชะงักเพียงเล็กน้อยไม่ควรทำให้เอาต์พุตลดลงทันที

สิ่งนี้ทำให้แอมพลิฟายเออร์มีความยืดหยุ่นมากขึ้นในสภาพแวดล้อมของเครื่องจักรที่การสั่นสะเทือน, การกระพือ, หรือการเปลี่ยนแปลงชั่วขณะที่สั้นมากอาจทำให้พฤติกรรมการควบคุมไม่เสถียร

คำถามที่พบบ่อย

คำถามที่ 1: แอปพลิเคชันประเภทใดที่ E3X-NA11 เหมาะสมที่สุด?
เหมาะที่สุดสำหรับการตรวจจับด้วยไฟเบอร์ออปติกทั่วไปที่ผู้ติดตั้งต้องการการตั้งค่าด้วยตนเองที่ง่ายและการตอบสนองด้วยภาพที่ชัดเจน

แอปพลิเคชันทั่วไป ได้แก่ การตรวจจับชิ้นส่วนขนาดเล็ก, เส้นทางการประกอบที่แคบ, การจัดการอุปกรณ์อิเล็กทรอนิกส์, และสถานีอัตโนมัติขนาดกะทัดรัดที่ต้องการหัวไฟเบอร์

คำถามที่ 2: ประโยชน์ที่ใช้งานได้จริงของจอแสดงผลแถบ LED คืออะไร?
แถบ LED ทำให้การเปลี่ยนแปลงระดับแสงมองเห็นได้ง่ายขึ้นระหว่างการตั้งค่าและการแก้ไขปัญหา

ในทางปฏิบัติ สิ่งนี้ช่วยให้ช่างเทคนิคจัดแนวหัวไฟเบอร์ได้เร็วขึ้น, ประเมินระยะห่างของสัญญาณได้ชัดเจนขึ้น, และระบุสภาวะการตรวจจับที่ไม่เสถียรก่อนที่จะก่อให้เกิดปัญหาเครื่องจักรเป็นระยะๆ

คำถามที่ 3: ตัวปรับความไวแบบ 8 รอบมีประโยชน์เพียงใด?
มีประโยชน์อย่างยิ่งสำหรับการปรับแต่งด้วยตนเองอย่างละเอียด ตัวปรับแบบหลายรอบให้การควบคุมเกณฑ์ได้ดีกว่าการควบคุมแบบรอบเดียว ซึ่งช่วยได้เมื่อเป้าหมายการตรวจจับมีขนาดเล็ก, การติดตั้งมีความจำกัด, หรือสภาวะทางแสงแตกต่างกันไปในแต่ละการตั้งค่า

คำถามที่ 4: ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้ออะไหล่?
ผู้ซื้อควรตรวจสอบประเภทเอาต์พุต, แหล่งจ่ายไฟ, ตระกูลแอมพลิฟายเออร์, ความเข้ากันได้ของหัวไฟเบอร์, และว่าเครื่องจักรต้องพึ่งพาจอแสดงผลระดับแสงสไตล์ E3X-NA และพฤติกรรมหน่วงเวลาปิด (OFF-delay) แบบคงที่หรือไม่ ในการเปลี่ยนอะไหล่ ควรตรวจสอบชุดแอมพลิฟายเออร์และไฟเบอร์ร่วมกันเสมอ

คำถามที่ 5: ทำไมจึงเลือก E3X-NA11 แทนแอมพลิฟายเออร์ไฟเบอร์พื้นฐานรุ่นเก่า?
ข้อได้เปรียบหลักคือความสามารถในการใช้งาน E3X-NA11 ให้การแสดงผลระดับแสงที่ชัดเจนกว่า, การปรับด้วยตนเองที่ใช้งานได้จริง, และรูปแบบเอาต์พุต NPN ที่ตรงไปตรงมา

สำหรับช่างเทคนิคที่ทำงานกับเครื่องจักรจริง สิ่งนี้มักหมายถึงการตั้งค่าที่เร็วขึ้น, การแก้ไขปัญหาที่ง่ายขึ้น, และความมั่นใจในการทำงานที่เสถียรมากขึ้น
