| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |

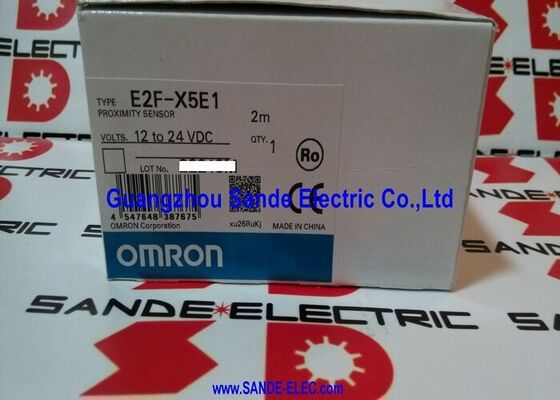

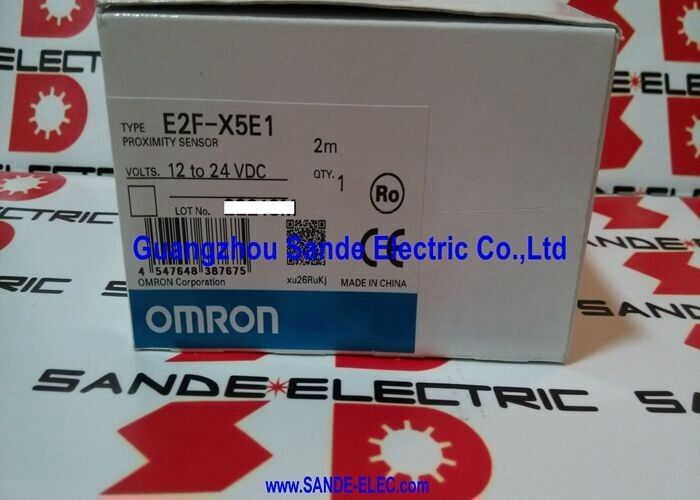

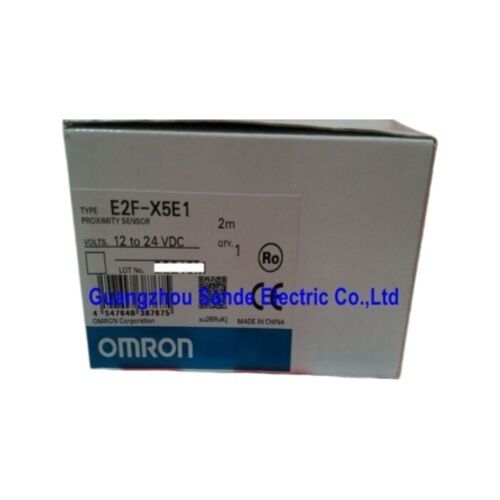

| หมายเลขรุ่น | E2F-X5E1 |
เครื่องตรวจจับความใกล้ชิดแบบอัดกัน M18 นี้ถูกออกแบบมาเพื่อตรวจจับโลหะระยะสั้นที่น่าเชื่อถือได้ในระบบอัตโนมัติอุตสาหกรรมมันเป็นทางเลือกที่ใช้ได้สําหรับเครื่องจักรที่ต้องการการตรวจจับตําแหน่งที่มั่นคง, การยืนยันของวัตถุ, และผลประกอบการสลับซ้ําในพื้นที่การติดตั้งที่คอมแพคต์
ด้วยระยะทางการตรวจจับ 5 มิลลิเมตร เซ็นเซอร์นี้เหมาะสําหรับการตรวจจับเป้าหมายโลหะเหล็กในอุปกรณ์ เช่น เครื่องขนส่ง เครื่องพัสดุ เครื่องประกอบและสายอัตโนมัติโรงงานทั่วไป.
การออกแบบที่ป้องกันช่วยสนับสนุนการติดตั้งที่ควบคุมในสภาพแวดล้อมโลหะ ทําให้มันง่ายขึ้นในการบูรณาการในเครื่องจักรที่พื้นที่จํากัดและการตรวจจับความสอดคล้องสําคัญ
การตั้งค่าสาย DC 3 สายและ NPN ปกติเปิดออกทําให้มันเข้ากันได้กับระบบควบคุมมาตรฐานหลายอย่างที่ใช้ในอุปกรณ์อุตสาหกรรม
มันทํางานที่ 12 ถึง 24 VDC, กับช่วงการทํางานที่อนุญาต 10 ถึง 30 VDC, ให้วิศวกรความยืดหยุ่นในการออกแบบแพนลและการติดตั้งสนาม.
ความสามารถในการสลับสูงสุด 200 mA ทําให้เซ็นเซอร์สามารถจัดการความต้องการการเข้าควบคุมทั่วไปที่มีพฤติกรรมการออกที่น่าเชื่อถือได้
สําหรับการใช้งานในอุตสาหกรรมประจําวัน รุ่นนี้นําเสนอการผสมผสานที่สมดุล ของขนาดเล็ก, การตรวจจับที่มั่นคง, และสายไฟตรงไปตรงมา
ตัวชี้วัดการตรวจจับสีแดงให้ผู้ประกอบการและบุคลากรบํารุงรักษา ความเห็นที่ชัดเจนในระหว่างการใช้งานและการแก้ไขปัญหามันรวดเร็วพอสําหรับงานอัตโนมัติบ่อย ๆ ที่การตรวจจับที่ซ้ําขึ้นสําคัญกว่าความซับซ้อนมากเกินไป.
เซนเซอร์นี้เป็นตัวเลือกที่ดีสําหรับผู้สร้างเครื่องจักร OEM ทีมงานบํารุงรักษา และผู้ซื้ออุตสาหกรรม ที่กําลังมองหา เซนเซอร์อัดแรง M18 ที่สามารถตรวจจับโลหะได้อย่างน่าเชื่อถือ การติดตั้งง่ายและความเหมาะสมการควบคุมทางปฏิบัติ.
| รายการ | รายละเอียด |
|---|---|
| การตรวจจับขนาดหัว | M18 |
| ประเภท | ประเภทกระปุก, ผง, ปราง |
| แหล่งพลังงาน | แบบ DC 3 สาย |
| การตรวจจับระยะทาง | 5 มิลลิเมตร ± 10% |
| กําหนดระยะทาง | 0-4 มม. |
| ระยะห่าง | สูงสุด 10% ของระยะการตรวจจับ |
| อุปกรณ์ตรวจจับ | โลหะเหล็ก |
| วัตถุตรวจจับมาตรฐาน | เหล็ก 18 × 18 × 1 มิลลิเมตร |
| อัตราการตอบสนอง | 600 Hz |
| ความดันไฟฟ้า | 12 ถึง 24 VDC ความแรงคลื่น (p-p) สูงสุด 10% |
| ระยะความดันการทํางาน | 10 ถึง 30 VDC |
| การบริโภคปัจจุบัน | สูงสุด 17 mA |
| ประเภทผลิต | NPN |
| รูปแบบการทํางาน | ไม่ |
| ความสามารถในการเปลี่ยน | ขนาด 200 mA มากที่สุด |
| ความดันที่เหลือ | 2 V สูงสุด (กับภาระ 200 mA ความยาวสาย 2 m) |
| ตัวชี้ | ตัวแสดงการตรวจจับสีแดง |
Q1: เครื่องตรวจจับนี้สามารถตรวจจับวัสดุอะไรได้ และวัสดุเป้าหมายจะส่งผลต่อการทํางานหรือไม่?
เซ็นเซอร์นี้ถูกออกแบบเป็นหลักเพื่อตรวจจับเป้าหมายโลหะเหล็ก ซึ่งให้ผลการตรวจจับที่มั่นคงและคาดเดาได้มากที่สุดแต่ระยะทางการตรวจจับที่มีประสิทธิภาพมักจะสั้นขึ้น เพราะโลหะที่แตกต่างกันปฏิสัมพันธ์กับสนามตรวจจับที่แตกต่างกัน.
เพื่อผลที่ดีที่สุดในการใช้งานในอุตสาหกรรม วัสดุเป้าหมาย ขนาดเป้าหมาย และระยะการติดตั้ง ควรพิจารณาทั้งหมดระหว่างการเลือกและการติดตั้ง
Q2: เครื่องตรวจจับนี้เหมาะกับการใช้งานในอุตสาหกรรมชนิดไหน?
เซ็นเซอร์นี้เหมาะสําหรับงานตรวจจับโลหะระยะสั้นในอุปกรณ์อัตโนมัติ รวมถึงการตรวจสอบที่อยู่ของชิ้นส่วน การตรวจจับตําแหน่งหยุด การยืนยันตําแหน่งกระบอก การควบคุมการระดม,และการติดตามสายโอน
ร่าง M18 ของมันและการก่อสร้างที่ป้องกันทําให้มันเป็นประโยชน์โดยเฉพาะอย่างยิ่งสําหรับเครื่องจักรที่พื้นที่การติดตั้งจํากัดและต้องการการตรวจสอบซ้ําที่น่าเชื่อถือระบบบรรจุ, อุปกรณ์ประกอบและอุปกรณ์อัตโนมัติโรงงานทั่วไป
Q3: ข้อดีของเซ็นเซอร์อัดอัด M18 ในการออกแบบเครื่องจักรคืออะไร?
เซ็นเซอร์ที่ป้องกันง่ายกว่าที่จะติดตั้งในคอโลหะหรือโครงสร้างเครื่องยนต์ที่แน่น เพราะสนามการตรวจจับมุ่งเน้นมากกว่าที่หน้าด้านหน้านี้ช่วยลดอิทธิพลที่ไม่ต้องการจากโลหะรอบ ๆ และทําให้การติดตั้งคาดการณ์ได้มากขึ้นในการวางแผนอุปกรณ์ที่คอมแพคต์.
สําหรับผู้สร้างเครื่องจักรและช่างซ่อมแซม นั่นหมายความว่า การบูรณาการทางกลง่ายขึ้น การติดตั้งสะอาดขึ้นและพฤติกรรมการตรวจจับที่มั่นคงมากขึ้นเมื่อการติดตั้งถูกทําภายในช่วงระยะทางที่แนะนํา.
Q4: ผู้ใช้ควรรู้อะไรเกี่ยวกับ NPN ปกติเปิดออก ก่อนเชื่อมมันเข้าระบบควบคุม?
รูปแบบนี้ใช้ NPN ปกติเปิดออก ซึ่งหมายความว่าการออกสวิตช์เมื่อเป้าหมายถูกตรวจพบและเป็นสําหรับระบบควบคุมที่ยอมรับ NPN แบบสัญญาณโลจิกผู้ใช้ควรยืนยันความเข้า PLC, ระยะความกระชับกําลังไฟฟ้าและความต้องการในปัจจุบันของภาระ
ความจุในการสลับสูงถึง 200 mA ดังนั้นมันเหมาะสําหรับปริมาณการเข้าการควบคุมมาตรฐานมากมายแต่นักออกแบบระบบยังควรตรวจสอบ คุณสมบัติไฟฟ้าของอุปกรณ์รับ เพื่อให้แน่ใจว่าการทํางานที่ยาวนานที่มั่นคง.
Q5: ปัจจัยใดที่สําคัญที่สุดในการบรรลุผลการตรวจจับที่มั่นคงในการใช้จริง?
ผลงานที่มั่นคงขึ้นอยู่กับปัจจัยทางปฏิบัติหลายอย่าง: วัสดุเป้าหมายควรเป็นโลหะเหล็ก, ขนาดเป้าหมายควรใกล้หรือใหญ่กว่าวัตถุตรวจจับมาตรฐาน,และระยะทางการติดตั้งควรอยู่ภายในช่วงการตั้งค่าที่ใช้ได้ 0 ถึง 4 mm.
วิศวกรยังควรให้ความสนใจกับคุณภาพของสายไฟฟ้า ความมั่นคงของปั๊มพลังงาน และความซ้ําซ้ําทางกลของชิ้นส่วนเคลื่อนที่ที่ถูกตรวจจับการติดตั้งที่ถูกต้อง ปกติมีความสําคัญมากเท่าตัวของตัวเซ็นเซอร์.
