| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |

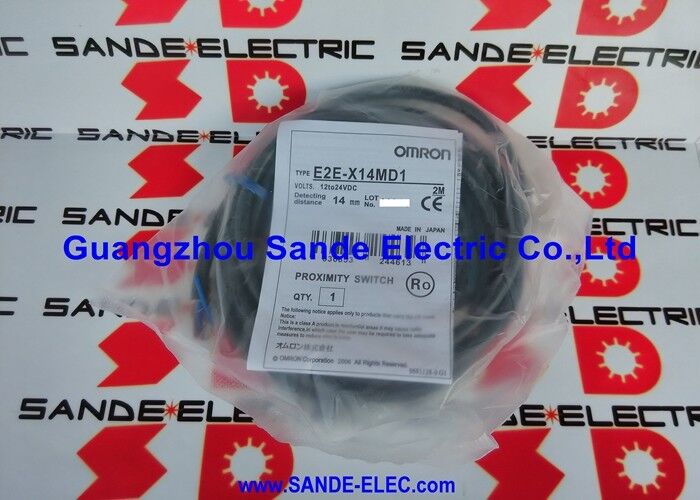

| หมายเลขรุ่น | E2E-X14MD1 |
Omron E2E-X14MD1 เป็นเซ็นเซอร์วัดระยะแบบเหนี่ยวนำ M18 ที่ออกแบบมาสำหรับงานตรวจจับในอุตสาหกรรมทั่วไป ซึ่งระยะการตรวจจับ M18 ที่ยาวขึ้นมีประโยชน์โดยไม่ต้องเปลี่ยนไปใช้ขนาด M30 ที่ใหญ่ขึ้น
ภายในตระกูล E2E คลาส 14 มม. จะเกี่ยวข้องกับการออกแบบทรงกระบอกแบบไม่หุ้มฉนวน การทำงานแบบ DC 2 สาย และการสวิตช์แบบปกติเปิด (Normally Open) ซึ่งทำให้รุ่นนี้เหมาะสำหรับงานตรวจจับเครื่องจักรที่ต้องการความยืดหยุ่นในการติดตั้งมากกว่าเซ็นเซอร์ M18 ระยะสั้นทั่วไป
รุ่นนี้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับผู้ผลิตอุปกรณ์ที่ต้องการเซ็นเซอร์แบบเกลียวที่คุ้นเคยและสามารถรวมเข้ากับอินพุต PLC หรือวงจรควบคุมได้อย่างราบรื่น
แพลตฟอร์ม E2E รองรับตัวเลือกสายเคเบิลทนน้ำมัน การตรวจจับเป้าหมายที่เป็นโลหะเหล็กที่เสถียร และการป้องกันระดับ IP67 ซึ่งช่วยให้เซ็นเซอร์ยังคงใช้งานได้ในสภาพแวดล้อมอุตสาหกรรมทั่วไป เช่น สายพานลำเลียง อุปกรณ์บรรจุภัณฑ์ เครื่องมือประกอบ และสถานีถ่ายชิ้นส่วน
เนื่องจากเป็นแบบ M18 แบบไม่หุ้มฉนวน E2E-X14MD1 จึงมักเป็นที่นิยมเมื่อเครื่องจักรสามารถมีพื้นที่ว่างรอบๆ หน้าเซ็นเซอร์ได้มากขึ้น และผู้ออกแบบต้องการข้อได้เปรียบของระยะการตรวจจับที่ยาวขึ้น
ในทางปฏิบัติ สิ่งนี้สามารถทำให้การตั้งค่าทำได้ง่ายขึ้นในแอปพลิเคชันที่ความคลาดเคลื่อนทางกล ความแตกต่างของตัวยึด หรือระยะห่างในการเข้าหาชิ้นส่วนนั้นแคบเกินไปสำหรับอุปกรณ์แบบฝังระยะสั้น
| พารามิเตอร์ | ค่า |
|---|---|
| รุ่น | E2E-X14MD1 |
| ประเภทเซ็นเซอร์ | เซ็นเซอร์วัดระยะแบบเหนี่ยวนำ |
| ขนาดตัวเรือน | M18 |
| รูปแบบการติดตั้ง | ไม่หุ้มฉนวน |
| แหล่งพลังงาน | DC 2 สาย |
| เอาต์พุต | ปกติเปิด (NO) |
| ระยะการตรวจจับ | 14 มม. |
| ระยะการตั้งค่า | 0 ถึง 11.2 มม. |
| ระยะการสลับ | สูงสุด 10% ของระยะการตรวจจับ |
| วัตถุตรวจจับมาตรฐาน | เหล็ก 30 × 30 × 1 มม. |
| ความถี่ตอบสนอง | 400 Hz |
| แรงดันไฟฟ้าจ่าย | 12 ถึง 24 VDC |
| ช่วงแรงดันไฟฟ้าทำงาน | 10 ถึง 30 VDC |
| ระดับการป้องกัน | IP67 |
| อุณหภูมิแวดล้อม | -25 ถึง +70 °C |
| รุ่นสายเคเบิล | รุ่นต่อสายล่วงหน้า |
จุดเด่นที่ใช้งานได้จริงที่สุดอย่างหนึ่งของ E2E-X14MD1 คือระยะการตรวจจับ 14 มม. ในรูปแบบ M18 ในการออกแบบเครื่องจักรจริง สิ่งนี้ช่วยให้ผู้ติดตั้งมีระยะเผื่อมากขึ้นสำหรับความคลาดเคลื่อนของตัวยึด ความแตกต่างในการเข้าหาชิ้นส่วน และการเยื้องทางกลเล็กน้อย เมื่อเทียบกับเซ็นเซอร์ M18 ระยะสั้น
สิ่งนี้สามารถทำให้การเริ่มใช้งานง่ายขึ้นและลดการปรับแต่งที่ไม่จำเป็นระหว่างการบำรุงรักษา
นี่ไม่ได้หมายความว่าเป็นเซ็นเซอร์ที่ดีกว่าสำหรับทุกงาน แต่หมายความว่าเป็นตัวเลือกที่มีประโยชน์เมื่อเป้าหมายการตรวจจับไม่ได้รับการควบคุมอย่างสมบูรณ์แบบ หรือเมื่อระยะห่างเพิ่มเติมเล็กน้อยช่วยในการออกแบบเครื่องจักร
สำหรับ OEM และทีมปรับปรุง การเพิ่มระยะการติดตั้งนี้มักเป็นข้อได้เปรียบในการปฏิบัติงานที่แท้จริง
เนื่องจากรุ่นนี้ไม่หุ้มฉนวน จึงควรติดตั้งโดยมีระยะห่างที่เหมาะสมจากโลหะโดยรอบหน้าเซ็นเซอร์ ในทางปฏิบัติ นี่เป็นเรื่องปกติสำหรับเซ็นเซอร์วัดระยะทรงกระบอกระยะยาว: สนามตรวจจับที่กว้างขึ้นช่วยให้ได้ระยะทาง แต่ก็หมายความว่ารูปทรงการติดตั้งมีความสำคัญมากกว่าการออกแบบแบบฝังที่หุ้มฉนวน
เมื่อใช้ในการจัดวางเชิงกลที่เหมาะสม การออกแบบแบบไม่หุ้มฉนวนสามารถทำงานได้ดีมากในอุปกรณ์อัตโนมัติมาตรฐาน
ช่วยให้ผู้ผลิตเครื่องจักรมีขอบเขตการตรวจจับที่มีประโยชน์โดยไม่ต้องใช้เซ็นเซอร์ขนาดใหญ่ขึ้นหรือวิธีการตรวจจับที่ซับซ้อนกว่า
คำถามที่ 1: E2E-X14MD1 เหมาะสำหรับแอปพลิเคชันประเภทใดมากที่สุด?
เหมาะที่สุดสำหรับงานตรวจจับเครื่องจักรทั่วไปที่ต้องการเซ็นเซอร์ M18 แต่ต้องการระยะการตรวจจับที่ยาวขึ้น
ตัวอย่างทั่วไป ได้แก่ การยืนยันการมีอยู่ของชิ้นส่วน การตรวจจับตำแหน่งหยุด ตรรกะเครื่องจักรที่ติดตั้งบนตัวยึด และการตรวจจับการถ่ายโอนหรือสายพานลำเลียงในอุปกรณ์อัตโนมัติอุตสาหกรรม
คำถามที่ 2: ทำไมวิศวกรถึงเลือกเซ็นเซอร์ M18 แบบไม่หุ้มฉนวน 14 มม.?
เหตุผลหลักคือระยะการติดตั้ง ระยะการตรวจจับ 14 มม. ในแพ็คเกจ M18 สามารถทำให้การตั้งค่าทำได้ง่ายขึ้นเมื่อเป้าหมายไม่ผ่านใกล้หน้าเซ็นเซอร์มากนัก หรือเมื่อความคลาดเคลื่อนของตัวยึดและความแตกต่างของผลิตภัณฑ์เหลือพื้นที่น้อยกว่าสำหรับอุปกรณ์ระยะสั้น
คำถามที่ 3: ผู้ใช้ควรรู้อะไรเกี่ยวกับการออกแบบแบบไม่หุ้มฉนวนก่อนการติดตั้ง?
เซ็นเซอร์แบบไม่หุ้มฉนวนต้องการระยะห่างที่เหมาะสมรอบๆ หน้าเซ็นเซอร์ เนื่องจากโลหะที่อยู่ใกล้เคียงอาจส่งผลต่อประสิทธิภาพ
ในการปฏิบัติงานทางวิศวกรรม หมายความว่าควรตรวจสอบการจัดวางการติดตั้งตั้งแต่เนิ่นๆ โดยเฉพาะอย่างยิ่งหากเซ็นเซอร์จะถูกฝังเข้าไปในโครงสร้างโลหะหรือติดตั้งใกล้กับชิ้นส่วนนำไฟฟ้าอื่นๆ
คำถามที่ 4: E2E-X14MD1 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมทั่วไปหรือไม่?
ใช่ ตระกูล E2E ได้รับการเผยแพร่ด้วยการป้องกันระดับ IP67 ความสามารถด้านอุณหภูมิอุตสาหกรรม และคุณสมบัติการก่อสร้างที่ทนน้ำมัน ซึ่งทำให้เหมาะสำหรับการใช้งานในโรงงานตามปกติเมื่อติดตั้งภายในขีดจำกัดแอปพลิเคชันที่ตั้งใจไว้
คำถามที่ 5: ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้อ?
ผู้ซื้อควรตรวจสอบหมายเลขรุ่นที่ถูกต้อง ระยะการตรวจจับที่ต้องการ ระยะห่างในการติดตั้งสำหรับเซ็นเซอร์แบบไม่หุ้มฉนวน แนวคิดการเดินสายไฟ และสไตล์สายเคเบิลที่ใช้กับเครื่องจักร สำหรับงานเปลี่ยนทดแทน การยืนยันรายละเอียดทางกายภาพและทางไฟฟ้าเหล่านั้นมักเป็นเส้นทางที่ปลอดภัยที่สุด
