| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | E2E-X7D1-N |

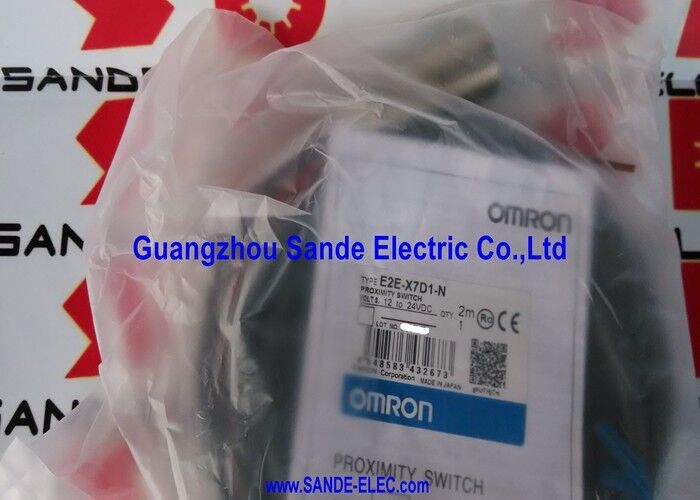

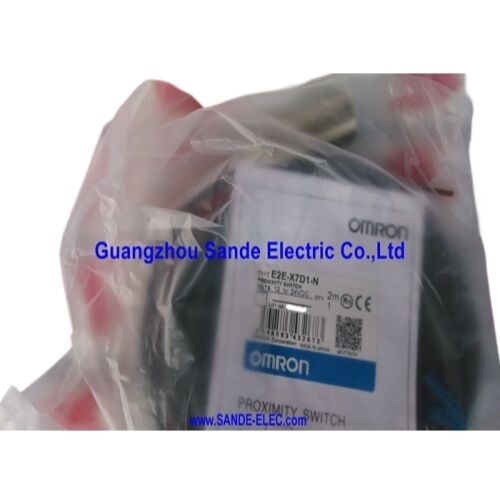

รายการOmron E2E-X7D1-Nเป็นเซ็นเซอร์ความใกล้ชิดแบบอัดกัน M18 ที่ติดสายเป็นอุปกรณ์ DC 2 สายเพียงสายสองสายเชื่อมต่อเซ็นเซอร์ในวงจรภาระระหว่างไฟฟ้าบวก DC และภาระ.
มันตรวจจับเป้าหมายโลหะเหล็กในระยะไกลถึง 7 มิลลิเมตรและเปลี่ยนภาระ 3 ‰ 100mA ในระยะสูงถึง 500Hz, ด้วยการรั่วไหล 0.8mA ในสภาพปิดและการป้องกัน IP67 ทั้งการเข้าไปในฝุ่นและการดําน้ําชั่วคราว.
วงจรไฟฟ้าแบบ DC 2 สาย มีโครงสร้างที่เหมือนกันกับสวิทช์เครื่องจักรกลที่เชื่อมต่อสายเป็นชุดกับภาระของมัน: สายหนึ่งให้อุปทานบวก สายหนึ่งให้ภาระ และภาระให้อุปทานกลับ
เมื่อเป้าหมายมีอยู่ วงจรภายในของเซ็นเซอร์นําและกระแสไฟฟ้าผ่านภาระ
เมื่อเป้าหมายหายไป วงจรจะเปิด ครับ นอกจากการรั่วไหลของ 0.8mA ที่ไหลผ่านภาระแม้แต่ในสภาพปิดโตโปโลยีสองสายไม่ต้องการสายไฟฟ้าภายนอก และทําให้การเชื่อมต่อแผ่นไฟง่ายในเครื่องจักรที่ทุกสายนํานับ, ขณะที่การออกแบบ polarised ป้องกันความเสียหายจากการเชื่อมต่อไฟฟ้ากลับ
Two status LEDs — a red operation indicator that shows the current output state and a green setting indicator that confirms the target is within the usable setting range — provide commissioning feedback that two-wire sensors of older generations did not offer.
ไลด์สีเขียวมีประโยชน์อย่างยิ่งในระหว่างการตั้งค่า: มันส่องแสงเมื่อระยะทางเป้าหมายอยู่ในช่วงการตั้งค่า 0 ∼5.6 มมยืนยันว่าช่องว่างในการติดตั้งอยู่ภายในระยะการตรวจจับและอยู่ในโซนที่มั่นคงการสลับแบบไม่มีการกระโดดเป็นเรื่องที่น่าเชื่อถือ
| ปริมาตร | มูลค่า |
|---|---|
| การตรวจจับระยะทาง | 7 มิลลิเมตร (−10% ถึง +10%) |
| กําหนดระยะทาง | 0·5.6 มิลลิเมตร |
| บ้านพัก | M18 × 1mm ปราง |
| ผลิต | DC 2-wire, NO, มีขั้ว |
| โลเตชั่นไฟฟ้า | 12 วาลต์ 24 วอลต์ DC (10 วาลต์ 30 วอลต์ในการทํางาน) |
| ความสามารถในการเปลี่ยน | 3?? 100 mA |
| กระแสรั่ว | 0.8 mA มากที่สุด |
| อัตราการตอบสนอง | 500 Hz |
| เป้าหมายมาตรฐาน | เหล็ก 18 × 18 × 1 มิลลิเมตร |
| การจัดอันดับ IP | IP67 + กันน้ํามัน |
| วัสดุบ้าน | ทองแดงเคลือบ nickel / PBT |
| อุณหภูมิการทํางาน | -25°C ถึง +70°C |
| ตัวชี้วัด | สีแดง (สภาพการออก) + สีเขียว (ช่วงการตั้งค่า) |
| การคุ้มครอง | เครื่องกดแรงกระตุ้น ป้องกันการตัดสั้น |
| การอนุมัติ | CE, EN60947-1, EN60947-5-2 |
เครื่องตรวจจับแบบอัดกัน (สามารถติดตั้งแบบลื่น) ที่เก็บสนามตรวจจับไฟฟ้าแม่เหล็กภายในการฉายหน้าของร่างกายเครื่องตรวจจับกําจัดการขยายสนามด้านข้างผ่านการป้องกันแบบบูรณาการที่ติดตั้งในบ้าน. E2E-X7D1-N สามารถติดตั้งกับหน้าของมันล้างกับพื้นผิวโลหะบราคเกต, รอบล้อมด้วยโลหะจากทุกด้านโดยไม่มีโลหะรอบตัวซึมสนามการตรวจจับด้านหน้าและลดระยะการตรวจจับ.
ระยะทางการตรวจจับ 7 มิลลิเมตร จากการออกแบบ M18 ที่ถูกป้องกัน เป็นรายละเอียดที่สมดุล
เซนเซอร์ที่ป้องกัน M18 ในประเภท E2E มาตรฐานมักจะบรรลุความสูง 5 ̊7 มิลลิเมตร; การจัดอันดับ 7 มิลลิเมตรของตัวแปร X7D อยู่ตรงปลายบนของสิ่งที่การสร้าง M18 ที่ป้องกันให้.
ในอุปกรณ์บราคเก็ตฟลัช มีช่องว่างเต็ม 7 มิลลิเมตรระหว่างหน้าเซ็นเซอร์และจุดใกล้เคียงของเป้าหมาย โดยมีช่วงการตั้งค่า 0 ̊56 มิลลิเมตร ให้บริการพื้นที่ทํางานที่การตรวจจับคง.
บ้านทองแดงเคลือบด้วยนิกเกิลเป็นตัวเลือกของชี้แจงทางกลและวัสดุ: การเคลือบด้วยนิกเกิลป้องกันทองแดงที่อยู่เบื้องหลังจากผลกระทบของน้ํามันตัด,และสารทําความสะอาดอัลคาลีนที่ใช้ในวงจรล้างเครื่อง, ขณะที่ร่างกายทองแดงให้ความสามารถในการนําความร้อนที่จําเป็นในการระบายความร้อนเล็ก ๆ ที่เกิดจากวงจรหมุนหมุนของเซ็นเซอร์ในการทํางานต่อเนื่อง
กระแสการรั่วไหลสูงสุด 0.8mA ผ่านออฟสเตทอปท์ของ E2E-X7D1-N เป็นรายละเอียดที่ส่งผลต่อการเลือกภาระโดยตรงที่สุดกระแสนี้ไหลผ่านภาระที่เชื่อมต่อ แม้ว่าไม่มีเป้าหมายมีอยู่สําหรับการ์ดเข้า PLC ส่วนใหญ่ที่ดึง 520mA สําหรับโลจิก 1 และมีขั้นต่ําชัดเจนเหนือ 2mA 0.8mA อยู่ใต้ขั้นต่ําการเปิดและไม่ทําให้เกิดการก่อให้เกิดการหลอกลวง
ในกรณีที่การออกแบบที่ผิดจากการรั่วไหลเป็นปัญหา, เครื่องต่อรองบายพาสข้ามภาระ (PLC input หรือ relay coil) จะเปลี่ยนกระแสการรั่วไหลและป้องกันการเปิดตัวที่ผิดค่าตัวต่อต้านควรคํานวณเพื่อให้ความกระชับกําลังลดลงผ่านภาระภาระต่ํากว่าขั้นต่ําการเปิดเมื่อ 0.8mA ผ่านการรวมคู่กัน
ปกติแล้ว 5.6kΩ ถึง 10kΩ resistors ทํางานนี้สําหรับการเข้า PLC 24V แบบมาตรฐานโดยไม่ส่งผลต่อพฤติกรรมของเซ็นเซอร์เมื่อการออกกําลังนําไฟ
กระแสความแรงขั้นต่ํา 3mA ก็มีความสําคัญเท่ากัน: วงจรผลิตภายในของเซ็นเซอร์ต้องมีความแรงอย่างน้อย 3mA ผ่านมันเพื่อรักษาการสลับที่มั่นคง
อุตสาหะที่ใช้น้ําหนักน้อยกว่า 3mA ̇ การเข้า PLC ความขัดขวางสูงมากบนเครื่องควบคุมที่ทันสมัยบางเครื่อง ̇ อาจไม่ให้กระแสไฟฟ้าเพียงพอสําหรับการทํางานที่มั่นคงส่งผลให้มีการสลับออกแบบที่หยุดยั้งหรือไม่น่าเชื่อถือ.
Q1: ความแตกต่างระหว่าง E2E-X7D1-N (DC 2 สาย) และรุ่น NPN 3 สายของเซ็นเซอร์เดียวกันคืออะไร?
เวอร์ชั่น DC 2 สาย (เซ็นเซอร์นี้) เชื่อมต่อเป็นลําดับกับภาระ ̇ ทั้งหมด 2 สาย ไม่มีสายไฟฟ้าที่แยกกัน.ภาระต้องรับอัตราการรั่วไหลในอัตรา 0.8mAและกระแสความแรงขั้นต่ํา 3mA.
เวอร์ชั่น NPN 3 สาย (ตัวอย่างเช่น E2E-X7ME1) ใช้สายไฟฟ้าที่แยกแยก, สายไฟฟ้าทั่วไป,และสายออก ∆ ทรานซิสเตอร์ออกเปลี่ยนภาระไปเป็นธรรมดา โดยไม่มีความต้องการในปัจจุบันภาระขั้นต่ําและการรั่วไหลที่ไม่สําคัญ.
เลือกรุ่น 2 สายสําหรับการทดแทนสองตัวนําแบบง่ายของสวิทช์ขีดจํากัดทางกล; เลือกรุ่น 3 สายสําหรับภาระที่รู้สึกอ่อนแอinput logic gate) ที่ไม่สามารถรับรองการรั่วไหลหรือต้องการการสลับแบบไม่มีกระแสไฟฟ้าขั้นต่ํา.
Q2: เซ็นเซอร์มี LED สองตัว ละ 1 ตัวแสดงอะไร
LED สีแดงสะท้อนภาวะการออกปัจจุบัน: เปิดเมื่อการออกกําลังนํา (เป้าหมายตรวจพบ, ไม่มีการออก ON), ปิดเมื่อไม่มีเป้าหมายมีอยู่
LED สีเขียวเป็นตัวชี้วัดระยะการตั้งค่า: มันส่องแสงเมื่อเป้าหมายอยู่ในระยะการตั้งค่า 0?5.6 มม.LED สีเขียวควรเปิดเมื่อเป้าหมายอยู่ในตําแหน่งการตรวจจับที่ตั้งใจ และปิดเมื่อเป้าหมายไม่อยู่หรืออยู่นอกระยะการตรวจจับ. หากไฟ LED สีเขียวปิดเมื่อเป้าหมายอยู่ในตําแหน่งที่ต้องการ, ช่องว่างเกินขั้นต่ําการตั้งค่า 5.6 มม.
Q3: E2E-X7D1-N สามารถตรวจจับเป้าหมายจากสแตนเลสหรืออลูมิเนียมได้หรือไม่?
ใช่, ด้วยระยะทางการตรวจจับที่มีประสิทธิภาพที่ลดลง เหล็กไร้ขัดเหล็ก (ประเภทที่ไม่เป็นแม่เหล็ก) ผลิตประมาณ 60~75% ของระยะทางการตรวจสอบเหล็ก
อลูมิเนียมผลิตประมาณ 35-45% ประมาณ 2.5-3.2 มิลลิเมตร ทองแดงตอบสนองน้อยที่สุด โดยทั่วไปในระยะทางประสิทธิภาพ 2 มิลลิเมตร
สําหรับเป้าหมายประเภทไม่เป็นเหล็ก ให้วัดระยะทางการสลับจริงกับวัสดุเฉพาะเจาะจง ณ สภาพการติดตั้ง และกําหนดช่องว่างภายในช่วงที่วัดได้อย่างมีประสิทธิภาพ ด้วยระยะความปลอดภัย
Q4: ความหมายของคําว่า "ด้วยขั้วขั้วขั้ว" สําหรับการออกสาย DC 2 สายคืออะไร?
"มีขั้วขั้ว" หมายถึงเซ็นเซอร์มีปลายการให้พลังงานบวกและลบที่กําหนดไว้ ̇ สายไฟทั้งสองสายไม่ได้เปลี่ยนกันเครื่องกดความแรงในวงจรป้องกันการเคลื่อนไหวของขั้วขั้วขั้วกลับป้องกันความเสียหายจากการพลิกขั้วขั้วขั้วสั้น ๆ ระหว่างการติดตั้ง.
สีเคเบิล Omron แบบมาตรฐาน 2 สาย: สีน้ําตาล = การเชื่อมต่อไฟฟ้าบวก, สีฟ้า = การเชื่อมต่อไฟฟ้าลบ (เพื่อการคืนการบรรทุก) ตรวจสอบการเชื่อมต่อไฟฟ้าจากฉลากสินค้าหรือใบข้อมูลเสมอ
Q5: E2E-X7D1-N เหมาะสําหรับการติดตั้งในอัลลูมิเนียม?
ใช่ เป็นเซ็นเซอร์ที่ป้องกัน E2E-X7D1-N สามารถติดตั้งได้ทั้งในสแตนเลสและอัลลูมิเนียม
The shielding inside the sensor body focuses the field forward and prevents the surrounding bracket material from reducing the sensing range — whether the bracket is ferrous steel or non-ferrous aluminium.
นี่คือความแตกต่างกับเซ็นเซอร์ที่ไม่ได้ถูกปิด ซึ่งถูกกระทบด้วยโลหะใด ๆ ภายในระยะว่างด้านข้างและด้านหลังที่กําหนดไว้ ไม่ว่าจะเป็นชนิดวัสดุ
