| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | E2E-X4MD1 |

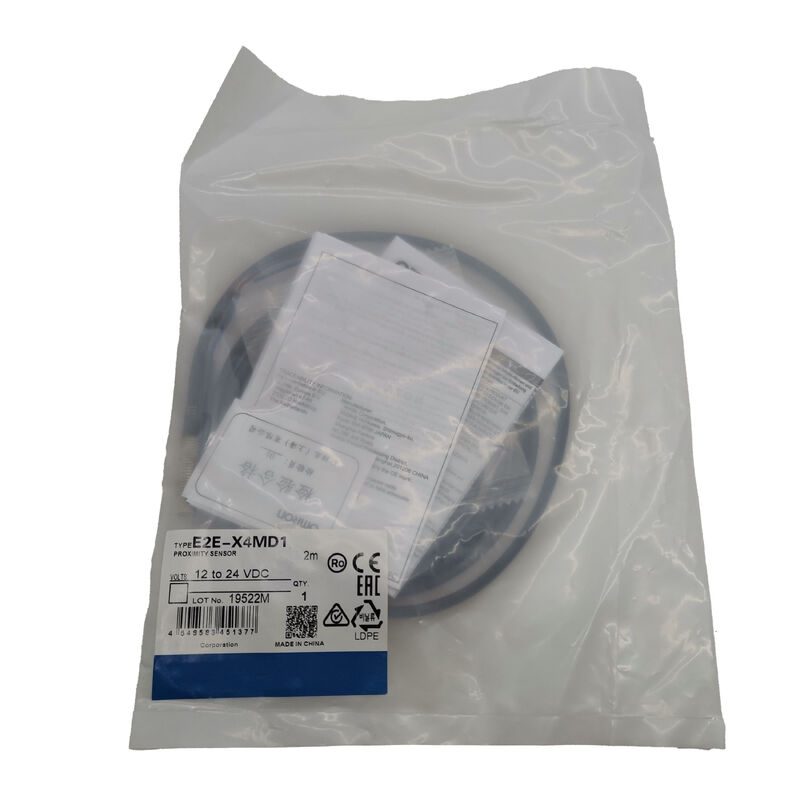

รายการOmron E2E-X4MD1เป็นเซ็นเซอร์ความใกล้ชิดแบบอินดูคทีฟแบบ M8 ที่ไม่ปิดกัน ให้ระยะทางการตรวจจับ 4 มิลลิเมตร ด้วยการออกแบบแบบ DC 2 สายที่เปิดปกติ
ในเมทริกซ์เซ็นเซอร์ E2E ของออมรอนการตั้งชื่อ "MD" ระบุตัวแบบระยะกลาง M8 ที่ไม่มีการป้องกัน (ไม่มีการล้าง) ✅ รุ่นที่ความสามารถในการตรวจจับของ M8 ได้สูงสุดโดยการกําจัดแหวนป้องกันภายใน, ขยายสนามแม่เหล็กไฟฟ้าด้านข้างและข้างหน้า และบรรลุระยะการตรวจจับ 4 มม.
การสอดคล้องคือข้อจํากัดในการติดตั้ง: โดยไม่มีการป้องกันภายใน, สนามขยายด้านข้างของเซ็นเซอร์ถูกซึมซึมโดยโลหะรอบ ๆ หากหน้าเซ็นเซอร์ถูกระบายด้วยกั้นโลหะ
การติดตั้งที่ไม่ปกปิดต้องมีโซนที่ไม่มีโลหะรอบหน้าการตรวจจับโดยพื้นผิวโลหะรอบ ๆ นั่งอยู่เบื้องหลังปลายเซ็นเซอร์ที่ทํางานในระยะห่างที่กําหนด.
นี่คือความต้องการในการติดตั้งที่สามารถจัดการได้ในส่วนใหญ่ของการใช้งาน เมื่อระยะเวลาการตรวจจับที่ยาวกว่าภายในร่างกาย M8 ที่คอมแพคต์นั้นสําคัญกว่าความสามารถในการติดตั้งในโลหะE2E-X4MD1 เป็นตัวเลือกที่ถูกต้อง.
The stainless steel (SUS303) housing and oil-resistant PBT sensing surface set the E2E-X4MD1 apart from standard proximity sensors that use brass or zinc housings — materials that are more vulnerable to the alkaline coolants and chlorinated cutting fluids present in machine tool environments.
ทั้งชั้นเรือนและพื้นผิวตรวจจับรักษาความแม่นยําของมิติและความสมบูรณ์แบบทางเคมีของพวกเขาในการเผชิญหน้ากับของเหลวที่ยั่งยืน
| ปริมาตร | มูลค่า |
|---|---|
| การตรวจจับระยะทาง | 4 มิลลิเมตร (± 10%) |
| กําหนดระยะทาง | ราคา: |
| ระยะห่าง | สูงสุด 15% ของ Sn |
| เป้าหมายมาตรฐาน | เหล็ก 20 × 20 × 1 มิลลิเมตร |
| บ้านพัก | M8 × 1mm, ไม่ปกป้อง, SUS303 สแตนเลส |
| ผลิต | DC 2-wire, NO, โปเลอเรชั่น |
| โลเตชั่นไฟฟ้า | 12 24V DC |
| ระยะการทํางาน | 10V30V DC |
| ความสามารถในการเปลี่ยน | 3?? 100 mA |
| ความดันที่เหลือ | สูงสุด 3V |
| กระแสรั่ว | 0.8 mA มากที่สุด |
| อัตราการตอบสนอง | 1 kHz |
| เคเบิล | PVC กันน้ํามัน 2m |
| การจัดอันดับ IP | IP67 |
| ตัวชี้วัด | สีแดง + สีเขียว LED |
ความสัมพันธ์ระหว่างการป้องกันและระยะการตรวจจับเป็นตรงในการออกแบบเซ็นเซอร์แบบดึงดูด: การป้องกันภายในจํากัดสนามแม่เหล็กไฟฟ้าที่สั่นสั่นไปยังโครงขั้วโอนไปข้างหน้าป้องกันอุปกรณ์ที่ติดตั้งแบบลื่นจากการดูดซึมโลหะ แต่ลดความเข้มข้นของสนามและดังนั้นระยะการตรวจจับ.
การถอดโล่ป้องกันทําให้สนามขยายไปในทุกทิศทางจากโค้ล สร้างปริมาณการตรวจจับที่ใหญ่กว่าและระยะเวลามากขึ้นในราคาของการขยายสนามด้านข้าง
ในขนาดร่างกาย M8 E2E ที่ถูกป้องกันได้ถึง 2 มม. E2E-X4MD1 ที่ไม่ได้ถูกป้องกันได้ถึง 4 มม. จากกว้างร่างกายเดียวกัน
That 2mm gain — 100% improvement in sensing distance — is significant in applications where the target approach path is constrained by machine geometry and cannot come closer than 4mm to the sensor faceหรือเมื่อเป้าหมายเล็กกว่าแผ่นทดสอบมาตรฐาน และระยะทางการตรวจจับเพิ่มเติมชดเชยบางส่วนสําหรับพื้นที่เป้าหมายที่ลดลง
ระยะทางความแตกต่างสูงสุด 15% (เมื่อเทียบกับ 10% สําหรับรุ่นที่ปกปิด) สะท้อนถึงลักษณะการสลับที่อ่อนแอมากกว่าของเซ็นเซอร์ที่ไม่ปกปิด
จุดเปลี่ยนเปลี่ยนไปในพื้นที่ที่ใหญ่กว่าเล็กน้อย เมื่อเป้าหมายเข้าใกล้และถอยหลังจากทิศทางที่แตกต่างกันแต่ควรสังเกตสําหรับความต้องการการซ้ําตําแหน่งความแม่นยําสูง.
เช่นเดียวกับรุ่น E2E อื่นๆที่มีการออกแบบตัวชี้วัดสองตัว E2E-X4MD1 มี LED ออกสีแดง และ LED ระยะการตั้งค่าสีเขียวด้วย LED สีแดงยืนยันเหตุการณ์การตรวจสอบแต่ละครั้งทันทีLED สีเขียวยืนยันว่าเซ็นเซอร์ทํางานภายในความน่าเชื่อถือ 0 ′′ 3.2 มิลลิเมตร ระยะการตั้งค่า ให้การตรวจสอบสุขภาพของอุปกรณ์อย่างต่อเนื่องระหว่างการผลิต
ความช้าในการออกแบบวินิจฉัย 0.3 ถึง 1 วินาทีเป็นลักษณะเฉพาะของรุ่นนี้ the sensor monitors its own operating condition and generates a delayed output signal when a diagnostic condition (such as operation near the limit of the sensing range or a detected anomaly) is identified.
ในการใช้งานการตรวจจับตําแหน่งแบบมาตรฐาน this delay is part of the sensor's diagnostic function rather than the primary switching output — verify the specific wiring configuration against the sensor's output circuit documentation when integrating diagnostic output monitoring into the control system.
ความแรงดันเหลือ 3V max ใช้กับวงจรออกเมื่อเซ็นเซอร์นําสายไฟฟ้าด้วยสายไฟฟ้า 2m ที่มีภาระหมาย3V เหลือหมายถึงภาระเห็นประมาณ 21V เมื่อผลิตเซ็นเซอร์เปิดสําหรับการ์ดเข้า PLC แบบมาตรฐานที่มีความวัด ON ขั้นต่ํา 11V
สําหรับอุปกรณ์ภาระภาระที่มีความดัน ON ขั้นต่ําสูงกว่า (บางสายสลัดรีเล่ยเก่ากว่าหรือไฟหมุนที่ออกแบบให้ทํางาน 24 วอลต์เต็ม)ตรวจสอบว่า 21V ที่ปลายภาระเพียงพอที่จะเปิดอุปกรณ์ได้อย่างน่าเชื่อถือได้ในทุกสภาพรวมถึงความอดทนความกระชับกําลังไฟฟ้าระดับต่ํา.
Q1: "บริเวณที่ว่างโลหะ" ที่จําเป็นสําหรับอุปกรณ์ E2E-X4MD1 ที่ไม่ปิดกันคืออะไร?
Omron ระบุโซนที่ไม่มีโลหะในการติดตั้งในเอกสารการติดตั้งซีรีส์ E2E โดยใช้เส้นผ่าศูนย์กลางของตัวเซนเซอร์ สําหรับเซนเซอร์ M8 ที่ไม่ปิดช่องเจาะของบราคเก็ตโลหะควรถูกขัดขวางหรือ counter-sunk เพื่อไม่ให้มีวัสดุโลหะใด ๆ ภายในประมาณ 1 × กว้างของร่างกายของเซ็นเซอร์ (8 มม.) ของเขตล้อมหน้าการตรวจจับ.
ปลายเซ็นเซอร์ต้องเด่นออกจากรูการติดตั้งในระยะทางที่กําหนดไว้ขนาดเหล่านี้ถูกให้ในแผนภูมิการติดตั้งของ Omron และแตกต่างกันเล็กน้อยตามขนาดของร่างกายและระยะทางการตรวจจับ.
Q2: วัตถุตรวจจับมาตรฐานคือเหล็ก 20 × 20 × 1 มิลลิเมตรใหญ่กว่าเป้าหมาย 12 × 12 มิลลิเมตรของเซ็นเซอร์ M12. ทําไม?
พื้นที่เป้าหมายมาตรฐานที่ใหญ่กว่าชําระค่าตอบแทนสนองสนามการตรวจจับที่กว้างกว่าและมีจุดประสงค์น้อยกว่าของเซนเซอร์ที่ไม่ได้ปิด,จําเป็นต้องใช้พื้นที่เป้าหมายที่ใหญ่กว่า เพื่อส่งฟลัคซ์ที่เพียงพอกลับไปยังตัวรับ เพื่อการสลับที่น่าเชื่อถือได้
แผ่นทดสอบ 20 × 20 มิลลิเมตรรับประกันว่าลักษณะการตรวจจับสะท้อนความครอบคลุมของสนามในรูปทรงสนามที่ไม่ปกปิดทั้งหมด ในแอพลิเคชั่นที่เป้าหมายจริงเล็กกว่า 20 × 20 มิลลิเมตรวัดระยะสลับจริงกับเป้าหมายจริง ระยะทางที่มีประสิทธิภาพอาจสั้นขึ้นขึ้นอยู่กับพื้นที่เป้าหมาย.
Q3: E2E-X4MD1 สามารถตรวจจับโลหะประเภทไม่เป็นเหล็ก เช่น อลูมิเนียมหรือทองแดงได้หรือไม่?
ใช่ แต่ในระยะทางการตรวจจับที่มีประสิทธิภาพที่สั้นกว่า โลหะประเภทไม่เป็นเหล็กมีปริมาณการแก้ไขเทียบกับเหล็ก: อลูมิเนียมประมาณ 0.3×0.4×, ทองแดงประมาณ 0.4×0.5×, ทองแดงประมาณ 0.3×.ในระยะห่างการตรวจจับเหล็ก 4 มิลลิเมตร เป้าหมายอะลูมิเนียมผลิตระยะทางประสิทธิภาพประมาณ 1.2 ~ 1.6 มิลลิเมตร ยังสามารถตรวจจับได้ แต่ต้องการช่องว่างการติดตั้งที่ใกล้กว่ามากตรวจสอบเสมอกับสับสนธิโลหะเฉพาะ, ความหนาและขนาดเป้าหมาย เนื่องจากประกอบของเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
Q4: อุณหภูมิการทํางานคือ -25 °C ถึง +70 °C สําหรับเซ็นเซอร์, -40 °C ถึง +85 °C สําหรับการเก็บรักษา. มีช่วงเวลาการทําลายหลังจากการเก็บรักษาที่เย็นหรือไม่?
ไม่จําเป็นต้องใช้ขั้นตอนการบุกรุกเฉพาะ แต่หลังจากเก็บรักษาในอุณหภูมิต่ํามาก (ต่ํากว่า -25 °C) ให้เซ็นเซอร์สมดุลกับอุณหภูมิการทํางานก่อนการใช้งานการใช้พลังงานของเซ็นเซอร์อัดแรงเมื่อส่วนประกอบภายในของมันต่ํากว่าปริมาณการทํางานขั้นต่ําที่กําหนดความเสี่ยงของการเกิดความเข้มแข็งในภายในกระเป๋า หากมีความชื้นในบริเวณ, และส่วนประกอบอิเล็กทรอนิกส์อาจไม่ได้ทํางานภายในรายละเอียดจนกว่าภายในช่วงอุณหภูมิการทํางาน
แนวปฏิบัติทางอุตสาหกรรมทั่วไปคือการนําเซ็นเซอร์ที่เก็บไว้ในที่เย็นมาสู่อุณหภูมิการทํางานในสภาพแวดล้อมที่สะอาดแห้ง ก่อนการติดตั้ง
Q5: ความแตกต่างระหว่างตัว E2E-X4MD1 และตัว E2E-X4MD2 คืออะไร?
สายท้าย D1 แสดงว่าออกแบบเปิดปกติ (NO) ‡ ออกแบบนําไฟเมื่อเป้าหมายถูกตรวจพบ
ยกท้าย D2 คือตัวแปรที่ปิดปกติ (NC) ‡ การออกนําเมื่อไม่มีเป้าหมายที่อยู่และเปิดเมื่อเป้าหมายถูกตรวจพบ,สายไฟฟ้า) เป็นเหมือนกัน
เลือก D1 สําหรับวงจรการตรวจสอบความเป็นอยู่แบบมาตรฐานที่การตรวจสอบเป้าหมายทําให้ภาระทํางาน; เลือก D2 สําหรับวงจรที่ปลอดภัยจากความล้มเหลวหรือแอปพลิเคชั่นลอกิกกลับที่ต้องการผลิตในภาวะว่าง
